产品概述

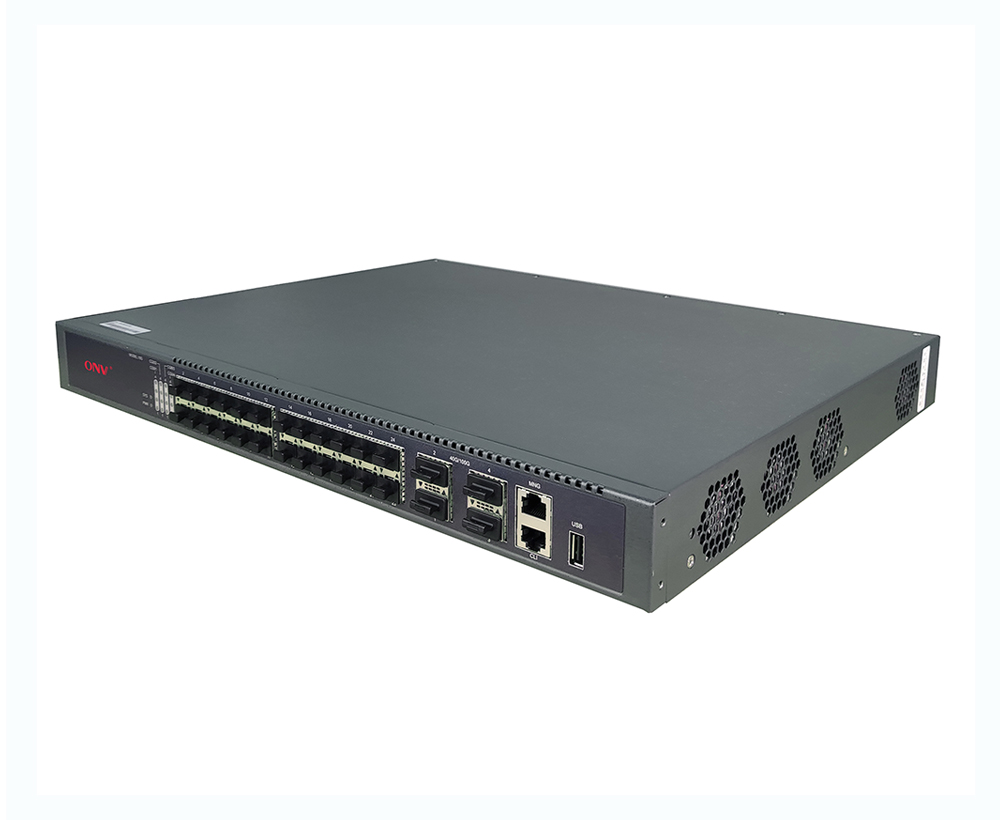

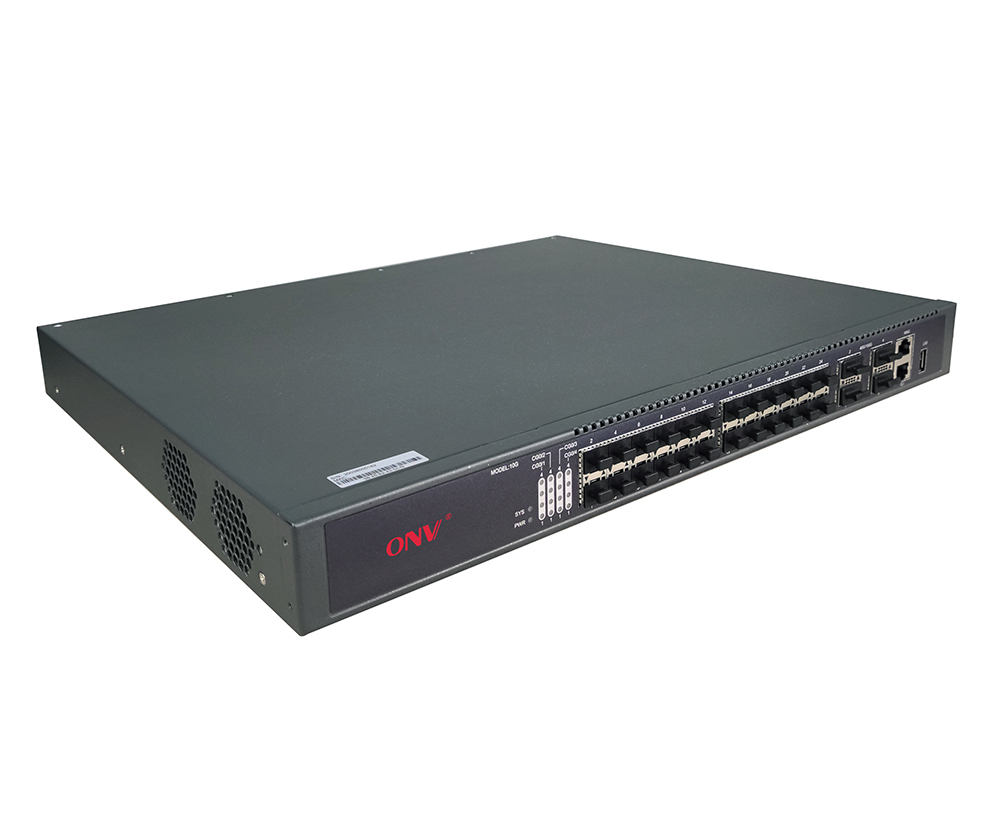

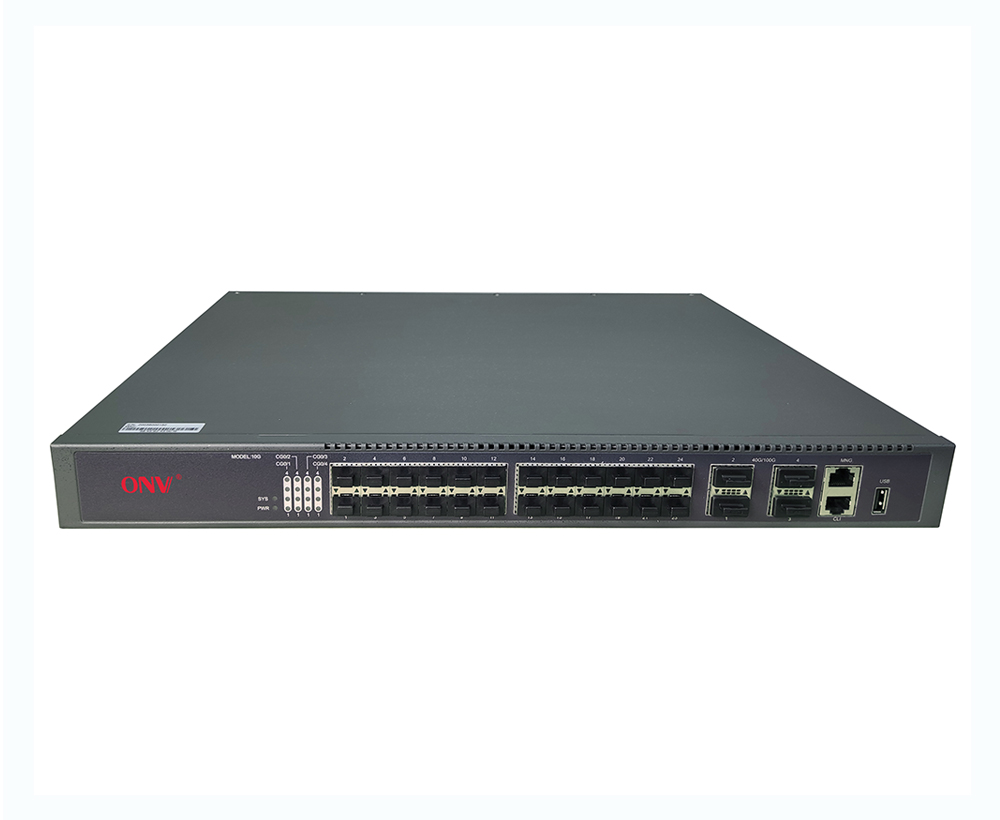

ONV68240-4QFM光网视公司最新推出的一款高性能三层管理交换机,可满足下一代城域网、数据中心、校园网和企业网的要求。它具有高密度24个1/10G SFP+和4个40G/100G (QSFP28)光纤接口,采用1U/19寸安装外壳设计。
ONV68240-4QFM配备了完整的第3层管理功能,具有全面的协议和应用程序,在提供高性能的L2/L3/L4线速交换服务部署和管理基础上,进一步融合了IPv6、MPLS VPN、网络安全、流量分析、虚拟化等多种网络业务,结合不间断升级、不间断转发、优雅重启、冗余保护等多种数据中心高可靠性技术,从而保证了网络最长时间的不间断通信能力。该交换机支持RIP、OSPF、BGP、PIM-DM/SM等高级功能,是传统或完全虚拟化数据中心的理想选择。网络应用管理人员可以根据传输距离或所需传输速度灵活选择合适的光纤连接,有效地扩展1G/10G/40G/100G网络。此外,ONV68240-4QFM具有高达1.28Tbps的交换容量,关键模块均采用1:1冗余备份,可以在安全的拓扑结构中处理非常大的数据量,非常适合各行业的网络核心、数据中心、城域网核心和汇聚、园区网络核心等场所。
产品特点
先进的硬件架构,强大的处理能力
◇ 采用业界先进的硬件架构设计,1U整机可支持24个10G端口+4个40G/100G端口;
◇搭载高性能的ASIC交换芯片和多核处理器,支持高达1.28Tbps的交换容量,满足数据中心高性能、高容量、高密度及可拓展的要求。
◇标准的数据中心前后散热风道设计,支持风道前后/后前灵活选择。
强大的数据业务保障
◇ 支持虚拟化集群交换技术,可以将多台物理设备虚拟化为逻辑上的一台设备,实际物理设备对用户透明,简化了对网络设备和网络拓扑的管理,大大提高了网络运营效率,从而有效降低运营维护成本。其虚拟系统的性能、可靠性、灵活性及管理相比于独立的物理设备具有无与伦比的优越性。
◇ 基于HPS(Hitless Protection System)无中断保护系统,关键的电源系统采用冗余设计,模块化可热插拔,支持故障时无缝切换,无需中断业务。
◇ 支持STP/RSTP/MSTP协议,支持VRRP协议,同时支持环网保护,双上行主备链路保护,LACP链路聚合等简单高效的冗余保护机制。
◇ 支持ISSU(In-Service Software Upgrade)业务不中断系统升级,保证系统升级及主控切换时用户数据的不间断转发。
◇ 超高精度的BFD双向链路检测机制,通过和二、三层协议的联动,实现毫秒级的故障检测及业务恢复,极大程度地提高了网络系统的可靠性。
◇ 完善的以太网OAM机制,支持802.3ah、802.1ag和ITU-Y.1731,通过对网络运行状态的实时监控,实现对故障的快速检测与定位。
丰富的业务特性
◇ 完善的二、三层组播路由协议,满足IPTV、多终端的高清视频监控和高清视频会议的接入需求;
◇ 齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型数据中心网络、园区网、企业网和行业用户专网。
◇ 全面支持二、三层的MPLS VPN,可组建大型的MPLS VPN核心网络,满足行业专网VPN用户、企业网VPN用户的接入需求。
◇ 全面支持IPv6协议族,支持IPv6邻居发现、ICMPv6、Path MTU 发现、DHCPv6等IPv6特性。
◇ 支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等,满足纯IPv6网络设备管理及业务控制的需要。
◇ 支持MLD、MLD Snooping等IPv6组播特性,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议,为用户提供完善的IPv6二、三层解决方案。
◇ 支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术,保证IPv4网络向IPv6网络的平滑过渡。
完备的安全防护机制
◇ 设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限;
◇ 完备的安全认证机制:支持IEEE 802.1x、Radius、BDTacacs+等,可为用户提供完备的安全认证机制。
◇ 增强的业务安全机制:支持相关路由协议的明文或MD5认证,支持uRPF逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。
设备稳定可靠

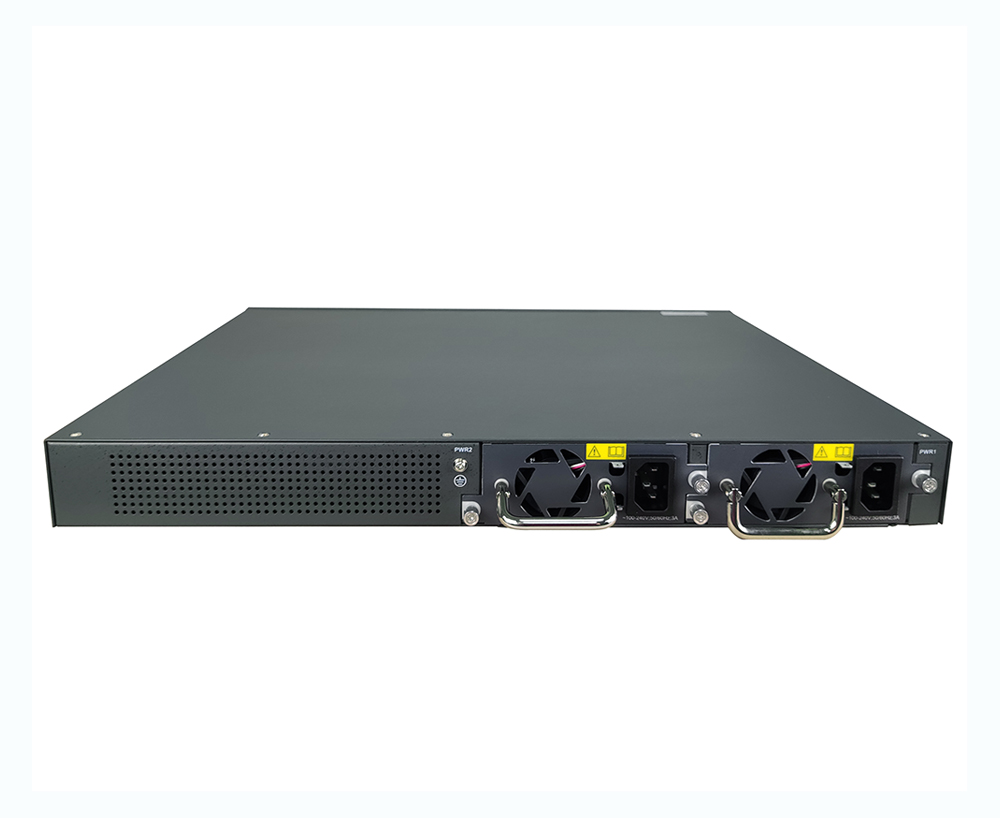

◇ 采用先进的冗余双电源系统架构设计,实现高效的电源转换,独有的电源监控、缓启动等功能,实时监测整机运行状态,智能调节,深度节能。
◇ 智能风扇设计,支持前后/后前风道的灵活选择,支持风扇自动调速,有效降低转速、减少噪声,延长风扇的使用寿命。
◇ 支持能效以太网功能,遵循国际标准IEEE 802.3az,有效降低了能源消耗。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

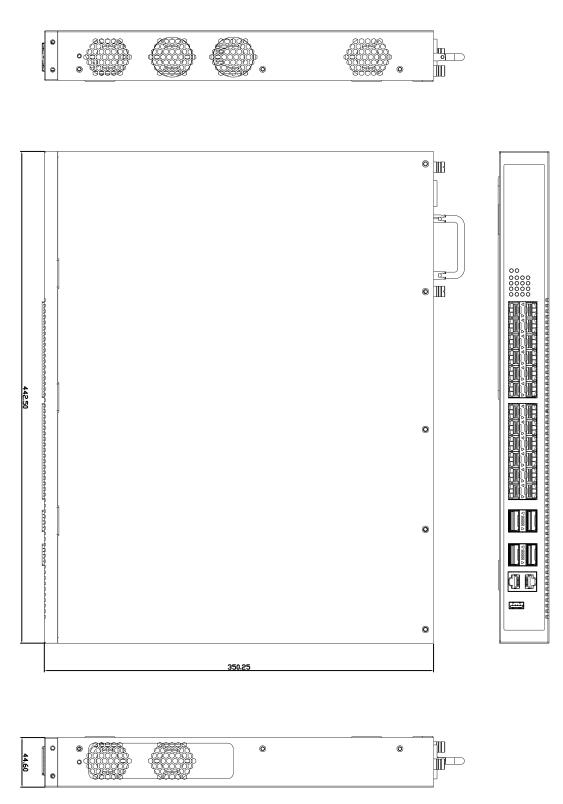

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
28口全万兆核心路由交换机 |
1 |
台 |
|
AC电源线 |
2 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件(挂耳) |
1 |
对 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
配套电源 |
|
ONV68240-4QFM |
L3网管 24个1/10G 万兆SFP+光纤插槽+ 4个40G/100G 万兆QSFP28光纤插槽,全万兆以太网核心路由交换机,冗余双AC电源,支持标准1U/19寸机柜安装。 |
75W*2 (支持热拔插) |
说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
型号 |
ONV68240-4QFM |
端口特征 |
|
固定端口 |
24个1/10G SFP+光口插槽(Data) 4个40G/100G QSFP28上联光口插槽(Data) 1个10/100/1000M RJ45端口(Data) 1个Console RS232控制口(9600,8,N,1) 1个USB 2.0配置端口 |
网口特性 |
10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
双绞线传输 |
10BASE-T:Cat3,4,5 UTP(≤100 meter) 100BASE-TX:Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) |
光口特性 |
万兆SFP+/QSFP28 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
光缆 |
多模——工作波长:850nm ,传输距离:0~500M; 单模——工作波长:1310nm,传输距离:0~40KM; 工作波长:1550nm,传输距离:0~120KM 。 |
交换芯片参数 |
|
网管类型 |
L3 |
网络协议 |
IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE 802.3ae 10Gb/s Ethernet; IEEE802.3x |
转发模式 |
存储转发(全线速) |
背板带宽 |
1.28Tbps (无阻塞) |
包转发率@64byte |
952Mpps |
MAC地址表 |
32K |
包转发缓存 |
32M |
巨型帧 |
16K |
LED指示灯 |
电源指示灯:PWRA,PWRB(绿色); 系统运行灯:SYS(绿色);光口指示灯:CG0-4(绿色) |
电源特征 |
|
总功率/输入电压 |
75W*2 (AC100-240V) |
整机功耗 |
待机功耗:<30W;满载功耗:<70W |
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 1A *2 |
物理规格参数 |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
442.5*350*44.5mm |
净重/毛重 |
<6.0kg / <6.3kg |
安装方式 |
桌面式、1U/19寸机柜安装 |
产品认证与质保 |
|
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP30 |
安规认证 |
CCC;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机3年,终身维护 |
网管业务特性 |
|
虚拟化及堆叠 |
支持虚拟化 支持分布式设备管理,分布式链路聚合,分布式弹性路由 支持通过标准以太网接口进行堆叠 支持本地堆叠和远程堆叠 支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制 |
IPv4 |
支持静态路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP 支持策略路由 支持等价路由实现负载均衡 支持BFD for OSPF、BGP |
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6邻居发现 支持Path MTU发现 支持MLD v1/v2 支持MLD Snooping 支持IPv6静态路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
MAC交换 |
支持静态配置和动态学习MAC地址 支持查看和清除MAC地址 MAC地址老化时间可配置 支持MAC地址学习数量限制 支持MAC地址过滤功能 支持黑洞MAC表项 支持IEEE 802.1AE MacSec安全控制 |
VLAN |
支持4K VLAN表项 支持GVRP 支持1:1和N:1 VLAN Mapping 支持基本QinQ和灵活QinQ功能 支持Private VLAN |
链路聚合 |
支持10GE端口聚合 |
流量监控 |
支持sFLOW |
DHCP |
DHCP Client 支持DHCP auto-config及CWMP-TR069等零配置方式 |
STP/ERPS |
支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP) 支持BPDU保护、根保护、环路保护 支持ERPS以太环保护协议(G.8032) |
组播 |
支持IGMP v1/v2/v3 支持IGMP Snooping v2/v3 支持IGMP Fast Leave 支持组播组策略及组播组数量限制 支持组播流量跨VLAN复制 支持PIM-SM、PIM-DM
支持PIM snooping |
ARP |
支持静态表项 |
镜像 |
支持流镜像 |
MPLS VPN |
支持LDP协议 支持MCE 支持MPLS VPN的P/PE功能要求 支持MPLS TE 支持MPLS OAM |
QoS/ACL |
支持基于L2/L3/L4协议头各字段的流量分类 支持CAR流量限制 支持802.1P/DSCP优先级重新标记 支持SP、WRR、SP+WRR等队列调度方式 支持Tail-Drop、WRED等拥塞避免机制 支持流量监管与流量整形 支持Ingress和Egress ACL,支持匹配L2、L3、L4和IP五元组,进行复制、转发、丢弃 支持Hash同源同宿负载均衡,保证流量输出的会话完整性 |
安全特性 |
支持基于L2/L3/L4的ACL流识别与过滤安全机制 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 支持对组播、广播、未知单播报文的抑制功能 支持端口隔离 支持端口安全、IP+MAC+端口绑定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x认证 支持Radius、BDTacacs+认证 支持uRPF 支持命令行分级保护 |
可靠性 |
可选支持电源1+1备份 支持静态/LACP方式链路聚合,支持跨业务卡的链路聚合 支持EAPS,ERPS环网保护 支持HSRP,VRRP热备协议 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持ISSU业务不中断系统升级 |
管理维护 |
支持Console、Telnet、SSH 2.0 支持ZTP零接触配置开通(Zero Touch Provisioning) 支持基于浏览器WEB方式管理 支持SNMP v1/v2/v3 支持TFTP方式的文件上传、下载管理 支持RMON事件历史记录 支持sFLOW等流量统计分析
支持ISSU |
绿色节能 |
支持IEEE 802.3az绿色能效以太网 |
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
