产品概述
ONV-H3108PS系列是ONV自主研发的非网管全千兆PoE交换机，具备8个千兆电口+2个千兆上联电口，其中1-8口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、高清网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 全千兆速率，双电口上行
◇ 全系列支持“千兆以太网口+双上联网口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
n 操作简单
◇ 即插即用，无需配置，简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）、PoE工作指示灯轻松了解设备工作状态。

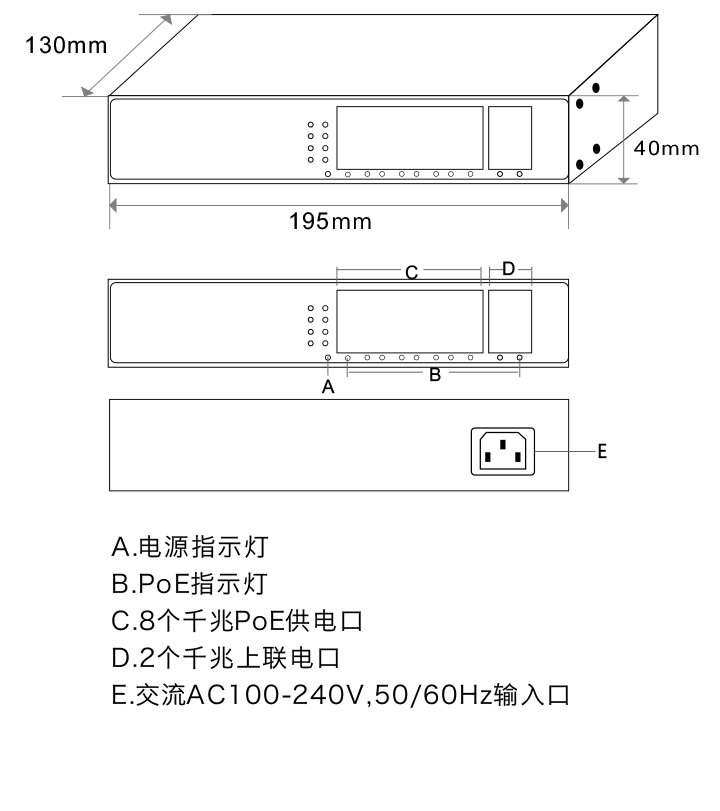

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆POE供电交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
型号 |
ONV-H3064P |
ONV-H3108PS |
|
端口特征 |
||
|
固定端口 |
4个10/100/1000Base-T POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45端口(Data) |
8个10/100/1000Base-T POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45端口(Data) |
|
网口特性 |
1-6/1-10口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
|
交换芯片参数 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
16Gbps （无阻塞） |
20Gbps （无阻塞） |
|
包转发率@64byte |
8.93Mpps |
14.88Mpps |
|
MAC地址表 |
8K |
2K |
|
包转发缓存 |
2M |
|
|
巨型帧 |
9.2K |
|
|
LED指示灯 |
电源指示灯：PWR（绿色）； 网络指示灯：Link（绿色）；POE工作指示灯：PoE（绿色） |
|
|
PoE与电源特征 |
||
|
POE供电标准 |
1-4端口支持IEEE802.3af/at标准POE供电 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
供电引脚 |
默认仅支持1/2(+)，3/6(-)4芯供电 |
|
|
最高单口POE功率 |
30W，标准IEEE802.3af/at |
|
|
总功率/输入电压 |
65W （AC100-240V） |
120W （AC100-240V） |
|
整机功耗 |
待机功耗：＜5W；满载功耗：＜65W |
待机功耗：＜6W；满载功耗：＜120W |
|
输入电压与接口 |
内置开关电源 AC：100～240V 50-60Hz 1A |
内置开关电源 AC：100～240V 50-60Hz 2.2A |
|
物理规格参数 |
||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
142*114.5*40mm |
195*130*40mm |
|
净重/毛重 |
＜0.6kg / ＜1kg |
＜0.9kg / ＜1.2kg |
|
安装方式 |
桌面式、壁挂式安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机1年，终身维护 |
|
