产品概述

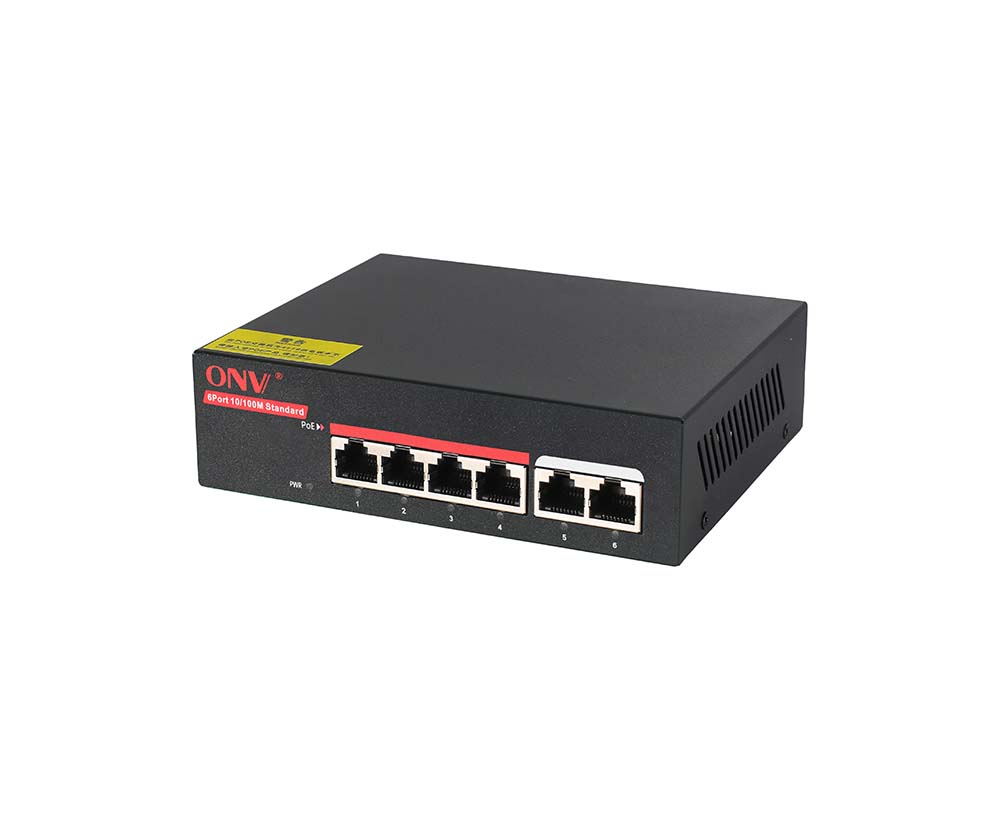

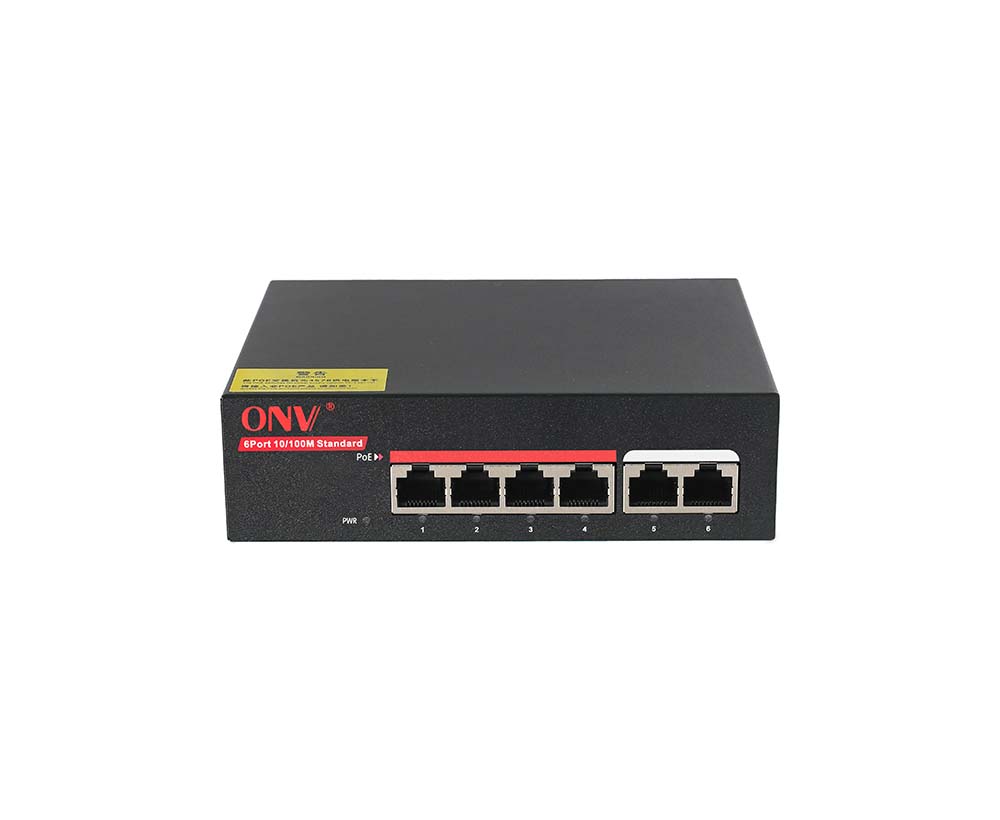

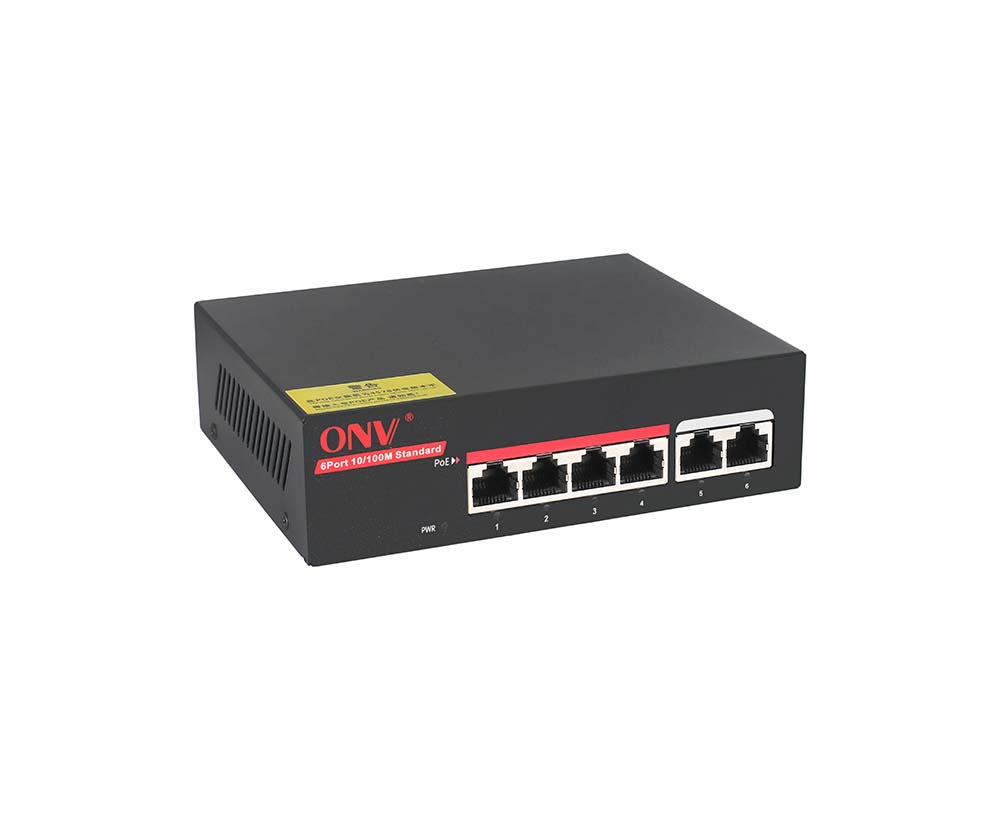

ONVH2064PL系列是ONV自主开发的非标准POE交换机，具备4个百兆电口+2个百兆上联电口，其中1-4口支持24V非标PoE供电，单端口PoE功率达24W。作为非标PoE供电设备，必须接入对应的非标用电设备（如无线网桥），或者配套对应的非标分离线进行转换，进而实现网线POE供电。可通过网线对各种适配终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便；
百兆接入，双电口上行
◇ 提供6个10/100Base-TX RJ45端口，双上联电口，更方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
PoE供电功能
◇ 4个10/100Base-TX RJ45端口支持24V PoE供电，满足安防监控、无线覆盖等场景的供电需求，单端口最大PoE输出功率为24W。
◇ 可通过交换机直连非标用电设备或者交换机+非标分离线两种方式，快速实现POE网线供电功能。
操作简单
◇ 即插即用，无需配置，简单方便。
◇ 带长距离功能开关，开启时1-4口支持10M/250米长距离传输+视频监控模式
◇ 用户可通过电源指示灯(Power)、端口状态指示灯（L/A）轻松了解设备工作状态。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口百兆非标POE交换机（ONV-H2064PL） |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
|
说明：本系列机型默认不配套挂耳，如需要配置，需要独立购买！ |
|||
|
设备信息 |
|
|
ONV-H2064PL |
非网管4个10/100M RJ45端口+2个10/100M 上联RJ45端口PoE交换机，1-4口支持DC24V PoE输出。调整功能开关，可实现1-4口VLAN隔离及10M/250米长距离传输，内置65W电源。 |
|
ONV-H2108PL |
非网管8个10/100M RJ45端口+2个10/100M 上联RJ45端口PoE交换机，1-8口支持DC24V PoE输出。调整功能开关，可实现1-8口VLAN隔离及10M/250米长距离传输，内置120W电源。 |
|
型号 |
ONV-H2064PL |
ONV-H2108PL |
|
|
端口特征 |
|||
|
固定端口 |
4个10/100Base-TX POE口（Data/Power） 2个10/100Base-TX 上联RJ45口 (Data) |
8个10/100Base-TX POE口（Data/Power） 2个10/100Base-TX 上联RJ45口 (Data) |
|
|
网口特性 |
10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
双绞线传输 |
10BASE-TX：Cat5 or later UTP(≤250 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
||
|
功能开关（Extender） |
开启后，1-4口支持端口VLAN及10M/250米长距离 |
开启后，1-8口支持端口VLAN及10M/250米长距离 |
|
|
注意：当开关状态改变时，必须重启交换机，开关功能才可以生效 |
|||
|
交换芯片参数 |
|||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3x |
||
|
转发模式 |
存储转发（全线速） |
||
|
背板带宽 |
1.6Gbps （无阻塞） |
2Gbps （无阻塞） |
|
|
包转发率@64byte |
0.89Mpps |
1.488Mpps |
|
|
MAC地址表 |
1K |
2K |
|
|
包转发缓存 |
768K |
1.25M |
|
|
巨型帧 |
1536byte |
||
|
LED指示灯 |
电源指示灯：PWR（绿色）；网络指示灯：L/A（绿色）；长距离功能指示灯：EXTEND（绿色） |
||
|
PoE与电源特征 |
|||
|
POE端口 |
1-4端口支持24V非标POE供电 |
1-8端口支持24V非标POE供电 |
|
|
供电引脚 |
默认仅支持4/5(+)，7/8(-)，4芯供电 |
||
|
最高单口/平均功率 |
24W/15W |
||
|
总功率/输入电压 |
65W （AC100-240V） |
120W （AC100-240V） |
|
|
整机功耗 |
待机功耗：＜3W；满载功耗：＜60W |
待机功耗：＜5W；满载功耗：＜120W |
|
|
配套电源 |

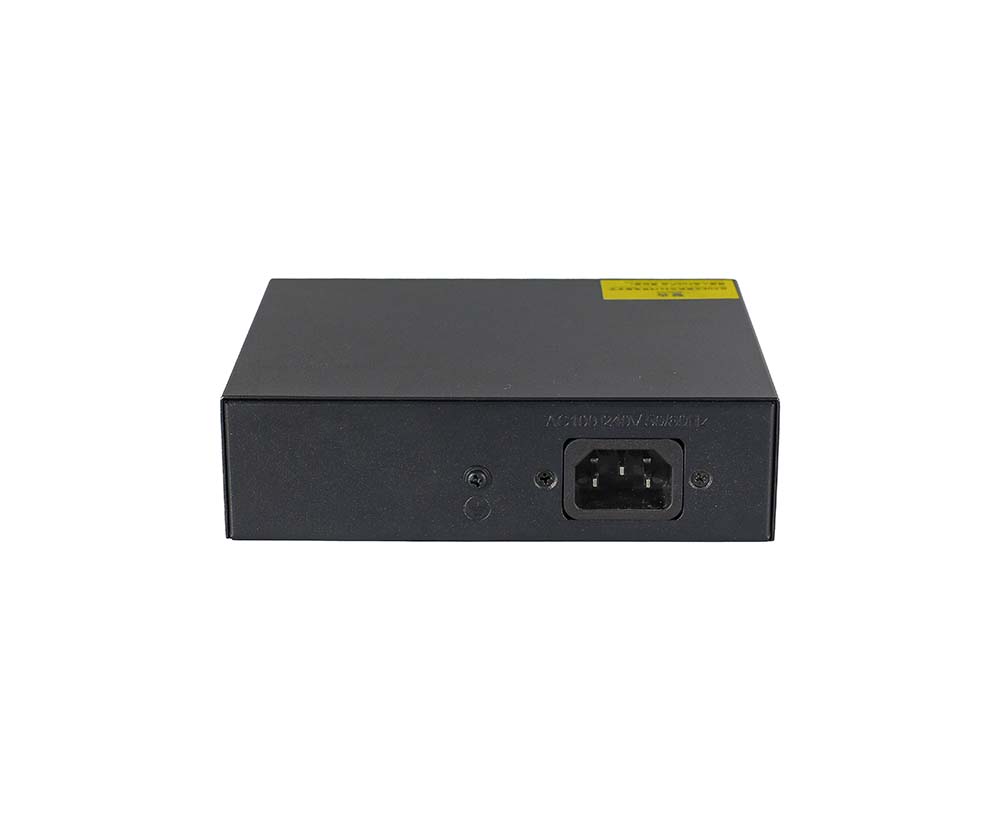

内置开关电源 AC：100～240V 50-60Hz 1A |
内置开关电源 AC：100～240V 50-60Hz 2.2A |
|
|
物理规格参数 |
|||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
||
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
||
|
外观尺寸（L*W*H） |
142*115*40mm |
195*130*40mm |
|
|
净重/毛重 |
＜0.6kg / ＜1kg |
＜0.8kg / ＜1.2kg |
|
|
安装方式 |
桌面式、壁挂式安装 |
||
|
产品认证与质保 |
|||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
||
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
||
|
质保期 |
交换机1年，终身维护 |
||
