产品概述

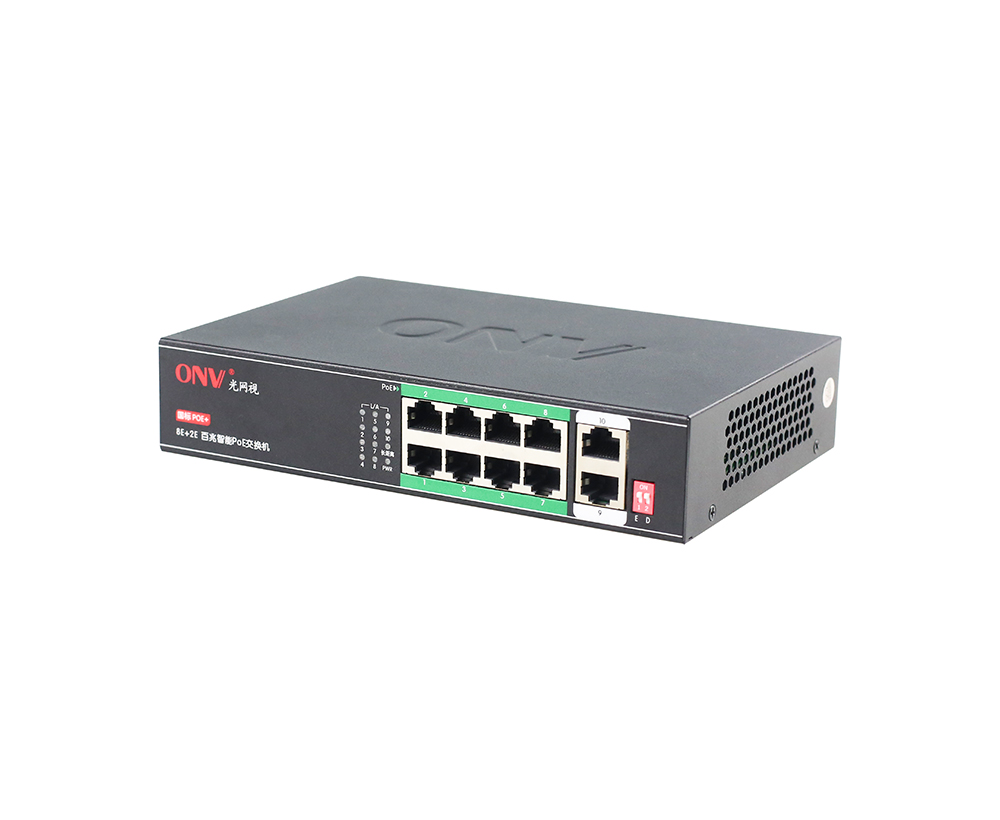

ONV-H1108PLD系列是ONV自主研发的非网管PoE交换机，具备8个百兆电口+2个百兆上联电口，其中1-8口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为120W。供电端口支持看门狗伺服功能，一旦端口通信故障，对应的端口POE将自动重启，自行恢复网络通信，减少人工干预与维护。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区、银行、医院、厂区等中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便。
产品特点
百兆接入，双电口上行
◇提供10个10/100Base-TX RJ45端口，双上联电口，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 8个10/100Base-TX RJ45端口支持PoE供电，满足安防领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达120W，单端口最大PoE输出功率为30W。
◇ 4个POE供电口支持看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦。
操作简单
◇ 即插即用，无需配置，使用及维护简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
创新功能
◇长距离+VLAN模式（E）：开关拨到“ON”档（默认“OFF”），1-4端口速率降为10M，同时开启1-4端口物理VLAN隔离功能，抑制广播风暴，提升网络性能；使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。
◇AI自愈模式（D）：开关拨到“ON”档（默认“OFF”），1-4口开启看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦。
◇供电优先级模式：POE端口供电优先级功能默认为开启，优先保证最左边PoE端口(第1端口)的功率输出，杜绝过载使用的安全隐患。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口百兆AI POE供电交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
订购信息
|
设备信息 |
|
|
ONV-H1108PLD |
非网管8个10/100M RJ45端口+ 2个10/100M 上联RJ45端口PoE交换机，1-8口支持IEEE 802.3af/at国际标准。调整功能开关，可实现1-8口10M/250米长距离传输，VLAN隔离，AI网络自愈功能，内置120W电源。 |
|
ONV-H1064PLD |
非网管4个10/100M RJ45端口+ 2个10/100M 上联RJ45端口PoE交换机，1-4口支持IEEE 802.3af/at国际标准。调整功能开关，可实现1-4口10M/250米长距离传输，VLAN隔离，AI网络自愈功能，内置65W电源。 |
|
型号 |
ONV-H1064PLD |
ONV-H1108PLD |
|
端口特征 |
||
|
固定端口 |
4个10/100Base-TX POE口（Data/Power） 2个10/100Base-TX 上联RJ45口 (Data) |
8个10/100Base-TX POE口（Data/Power） 2个10/100Base-TX 上联RJ45口 (Data) |
|
网口特性 |
1-6/10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) |
|
|
功能开关 |
E 档：长距离传输+VLAN隔离功能；默认：——“OFF”,使能：——“ON” |
|
|
D档：AI自愈模式；当网络故障时，PoE看门狗将重启该路设备供电，自动修复网络通信； 默认：——“OFF”,使能：——“ON” |
||
|
说明：一位拨码开关控制一种功能，可单独启用，也可以同时启用。 |
||
|
交换芯片参数 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
1.6Gbps （无阻塞） |
2Gbps （无阻塞） |
|
包转发率@64byte |
0.89Mpps |
1.488Mpps |
|
MAC地址表 |
1K |
2K |
|
包转发缓存 |
768K |
1.25M |
|
巨型帧 |
1536byte |
|
|
LED指示灯 |
电源指示灯 ：PWR（绿色） ； 网络指示灯 ： Link（黄色）； POE工作指示灯：PoE（绿色）；功能开关指示灯：EXTEND（绿色）。 |
|
|
PoE与电源特征 |
||
|
PoE端口 |
1-4端口支持IEEE802.3af/at标准POE供电 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
供电引脚 |
默认1/2(+)，3/6(-),可选订4/5(+)，7/8(-)，4芯供电 |
|
|
最高单口PoE功率 |
30W，标准IEEE802.3af/at |
|
|
总功率/输入电压 |
65W 交流（AC100-240V） |
120W 交流（AC100-240V） |
|
整机功耗 |
待机功耗：＜3W；满载功耗：＜65W |
待机功耗：＜5W；满载功耗：＜120W |
|
配套电源 |
内置开关电源 AC：100～240V 50-60Hz 1A |
内置开关电源 AC：100～240V 50-60Hz 2.2A |
|
物理规格参数 |
||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
142*115*40mm |
195*130*40mm |
|
净重/毛重 |
＜0.6kg / ＜1kg |
＜0.8kg / ＜1.2kg |
|
安装方式 |
桌面、壁挂式安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机1年，终身维护 |
|
