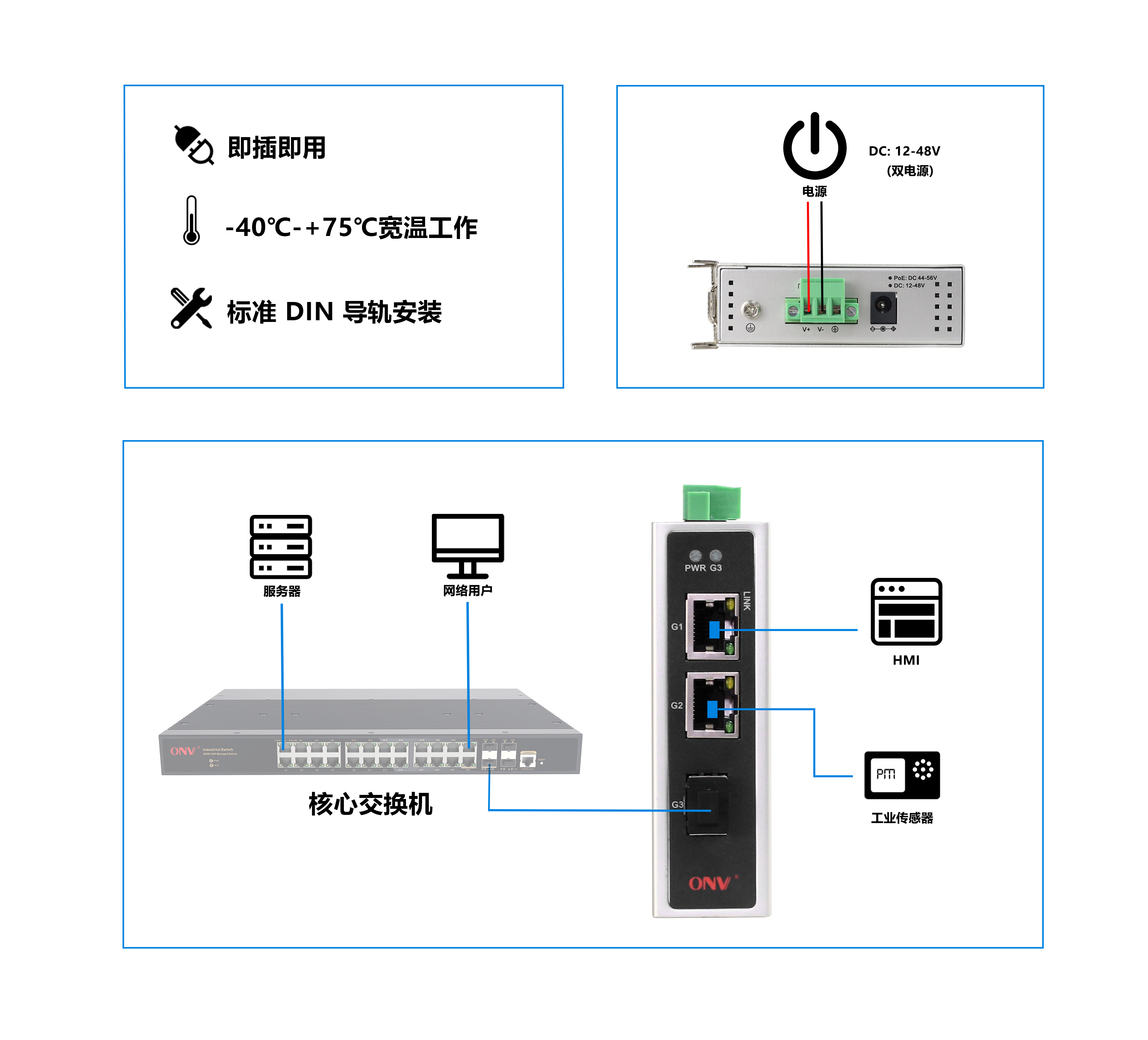

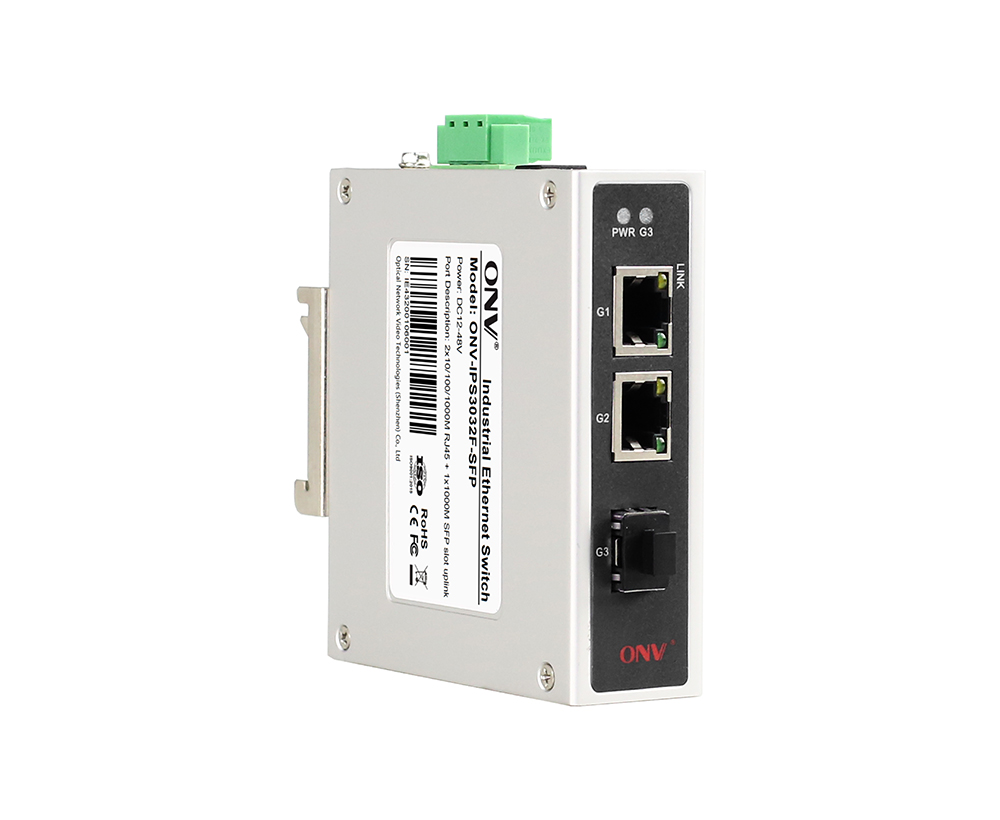

产品概述

ONV-IPS3032F系列是ONV自主研发的千兆工业光纤交换机，包含单纤单模ONV-IPS3032F-A和ONV-IPS3032F-B产品，具备2个千兆以太网自适应电口+1个千兆SC光纤接口，所有端口支持全线速转发。

ONV-IPS3032F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；



产品特点

n  千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。





n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。

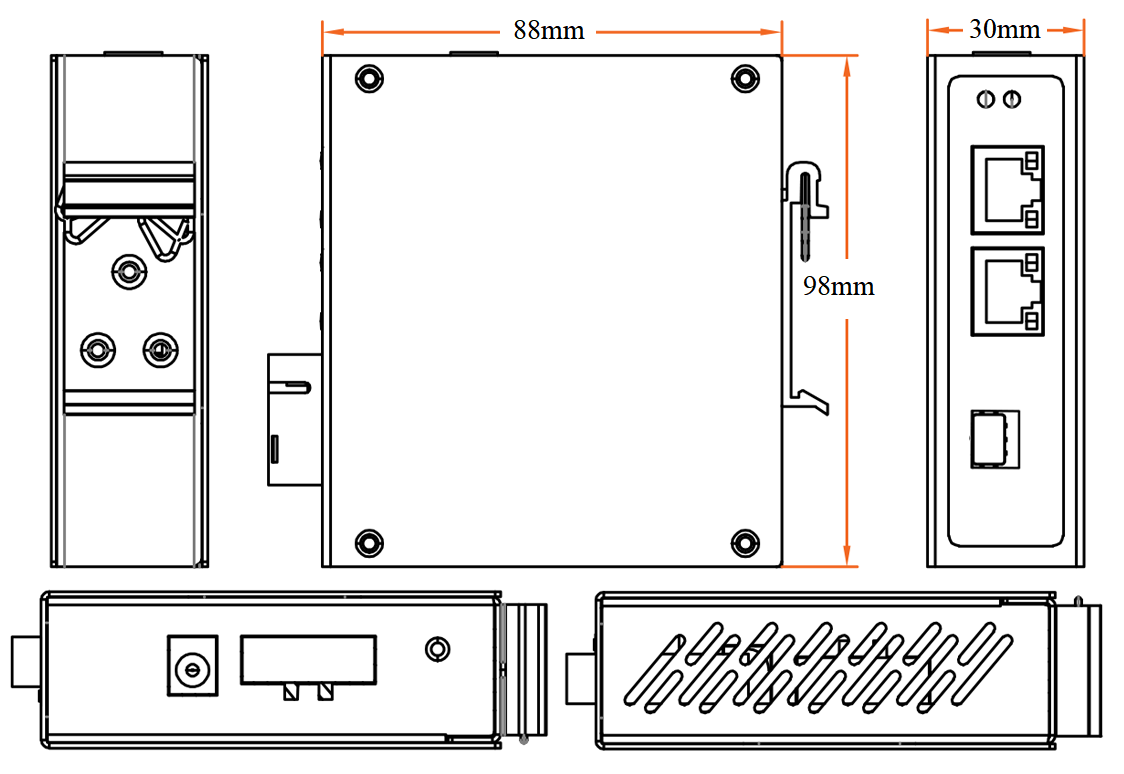

产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	3口千兆工业光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3032F	非网管型工业光纤交换机，配有2*10/100/1000M RJ45 端口和 1*1.25G SC 端口（1310nm/20km 单模双光纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IPS3032F-A	非网管型工业光纤交换机，配有2*10/100/1000M RJ45端口和1*1.25G上行SC端口（1310nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IPS3032F-B	非网管型工业光纤交换机，配有2*10/100/1000M RJ45端口和 1*1.25G上行SC 端口（1550nm/20km   单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629d309d1fc3.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10048 [hits] => 642 [createtime] => 1714016951 [updatetime] => 1716519351 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1296.html [xinghao] => ONV-IPS3032F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629d3118d4dc.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629d3155ad77.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629d319681c6.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629d31e4dc1e.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629d321d8463.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3032F ONV-IPS3032F-A/B
端口特征
固定端口	2个10/100/1000Base-TX   RJ45端口（Data） 1个1.25G上联SC光口 (Data) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	1-2口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率：PWR（绿色），网络：Link 1-2（黄色），光纤端口：G3（绿色）
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，12-48V DC宽电压上电（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/665001b3cb868.pdf|ONV-IPS3032F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [1] => Array ( [id] => 1295 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 2口千兆工业以太网光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3021F是ONV自主研发的一款全千兆工业以太网光纤交换机。具有1个10/100/1000Base-T自适应RJ45端口和1个1000Base-X上行SC单模双纤光模块（可选单模单纤光模块）。每个端口均可支持全线速转发。 [content] =>

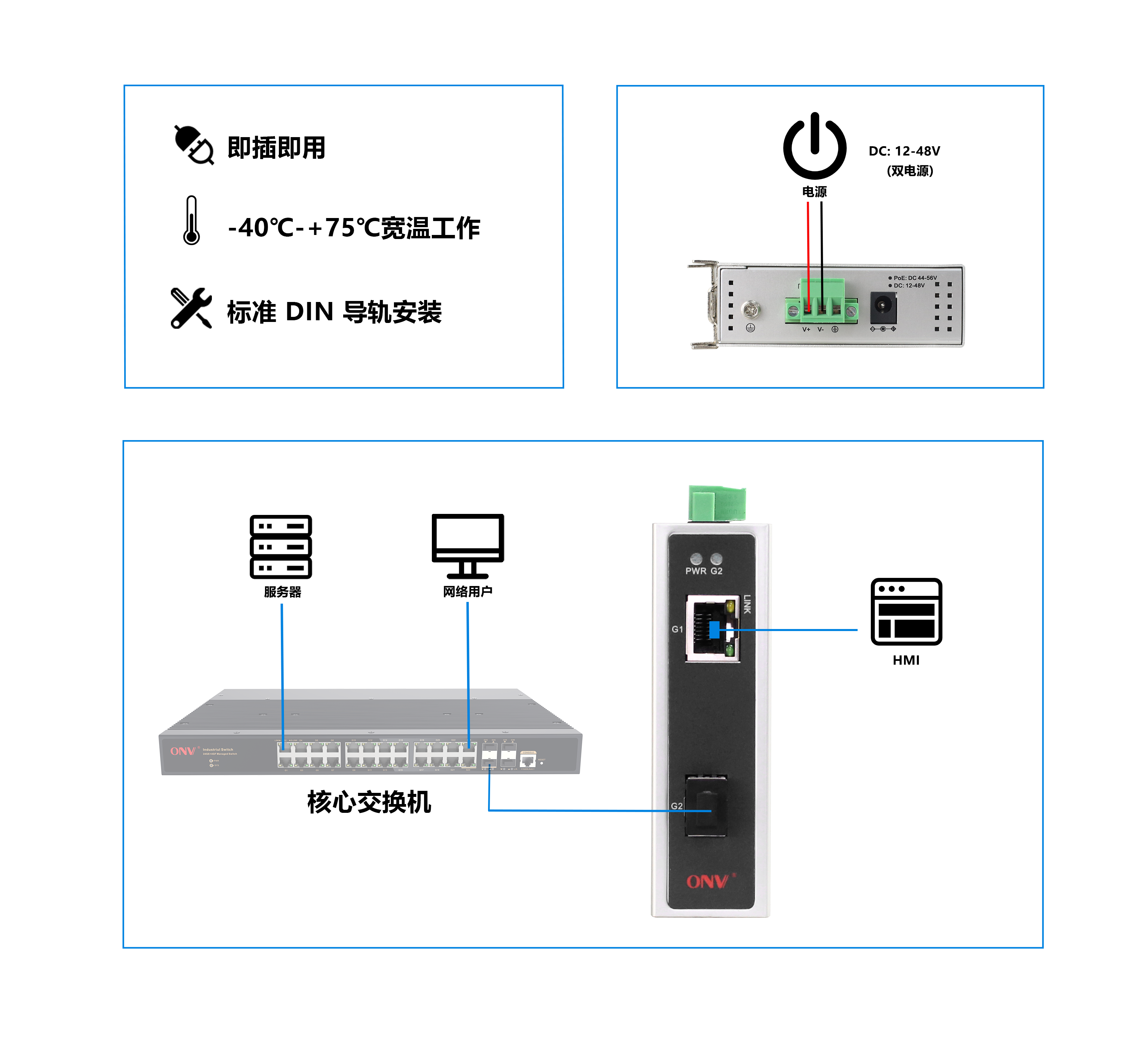

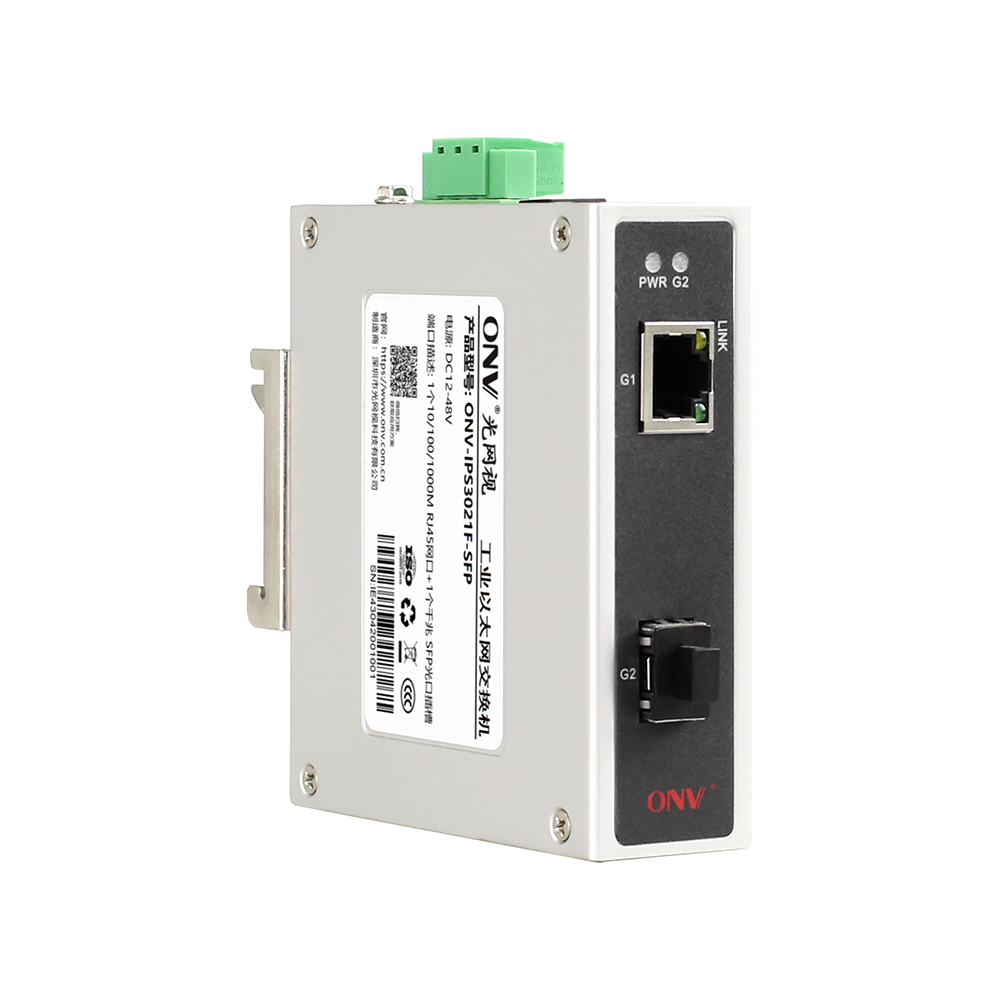

产品概述

ONV-IPS3021F系列，包含单纤单模ONV-IPS3021PF-AONV-IPS3021PF-B，是ONV自主研发的千兆工业光纤交换机，具备1个千兆以太网自适应电口+1个千兆SC光纤接口，所有端口支持全线速转发。

ONV-IPS3021F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。

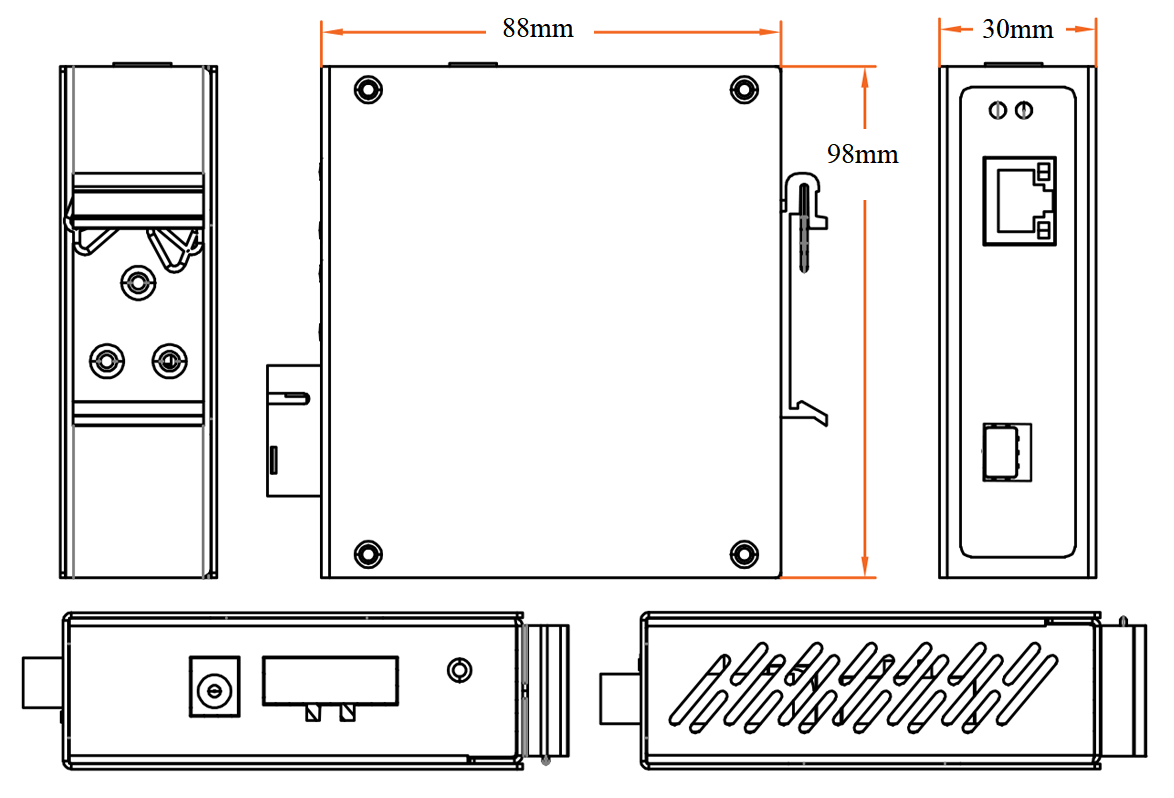

产品尺寸规格



 包装清单

包装清单	物品名称	数量	单位
	2口千兆工业光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3021F	非网管型工业  光纤交换机，配有 1*10/100/1000M RJ45端口和 1*1.25G SC 端口（1310nm/20km 单模双光纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IP3021F-A	非网管型工业光纤交换机，配有1*10/100/1000M RJ45端口和1*1.25G上行SC端口（1310nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IP3021F-B	非网管型工业光纤交换机，配有 1*10/100/1000M RJ45端口和 1*1.25G上行SC 端口（1550nm/20km   单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。

选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629d1fa0e958.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10047 [hits] => 425 [createtime] => 1714016647 [updatetime] => 1716519049 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1295.html [xinghao] => ONV-IPS3021F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629d2036f008.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629d207915cf.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629d20b4b2c8.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629d20f39480.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629d212b2a77.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3021F ONV-IPS3021F-A/B
端口特征
固定端口	1个10/100/1000Base-TX   RJ45端口（Data） 1个1.25G上联SC光口 (Data) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	1口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率：PWR（绿色），网络：Link（黄色），光纤端口：2（绿色）
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，12-48V DC宽电压上电（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/6650007fe563d.pdf|ONV-IPS3021F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [2] => Array ( [id] => 1294 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 5口千兆工业以太网交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS3005是ONV自主研发的一款全千兆工业以太网交换机。专为满足工业领域和系统而设计，可在恶劣环境下长期稳定运行。具有5个10/100/1000M RJ45端口。每个端口均可支持全线速转发。 [content] =>

产品概述

ONV-IPS3005 系列是ONV自主研发的千兆工业以太网交换机，具备5个千兆以太网自适应电口，所有端口支持全线速转发。

ONV-IPS3005工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；



产品特点

n  全千兆接入，快速以太网

◇ 全系列支持“千全兆以太网口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。





产品尺寸规格





包装清单



包装清单	物品名称	数量	单位
	5口千兆工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息



设备名称	设备信息	建议电源功率
ONV-IPS3005	非网管型工业以太网交换机，配有5*10/100/1000M RJ45 端口。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629d047784f6.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10046 [hits] => 390 [createtime] => 1714016262 [updatetime] => 1716517859 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1294.html [xinghao] => ONV-IPS3005 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629d04f007b8.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629d053eb51c.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629d05810b2e.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629d05c78533.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629d0604f9f3.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3005
端口特征
固定端口	1*DC电源插座 5*10/100/1000Base-TX   RJ45端口（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	1-5电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	功率: PWR (绿色), 网络: Link G1-G5 (黄色)
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，12-48VDC宽电压（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664ffbd73fc5f.pdf|ONV-IPS3005 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [3] => Array ( [id] => 1293 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 6口百兆工业以太网交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1064是ONV自主研发的一款10/100M工业以太网交换机。专为满足工业领域和系统而设计，可在恶劣环境下长期稳定运行。具有6个10/100M RJ45端口。每个端口均可支持全线速转发。 [content] =>

产品概述

ONV-IPS1064 系列是ONV自主研发的百兆工业以太网交换机，具备6个百兆以太网自适应电口，所有端口支持全线速转发。

ONV-IPS1064工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；



产品特点

n  全百兆接入，快速以太网

◇ 全百兆以太网口组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。



产品尺寸规格





包装清单

包装清单	物品名称	数量	单位
	6口百兆工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1064	非网管型工业以太网交换机，配有6*10/100M RJ45 端口。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。





选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629cf70a4905.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10045 [hits] => 374 [createtime] => 1714016054 [updatetime] => 1716517524 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1293.html [xinghao] => ONV-IPS1064 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629cf782e495.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629cf7c00d46.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629cf80351a1.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629cf847fcec.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629cf8845497.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1064
端口特征
固定端口	1*DC电源插座 6*10/100Base-TX   RJ45端口（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	1-6电口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.89Mpps
MAC地址表	2K
包转发缓存	768K
巨型帧	2048bytes
LED指示灯	功率: PWR (绿色), 数据: Link 1-6 (黄色)
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，12-48VDC宽电压（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664ffa912bdc9.pdf|ONV-IPS1064产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [4] => Array ( [id] => 1292 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 3口百兆工业以太网交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1032F是ONV自主研发的一款10/100M工业以太网光纤交换机。具有2个10/100Base-TX RJ45端口和1个155M上行SC光纤端口。每个端口均可支持全线速转发。 [content] =>

产品概述

ONV-IPS1032F系列，包含单纤单模ONV-IPS1032PF-AONV-IPS1032PF-B，是ONV自主研发的百兆工业光纤交换机，具备2个百兆以太网自适应电口+1个百兆SC光纤接口，所有端口支持全线速转发。

ONV-IPS1032F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。



产品尺寸规格





包装清单

包装清单	物品名称	数量	单位
	3口百兆工业光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1032F	非网管型工业光纤交换机，配有 2*10/100M RJ45 端口和 1*155M SC 端口（1310nm/20km 单模双光纤模块）。   支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IP1032F-A	非网管型工业光纤交换机，配有2*10/100M RJ45端口和1*155M上行SC端口（1310nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IP1032F-B	非网管型工业光纤交换机，配有 2*10/100M RJ45端口和 1*155M上行SC 端口（1550nm/20km   单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。





选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629ce6f2dd0b.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10044 [hits] => 370 [createtime] => 1714015795 [updatetime] => 1716517274 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1292.html [xinghao] => ONV-IPS1032F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629ce74719e3.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629ce783b8c9.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629ce7bad19d.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629ce7f59634.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629ce84096c1.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1032F ONV-IPS1032F-A/B
端口特征
固定端口	2个10/100Base-TX   RJ45端口（Data） 1个155M上联SC光口 (Data) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余电源接口，支持防反接保护。
网口特性	1-2口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.3Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率：PWR（绿色），网络：Link（黄色），光纤端口：2（绿色）
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，DC12-48V超宽上电电压（极限56V），DC5521电源插座，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664ff9889e8fc.pdf|ONV-IPS1032F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [5] => Array ( [id] => 1291 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 2口百兆工业以太网交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1021F是ONV自主研发的一款10/100M工业以太网光纤交换机。具有1*10/100Base-TX RJ45端口和1*155M SC光纤端口。每个端口均可支持全线速转发。 [content] =>

产品概述

ONV-IPS1021F系列，包含单纤单模ONV-IPS1021PF-AONV-IPS1021PF-B，是ONV自主研发的百兆工业光纤交换机，具备1个百兆以太网自适应电口+1个百兆SC光纤接口，所有端口支持全线速转发。

ONV-IPS1021F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。



产品尺寸规格







包装清单

包装清单	物品名称	数量	单位
	2口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息



设备名称	设备信息	建议电源功率
ONV-IPS1021F	非网管型工业光纤交换机，配有 1*10/100M RJ45 端口和 1*155M SC 端口（1310nm/20km 单模双光纤模块）。   支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IP1021F-A	非网管型工业光纤交换机，配有1*10/100M   RJ45端口和1*155M上行SC端口（1310nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IP1021F-B	非网管型工业光纤交换机，配有 1*10/100M RJ45端口和 1*155M上行SC 端口（1550nm/20km   单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。





选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629cdbdc53c8.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10043 [hits] => 357 [createtime] => 1714015612 [updatetime] => 1716517016 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1291.html [xinghao] => ONV-IPS1021F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629cdc27da16.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629cdc634cfb.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629cdca3f802.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629cdce46e85.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629cdd29555d.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1021F ONV-IPS1021F-A/B
端口特征
固定端口	1个10/100Base-TX   RJ45端口（Data） 1个155M上联SC光口 (Data) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余电源接口，支持防反接保护。
网口特性	1口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.3Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率：PWR（绿色），网络：Link（黄色），光纤端口：2（绿色）
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，DC12-48V超宽上电电压（极限56V），DC5521电源插座，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664ff8957d9f8.pdf|ONV-IPS1021F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [6] => Array ( [id] => 1290 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 5口百兆工业以太网交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1005是ONV自主研发的一款10/100M工业以太网交换机。专为满足工业领域和系统而设计，可在恶劣环境下长期稳定运行。具有5个10/100M RJ45端口。每个端口均可支持全线速转发。 [content] =>

产品概述

ONV-IPS1005 是ONV自主研发的百兆工业以太网交换机，具备5个百兆以太网自适应电口，所有端口支持全线速转发。

ONV-IPS1005工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；



产品特点

n  百兆全电口，快速以太网

◇ 全系列支持“全百兆以太网口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。





n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。



产品尺寸规格





包装清单

包装清单	物品名称	数量	单位
	5口百兆工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1005	非网管型工业以太网交换机，配有5*10/100M RJ45 端口。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。

选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629cc210c50f.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10042 [hits] => 417 [createtime] => 1714015196 [updatetime] => 1716516652 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1290.html [xinghao] => ONV-IPS1005 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629cc259b4f2.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629cc29eb5ba.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629cc2d8a5fa.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629cc317dd7d.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629cc36d34ab.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1005
端口特征
固定端口	1*DC电源插座 5*10/100Base-TX   RJ45端口（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	1-5电口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.744Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率: PWR (绿色), 网络：Link 1-5 (黄色)
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，12-48VDC宽电压（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664ff7282fac0.pdf|ONV-IPS1005 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [7] => Array ( [id] => 1289 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 5口百兆工业以太网光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1004F是ONV自主研发的一款10/100M工业以太网光纤交换机。拥有4个10/100M RJ45端口和1个155M上行SC光纤端口，每个端口均可支持全线速转发。 [content] =>

产品概述

ONV-IPS1004F系列是ONV自主研发的百兆工业光纤交换机，包含单纤单模ONV-IPS1004F-A和ONV-IPS1004F-B产品，具备4个百兆以太网自适应电口+1个百兆SC光纤接口，所有端口支持全线速转发。

ONV-IPS1004F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；



产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。





产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	5口百兆工业光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息



设备名称	设备信息	建议电源功率
ONV-IPS1004F	非网管型工业  光纤交换机，配有4*10/100M RJ45 端口和 1*155M SC 端口（1310nm/20km 单模双光纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IPS1004F-A	非网管型工业PoE光纤交换机，配有4*10/100M RJ45端口和1*155M上行SC端口（1310nm/20km   单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
ONV-IPS1004F-B	非网管型工业 PoE光纤交换机，配有4*10/100M   RJ45端口和 1*155M上行SC 端口（1550nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。	24W
说明：本产品默认不配套电源，需单独购买。





选配信息

电源选型表

名称	型号	描述	单位
工业24W导轨电源	GWS-AP24-12	桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃	只
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6629caf9ea71c.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10041 [hits] => 360 [createtime] => 1714014898 [updatetime] => 1716515651 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1289.html [xinghao] => ONV-IPS1004F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/6629caff2385f.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6629cb038d21b.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6629cb074d36f.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6629cb0c5f316.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6629cb11ac161.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1004F ONV-IPS1004F-A/B
端口特征
固定端口	4个10/100Base-TX   RJ45端口（Data） 1个155M上联SC光口 (Data) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。
网口特性	1-4口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.45Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率：PWR（绿色），网络：Link 1-4（黄色），光纤端口：FX（绿色）
电源特征
整机功耗	待机功耗：＜3W；满载功耗：＜5W
工作电压	直流供电，12-48VDC宽电压（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202405/664ff2e2490bc.pdf|ONV-IPS1004F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [8] => Array ( [id] => 1254 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 10口全千兆Bypass网管工业交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS33010FM-BY系列是ONV自主研发的全千兆二层网管Bypass工业以太网交换机，支持84个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。 [content] =>

产品概述

ONV-IPS33010FM-BY系列是ONV自主研发的全千兆二层网管Bypass工业以太网交换机，支持84个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。该交换机集成了Bypass光切换模块，当交换机出现电源中断，光纤自动切换至旁路直通状态，避免因为交换机故障引起通信中断，保证网络传输的可靠性。

ONV-IPS33010FM-BY具备L2+网管功能，支持IPV4管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。ONV-IPS33010FM-BY工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。



产品特点

n  千兆接入，光口上行,集成Bypass功能

◇  全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇  所有端口支持无阻塞线速转发，传输更流畅。

◇  支持IEEE 802.3x全双工流控和Backpressure半双工流控。

◇  支持物理型单模单纤光路旁通（Bypass)功能，纯硬件切换，切换时间短、不影响数据传输速率，提升网络系统的稳定性。



n  强大业务处理能力

◇  支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Access、Trunk、Hybrid三种类型端口配置。

◇  支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇  支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇  支持IGMP V1/V2/V3组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

◇  支持STP/RSTP/MSTP生产树环网协议，消除二层环路、实现链路备份。

◇  支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



n  完备的安全防护机制

◇  支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇  支持端口隔离。

◇  支持端口广播风暴抑制。

◇  支持IP+MAC+端口+VLAN四元灵活组合绑定功能。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。



n  轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。



包装清单

包装清单	物品名称	数量	单位
	10口全千兆Bypass网管工业交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33010FM-BY	L2+网管型8个10/100/1000M   RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。	12/24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只



电源选型表



名称	型号	描述	单位
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只





相关产品信息



设备名称	设备信息
ONV-IPS33006FM-BY	L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。

[template] => 0 [thumb] => /Uploads/202401/65b7204d96d28.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2056 [hits] => 1889 [createtime] => 1706500122 [updatetime] => 1706500539 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1254.html [xinghao] => ONV-IPS33010FM-BY [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b720a56a292.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b720a9abc63.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b720ae7cbe8.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b720b340e5d.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b720b80281c.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV- IPS33010FM-BY
端口特征
固定端口	8个10/100/1000Base-T   RJ45端口(Data) 2个100/1000Base-X   SFP上联光口插槽(Data) 1个Console   RS232控制口(115200，N，8，1) 2组V+，V- 冗余DC电源接口(5P凤凰端子)
Bypass光口	电源ON：P1——P4互通，P2——P3互通
	电源OFF：P1——P3直通
网口特性	1-8口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（仅支持单模单纤光模块，LC）
光缆	单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	128Gbps （无阻塞）
包转发率@64byte	14.88Mpps
CPU	500MHz
DRAM	1G
FLASH	128M
MAC地址表	8K
包转发缓存	4.1M
巨型帧	10K
LED指示灯	电源指示灯：PWR(绿色)；系统指示灯：SYS(绿色)；网络指示灯：Link(黄色)，光口：L/A(绿色)
一键还原开关	有（按住开关10秒后松开，即可恢复出厂设置）
电源特征
工作电压	直流DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜8W；满载功耗：＜12W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47mm
净重/毛重	＜0.7kg / ＜1.1kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow   Interval)
三层功能	支持L2+网管功能， 支持IPV4静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置
端口汇聚	支持LACP动态聚合 支持静态聚合 支持最大5个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持基于端口的IEEE802.1X认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Snooping
管理与维护	支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检查 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
系统要求	Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; Cat5e以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [9] => Array ( [id] => 1252 [catid] => 20 [userid] => 4 [username] => admin001 [title] => 6口全千兆Bypass网管工业交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS33006FM-BY系列是ONV自主研发的全千兆二层网管Bypass工业以太网交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。 [content] =>

产品概述

ONV-IPS33006FM-BY系列是ONV自主研发的全千兆二层网管Bypass工业以太网交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。该交换机集成了Bypass光切换模块，当交换机出现电源中断，光纤自动切换至旁路直通状态，避免因为交换机故障引起通信中断，保证网络传输的可靠性。

ONV-IPS33006FM-BY具备L2+网管功能，支持IPV4管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。ONV-IPS33006FM-BY工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点

n  千兆接入，光口上行,集成Bypass功能

◇  全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇  所有端口支持无阻塞线速转发，传输更流畅。

◇  支持IEEE 802.3x全双工流控和Backpressure半双工流控。

◇  支持物理型单模单纤光路旁通（Bypass)功能，纯硬件切换，切换时间短、不影响数据传输速率，提升网络系统的稳定性。



n  强大业务处理能力

◇  支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Access、Trunk、Hybrid三种类型端口配置。

◇  支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇  支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇  支持IGMP V1/V2/V3组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

◇  支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。

◇  支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



n  完备的安全防护机制

◇  支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇  支持端口隔离。

◇  支持端口广播风暴抑制。

◇  支持IP+MAC+端口+VLAN四元灵活组合绑定功能。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。



n  轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。



包装清单

包装清单	物品名称	数量	单位
	6口全千兆Bypass网管工业交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33006FM-BY	L2+网管型4个10/100/1000M   RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只





电源选型表



名称	型号	描述	单位
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只





相关产品信息



设备名称	设备信息
ONV-IPS33010FM-BY	L2+网管型8个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，Bypass工业以太网交换机，支持双DC冗余电源输入，导轨式安装。

[template] => 0 [thumb] => /Uploads/202401/65b71ac943f4f.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2055 [hits] => 1632 [createtime] => 1706498675 [updatetime] => 1706500546 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1252.html [xinghao] => ONV-IPS33006FM-BY [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b71ae1ae6d7.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b71ae7987da.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b71aece902d.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b71af14a9de.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b71af83b260.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV- IPS33006FM-BY
端口特征
固定端口	4个10/100/1000Base-T   RJ45端口（Data） 2个100/1000Base-X   SFP上联光口插槽 (Data) 1个Console   RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（5P凤凰端子）
Bypass光口	电源ON：P1——P4互通，P2——P3互通
	电源OFF：P1——P3直通
网口特性	1-4口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（仅支持单模单纤光模块，LC）
光缆	单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM   。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	64Gbps （无阻塞）
包转发率@64byte	8.93Mpps
CPU	500MHz
DRAM	1G
FLASH	128M
MAC地址表	8K
包转发缓存	4M
巨型帧	10K
LED指示灯	电源/系统指示灯 ：SYS(绿色)；   网络指示灯：Link（黄色）；光口指示灯：L/A（绿色）
一键还原开关	有（按住开关10秒后松开，即可恢复出厂设置）
电源特征
工作电压	直流DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜8W；满载功耗：＜12W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47mm
净重/毛重	＜0.6kg / ＜0.8kg
安装方式	桌面式、35mm DIN导轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow   Interval)
三层功能	支持L2+网管功能， 支持IPV4静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置
端口汇聚	支持LACP动态聚合 支持静态聚合 支持最大3个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping   v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持基于端口的IEEE802.1X认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Snooping
管理与维护	支持Console/AUX   Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检查 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
系统要求	Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [10] => Array ( [id] => 1122 [catid] => 20 [userid] => 3 [username] => admin [title] => 28口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 光网视交换机-28口交换机-光纤交换机-二层交换机-接入交换机-汇聚交换机 [description] => 具备16个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个100/1000M SFP光口插槽（复用口）， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜35W；满载功耗：＜60W [content] =>

产品概述
ONV-IPS33228FM系列是ONV自主研发的二层网管以太网交换机，支持16个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+4个100/1000M SFP千兆光口插槽（复用口）。所有端口支持线速转发。
ONV-IPS33228FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
全千兆线速接入，光口上行
◇全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。

设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。


产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	28口全千兆网管工业以太网交换机	1	台
	AC电源线	1	根
	RJ45-DB9适配转换线	1	根
	五金安装套件	1	对
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

相关产品信息

[template] => 0 [thumb] => /Uploads/202009/5f6302ba0a398.jpg [thumb_alt] => 交换机-工业交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2054 [hits] => 7669 [createtime] => 1600323726 [updatetime] => 1600325772 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1122.html [xinghao] => ONV-IPS33228FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202009/5f63045ad4e71.jpg [filename] => 1 (2).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202009/5f63045b065d9.jpg [filename] => 1 (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202009/5f63045b267bf.jpg [filename] => 1 (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202009/5f630473562f5.jpg [filename] => 1 (1).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202009/5f6305c3e84ad.pdf|ONV-IPS33228FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 3 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [11] => Array ( [id] => 1121 [catid] => 20 [userid] => 3 [username] => admin [title] => 24口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 工业交换机-光纤交换机-以太网交换机-监控交换机-网管交换机 [description] => 具备16个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜15W；满载功耗：＜30W [content] =>

产品概述
ONV-IPS33024FM-8F系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机，支持16个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33024FM-8F具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。


产品特点
千兆接入，光口上行
◇全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 导轨式工业级系列产品默认不配置电源，需要独立购买，建议选用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。


产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	24口全千兆网管工业以太网交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33024FM-8F	L2+网管型16个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路告警开关量输出，支持导轨式安装。	30W
说明：本产品默认不配套电源和SFP光模块，如需选购，请参考配件产品信息。

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202009/5f62fbaf97bd6.jpg [thumb_alt] => 24口光纤交换机-工业交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2053 [hits] => 7723 [createtime] => 1600322092 [updatetime] => 1600323632 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1121.html [xinghao] => ONV-IPS33024FM-8F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202009/5f62fc3852054.jpg [filename] => ONV-IPS33024FM (2).jpg [filealt] => 光纤交换机 ) [1] => Array ( [filepath] => /Uploads/202009/5f62fc4796771.jpg [filename] => ONV-IPS33024FM (1).jpg [filealt] => 二层交换机 ) [2] => Array ( [filepath] => /Uploads/202009/5f62fc47b85cf.jpg [filename] => ONV-IPS33024FM (3).jpg [filealt] => 接入交换机 ) [3] => Array ( [filepath] => /Uploads/202009/5f62fc47d83f0.jpg [filename] => ONV-IPS33024FM (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV- IPS33024FM-8F
端口特征
固定端口	16个10/100/1000Base-T POE口（Data/Power） 8个100/1000Base-X SFP上联光口插槽 (Data) 1个Console RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（6P凤凰端子） 1组掉电告警开关量接口（FAULT）
网口特性	1-16口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光口扩展	支持Turbo超频2.5G光模块扩展及组环网
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；  单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	256Gbps （无阻塞）
包转发率@64byte	35.71Mpps
MAC地址表	8K
包转发缓存	8M
巨型帧	9.6K
LED指示灯	电源指示灯：PWR(绿色)，系统运行指示灯：SYS(绿色)；网络指示灯：Link（黄色）；光口指示灯：L/A（绿色）
一键还原开关	有（按住开关10秒后松开，即可恢复出厂设置）
电源特征
总功率/输入电压	30W，直流(DC12-48V)
整机功耗	待机功耗：＜15W；满载功耗：＜30W
输入电源接口	12-48VDC宽电压；6Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源24V/30W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	166*149*89mm
净重/毛重	＜2.2kg / ＜2.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置
三层功能	支持L2+网管功能，支持IPV4/IPV6管理 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置
端口汇聚	支持LACP 支持静态聚合 支持最大12个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
工业级环网协议	支持G.8032(ERPS)，最多支持255个环，每环最多支持1024个设备 环网自愈时间小于20ms
组播	支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping
管理与维护	支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
系统要求	Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202009/5f62fcc882b87.pdf|ONV-IPS33024FM-8F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 4 [xxdkgy] => 2 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) )
