产品概述
ONV-IPS33016M系列是ONV自主研发的全千兆二层网管工业以太网交换机,支持16个10/100/1000Base-T自适应RJ45端口。所有端口支持线速转发。
ONV-IPS33016M具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆接入,线速传输
◇支持线速全千兆自适应以太网口,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。◇ 导轨式工业级系列产品默认不配置电源,需要独立购买,建议选用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

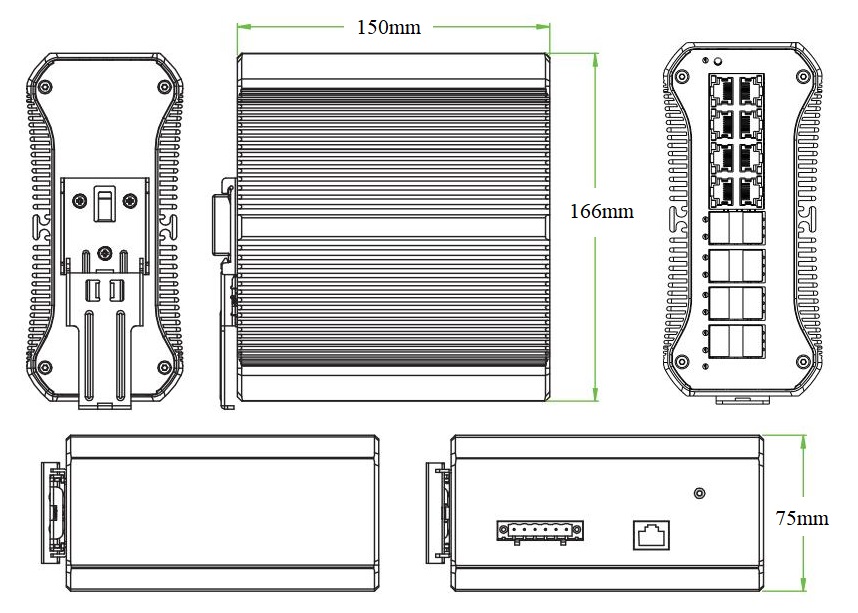

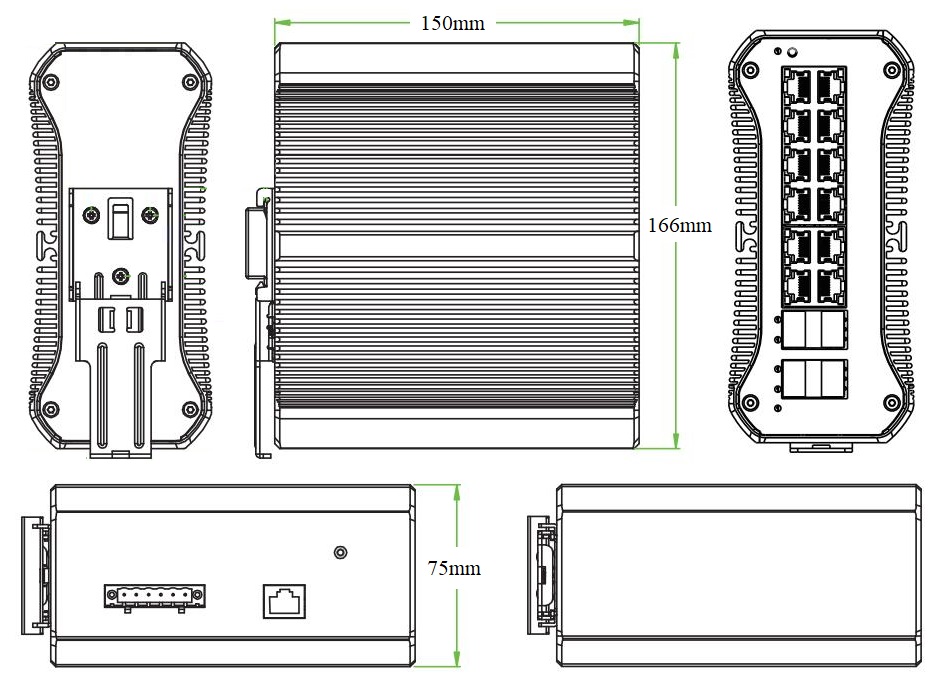

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
16口全千兆网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS33016M |
L2+网管型16个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入(凤凰端子连接),支持导轨式安装。 |
24W |
说明:本产品默认不配套电源,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.35A 额定输出电压:DC 24V 1.0A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33064FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33084FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |

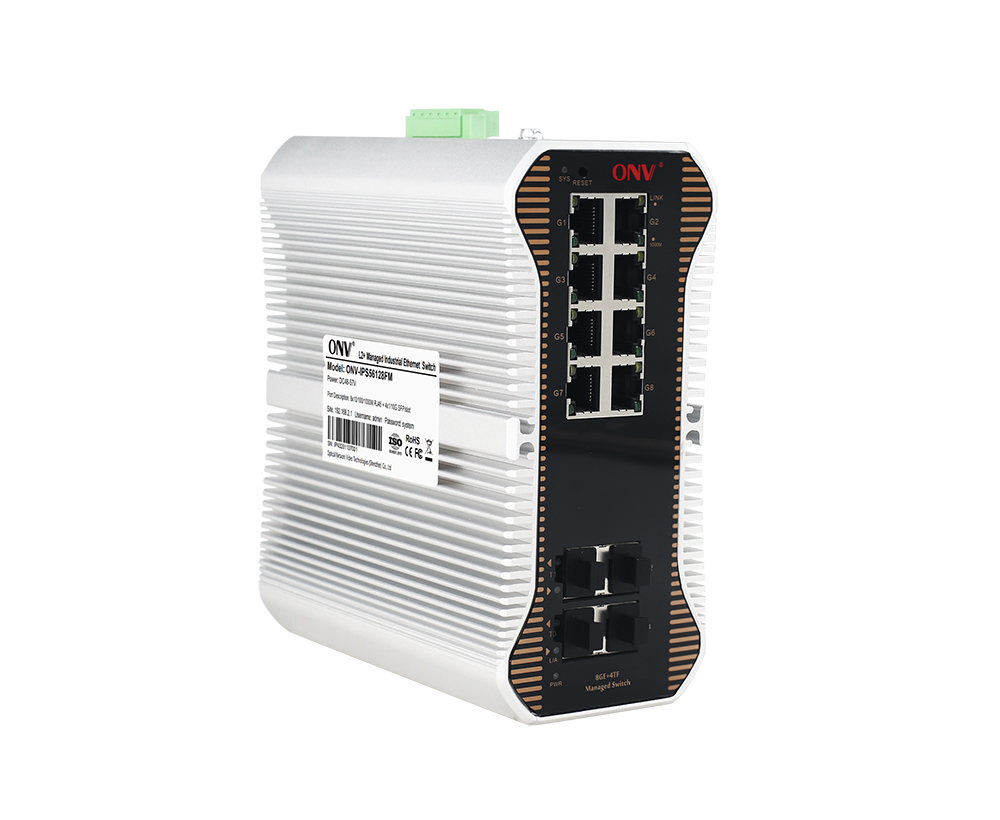

ONV-IPS33108FM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33148FM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |

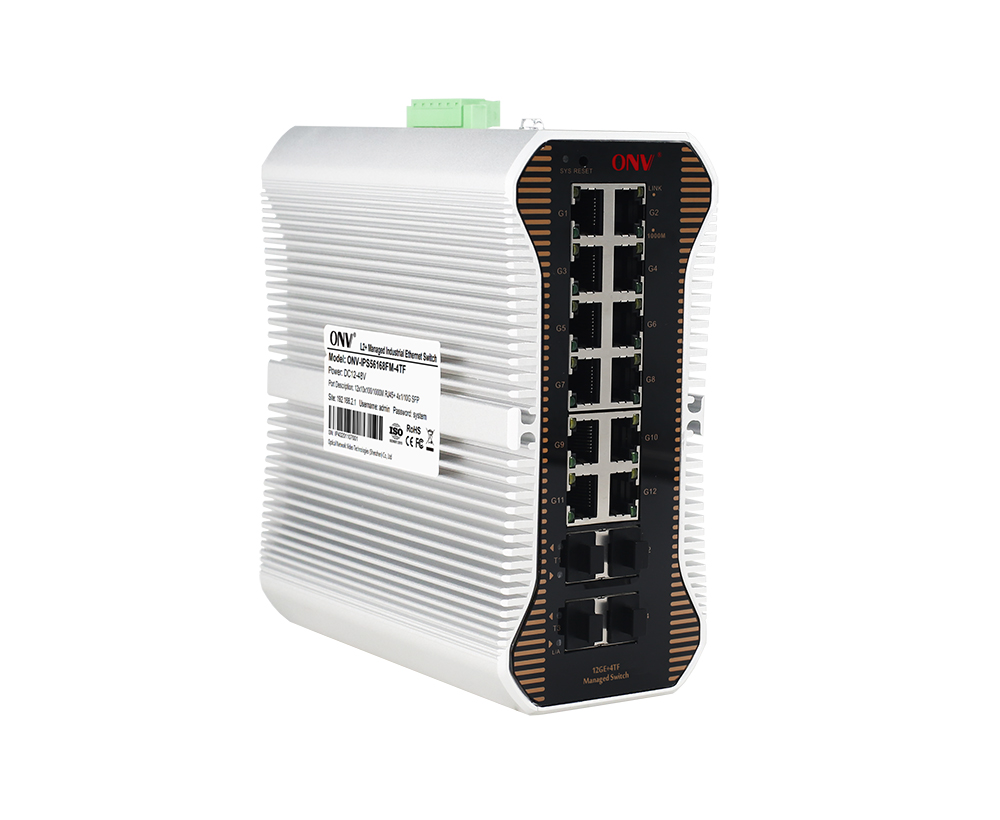

ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
型号 |
ONV- IPS33016M |
端口特征 |
|
固定端口 |
16个10/100/1000Base-T RJ45端口(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
网口特性 |
1-16口10/100/1000Base-T自动侦测, 全/半双工MDI/MDI-X自适应 |
双绞线传输 |
10BASE-T:Cat3,4,5 UTP(≤100 meter) 100BASE-TX:Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) |
交换芯片参数 |
|
网管类型 |
L2+ |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3x |
转发模式 |
存储转发(全线速) |
背板带宽 |
256Gbps (无阻塞) |
包转发率@64byte |
23.81Mpps |
MAC地址表 |
8K |
包转发缓存 |
6M |
巨型帧 |
9.6K |
LED指示灯 |
电源指示灯:PWR(绿色),系统运行指示灯:SYS(绿色); 网络指示灯:Link(黄色) |
一键还原开关 |
有(按住10秒后松开,即可恢复出厂设置) |
电源特征 |
|
总功率/输入电压 |
24W,直流(DC12-48V) |
整机功耗 |
待机功耗:<10W;满载功耗:<20W |
输入电压与接口 |
12-48VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
配套电源 |
无,可选购工业电源24V/24W,见配件信息表选购使用 |
物理规格参数 |
|
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
165*148*54mm |
净重/毛重 |
<1.2kg / <1.5kg |
安装方式 |
桌面式、35mm DIN导轨式安装 |
产品认证与质保 |
|
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机5年,终身维护 |
网管业务特性 |
|
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
端口汇聚 |
支持LACP 支持静态聚合 支持最大8个聚合组,每个聚合组最大支持8个端口 |
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
镜像 |
支持基本端口的双向流量镜像 |
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
产品概述
ONV-IPS38048FM系列是ONV自主研发的三层网管以太网交换机,支持48个10/100/1000Base-T自适应RJ45口+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。
ONV-IPS38048FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38048FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆线速接入,万兆上行
◇ 全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持端口+MAC绑定,IP+MAC+端口绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇,镀锌钢材金属外壳+铝合金散热板组合,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
52口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
2 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
ONV-IPS38048FM |
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。 |
选配信息
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630-G |
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632-G |
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G-SC |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G-SC |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
10G光模块 |
ONV-6630-G |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832-G |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33-G |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27-G |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
相关产品
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38028FM |
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38036FM |
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38368FM |
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38448FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
产品概述
ONV-IPS38448FM系列是ONV自主研发的三层网管以太网多光口交换机,支持12个10/100/1000Base-T自适应RJ45端口+28个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS38448FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38448FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆线速接入,万兆上行
◇ 全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持端口+MAC绑定,IP+MAC+端口绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇,镀锌钢材金属外壳+铝合金散热板组合,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
44口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
2 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
ONV-IPS38448FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。 |
选配信息
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630-G |
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632-G |
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G-SC |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G-SC |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
10G光模块 |
ONV-6630-G |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832-G |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33-G |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27-G |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
相关产品
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38028FM |
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38036FM |
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38048FM |
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38368FM |
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
产品概述
ONV-IPS38368FM系列是ONV自主研发的三层网管以太网多光口交换机,支持8个10/100/1000Base-T自适应RJ45端口+24个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS38368FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38368FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆线速接入,万兆上行
◇ 全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持端口+MAC绑定,IP+MAC+端口绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇,镀锌钢材金属外壳+铝合金散热板组合,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
36口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
2 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
ONV-IPS38368FM |
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。 |
选配信息
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630-G |
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632-G |
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G-SC |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G-SC |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
10G光模块 |
ONV-6630-G |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832-G |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33-G |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27-G |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
相关产品
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38028FM |
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38036FM |
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38048FM |
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38448FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
产品概述
ONV-IPS38036FM系列是ONV自主研发的三层网管以太网交换机,支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。
ONV-IPS38036FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38036FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆线速接入,万兆上行
◇ 全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持端口+MAC绑定,IP+MAC+端口绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇,镀锌钢材金属外壳+铝合金散热板组合,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
36口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
2 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
ONV-IPS38036FM |
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
2*60W |
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。 |
选配信息
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630-G |
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632-G |
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G-SC |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G-SC |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
10G光模块 |
ONV-6630-G |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832-G |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33-G |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27-G |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
相关产品
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38028FM |
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38048FM |
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38368FM |
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
ONV-IPS38448FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
产品概述
ONV-IPS38028FM系列是ONV自主研发的万兆上联三层网管工业以太网光纤交换机,支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS38028FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38028FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 千兆接入,万兆上行
◇ 全系列支持“千兆以太网口+万兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇,镀锌钢材金属外壳+铝合金散热板组合,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A),轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单
物品名称
数量
单位
28口万兆上联三层网管工业以太网交换机
1
台
AC电源线
2
根
RJ45-DB9适配转换线
1
根
五金安装套件(挂耳)
1
对
快速使用指南
1
份
保修卡与合格证
1
份
订购信息
设备名称
设备信息
建议电源功率
ONV-IPS36028FM
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
2*60W
ONV-IPS38028FM
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
2*60W
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。
选配信息
光模块选型表
名称
型号
描述
单位
1.25G光模块
ONV-2630-G
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。
只
ONV-2632-G
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。
只
ONV-2612-T-G
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。
只
ONV-2613-R-G
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。
只
ONV-2612-T-G-SC
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。
只
ONV-2613-R-G-SC
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。
只
10G光模块
ONV-6630-G
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。
只
ONV-7832-G
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。
只
ONV-7832-33-G
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。
只
ONV-7832-27-G
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。
只
相关产品
设备名称
设备信息
ONV-IPS33018FM
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
ONV-IPS33026FM
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
ONV-IPS38036FM
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
ONV-IPS38048FM
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
ONV-IPS38368FM
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
ONV-IPS38448FM
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。
产品概述
ONV-IPS38248FM-8G系列是ONV自主研发的万兆上联三层网管工业以太网光纤交换机,支持20个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽,所有端口支持线速转发。
ONV-IPS38248FM-8G具备L3网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS38248FM-8G工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆端口,万兆上行
◇全系列支持“以太网口+光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议,支持ERPS工业环网保护协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X、SSH认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离,端口镜像
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
24口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9 网管配置适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
建议电源功率 |
|
ONV-IPS36248FM-8G |
L2+/L3网管型20个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,支持导轨式安装。 |
60W |
ONV-IPS38248FM-8G |
60W |
|
说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2612-T-G |
工业级SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2613-R-G |
工业级SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
名称 |
型号 |
描述 |
单位 |
工业60W导轨电源 |
GWS-DP60-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,1.0A 额定输出电压:DC 24V 2.5A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS36168FM |
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
ONV-IPS38168FM |
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS36248FM |
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS38248FM |
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
型号 |
ONV- IPS36248FM-8G |
ONV- IPS38248FM-8G |
端口特征 |
||
固定端口 |
20个10/100/1000Base-T 上联RJ45端口(Data) 4个1/10G 万兆SFP+上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
|
网口特性 |
1-20口10/100/1000Base-T自动侦测, 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 850nm ,传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-LR/SR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
89.28Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯:PWR(绿色);系统运行指示灯:SYS(绿色); 网络指示灯: Link(黄色);光口指示灯:L/A(绿色); |
|
一键还原开关 |
有(按住开关10秒后松开,即可恢复出厂设置) |
|
电源特征 |
||
总功率/输入电压 |
36W/48VDC |
|
整机功耗 |
待机功耗:<30W;满载功耗:<36W |
|
输入电压与接口 |
12-48VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
|
配套电源 |
无,可选购工业电源24V/60W,见配件信息表选购使用 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
166*149*89mm |
|
净重/毛重 |
<2.2kg / <2.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6双栈管理 支持三层路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大12个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; |
产品概述
ONV-IPS38248FM系列是ONV自主研发的万兆上联三层网管工业以太网交换机,支持12个10/100/1000Base-T RJ45端口+8个100/1000Base-X SFP光口插槽+4个1/10G万兆SFP+光口插槽,所有端口支持线速转发。
ONV-IPS38248FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38248FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆端口,万兆上行
◇ 全系列支持“以太网口+光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持STP/RSTP/MSTP生产树协议,支持ERPS工业环网保护协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X、SSH认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离,端口镜像
◇ 支持端口广播风暴抑制
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
24口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9 网管配置适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36248FM |
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
60W |
ONV-IPS38248FM |
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
60W |
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。 |
选配信息
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630-G |
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632-G |
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G-SC |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G-SC |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
10G光模块 |
ONV-6630-G |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832-G |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33-G |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27-G |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
电源选型表
名称 |
型号 |
描述 |
单位 |
工业60W导轨电源 |
GWS-DP60-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,1.0A 额定输出电压:DC 24V 2.5A 工作温度:-40℃—+70℃ |
只 |
相关产品信息
设备名称 |
设备信息 |
ONV-IPS36168FM |
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS38168FM |
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS36248FM-8G |
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,支持导轨式安装。 |
ONV-IPS38248FM-8G |
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,支持导轨式安装。 |
产品概述
ONV-IPS38168FM系列是ONV自主研发的万兆上联三层网管工业以太网光纤交换机,支持12个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽,所有端口支持线速转发。
ONV-IPS38168FM具备L3网管功能,支持IPV4/IPV6管理,支持动态路由全线速转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
ONV-IPS38168FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 全千兆端口,万兆上行
◇ 全系列支持“以太网口+光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持STP/RSTP/MSTP生产树协议,支持ERPS工业环网保护协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X、SSH认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离,端口镜像
◇ 支持端口广播风暴抑制
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
产品连接拓扑
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
16口万兆上联三层网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9 网管配置适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36168FM |
L2+网管型12个10/100/1000M RJ45端口+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
60W |
ONV-IPS38168FM |
L3网管型12个10/100/1000M RJ45端口+ 4口1/10G SFP+万兆光口插槽,工业以太网汇聚/核心交换机,内置冗余双电源,支持2AC+DC电源端子输入,支持1U/19寸机柜安装。 |
60W |
说明:本产品默认不配套SFP+光模块,如需选购,请参考配件产品信息。 |
选配信息
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630-G |
工业SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632-G |
工业SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G-SC |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G-SC |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
10G光模块 |
ONV-6630-G |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832-G |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33-G |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27-G |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
电源选型表
名称 |
型号 |
描述 |
单位 |
工业36W导轨电源 |
GWS-DP36-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.56A 额定输出电压:DC 24V 1.5A 工作温度:-40℃—+70℃ |
只 |
相关产品信息
设备名称 |
设备信息 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
ONV-IPS36248FM |
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装 |
ONV-IPS38248FM |
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装 |
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
产品概述
ONV-IPS36048FM系列是ONV自主研发的二层网管以太网交换机,支持48个10/100/1000Base-T自适应RJ45口+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。
ONV-IPS36048FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆线速接入,万兆上行
◇全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定,IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
52口万兆上联网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
ONV-IPS38048FM |
L3网管型48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS336028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS36048FM |
ONV-IPS38048FM |
端口特征 |
||
固定端口 |
48个10/100/1000Base-T RJ45端口(Data) 4个1/10G 万兆SFP+上联光口 (Data) 1个Console控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12-48V 直流输入接口(支持反接保护功能) 1路告警开关量接口(FAULT) |
|
网口特性 |
1-48口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
131Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link/Act(黄色),光口: L/A(绿色); |
|
一键还原开关 |
有 |
|
电源特征 |
||
总功率/输入电压 |
60W(AC100-240V) |
|
整机功耗 |
待机功耗:<35W;满载功耗:<60W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.65A |
|
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*298*44mm |
|
净重/毛重 |
<5.0kg / <5.8kg |
|
安装方式 |
桌面式、1U/19寸机柜安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能, 支持三层静态路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6管理 支持三层静态路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大26个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NM |
产品概述
ONV-IPS36448FM系列是ONV自主研发的二层网管以太网多光口交换机,支持12个10/100/1000Base-T自适应RJ45端口+28个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS36448FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆线速接入,万兆上行
◇全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定,IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
44口万兆上联网管工业以太网光纤交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
ONV-IPS38448FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS336028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS36448FM |
ONV-IPS38448FM |
端口特征 |
||
固定端口 |
12个10/100/1000Base-T RJ45端口(Data) 28个100/1000Base-X SFP光口插槽(Data) 4个1/10G 万兆SFP+上联光口插槽 (Data) 1个Console控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12-48V 直流输入接口(支持反接保护功能) 1路告警开关量接口(FAULT) |
|
网口特性 |
1-12口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
119.04Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link/Act(黄色),光口: L/A(绿色); |
|
一键还原开关 |
有 |
|
电源特征 |
||
总功率/输入电压 |
60W(AC100-240V) |
|
整机功耗 |
待机功耗:<35W;满载功耗:<55W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.65A |
|
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*298*44mm |
|
净重/毛重 |
<5.3kg / <5.8kg |
|
安装方式 |
桌面式、1U/19寸机柜安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能, 支持三层软件路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6管理 支持三层软件路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大22个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支 |
产品概述
ONV-IPS36368FM系列是ONV自主研发的二层网管以太网多光口交换机,支持8个10/100/1000Base-T自适应RJ45端口+24个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS36368FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆线速接入,万兆上行
◇全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定,IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
36口万兆上联网管工业以太网光纤交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS36368FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
ONV-IPS38368FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS36368FM |
ONV-IPS38368FM |
端口特征 |
||
固定端口 |
8个10/100/1000Base-T RJ45端口(Data) 24个100/1000Base-X SFP光口插槽(Data) 4个1/10G 万兆SFP+上联光口插槽 (Data) 1个Console控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12V 直流输入接口(支持反接保护功能) 1路告警开关量接口(FAULT) |
|
网口特性 |
1-8口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
107.14Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link/Act(黄色),光口: L/A(绿色); |
|
一键还原开关 |
有 |
|
电源特征 |
||
总功率/输入电压 |
60W(AC100-240V) |
|
整机功耗 |
待机功耗:<35W;满载功耗:<50W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.65A |
|
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12V输入接口;1路告警开关接口;1组AC电源输入接口 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*298*44mm |
|
净重/毛重 |
<5.3kg / <5.8kg |
|
安装方式 |
桌面式、1U/19寸机柜安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能, 支持三层软件路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6管理 支持三层软件路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大18个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即 |
