产品概述

ONV-IPS33148FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机，支持10个10/100/1000Base-T自适应RJ45端口+4个100/1000Base-X SFP光口插槽。所有端口支持线速转发。

ONV-IPS33148FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。

ONV-IPS33148FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。网络。

产品特色点

● 光口强大功能，多种光纤速度方式接入，光口上行

◇ SFP千兆光纤口上联口支持提速功能，最大支持2.5Gbps线速交换，可组专业高速环网；

◇ SFP千兆光纤口支持1000M或100M定速设定，可以连接100M光口设备或1000M光口设备；

◇ SFP光纤端口支持DDM类型设置，匹配兼容各个不同厂家的光纤网络交换设备。

● 超强防雷保护功能设计，双电源备份功能，掉电告警开关，超宽压范围输入

◇ 设备接触放电等级8KV，空气放电等级15KV；端口防雷等级共模4KV，差模2KV；

◇ 工业双电源输入，主备用电源设计，可同时供电或单独供电，同时供电时电源电压输入需同样的电压值；

◇ 超宽电源电压输入范围，DC INPUT：12-48V，<20W。



● 强大业务处理能力

◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。

◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

● 完备的安全防护机制

◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离。

◇ 支持端口广播风暴抑制。

◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

● 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。

● 轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、Ping检测、线缆长度检测。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	14口全千兆网管工业以太网交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33148FM	L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量接口，导轨式安装。	24W
ONV-IPS33128FM	L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，导轨式安装。	24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息

SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

名称	型号	描述	单位
工业24W导轨电源	GWS-DP24-24	导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃	只

相关产品信息

设备名称	设备信息
ONV-IPS33064FM	L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，导轨式安装。
ONV-IPS33084FM	L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，导轨式安装。
ONV-IPS33108FM	L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，导轨式安装。
ONV-IPS33168FM	L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，导轨式安装。
ONV-IPS33168FM-4GF	L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量输出，导轨式安装。
ONV-IPS38168FM	L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网核心光纤交换机，支持双DC冗余电源输入，1路掉电告警开关量输出，导轨式安装。

[detailpic] => [applications] =>

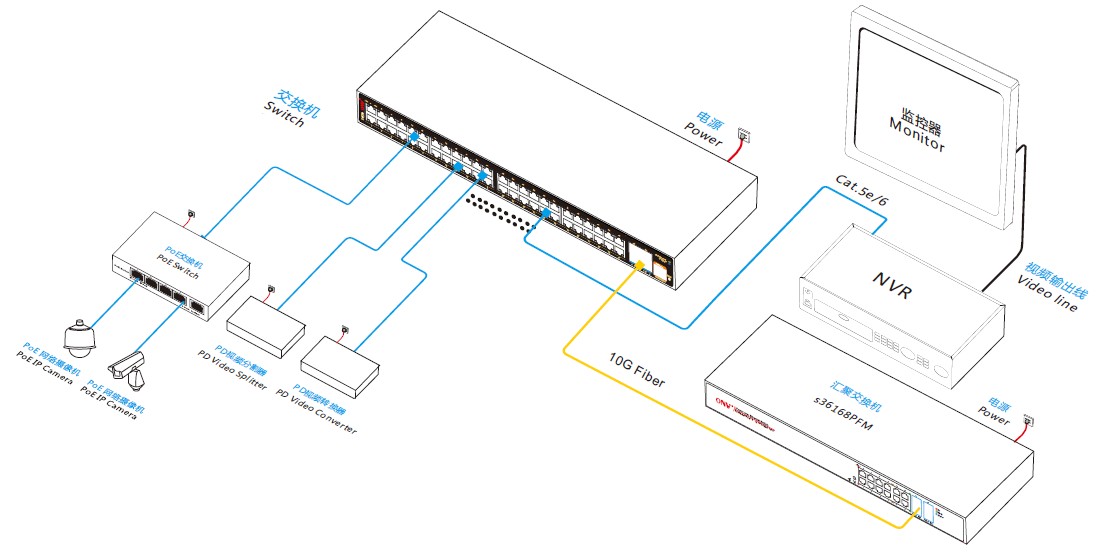

1、环网组网架构图


2、WEB网管功能界面图


3、特点概括图

[attachments] => [attachmentss] => /Uploads/202007/5efec432d1058.pdf|ONV-IPS33148FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [1] => Array ( [id] => 529 [catid] => 20 [userid] => 3 [username] => admin [title] => 14口全千兆网管工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 14口工业交换机_千兆交换机_网管交换机_工业以太网交换机_工业交换机_交换机_交换机价格 [description] => 具备2口10/100/1000M 电口+12口100/1000M SFP 插槽工业以太网光纤交换机， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜5W；满载功耗：＜15W [content] =>

产品概述
ONV-IPS33012FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机，支持2个10/100/1000Base-T自适应RJ45端口+12个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33012FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。
ONV-IPS33012FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。网络。

产品特色点
● 光口强大功能，多种光纤速度方式接入，光口上行
◇ SFP千兆光纤口上联口支持提速功能，最大支持2.5Gbps线速交换，可组专业高速环网；
◇ SFP千兆光纤口支持1000M或100M定速设定，可以连接100M光口设备或1000M光口设备；
◇ SFP光纤端口支持DDM类型设置，匹配兼容各个不同厂家的光纤网络交换设备。


● 超强防雷保护功能设计，双电源备份功能，超宽压范围输入
◇ 设备接触放电等级8KV，空气放电等级15KV；端口防雷等级共模4KV，差模2KV；
◇ 工业双电源输入，主备用电源设计，可同时供电或单独供电，同时供电时电源电压输入需同样的电压值；
◇ 超宽电源电压输入范围，DC INPUT：12-48V，<20W。

● 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

● 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），轻松了解设备工作状态。



● 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、Ping检测、线缆长度检测。

产品尺寸规格

包装清单

型号	ONV- IPS33128FM	ONV- IPS33148FM
端口特征
固定端口	10个10/100/1000Base-T RJ45端口(Data) 2个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口(115200，N，8，1) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	10个10/100/1000Base-T RJ45端口(Data) 4个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口(115200，N，8，1) 2组V+，V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口（FAULT）
网口特性	1-10口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光口扩展	无		支持Turbo超频2.5G光模块扩展及组环网
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	192Gbps （无阻塞）	256Gbps （无阻塞）
包转发率@64byte	17.86Mpps	20.83Mpps
MAC地址表	8K
包转发缓存	6M
巨型帧	9.6K
LED指示灯	电源指示灯 ：PWR(绿色) ；系统指示灯：SYS(绿色)；网络指示灯 ：Link(黄色)，光口： L/A(绿色)；
一键还原开关	有
电源特征
工作电压	直流DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护	直流DC12-48V超宽供电电压，工规6P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜8W；满载功耗：＜13W	待机功耗：＜10W；满载功耗：＜15W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	165*148*54mm
净重/毛重	＜0.8kg / ＜1.3kg	＜1.1kg / ＜1.4kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置
三层功能	支持L2+网管功能，支持IPV4/IPV6管理 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置
端口汇聚	支持LACP 支持静态聚合 支持最大6/7个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
工业级环网协议	支持G.8032(ERPS)，最多支持255个环，每环最多支持1024个设备 环网自愈时间小于20ms
组播	支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping
管理与维护	支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看

包装清单	物品名称	数量	单位
	14口全千兆网管工业以太网光纤交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202004/5ea00a8c2df03.jpg [thumb_alt] => 14-port 工业以太网交换机_工业交换机_交换机_交换机价格managed industrial fiber switch,fiber switch [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2026 [hits] => 5953 [createtime] => 1577560162 [updatetime] => 1599708608 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/529.html [xinghao] => ONV-IPS33012FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5ea00ad0ee7c7.jpg [filename] => ONV-IPS31012FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5ea00ad2b3d6a.jpg [filename] => ONV-IPS31012FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5ea00ad45a638.jpg [filename] => ONV-IPS31012FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5ea00ad4e909f.jpg [filename] => ONV-IPS31012FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] =>

1、环网组网架构图


2、WEB网管功能界面图


3、特点概括图

[attachments] => [attachmentss] => /Uploads/202007/5efea0be5f054.pdf|ONV-IPS33012FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [2] => Array ( [id] => 1179 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 千兆交换机_程控交换机_光纤交换机_监控交换机_电话交换机_交换机配置 [description] => 具备8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜8W；满载功耗：＜12W [content] =>

产品概述
ONV-IPS33108FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33108FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。ONV-IPS33108FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆接入，光口上行
◇全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	10口全千兆网管工业以太网交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/201912/5dedcece6033d.jpg [thumb_alt] => 10口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2025 [hits] => 6380 [createtime] => 1575866030 [updatetime] => 1599716317 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1179.html [xinghao] => ONV-IPS33108FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e8834b0cbf11.jpg [filename] => ONV-IPS33108FM官网.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e8834b2dd61c.jpg [filename] => ONV-IPS33108PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e8834b383ada.jpg [filename] => ONV-IPS33108PFM (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202007/5efc57d80d82d.pdf|ONV-IPS33108FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [3] => Array ( [id] => 271 [catid] => 20 [userid] => 3 [username] => admin [title] => 8口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备4口10/100/1000M 电口+4口100/1000M SFP 插槽工业以太网光纤交换机， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜8W；满载功耗：＜12W [content] =>

产品尺寸规格

[template] => 0 [thumb] => /Uploads/201912/5dedccbe27e83.jpg [thumb_alt] => 8口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2024 [hits] => 7030 [createtime] => 1575865497 [updatetime] => 1599708660 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/271.html [xinghao] => ONV-IPS33084FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e8839dd4eae1.jpg [filename] => ONV-IPS33084FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e8839deb960c.jpg [filename] => ONV-IPS33084FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e8839e1b6d28.jpg [filename] => ONV-IPS33084FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e8839e32bcf8.jpg [filename] => ONV-IPS33084FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202007/5efc4c621d616.pdf|ONV-IPS33084FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [4] => Array ( [id] => 302 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 6口交换机_以太网交换机_工业交换机_监控交换机_电话交换机_交换机配置 [description] => 具备4个10/100/1000M RJ45端口+2个100/1000M SFP 光口插槽工业以太网交换机， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜10W；满载功耗：＜22W [content] =>

[template] => 0 [thumb] => /Uploads/202004/5e86f60fcd0a8.jpg [thumb_alt] => 6口交换机_以太网交换机_工业交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2023 [hits] => 6569 [createtime] => 1577553455 [updatetime] => 1605776364 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/302.html [xinghao] => ONV-IPS33064FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e86f61e9ee1d.jpg [filename] => ONV-IPS33064FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e86f62df15e8.jpg [filename] => ONV-IPS33064FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e86f62e7d239.jpg [filename] => ONV-IPS33064FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e86f62fc4ea2.jpg [filename] => ONV-IPS33064FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202011/5fb633da0e969.pdf|ONV-IPS33064FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [5] => Array ( [id] => 1069 [catid] => 20 [userid] => 3 [username] => admin [title] => 12口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机 [description] => 具备10个10/100/1000M RJ45端口+2个1000M上联SFP光口插槽，POE供电交换机， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜8W；满载功耗：＜20W。 [content] =>

产品概述
ONV-IPS33128F系列是ONV自主研发的全千兆工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备10个千兆以太网自适应电口+2个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS33128F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便。

产品特色
● 千兆网口接入，千兆双光口上行
◇ 双千兆SFP光纤上联口，轻松实现高带宽长距离传输；
◇ 双光口设计，可级联，可链网，兼容全品牌SFP模块连接。

● 超强防雷保护功能设计，双电源备份功能，超宽压入
◇ 设备接触放电等级8KV，空气放电等级15KV；端口防雷等级共模4KV，差模2KV；
◇ 工业双电源输入，主备用电源设计，可同时供电或单独供电，同时供电时电源电压输入需同样的电压值；
◇ 电源电压输入范围超宽，DC INPUT：12-48V，20W。

● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。

产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	12口全千兆工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202007/5efc3d8b7c0d2.jpg [thumb_alt] => 12口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2021 [hits] => 7253 [createtime] => 1579116295 [updatetime] => 1599708708 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1069.html [xinghao] => ONV-IPS33128F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202007/5efc3deb6f8c6.jpg [filename] => ONV-IPS33128F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202007/5efc3debdeb74.jpg [filename] => ONV-IPS33128F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202007/5efc3dec50df2.jpg [filename] => ONV-IPS33128F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202007/5efc3decc2476.jpg [filename] => ONV-IPS33128F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33108F	ONV-IPS33128F
端口特征
固定端口	8个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	10个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-8/10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	20Gbps(无阻塞）	24Gbps(无阻塞）
包转发率@64byte	14.88Mpps	17.86Mpps
MAC地址表	8K
包转发缓存	4M
巨型帧	9.2K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
整机功耗	待机功耗：＜8W；满载功耗：＜20W
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源24W/24V，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47.5mm	165*148*54mm
净重/毛重	＜1.0kg / ＜1.3kg	＜1.3kg / ＜1.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

1、环网组网架构图

[attachments] => [attachmentss] => /Uploads/202007/5efc4210695ab.pdf|ONV-IPS33128F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [6] => Array ( [id] => 420 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机 [description] => 具备8个10/100/1000M RJ45端口+2个1000M上联SFP光口插槽，POE供电交换机， 端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜8W；满载功耗：＜20W。 [content] =>

产品概述
ONV-IPS33108F系列是ONV自主研发的全千兆工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备8个千兆以太网自适应电口+2个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS33108F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便。

产品特色
● 千兆网口接入，千兆双光口上行
◇ 双千兆SFP光纤上联口，轻松实现高带宽长距离传输；
◇ 双光口设计，可级联，可链网，兼容全品牌SFP模块连接。



● 超强防雷保护功能设计，双电源备份功能，超宽压入
◇ 设备接触放电等级8KV，空气放电等级15KV；端口防雷等级共模4KV，差模2KV；
◇ 工业双电源输入，主备用电源设计，可同时供电或单独供电，同时供电时电源电压输入需同样的电压值；
◇ 电源电压输入范围超宽，DC INPUT：12-48V，20W。



● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。



产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	10口全千兆工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202001/5e1f672428680.jpg [thumb_alt] => 10口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2020 [hits] => 6508 [createtime] => 1579116295 [updatetime] => 1599708724 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/420.html [xinghao] => ONV-IPS33108F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e1f672a461a5.jpg [filename] => ONV-IPS33108F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e1f672b40a18.jpg [filename] => ONV-IPS33108F (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e1f672c2d2a8.jpg [filename] => ONV-IPS33108F (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e1f672c9be9c.jpg [filename] => ONV-IPS33108F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33108F	ONV-IPS33128F
端口特征
固定端口	8个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	10个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-8/10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	20Gbps(无阻塞）	24Gbps(无阻塞）
包转发率@64byte	14.88Mpps	17.86Mpps
MAC地址表	8K
包转发缓存	4M
巨型帧	9.2K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
整机功耗	待机功耗：＜8W；满载功耗：＜20W
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源24W/24V，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47.5mm	165*148*54mm
净重/毛重	＜1.0kg / ＜1.3kg	＜1.3kg / ＜1.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

1、环网组网架构图

2、特点概括图

[attachments] => [attachmentss] => /Uploads/202007/5efc3564dd532.pdf|ONV-IPS33108F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [7] => Array ( [id] => 530 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 千兆交换机_程控交换机_光纤交换机_监控交换机_电话交换机 [description] => 具备10个10/100/1000M RJ45端口工业以太网交换机； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜6W；满载功耗：＜8W [content] =>

产品概述
ONV-IPS33108系列是ONV自主研发的全千兆工业以太网交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备10个千兆以太网自适应电口，所有端口支持全线速转发。
ONV-IPS33108工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速转发
◇ 全系列支持“千兆以太网口+双千兆电口上行”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	10口全千兆工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33064	非管理6个10/100/1000M RJ45端口工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
ONV-IPS33108	非管理10个10/100/1000M RJ45端口工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
说明：本产品默认不配套电源，如需选购，请参考配件产品信息。

选配信息
SFP光模块选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202004/5ea012507b2a5.jpg [thumb_alt] => 10口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2019 [hits] => 6831 [createtime] => 1579115945 [updatetime] => 1599708741 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/530.html [xinghao] => ONV-IPS33108 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5ea01263abbf6.jpg [filename] => ONV-IPS33108 (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5ea01264d2d7a.jpg [filename] => ONV-IPS33108 (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5ea01266211c8.jpg [filename] => ONV-IPS33108 (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5ea01267a40de.jpg [filename] => ONV-IPS33108 (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33064	ONV-IPS33108
端口特征
固定端口	6个10/100/1000Base-T RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子）	10个10/100/1000Base-T RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-6/10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	16Gbps(无阻塞）
包转发率@64byte	8.93Mpps	14.88Mpps
MAC地址表	8K
包转发缓存	2M	4M
巨型帧	9.2K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜4W；满载功耗：＜6W	待机功耗：＜6W；满载功耗：＜8W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm	145*134.5*47.5mm
净重/毛重	＜0.6kg / ＜0.8kg	＜1.0kg / ＜1.2kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202004/5ea012777e037.pdf|ONV-IPS33108 Datasheet.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [8] => Array ( [id] => 221 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 6口交换机_以太网交换机_工业交换机_交换机_千兆交换机_光网视交换机 [description] => 具备4个10/100/1000M RJ45端口+2个1000M上联SFP光口插槽； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜8W [content] =>

相关产品信息

[template] => 0 [thumb] => /Uploads/202007/5efc282bb7f29.jpg [thumb_alt] => 6口全千兆工业以太网光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2018 [hits] => 6548 [createtime] => 1574306823 [updatetime] => 1599708775 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/221.html [xinghao] => ONV-IPS33064F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e15a7764fe5c.jpg [filename] => ONV-IPS33064F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e15a77e3dfbf.jpg [filename] => ONV-IPS33064F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e15a789e52a9.jpg [filename] => ONV-IPS33064F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e15a796a2bc8.jpg [filename] => ONV-IPS33064F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33064F	ONV-IPS33064FG
端口特征
固定端口	4个10/100/1000Base-T RJ45端口(Data) 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	4个10/100/1000Base-T RJ45端口(Data) 1个10/100/1000Base-T 上联RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)
网口特性	1-4/5口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12Gbps(无阻塞）
包转发率@64byte	8.93Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9.2K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜5W；满载功耗：＜8W	待机功耗：＜6W；满载功耗：＜10W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.7kg / ＜1.0kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202007/5efc25dd9d3c5.pdf|ONV-IPS33064F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [9] => Array ( [id] => 418 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备6个10/100/1000M RJ45端口工业以太网交换机； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜4W；满载功耗：＜5W [content] =>

产品概述
ONV-IPS33064系列是ONV自主研发的全千兆工业以太网交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备6个千兆以太网自适应电口，所有端口支持全线速转发。
ONV-IPS33064工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速转发
◇ 全系列支持“千兆以太网口+双千兆电口上行”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	6口全千兆工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33064	非管理6个10/100/1000M RJ45端口工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
ONV-IPS33108	非管理10个10/100/1000M RJ45端口工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
说明：本产品默认不配套电源，如需选购，请参考配件产品信息。

选配信息
电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202003/5e60cda117bf4.jpg [thumb_alt] => 6口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2015 [hits] => 6620 [createtime] => 1579115945 [updatetime] => 1599708879 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/418.html [xinghao] => ONV-IPS33064 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202003/5e60cdc0cf657.jpg [filename] => ONV-IPS33064.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33064	ONV-IPS33108
端口特征
固定端口	6个10/100/1000Base-T RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子）	10个10/100/1000Base-T RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-6/10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	16Gbps(无阻塞）
包转发率@64byte	8.93Mpps	14.88Mpps
MAC地址表	8K
包转发缓存	2M	4M
巨型帧	9.2K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜4W；满载功耗：＜6W	待机功耗：＜6W；满载功耗：＜8W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm	145*134.5*47.5mm
净重/毛重	＜0.6kg / ＜0.8kg	＜1.0kg / ＜1.2kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202007/5efc06e6626cc.pdf|ONV-IPS33064 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [10] => Array ( [id] => 220 [catid] => 20 [userid] => 3 [username] => admin [title] => 4口全千兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备2个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜5W；满载功耗：＜7W [content] =>

相关产品信息

[template] => 0 [thumb] => /Uploads/201911/5dd603634ec42.jpg [thumb_alt] => 4口交换机_以太网交换机_工业交换机_交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2014 [hits] => 6207 [createtime] => 1574306651 [updatetime] => 1599708905 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/220.html [xinghao] => ONV-IPS33042F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202007/5efbf599aa822.jpg [filename] => 3.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202007/5efbf5abbd40e.jpg [filename] => 2.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202007/5efbf5abe2f68.jpg [filename] => 5.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202007/5efbf5b7395d6.jpg [filename] => 4.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33021F	ONV-IPS33032F	ONV-IPS33042F
端口特征
固定端口	1个10/100/1000Base-T RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	2个10/100/1000Base-T RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	2个10/100/1000Base-T RJ45端口(Data) 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)
网口特性	网口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	8Gbps(无阻塞）
包转发率@64byte	2.98Mpps	4.46Mpps	5.95Mpps
MAC地址表	8K
包转发缓存	1M
巨型帧	10K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜3W；满载功耗：＜5W	待机功耗：＜4W；满载功耗：＜6W	待机功耗：＜5W；满载功耗：＜7W
配套电源	无，可选购工业电源24V/24W,见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202007/5efbf63c5a58d.pdf|ONV-IPS33042F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [11] => Array ( [id] => 219 [catid] => 20 [userid] => 3 [username] => admin [title] => 3口全千兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备2个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜5W [content] =>

产品概述
ONV-IPS33032F系列是ONV自主研发的全千兆工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备2个千兆以太网自适应电口+1个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS33032F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速接入，千兆光口上行
◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	3口全千兆工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33021F	非管理1个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
ONV-IPS33032F	非管理2个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
ONV-IPS33042F	非管理2个10/100/1000M RJ45端口+ 2个1000M上联SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

相关产品信息

[template] => 0 [thumb] => /Uploads/202111/6184d7359aff5.jpg [thumb_alt] => 3-port gigabit 3口全千兆工业以太网光纤交换机 Ethernet switch,industrial switch,Ethernet switch [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2013 [hits] => 5154 [createtime] => 1574306476 [updatetime] => 1676442185 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/219.html [xinghao] => ONV-IPS33032F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202111/6184d74080e0d.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202111/6184d74089523.jpg [filename] => 04.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202111/6184d7409eb1d.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202111/6184d740bd9cf.jpg [filename] => 02.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33021F	ONV-IPS33032F	ONV-IPS33042F
端口特征
固定端口	1个10/100/1000Base-T RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	2个10/100/1000Base-T RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	2个10/100/1000Base-T RJ45端口(Data) 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)
网口特性	网口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	8Gbps(无阻塞）
包转发率@64byte	2.98Mpps	4.46Mpps	5.95Mpps
MAC地址表	8K
包转发缓存	1M
巨型帧	10K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜3W；满载功耗：＜5W	待机功耗：＜4W；满载功耗：＜6W	待机功耗：＜5W；满载功耗：＜7W
配套电源	无，可选购工业电源24V/24W,见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202111/6184d751e2c36.pdf|ONV-IPS33032F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) )
