产品概述
ONV-IPS31108FM系列是ONV自主研发的千兆上联二层网管工业以太网光纤交换机，具备8个10/100Base-TX RJ45端口+2个100/1000Base-T(X)千兆光电复用口，所有端口支持线速转发。
ONV-IPS31108FM系列采用新一代高性能硬件和软件平台，提供灵活、高性价比的百兆接入和上行端口，支持完备的安全防护机制、完善的ACL/QoS策略和灵活的VLAN功能，易于管理维护，满足用户对于网络设备易管理、高安全、低成本的组网需求。ONV-IPS31108FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
百兆线速接入，千兆光电上行
◇ 全系列支持“百兆以太网口+千兆光电口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。

轻松的运行维护
◇支持Web网管、SNMP（V1/V2/V3）等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控。

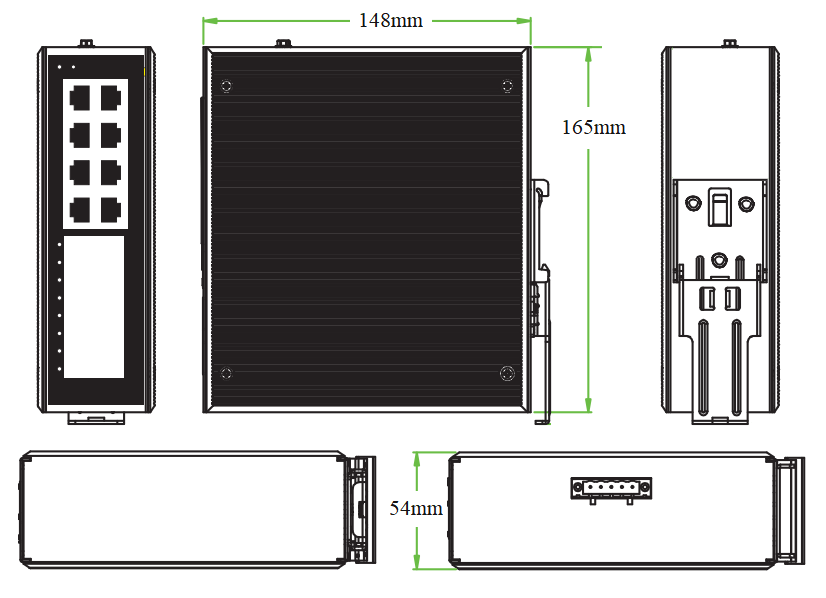

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	10口千兆上联网管工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS31108FM	L2管理型8个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M上联SFP光口插槽（复用口），工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
ONV-IPS31064FM	L2管理型4个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M上联SFP光口插槽（复用口），工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息
SFP光模块选型表

名称	型号	描述	单位
155M光模块	ONV-5315-114	SFP光模块，155M，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1313-20	SFP光模块，155M，单模单纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1315-20	SFP光模块，155M，单模单纤1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

相关产品信息

[template] => 0 [thumb] => /Uploads/202004/5e9fe5a0488e8.jpg [thumb_alt] => 10口千兆上联网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2011 [hits] => 5768 [createtime] => 1577560162 [updatetime] => 1599708961 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/527.html [xinghao] => ONV-IPS31108FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e9fe5dc73c75.jpg [filename] => ONV-IPS31108FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e9fe5de11d45.jpg [filename] => ONV-IPS31108FM (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e9fe5deab30e.jpg [filename] => ONV-IPS31108FM (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e9fe5e017f31.jpg [filename] => ONV-IPS31108FM (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31064FM	ONV-IPS31108FM
端口特征
固定端口	4个10/100Base-TX RJ45端口（Data） 2个10/100/1000Base-T 上联RJ45端口（Data） 2个100/1000Base-X上联SFP光口插槽(复用口)(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	8个10/100Base-TX rj45端口（Data） 2个10/100/1000Base-T 上联RJ45端口（Data） 2个100/1000Base-X上联SFP光口插槽(复用口)(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4（1-8）口10/100Base-TX，5-6（9-10）口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX/FX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	64Gbps(无阻塞）
包转发率@64byte	3.57Mpps	4.17Mpps
MAC地址表	16K
包转发缓存	4M
巨型帧	10K
LED指示灯	电源指示灯：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)；速率指示灯：Speed(绿色）
一键还原开关	有（按住开关10秒后松开即可恢复出厂设置）
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜5W；满载功耗：＜8W	待机功耗：＜8W；满载功耗：＜12W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47.5mm	165*148*54mm
净重/毛重	＜0.8kg / ＜1.0kg	＜1.3kg / ＜1.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持QinQ 配置
端口汇聚	支持LACP 支持手工聚合 支持最大3/5个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping v1/v2/v3、最多支持64个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
安全特性	支持端口隔离 支持端口广播风暴抑制 支持IP+MAC+端口的绑定功能
DHCP	支持DHCP Relay 支持DHCP Client 支持DHCP Snooping
管理与维护	支持WEB网管（支持HTTPS） 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef9bccc6f222.pdf|ONV-IPS31108FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 1 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [1] => Array ( [id] => 217 [catid] => 20 [userid] => 3 [username] => admin [title] => 2口全千兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 工业交换机_以太网交换机_汇聚/核心交换机 [description] => 具备1个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜5W [content] =>

产品概述

ONV-IPS33021F系列是ONV自主研发的全千兆工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备1个千兆以太网自适应电口+1个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS33021F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速接入，千兆光口上行
◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	2口全千兆工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33021F	非管理1个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
ONV-IPS33032F	非管理2个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
ONV-IPS33042F	非管理2个10/100/1000M RJ45端口+ 2个1000M上联SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	12W/24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息
SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

相关产品信息

[template] => 0 [thumb] => /Uploads/201911/5dd5fe59a84ee.jpg [thumb_alt] => 工业交换机_交换机_千兆交换机_光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2011 [hits] => 6289 [createtime] => 1574305359 [updatetime] => 1599708943 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/217.html [xinghao] => ONV-IPS33021F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e15a145f10c5.jpg [filename] => ONV-IPS33021F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e15a14745521.jpg [filename] => ONV-IPS33021F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e15a1485bdc8.jpg [filename] => ONV-IPS33021F (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS33021F	ONV-IPS33032F	ONV-IPS33042F
端口特征
固定端口	1个10/100/1000Base-T RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	2个10/100/1000Base-T RJ45端口(Data) 1个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)	2个10/100/1000Base-T RJ45端口(Data) 2个1000Base-X SFP光口插槽(Data) 2组V+，V- 冗余DC电源接口(5P凤凰端子)
网口特性	网口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	8Gbps(无阻塞）
包转发率@64byte	2.98Mpps	4.46Mpps	5.95Mpps
MAC地址表	8K
包转发缓存	1M
巨型帧	10K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)
电源特征
工作电压	直流供电，DC12-48V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜3W；满载功耗：＜5W	待机功耗：＜4W；满载功耗：＜6W	待机功耗：＜5W；满载功耗：＜7W
配套电源	无，可选购工业电源24V/24W,见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5efb0c9497bf3.pdf|ONV-IPS33021F 产品规格书.pdf| [cpfl] => 4 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [2] => Array ( [id] => 320 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口千兆上联网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备44个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M上联SFP光口插槽（复用口）工业以太网光纤交换机， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜5W；满载功耗：＜8W [content] =>

产品概述
ONV-IPS31064FM系列是ONV自主研发的千兆上联二层网管工业以太网光纤交换机，具备4个10/100Base-TX RJ45端口+2个100/1000Base-T(X)千兆光电复用口，所有端口支持线速转发。
ONV-IPS31064FM系列采用新一代高性能硬件和软件平台，提供灵活、高性价比的百兆接入和上行端口，支持完备的安全防护机制、完善的ACL/QoS策略和灵活的VLAN功能，易于管理维护，满足用户对于网络设备易管理、高安全、低成本的组网需求。ONV-IPS31064FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
百兆线速接入，千兆光电上行
◇ 全系列支持“百兆以太网口+千兆光电口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。

轻松的运行维护
◇支持Web网管、SNMP（V1/V2/V3）等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控。

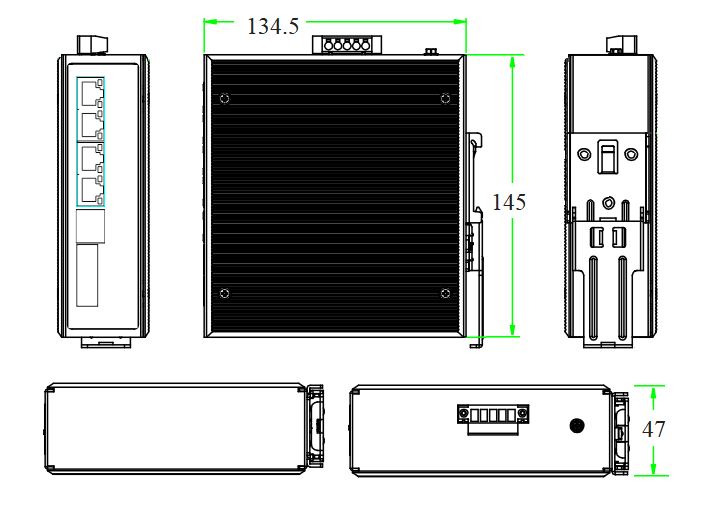

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口千兆上联网管工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。


订购信息

设备名称	设备信息	建议电源功率
ONV-IPS31064FM	L2管理型4个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M上联SFP光口插槽（复用口），工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
ONV-IPS31108FM	L2管理型8个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M上联SFP光口插槽（复用口），工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。	24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息
SFP光模块选型表

名称	型号	描述	单位
155M光模块	ONV-5315-114	SFP光模块，155M，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1313-20	SFP光模块，155M，单模单纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1315-20	SFP光模块，155M，单模单纤1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

相关产品信息

[template] => 0 [thumb] => /Uploads/201912/5e07a8c3c5123.jpg [thumb_alt] => POE交换机_工业POE交换机_工业交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2009 [hits] => 5676 [createtime] => 1577560162 [updatetime] => 1599709005 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/320.html [xinghao] => ONV-IPS31064FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/201912/5e096b3b6e020.jpg [filename] => ONV-IPS31064FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/201912/5e096b3d05f07.jpg [filename] => ONV-IPS31064FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e9d34cc2019a.jpg [filename] => ONV-IPS31064FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e9d34cda5191.jpg [filename] => ONV-IPS31064FM (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31064FM	ONV-IPS31108FM
端口特征
固定端口	4个10/100Base-TX RJ45端口（Data） 2个10/100/1000Base-T 上联RJ45端口（Data） 2个100/1000Base-X上联SFP光口插槽(复用口)(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	8个10/100Base-TX rj45端口（Data） 2个10/100/1000Base-T 上联RJ45端口（Data） 2个100/1000Base-X上联SFP光口插槽(复用口)(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4（1-8）口10/100Base-TX，5-6（9-10）口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX/FX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	64Gbps(无阻塞）
包转发率@64byte	3.57Mpps	4.17Mpps
MAC地址表	16K
包转发缓存	4M
巨型帧	10K
LED指示灯	电源指示灯：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)；速率指示灯：Speed(绿色）
一键还原开关	有（按住开关10秒后松开即可恢复出厂设置）
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜5W；满载功耗：＜8W		待机功耗：＜8W；满载功耗：＜12W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47.5mm		165*148*54mm
净重/毛重	＜0.8kg / ＜1.0kg		＜1.3kg / ＜1.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持QinQ 配置
端口汇聚	支持LACP 支持手工聚合 支持最大3/5个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping v1/v2/v3、最多支持64个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
安全特性	支持端口隔离 支持端口广播风暴抑制 支持IP+MAC+端口的绑定功能
DHCP	支持DHCP Relay 支持DHCP Client 支持DHCP Snooping
管理与维护	支持WEB网管（支持HTTPS） 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef99bf472a29.pdf|ONV-IPS31064FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [3] => Array ( [id] => 416 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口千兆上联工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备8个155M 百兆SFP光口插槽+ 2个10/100/1000M上联RJ45端口+ 2个1000M上联SFP光口插槽（复用口）， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜8W；满载功耗：＜12W [content] =>

产品概述
ONV-IPS31108F-8EF系列是ONV自主研发的千兆上联工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备8个百兆SFP光口插槽+2个千兆光电复口，所有端口支持全线速转发。
ONV-IPS31108F-8EF工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
百兆接入，千兆光电上联
◇ 全系列支持“百兆光口+千兆光电”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link），轻松了解设备工作状态。

产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	10口千兆上联工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
155M光模块	ONV-5315-114	SFP光模块，155M，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1313-20	SFP光模块，155M，单模单纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1315-20	SFP光模块，155M，单模单纤1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

相关产品信息

[template] => 0 [thumb] => /Uploads/202001/5e1f64706d061.jpg [thumb_alt] => 10口交换机_以太网交换机_工业交换机_交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2008 [hits] => 3986 [createtime] => 1579115601 [updatetime] => 1676428171 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/416.html [xinghao] => ONV-IPS31108F-8EF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e1f6476825af.jpg [filename] => ONV-IPS31108F-8EF (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e1f647714cb5.jpg [filename] => ONV-IPS31108F-8EF (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e1f647824ed1.jpg [filename] => ONV-IPS31108F-8EF (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e1f6478b82a3.jpg [filename] => ONV-IPS31108F-8EF (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31108FB	ONV-IPS31108F-8EF
端口特征
固定端口	8个10/100Base-TX RJ45端口（Data） 2个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X上联SFP光口插槽（复用口）(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	8个10/100Base-FX SFP光口插槽（Data） 2个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X上联SFP光口插槽（复用口）(Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-8口支持10/100Base-TX，9-10支持10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter) 1000BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	百兆SFP/千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	5.6Gbps(无阻塞）	14.8Gbps(无阻塞）
包转发率@64byte	4.17Mpps
MAC地址表	16K
包转发缓存	4M
巨型帧	10K
LED指示灯	电源指示灯：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)，速率指示灯：Speed(绿色）
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜8W；满载功耗：＜12W	待机功耗：＜8W；满载功耗：＜18W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	165*148*54mm
净重/毛重	＜1.3kg / ＜1.8kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef9947b45983.pdf|ONV-IPS31108F-8EF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 1 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [4] => Array ( [id] => 334 [catid] => 20 [userid] => 3 [username] => admin [title] => 8口百兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备6个10/100M RJ45端口+ 2个155M上联SC光口， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜6W [content] =>

产品概述
ONV-IPS31084F系列是ONV自主研发的百兆工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备6个百兆以太网自适应电口+2个百兆SC光纤接口，所有端口支持全线速转发。
ONV-IPS31084F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
百兆光电，快速以太网
◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	8口百兆工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

选配信息
SFP光模块选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202001/5e12f58147744.jpg [thumb_alt] => 8口交换机_以太网交换机_工业交换机_交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2006 [hits] => 6146 [createtime] => 1574302964 [updatetime] => 1599709036 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/334.html [xinghao] => ONV-IPS31084F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e12f59b4db04.jpg [filename] => ONV-IPS31084F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e12f59d58690.jpg [filename] => ONV-IPS31084F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e12f59feba48.jpg [filename] => ONV-IPS31084F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e12f5a22a2e1.jpg [filename] => ONV-IPS31084F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31004F	ONV-IPS31084F
端口特征
固定端口	4个10/100Base-TX RJ45端口（Data） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	6个10/100Base-TX RJ45端口（Data） 2个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4/6口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.744Mpps	1.19Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1632byte
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯： Link（黄色）；光纤指示灯：5（绿色）。
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜3W；满载功耗：＜6W	待机功耗：＜4W；满载功耗：＜8W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef96128e843b.pdf|ONV-IPS31084F 产品规格书.pdf| [cpfl] => 4 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [5] => Array ( [id] => 325 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口百兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 光纤交换机_百兆交换机_交换机拓扑_程控交换机_交换机厂家_光网视交换机 [description] => 具备6个10/100M RJ45端口工业以太网交换机； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜4W；满载功耗：＜5W [content] =>

产品概述
ONV-IPS31064系列是ONV自主研发的百兆工业以太网交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备6个百兆以太网自适应电口，所有端口支持全线速转发。
ONV-IPS31064工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
百兆快速以太网，全线速传输
◇ 全系列支持“百兆以太网口+双电口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	6口百兆工业以太网交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

说明：本产品默认不配套电源与光模块，如需选购，请参考配件产品信息。

订购信息

选配信息
SFP光模块选型表

名称	型号	描述	单位
155M光模块	ONV-5315-114	SFP光模块，155M，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1313-20	SFP光模块，155M，单模单纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1315-20	SFP光模块，155M，单模单纤1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只

电源选型表
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

相关产品信息

[template] => 0 [thumb] => /Uploads/202004/5e9d37b99c76a.jpg [thumb_alt] => 6口百兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2004 [hits] => 5710 [createtime] => 1577561721 [updatetime] => 1676429117 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/325.html [xinghao] => ONV-IPS31064 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e9d37c61afd8.jpg [filename] => ONV-IPS31064 (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e9d37c7dc9f5.png [filename] => ONV-IPS31064 (1).png [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e9d37c9abd55.jpg [filename] => ONV-IPS31064 (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e9d37cb455fc.jpg [filename] => ONV-IPS31064 (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31064	ONV-IPS31064F
端口特征
固定端口	6个10/100Base-TX RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子）	4个10/100Base-TX RJ45端口（Data） 2个155M上联SFP光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	网口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.89Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯：Link（黄色）；速率指示灯：Speed(绿色）	电源指示灯：PWR（绿色）；网络指示灯：Link（黄色）；光纤指示灯：5/6（绿色）。
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜4W；满载功耗：＜5W	待机功耗：＜4W；满载功耗：＜7W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef862054669e.pdf|ONV-IPS31004F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [6] => Array ( [id] => 214 [catid] => 20 [userid] => 3 [username] => admin [title] => 5口百兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 交换机的配置_光纤交换机_百兆交换机 [description] => 具备4个10/100M RJ45端口+ 1个155M上联SC光口工业以太网光纤交换机， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜6W [content] =>

[template] => 0 [thumb] => /Uploads/201911/5dd5f4fdcd802.jpg [thumb_alt] => 电话交换机_监控交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2003 [hits] => 5209 [createtime] => 1574302964 [updatetime] => 1676429344 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/214.html [xinghao] => ONV-IPS31004F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e12ef40d2f51.jpg [filename] => ONV-IPS31004F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e12ef42e86eb.jpg [filename] => ONV-IPS31004F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e12ef443e4e0.jpg [filename] => ONV-IPS31004F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e12ef463e5e7.jpg [filename] => ONV-IPS31004F (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31004F	ONV-IPS31084F
端口特征
固定端口	4个10/100Base-TX RJ45端口（Data） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	6个10/100Base-TX RJ45端口（Data） 2个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4/6口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.744Mpps	1.19Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1632byte
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯： Link（黄色）；光纤指示灯：5（绿色）。
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜3W；满载功耗：＜6W	待机功耗：＜4W；满载功耗：＜8W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm	145*134.5*47.5mm
净重/毛重	＜0.3kg / ＜0.5kg	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef859d7d269e.pdf|ONV-IPS31004F 产品规格书.pdf| [cpfl] => 4 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [7] => Array ( [id] => 324 [catid] => 20 [userid] => 3 [username] => admin [title] => 3口百兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 3口交换机_监控交换机_交换机的配置_光纤交换机_百兆交换机 [description] => 具备具备2个百兆以太网自适应电口+1个百兆SC光纤接口， 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜5W [content] =>

产品概述
ONV-IPS31032F系列是ONV自主研发的百兆工业以太网光纤交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备2个百兆以太网自适应电口+1个百兆SC光纤接口，所有端口支持全线速转发。
ONV-IPS31032F工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MT BF 平均无故障工作时间可达 35 年、超长 5 年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
百兆光电，快速以太网
◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	3口百兆工业以太网光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202006/5ef8557c0d87a.jpg [thumb_alt] => 3口交换机_监控交换机_交换机的配置_光纤交换机_百兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2002 [hits] => 5959 [createtime] => 1577561172 [updatetime] => 1599709100 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/324.html [xinghao] => ONV-IPS31032F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e9d3538ef8fe.jpg [filename] => ONV-IPS31032F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e9d3539efbf8.jpg [filename] => ONV-IPS31032F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e9d353b5437f.jpg [filename] => ONV-IPS31032F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202006/5ef84f159265c.jpg [filename] => 10.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31021F	ONV-IPS31032F
端口特征
固定端口	1个10/100Base-TX RJ45端口（Data） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）	2个10/100Base-TX RJ45端口（Data） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	以太网口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.30Mpps	0.45Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯 ：PWR（绿色） ； 网络指示灯 ： Link（黄色）；光纤指示灯：L/A（绿色）。
电源特征
工作电压	直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护
整机功耗	待机功耗：＜3W；满载功耗：＜5W	待机功耗：＜4W；满载功耗：＜6W
配套电源	无，可选购工业电源24V/24W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5ef84f444d882.pdf|ONV-IPS31032F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 1 [sxdkgy] => 1 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [8] => Array ( [id] => 313 [catid] => 20 [userid] => 3 [username] => admin [title] => 52口万兆上联三层网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => 48个10/100/1000M RJ45端口+ 4口1/10G 万兆SFP+光口插槽，1个Console 控制口；端口防雷：6KV 8/20us；防护等级：IP30 ，待机功耗：＜35W；满载功耗：＜60W，支持桌面式、19寸机柜安装。 [content] =>

产品概述

ONV-IPS38048FM系列是ONV自主研发的三层网管以太网交换机，支持48个10/100/1000Base-T自适应RJ45口+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。

ONV-IPS38048FM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合光网视ONV-NMS网管平台进行集群管理，达到全程无盲点网管。

ONV-IPS38048FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点

n 全千兆线速接入，万兆上行

◇ 全系列支持“千兆以太网口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

n 强大业务处理能力

◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。

◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

n 完备的安全防护机制

◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离。

◇ 支持端口广播风暴抑制。

◇ 支持端口+MAC绑定，IP+MAC+端口绑定功能。

n 设备稳定可靠

◇ 主机低功耗、无风扇，镀锌钢材金属外壳+铝合金散热板组合，超强散热，保证产品稳定运行。

◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

n 轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

产品尺寸规格

产品连接拓扑

包装清单

包装清单	物品名称	数量	单位
	52口万兆上联三层网管工业以太网交换机	1	台
	AC电源线	2	根
	RJ45-DB9适配转换线	1	根
	五金安装套件	1	对
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS36048FM	L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。	2*60W
ONV-IPS38048FM	L3网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业以太网汇聚/核心交换机，内置冗余双电源，支持2AC+DC电源端子输入，支持1U/19寸机柜安装。	2*60W
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G-SC	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G-SC	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
10G光模块	ONV-6630-G	SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-7832-G	SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-7832-33-G	SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-7832-27-G	SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只

相关产品

[template] => 0 [thumb] => /Uploads/201912/5e079deda9e0b.jpg [thumb_alt] => 52口交换机_三层交换机_核心交换机_交换机的价格 [posid] => 1 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 3 [hits] => 15548 [createtime] => 1577557450 [updatetime] => 1690246515 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/313.html [xinghao] => ONV-IPS38048FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/201912/5e0994889a9ec.jpg [filename] => ONV-IPS38048FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/201912/5e09948a8050b.jpg [filename] => ONV-IPS38048FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/201912/5e09948bd2737.jpg [filename] => ONV-IPS38048FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/201912/5e09948ccfa9f.jpg [filename] => ONV-IPS38048FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202205/6274d5583974f.pdf|ONV-IPS38048FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 1 [dkzsgy] => 5 [xxdkgy] => 2 [sxdkgy] => 3 [安装方式工业] => 4 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 4 ) [9] => Array ( [id] => 1225 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆e网管工业交换机 [title_style] => [keywords] => [description] => 支持8个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持线速转发。支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。 [content] =>

产品概述

ONV-IPS53108FM系列是ONV自主研发的全千兆e网管工业交换机，支持8个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持线速转发。

ONV-IPS53108FM支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。ONV-IPS53108FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。



产品特点

▲ 千兆接入，光口上行

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位，自动派单。



▲ 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）轻松了解设备工作状态。





包装清单

包装清单	物品名称	数量	单位
	10口全千兆e网管工业交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息

设备名称	设备信息	建议电源功率
ONV-IPS53108FM	e网管8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	12W/24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表





相关产品信息

[template] => 0 [thumb] => /Uploads/202302/63ef1601a5ba7.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 0 [hits] => 4343 [createtime] => 1676611898 [updatetime] => 1676613325 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1225.html [xinghao] => ONV-IPS53108FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202302/63ef160bed2e3.jpg [filename] => 02.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202302/63ef160c17542.jpg [filename] => 01.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202302/63ef160c274b2.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202302/63ef160c41bfe.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] => [detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202302/63ef161a25013.pdf|ONV-IPS53108FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 0 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [10] => Array ( [id] => 1185 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆e网管工业交换机 [title_style] => [keywords] => 全千兆网管工业交换机，全千兆工业网管交换机，工业网关交换机 [description] => ONV-IPS53064FM系列是ONV自主研发的全千兆e网管工业交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持线速转发。 [content] =>

产品概述

ONV-IPS53064FM系列是ONV自主研发的全千兆e网管工业交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持线速转发。

ONV-IPS53064FM支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。ONV-IPS53064FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点

▲ 千兆接入，光口上行

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位,自动派单。



▲ 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）轻松了解设备工作状态。

产品尺寸规格



















包装清单

包装清单	物品名称	数量	单位
	6口全千兆e网管工业交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息

设备名称	设备信息	建议电源功率
ONV-IPS53064FM	e网管4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业交换机，支持Web管理，支持云平台与手机APP集中运维，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	12W/24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。





选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表





相关产品信息

[template] => 0 [thumb] => /Uploads/202205/62958ab40343f.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 0 [hits] => 5941 [createtime] => 1648864770 [updatetime] => 1653967565 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1185.html [xinghao] => ONV-IPS53064FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202205/62958abdddbe8.jpg [filename] => 03.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202205/62958abde4597.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202205/62958abe02ffc.jpg [filename] => 01.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202205/62958abe1fd4e.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] => [detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202204/6247afef6d607.pdf|ONV-IPS53064FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 2 ) [11] => Array ( [id] => 1175 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆网管工业以太网交换机 [title_style] => [keywords] => 10口全千兆网管工业以太网交换机 [description] => 具备L2+网管功能，支持IPV4管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。 [content] =>

产品特点

千兆接入，光口上行

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



强大业务处理能力

◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。

◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

◇ 支持STP/RSTP/MSTP生产树环网协议，消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



完备的安全防护机制

◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离。

◇ 支持端口广播风暴抑制。

◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。





设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。



轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	10口全千兆网管工业以太网交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息





选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只



电源选型表





相关产品信息

[template] => 0 [thumb] => /Uploads/202111/618dd65ab3aff.png [thumb_alt] => 10口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 0 [hits] => 5385 [createtime] => 1636685306 [updatetime] => 1655348699 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1175.html [xinghao] => IPS33010FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202111/618dd9a1a61b4.png [filename] => IPS33010FM.png [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] => [detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202206/62aa9dd8045ed.pdf|ONV-IPS33010FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) )
