包装清单 |
物品名称 |
数量 |
单位 |
|
16口万兆上联三层网管以太网交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
五金安装套件(挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。 |
|||
|
设备信息 |
|
|

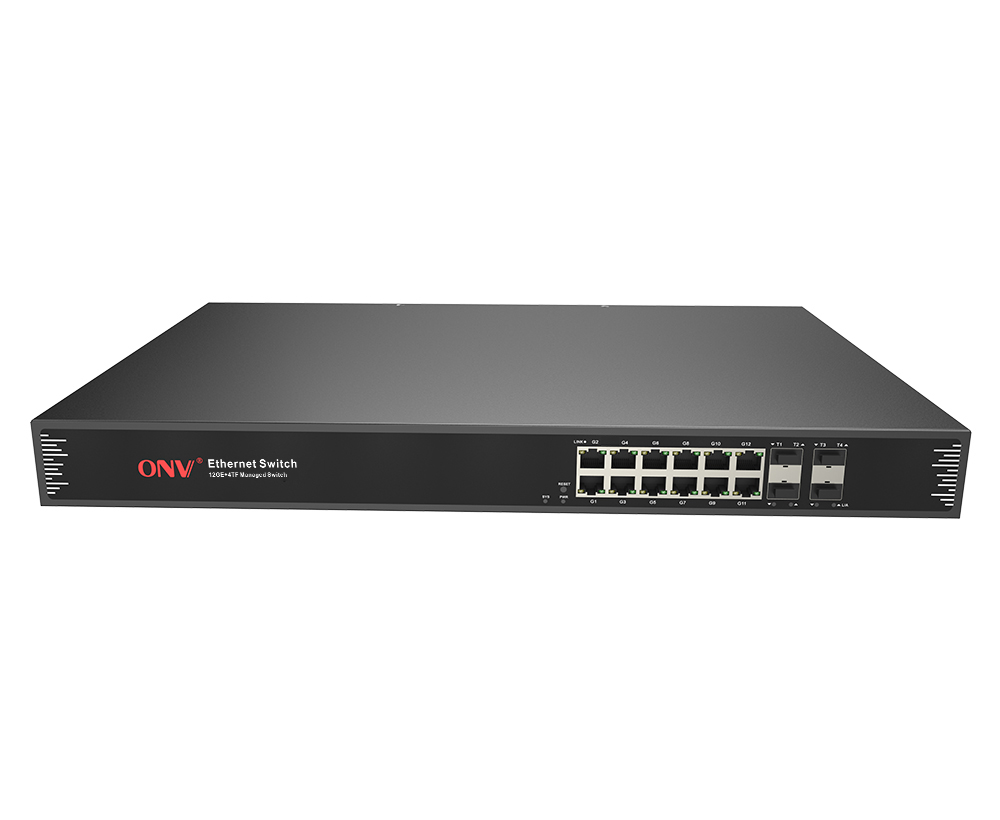

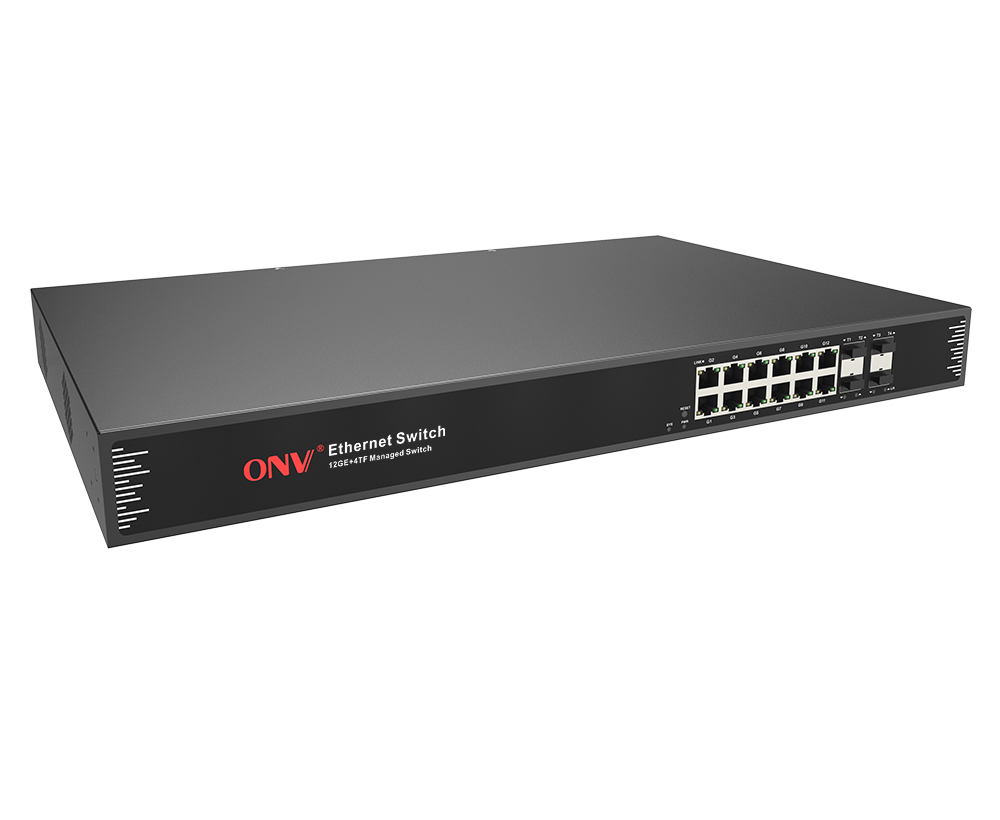

ONV36168FM |
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置30W电源，支持1U/19寸机柜安装。 |
|
ONV38168FM |
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚/核心光纤交换机，内置30W电源，支持1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
10G光模块 |
ONV-6630 |
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-7832 |
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-7832-33 |
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-7832-27 |
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
设备名称 |
设备信息 |
|
ONV38028FM |
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
ONV38032FM |
L3网管型4个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
ONV38036FM |
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
ONV38368FM |
L3网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
ONV38448FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
ONV38048FM |
L3网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，以太网汇聚光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
型号 |
ONV36168FM |
ONV38168FM |
|
|
端口特征 |
|||
|
固定端口 |
12个10/100/1000Base-T RJ45端口（Data） 4个1/10G 万兆SFP+上联光口 (Data) 1个Console RS232控制口（115200，N，8，1） |
||
|
网口特性 |
1-12口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
||
|
光口特性 |
万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
||
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
||
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M（1.25G）；传输距离：0～300M（10G） 单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。 |
||
|
交换芯片参数 |
|||
|
网管类型 |
L2+ |
L3 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x |
||
|
转发模式 |
存储转发（全线速） |
||
|
背板带宽 |
368Gbps （无阻塞） |
598Gbps （无阻塞） |
|
|
包转发率@64byte |
77.38Mpps |
||
|
CPU |
500MHz |
||
|
DRAM |
2G |
||
|
FLASH |
128M |
||
|
MAC地址表 |
32K |
||
|
包转发缓存 |
32M |
||
|
巨型帧 |
9.6K |
||
|
LED指示灯 |
电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口指示灯：L/A(绿色) |
||
|
一键还原开关 |
有（长按开关10秒后松开，即可恢复出厂设置） |
||
|

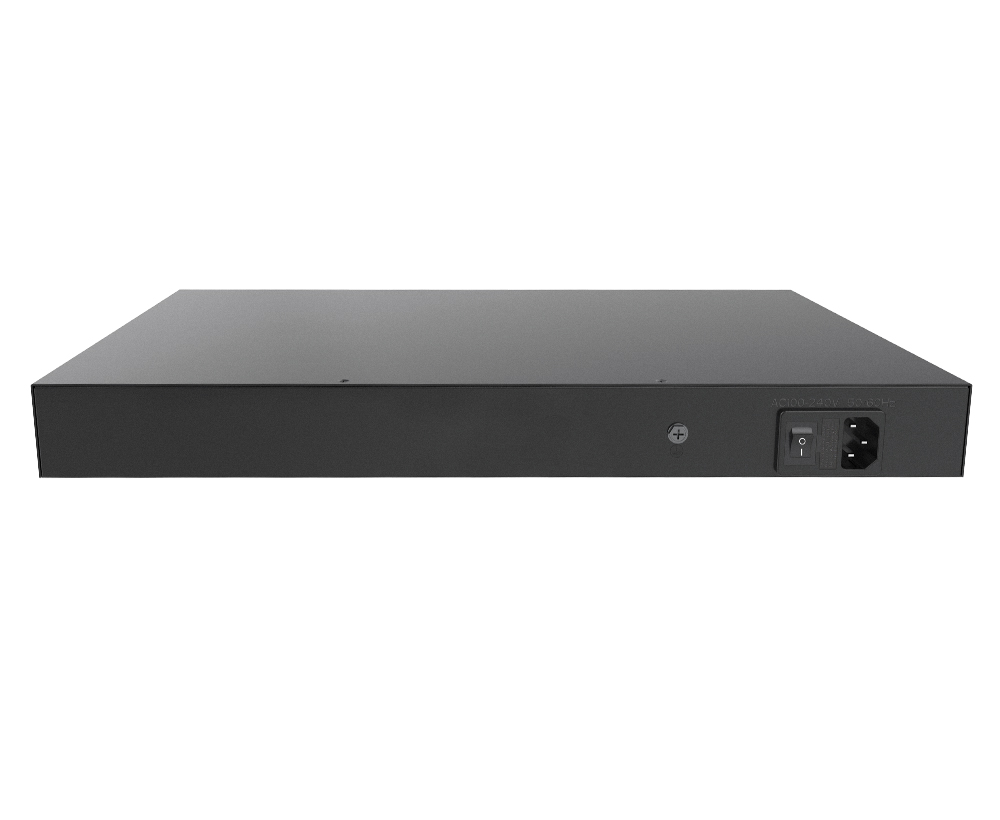

电源特征 |
|||
|
总功率/输入电压 |
30W ，（交流AC100-240V） |
||
|
整机功耗 |
待机功耗：＜15W；满载功耗：＜25W |
||
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 1A |
||
|
物理规格参数 |
|||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
||
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
||
|
外观尺寸（L*W*H） |
440*225*44mm |
||
|
净重/毛重 |
＜2.8kg /＜3.5kg |
||
|
产品认证与质保 |
|||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
||
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
||
|
质保期 |
交换机3年，终身维护 |
||
|
网管业务特性 |
|||
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 支持无连接端口自动休眠功能 支持SFP+光口DDMI实时数字诊断功能 |
||
|
三层功能 |
支持L2+网管功能， 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
支持L3网管功能，支持IPV4/IPV6双栈管理 支持IPV4等价路由 支持IPV4动态路由、RIPv1/v2、OSPFv2、BGP4+，路由条目4000条 支持IPV6动态路由OSPFv3、BGP+,RIPng支持IPV6管理，路由条目1000条 支持IPV4/IPV6的VRRP，各支持最大组255个 支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持IPV4/IPV6的VLANIF接口，各支持最大128个 支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个 支持ARP协议，最大条目1000个 支持NG协议，最大条目1000个 |
|
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
||
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大8个聚合组，每个聚合组最大支持8个端口 |
||
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
||
|
工业级环网协议 |
支持G.8032(ERPS)，最多支持250个环，每环最多支持250个设备 环网自愈时间小于20ms |
||
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
||
|
镜像 |
支持基本端口的双向流量镜像 |
||
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
||
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
||
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
||
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
||
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持双系统备份 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP
支持ONV NMS智能管理平台集群化管理（PC端+云端）
