产品概述

ONV-leopard9000系列是ONV自主研发的万兆上联网管以太网光纤交换机,支持2410/100/1000Base-T自适应RJ45+4个1/10G SFP+万兆光纤插槽。所有端口支持线速转发。

ONV-leopard9000具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过WebCLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境,适合酒店、校园、园区、商超、景区、医院银行等场景组建经济高效可靠通信网络。


产品特点

兆接入,光纤上行

◇ 全系列支持“千兆以太网口+万兆光口”组合,方便用户灵活组网,满足各种场景组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。


强大业务处理能力

◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。

◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2/V3组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。

◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。


完备的安全防护机制

◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离

◇ 支持端口广播风暴抑制

◇ 支持IP+MAC+端口+VLAN四元绑定功能



设备稳定可靠

◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

 符合国家低碳环保等政策要求,支持IEEE 802.3az标准的EEE节能技术

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。


轻松的运维管理

支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。

 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。

 支持RMON、系统日志、端口流量统计,便于网络优化和改造。

 支持LLDP,方便网络管理系统查询及判断链路的通信状况。

 支持CPU监控、内存监控、Ping检测、线缆长度检测。



[template] => 0 [thumb] => /Uploads/202411/672ae60a47ecd.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10061 [hits] => 55 [createtime] => 1730864452 [updatetime] => 1730864831 [price] => 0.00 [url] => /PoE_Switch/show/1310.html [xinghao] => ONV-leopard9000 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202411/672ae60e87814.jpg [filename] => ONV-POE36028PFM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202411/672ae61207e2a.jpg [filename] => ONV-POE36028PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202411/672ae615a10a1.jpg [filename] => ONV-POE36028PFM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202411/672ae61a567ca.jpg [filename] => ONV-POE36028PFM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-leopard9000

端口特征

固定端口

2410/100/1000Base-T RJ45端口(Data)

4个1/10G SFP+ 万兆上联光纤插槽 (Data)

1个Console RS232控制口(115200,N,8,1)

网口特性

1-2410/100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e/6 or later UTP(100 meter)

光口特性

SFP/万SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光口扩展

Turbo超频2.5G光模块扩展及组环

光缆

多模 ——工作波长:850nm 传输距离:0500M 850nm 传输距离:0300M10G);

单模 ——工作波长:1310nm传输距离:040KM

         工作波长: 1550nm传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3ae 10GBase-SR/LR

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

336Gbps (无阻塞

包转发率@64byte

108Mpps

CPU

800MHz

DRAM

1GB

FLASH

128MB

MAC地址表

16K

包转发缓存

12MB

三层SVI接口

16个

LED指示灯

电源指示灯:PWR(黄色);系统指示灯:SYS(黄色);网络指示灯:Link/Act(黄色),光口: L/A(绿色)

键还原开关

(按住开关10秒后松开,即可恢复出厂设置)

电源特征

总功率/输入电压

60W(交流AC100-240V)

整机功耗

待机功耗:<20W;满载功耗:<45W

配套电源

内置开关电源AC:100240V 50-60Hz 1.0A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

440x290x44.5mm

净重/毛重

4.8kg / <5.0kg

安装方式

桌面式、1U/19寸机柜安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1
FCC Part 15 Class B;RoHS;

质保期

交换机3年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为16Kbps最大为1Gbps

支持端口实时流量管理(Flow Interval)

支持端口EEE绿色以太网节能配置及状态查看

支持巨型帧配置,最大的支持12000byte巨型帧

支持端口异常保护机制

支持光口SFP模块DDMI实时数字诊断功能

三层功能

支持L2+网管功能,支持IPv4/IPv6静态路由、各支持128条目,支持双栈

支持RIPv1/v2,RIPng

支持OSPFv1/v2,OSPFv3

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN(4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC地址VLAN

支持Voice VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

支持GVRP VLAN协议

端口汇聚

支持LACP动态聚合

支持静态聚合

支持最大14个聚合组,每个聚合组最大支持8个端口

生成树

支持STP(IEEE802.1d)

支持RSTP(IEEE802.1w)

支持MSTP(IEEE802.1s)

支持STP BPDU Guard、BPDU过滤和BPDU转发

ERPS环网

支持ERPS环网,环网自愈时间小于20ms, ITU-T G.8032

组播

支持IGMP Snooping v1/v2/v3、最多支持1024个组播组

支持用户快速离开机制

支持组播VLAN

支持IGMP Snooping

支持MLD Snooping

支持MVR(组播局域网注册

镜像

支持基本端口的双向流量镜像

支持基本端口的双向流量镜像

支持1对多镜像

最多支持4个端口会话

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SP、WRR、SP+WRR)

支持优先级标记Mark/Remark

支持基于端口流的包过滤

支持基于端口流的重定向

支持基于端口流的限速

ACL

支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。

支持标准的ACL、支持基于IP/MAC扩展的ACL

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持基于端口的IEEE802.1X认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

支持IP Source Guard功能

支持CPU处理的各种报文进行流量控制和优先级处理,保护交换机在各种环境下稳定工作。

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/ CLI命令行配置

支持WEB网管(支持HTTPS)

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆状态检查

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持网管平台ONV NMS管理,通过可上网的PC或者手机,即可完成部署,即插即用,支持可视化整网拓扑、前面板端口通断状态呈现、CPU、内存利用率、设备配置等功能

系统要求

Web浏览器:谷歌浏览器chrome V42或更高版本,Mozilla火狐2.5或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202411/672ae620be988.pdf|ONV-Leopard9000 (4万兆光24电)产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 5 [POEzjgl] => 1 [PoE_DK] => 4 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 3 [azfsgy] => 0 ) [1] => Array ( [id] => 1309 [catid] => 21 [userid] => 4 [username] => admin001 [title] => 28口全千兆网管PoE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-Leopard7000系列是ONV自主研发的全千兆二层网管PoE光纤交换机,支持24个10/100/1000Base-T自适应RJ45口+4个100/1000Base-X SFP光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为400W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、楼宇可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。 [content] =>

产品概述

ONV-Leopard7000系列是ONV自主研发的全千兆二层网管PoE光纤交换机,支持24个10/100/1000Base-T自适应RJ45口+4个100/1000Base-X SFP光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为400W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、楼宇可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。

ONV-Leopard7000具备L2+网管功能,支持IPV4管理静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要传输的不间断通讯。根据实际应用需要,通过Web,CLI,SNMP,Telnet等网管方式,进行PoE供电管理,端口流量控制,VLAN划分,QoS等功能多种应用业务配置。


产品特点

全千兆接入,千兆光口上行

◇ 全系列支持“千兆以太网口+千兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。


智能PoE供电功能

◇ 24个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达400W,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

支持POE网管功能,支持PoE电源总功率限制配置支持每端口PoE输出功率分配,PoE开/关,af/at功率分配支持每端口PoE输出优先级配置

 支持远程管理PoE,支持远程重启PoE端口



强大业务处理能力

◇ 支持IEEE 802.1Q VLAN,支持协议VLAN,用户可以按需求灵活划分VLAN

◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。

◇ 支持环网STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。


完备的安全防护机制

◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离

◇ 支持端口广播风暴抑制。

◇ 支持端口+MAC绑定,IP+MAC+端口绑定功能。


设备稳定可靠

◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。


轻松的运维管理

支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。

◇支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。

◇支持RMON、系统日志、端口流量统计,便于网络优化和改造。

◇支持LLDP,方便网络管理系统查询及判断链路的通信状况。

◇支持CPU监控、内存监控、Ping检测、线缆长度检测。


[template] => 0 [thumb] => /Uploads/202411/672ae2f1ebfe6.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10060 [hits] => 51 [createtime] => 1730863572 [updatetime] => 1730864420 [price] => 0.00 [url] => /PoE_Switch/show/1309.html [xinghao] => ONV-Leopard7000 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202411/672ae2f69c5cc.jpg [filename] => ONV-POE33028PFM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202411/672ae2fa1b138.jpg [filename] => ONV-POE33028PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202411/672ae2fe84b7f.jpg [filename] => ONV-POE33028PFM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202411/672ae3025e8af.jpg [filename] => ONV-POE33028PFM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-Leopard7000

端口特征

固定端口

24个10/100/1000Base-T POE口(Data/Power)

4个100/1000Base-XSFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

网口特性

1-24口10/100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模——工作波长:850nm ,传输距离:0500M

单模——工作波长:1310nm,传输距离:040KM

工作波长:1550nm,传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u100Base-TX;

IEEE802.3ab 1000Base-T;

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

336Gbps (无阻塞

包转发率@64byte

41.7Mpps

MAC地址表

8K

包转发缓存

4.1M

ACL条目

1200

LED指示灯

电源指示灯:PWR(黄色);系统指示灯:SYS(黄色);网络指示灯:Link/Act(黄色),光口: L/A(绿色)POE工作指示灯:PoE(绿色);

键还原开关

PoE与电源特征

PoE端口

1-24端口支持IEEE802.3af/at标准POE供电

PoE管理

支持PoE电源总功率限制配置

支持每端口PoE输出功率分配,PoE开/关,af/at功率分配

支持每端口PoE输出优先级配置

支持每端口PoE工作状态显示

支持电源延迟启动

支持PoE 工作与时间调度

供电引脚

默认,仅支持1/2(+),3/6(-),4芯供电

最高单口PoE功率

30W,标准IEEE802.3af/at

总功率/输入电压

400W,交流(AC100-240V)

整机功耗

待机功耗:<18W;满载功耗:<380W

配套电源

内置开关电源,AC:100240V 50-60Hz 5.0A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

440x290x44.5mm

净重/毛重

4.4kg / <5.0kg

安装方式

桌面式、1U/19寸机柜安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机3年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为16Kbps最大为1Gbps

支持端口实时流量管理(Flow Interval)

三层功能

支持L2+网管功能,

支持IPV4静态路由/默认路由,最大条目128

支持ARP协议,最大条目1024

VLAN

支持基于端口的VLAN4K个),IEEE802.1q

支持基于协议的VLAN

支持AccessTrunkHybrid三种类型端口配置

端口汇聚

支持LACP态聚合

支持静态聚合

支持最大14聚合组,每个聚合组最大支持8个端口

生成树

支持STPIEEE802.1d

支持RSTPIEEE802.1w

支持MSTPIEEE802.1s

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SPWRRSP+WRR

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持基于端口的IEEE802.1X认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS

支持FTPTFTPXmodemSFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆状态检查

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持网管平台管理,通过可上网的PC或者手机,即可完成部署,即插即用,支持可视化整网拓扑、前面板端口通断状态呈现、CPU、内存利用率、设备配置等功能

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft WindowsLinuxMac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;


[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202411/672ae30aa37f1.pdf|ONV-Leopard7000 产品规格书(4光24电POE).pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 5 [POEzjgl] => 4 [PoE_DK] => 4 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [2] => Array ( [id] => 1260 [catid] => 21 [userid] => 4 [username] => admin001 [title] => 10口全千兆POE供电交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-H3108PF系列是ONV自主研发的非网管PoE交换机,具备8个千兆电口+2千兆SFP光纤插槽,其中1-8个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。 [content] =>

产品概述

ONV-H3108PF系列是ONV自主研发的非网管PoE交换机,具备8个千兆电口+2千兆SFP光纤插槽,其中1-8个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用维护方便;





产品特点

n  全千兆端口

  支持“以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;

  所有端口支持无阻塞线速转发,传输更流畅。

  支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 8个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at  PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。





n  设备稳定可靠,操作简单

 主机低功耗设计,金属外壳,超强散热,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯(PoE)轻松了解设备工作状态。







包装清单

包装清单

物品名称

数量

单位

10口全千兆POE供电交换机

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源

ONV-H3108PF

非网管8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽POE交换机,1-8口支持IEEE 802.3af/at国际标准,内置电源,内置梅花孔壁挂式安装。

52V/120W





选配信息

光模块选型表

名称

型号

描述

单位

1.25G光模块

2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

2632

SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2612-T

SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2613-R

SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2612-T-SC

SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。

2613-R-SC

SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。


[template] => 0 [thumb] => /Uploads/202401/65b74e0d815a3.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7016 [hits] => 2191 [createtime] => 1706511850 [updatetime] => 1706512092 [price] => 0.00 [url] => /PoE_Switch/show/1260.html [xinghao] => ONV-H3108PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b74e2d2b862.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b74e32a15a3.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b74e36b8eb6.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b74e3ac1d5e.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号

ONV-H3108PF

端口特征

固定端口

8个10/100/1000Base-T   POE口(Data/Power)

2个1000Base-X 上联SFP光口插槽(Data)

网口特性

1-8口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5   UTP(≤100 meter)

100BASE-TX:Cat5 or   later UTP(≤100 meter)

1000BASE-T:Cat5e or   later UTP(≤100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 :850nm 0~550M ,

单模 :1310nm   0~40KM , 1550nm 0~120KM 。

交换芯片参数

网络协议

IEEE802.3   10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab   1000Base-T;

IEEE802.3z   1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

20Gbps (无阻塞)

包转发率@64byte

14.88Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2K

LED指示灯

电源指示灯:PWR(绿色);   网络指示灯:Link(绿色);POE工作指示灯:PoE(绿色)

PoE与电源特征

POE供电标准

1-8端口支持IEEE802.3af/at标准POE供电

供电引脚

默认仅支持1/2(+),3/6(-)4芯供电

最高单口POE功率

30W,标准IEEE802.3af/at

总功率/输入电压

120W (AC100-240V)

整机功耗

待机功耗:<6W;满载功耗:<120W

输入电压与接口

内置开关电源  AC:100240V 50-60Hz 2.2A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

195*130*40mm

净重/毛重

<0.9kg / <1.2kg

安装方式

桌面式、壁挂式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C

CE mark, commercial;CE/LVD EN62368-1;
  FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [3] => Array ( [id] => 45 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口百兆非标POE交换机 [title_style] => ;font-weight:bold [keywords] => 10口交换机_poe交换机_百兆交换机_交换机_交换机图片 [description] => 具备8个10/100M电口+2个10/100M上联电口,1-8口支持IEEE802.3af/at国际标准POE供电;一键切换:100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<5W;满载功耗:<120W。 [content] =>

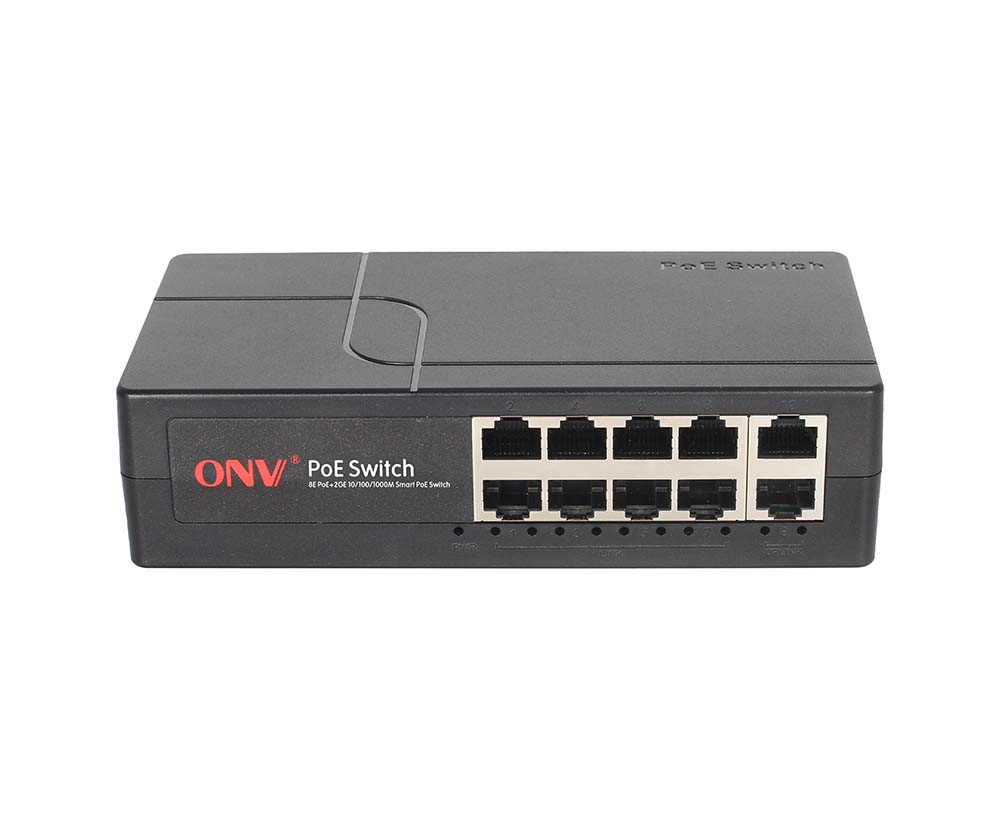

产品概述

ONV-H2108PL系列是ONV自主开发的非标准POE交换机,具备8个百兆+2百兆上联电口,其中1-8口支持24V非标PoE供电,单端口PoE功率达24W,整机最大PoE输出功率为120W。作为非标PoE供电设备,必须接入对应的非标用电设备(如无线网桥),或者配套对应的非标分离线进行转换,进而实现网线POE供电。可通过网线对各种适配终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便;



产品特点

百兆接入,双电口上行

◇ 提供10个10/100Base-TX RJ45端口,双上联电口,更方便用户灵活组网,满足各种场景组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。


PoE供电功能

◇ 810/100Base-TX RJ45端口支持24V PoE供电,满足安防监控、无线覆盖等场景的供电需求。

◇ 整机最大PoE输出功率达120W,单端口最大PoE输出功率为24W。

可通过交换机直连非标用电设备或者交换机+非标分离线两种方式,快速实现POE网线供电功能。



操作简单

◇ 即插即用,无需配置,简单方便。

◇ 带长距离功能开关,开启时1-8口支持10M/250米长距离传输+视频监控模式

◇ 用户可通过电源指示灯(Power)、端口状态指示灯(L/A)轻松了解设备工作状态。


设备稳定可靠

 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备完全符合CE、FCC、RoHS安规要求,使用安全可靠。

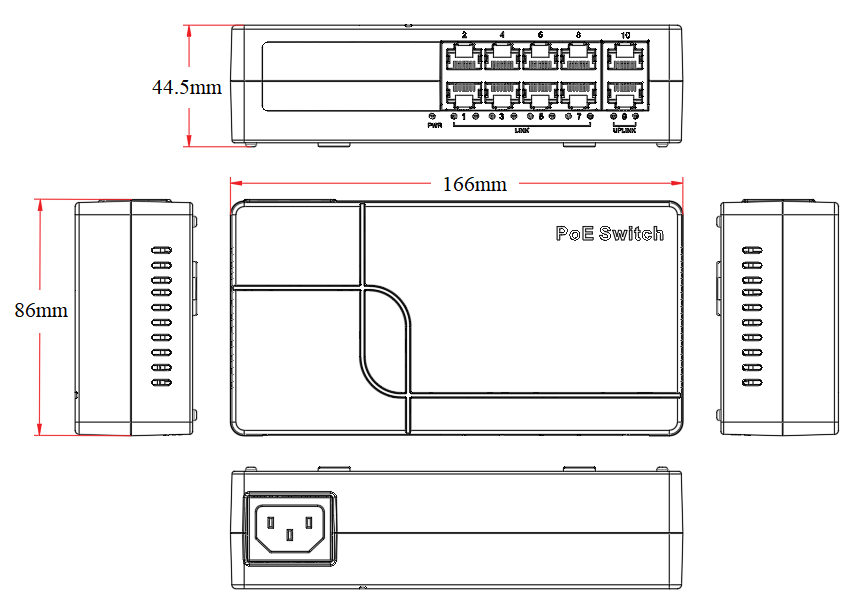

产品尺寸规格







包装清单

包装清单

物品名称

数量

单位

10口百兆非标POE交换机(ONV-H2108PL

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H2064PL

非网管4个10/100M RJ45端口+2个10/100M 上联RJ45端口PoE交换机,1-4口支持DC24V PoE输出调整功能开关,可实现1-4口VLAN隔离10M/250米长距离传输,65W电源。

ONV-H2108PL

非网管8个10/100M RJ45端口+2个10/100M 上联RJ45端口PoE交换机,1-8口支持DC24V PoE输出调整功能开关,可实现1-8口VLAN隔离10M/250米长距离传输,120W电源。


[template] => 0 [thumb] => /Uploads/202401/65b75a97b73d9.jpg [thumb_alt] => 光纤交换机_接入交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7013 [hits] => 8736 [createtime] => 1572315048 [updatetime] => 1706515116 [price] => 0.00 [url] => /PoE_Switch/show/45.html [xinghao] => ONV-H2108PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b75a9dcb40c.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b75aa15bf1a.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b75aa55f39b.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b75aa929c24.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H2064PL

ONV-H2108PL

固定端口

410/100Base-TX  POE口(Data/Power

210/100Base-TX 上联RJ45 (Data)

810/100Base-TX  POE口(Data/Power

210/100Base-TX 上联RJ45 (Data)

POE端口

1-4端口支持24V非POE供电

1-8端口支持24V非POE供电

功能开关Extender)

开启后,1-4口支持10M/250米长距离+CCTV

开启后,1-8口支持10M/250米长距离+CCTV

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

供电标准

非标准强制DC24供电

网口特性

10/100BaseTX)自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

1.6Gbps (无阻塞

2Gbps (无阻塞

包转发率@64byte

0.89Mpps

1.488Mpps

MAC地址表

1K

2K

包转发缓存

768K

1.25M

双绞线传输

10BASE-TX Cat5 or later UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

供电引脚

默认仅支持4/5(+),7/8(-)4芯供电

最高单口/平均功率

24W/15W

总功率/输入电压

65W (AC100-240V)

120W (AC100-240V)

整机功耗

待机功耗:<3W;满载功耗:<60W

待机功耗:<5W;满载功耗:<120W

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:L/A绿色);长距离功能指示灯:EXTEND(绿色)

配套电源

内置开关电源 AC:100240V 50-60Hz 1A

内置开关电源 AC:100240V 50-60Hz 2.2A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

142*115*40mm

195*130*40mm

净重/毛重

0.6kg / <1kg

0.8kg / <1.2kg

安装方式

桌面式、壁挂式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护



[detailpic] => [applications] =>
电话交换机_程控交换机
[attachments] => [attachmentss] => /Uploads/202111/619496ba4db32.pdf|ONV-H2108PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 0 [Uplink_portw] => 1 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 2 [PoEs_port] => 2 [Downlink_ports] => 1 [Uplink_ports] => 1 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 1 [azfsgy] => 0 ) [4] => Array ( [id] => 52 [catid] => 21 [userid] => 3 [username] => admin [title] => 6口百兆非标POE交换机 [title_style] => ;font-weight:bold [keywords] => 6口交换机_poe交换机_百兆交换机_交换机_交换机图片 [description] => 具备4个百兆电口+2个百兆上联电口,其中1-4口支持24V非标PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为65W。作为非标PoE供电设备,必须接入对应的非标用电设备(如无线网桥),或者配套对应的非标分离线进行转换,进而实现网线POE供电。 [content] =>

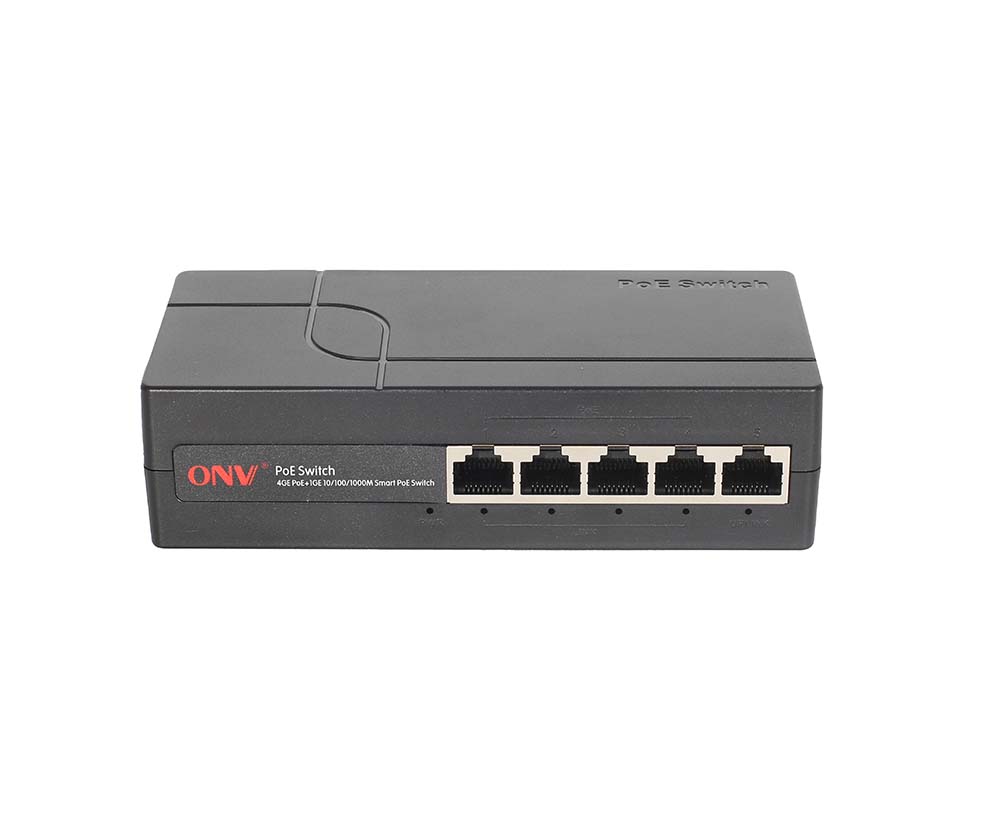

产品概述

ONVH2064PL系列是ONV自主开发的非标准POE交换机,具备4个百兆+2百兆上联电口,其中1-4口支持24V非标PoE供电,单端口PoE功率达24W。作为非标PoE供电设备,必须接入对应的非标用电设备(如无线网桥),或者配套对应的非标分离线进行转换,进而实现网线POE供电。可通过网线对各种适配终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便;




产品特点

百兆接入,双电口上行

◇ 提供6个10/100Base-TX RJ45端口,双上联电口,更方便用户灵活组网,满足各种场景组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

支持IEEE 802.3x全双工流控和Backpressure半双工流控。



PoE供电功能

◇ 410/100Base-TX RJ45端口支持24V PoE供电,满足安防监控、无线覆盖等场景的供电需求,单端口最大PoE输出功率为24W。

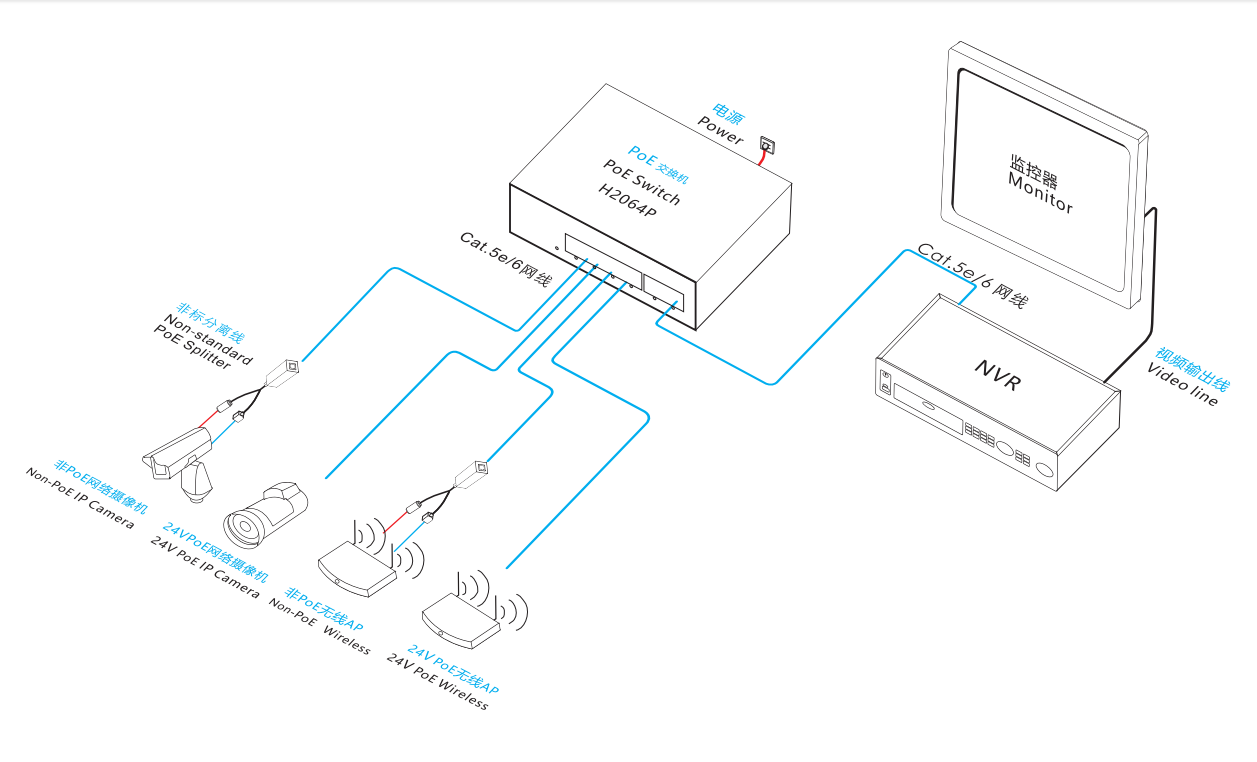

可通过交换机直连非标用电设备或者交换机+非标分离线两种方式,快速实现POE网线供电功能。



操作简单

◇ 即插即用,无需配置,简单方便。

◇ 带长距离功能开关,开启时1-4口支持10M/250米长距离传输+视频监控模式

◇ 用户可通过电源指示灯(Power)、端口状态指示灯(L/A)轻松了解设备工作状态。



设备稳定可靠

 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。

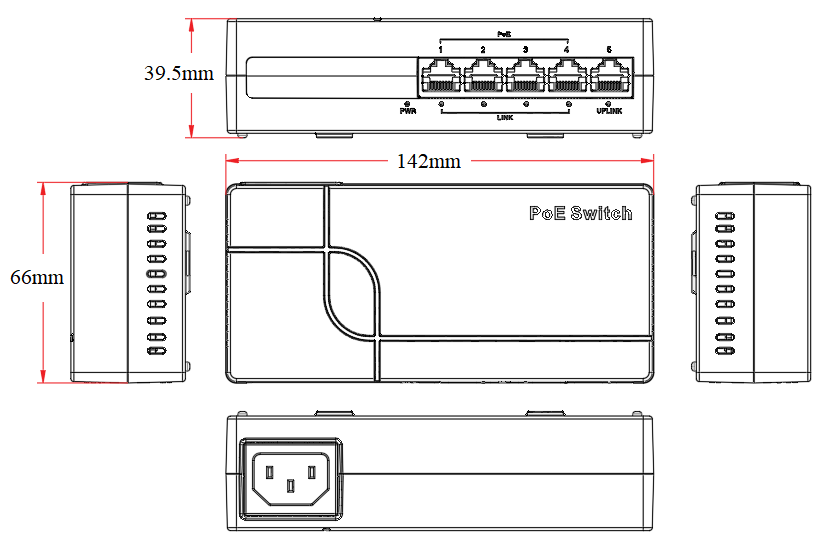

产品尺寸规格







包装清单

包装清单

物品名称

数量

单位

6口百兆非标POE交换机(ONV-H2064PL

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1

说明:本系列机型默认不配套挂耳,如需要配置,需要独立购买!



订购信息

设备名称

设备信息

ONV-H2064PL

非网管4个10/100M RJ45端口+2个10/100M 上联RJ45端口PoE交换机,1-4口支持DC24V PoE输出。调整功能开关,可实现1-4口VLAN隔离10M/250米长距离传输,65W电源。

ONV-H2108PL

非网管8个10/100M RJ45端口+2个10/100M 上联RJ45端口PoE交换机,1-8口支持DC24V PoE输出。调整功能开关,可实现1-8口VLAN隔离10M/250米长距离传输,120W电源。


[template] => 0 [thumb] => /Uploads/202401/65b75a5d0efe3.jpg [thumb_alt] => PoE交换机代理商_交换机厂家_深圳交换机厂家 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7012 [hits] => 7540 [createtime] => 1596513084 [updatetime] => 1706515059 [price] => 0.00 [url] => /PoE_Switch/show/52.html [xinghao] => ONV-H2064PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b75a65dc6fb.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b75a6983ab8.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b75a6d523ce.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b75a7138b83.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H2064PL

ONV-H2108PL

端口特征

固定端口

410/100Base-TX  POE口(Data/Power

210/100Base-TX 上联RJ45 (Data)

810/100Base-TX  POE口(Data/Power

210/100Base-TX 上联RJ45 (Data)

网口特性

10/100BaseTX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-TXCat5 or later UTP(250 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

功能开关Extender)

开启后,1-4口支持端口VLAN及10M/250米长距离

开启后,1-8口支持端口VLAN及10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

1.6Gbps (无阻塞

2Gbps (无阻塞

包转发率@64byte

0.89Mpps

1.488Mpps

MAC地址表

1K

2K

包转发缓存

768K

1.25M

巨型帧

1536byte

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:L/A绿色);长距离功能指示灯:EXTEND(绿色)

PoE与电源特征

POE端口

1-4端口支持24V非POE供电

1-8端口支持24V非POE供电

供电引脚

默认仅支持4/5(+),7/8(-)4芯供电

最高单口/平均功率

24W/15W

总功率/输入电压

65W (AC100-240V)

120W (AC100-240V)

整机功耗

待机功耗:<3W;满载功耗:<60W

待机功耗:<5W;满载功耗:<120W

配套电源

内置开关电源 AC:100240V 50-60Hz 1A

内置开关电源 AC:100240V 50-60Hz 2.2A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

142*115*40mm

195*130*40mm

净重/毛重

0.6kg / <1kg

0.8kg / <1.2kg

安装方式

桌面式、壁挂式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202111/6194931663a2c.pdf|ONV-H2064PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 1 [PoE_DK] => 1 [Downlink_portw] => 1 [Uplink_portw] => 1 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 1 [PoEs_port] => 1 [Downlink_ports] => 1 [Uplink_ports] => 1 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 1 [azfsgy] => 0 ) [5] => Array ( [id] => 49 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口千兆上联POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备16个10/100M电口+2个10/100/1000M上联电口,1-16口支持IEEE802.3af/at标准POE供电; 一键切换:9-16端口支持100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<240W [content] =>


产品概述
ONV-H1016PL系列是ONV自主研发的PoE交换机,具备16个百兆电口+2个千兆上联电口,其中1-16口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,千兆上行
◇提供16个10/100M电口+2个10/100/1000M电口,方便用户灵活组网,满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 16个10/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 带功能开关,支持一键开启时9-16口10M/250米长距离传输模式。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯(Link)、POE工作指示灯(PoE)轻松了解设备工作状态。
◇ 支持桌面、兼容1U-19寸机柜安装。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

产品尺寸规格


光纤收发器_光纤交换机_接入交换机


包装清单

包装清单

物品名称

数量

单位

18口千兆上联POE供电交换机(ONV-H1016PL

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1016PL

非网管1610/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-16口10M/250米长距离传输,内置250W电源。

ONV-H1024PL

非网管24个10/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-24口10M/250米长距离传输,内置250W电源。


[template] => 0 [thumb] => /Uploads/202401/65b708340f7d6.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 17836 [createtime] => 1572315910 [updatetime] => 1706494024 [price] => 0.00 [url] => /PoE_Switch/show/49.html [xinghao] => ONV-H1016PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7083ac7467.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7083eeb670.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b70842e9faf.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b70846cef16.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1016PL

ONV-H1024PL

固定端口

16个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

24个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

功能开关(Extender)

开启后,9-16口支持10M/250米长距离

开启后,17-24口支持10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

10/100BaseTX10/100/1000BaseT 自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

双绞线传输

10BASE-TX Cat5 or later UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;

满载功耗:<250W

待机功耗:<20W;

满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色); 网络指示灯 Link(黄色);PoE指示灯:PoE(绿色)

配套电源

内置开关电源AC:100240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>


交换机方案_交换机拓扑图_交换机品牌

[attachments] => [attachmentss] => /Uploads/202105/60a2076b75625.pdf|ONV-H1016PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 3 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [6] => Array ( [id] => 1202 [catid] => 21 [userid] => 3 [username] => admin [title] => 26口全千兆POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 26口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备24个千兆电口+2千兆SFP光纤插槽 ,其中1-24个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。 [content] =>


产品概述
ONV-H3024PF系列是ONV自主研发的非网管PoE交换机,具备24个千兆电口+2千兆SFP光纤插槽 ,其中1-24个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、掌上电脑等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;


产品特点
全千兆端口
◇支持“以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

设备稳定可靠,操作简单
◇ 主机低功耗设计,金属外壳,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯(PoE)轻松了解设备工作状态。


产品尺寸规格





包装清单

包装清单

物品名称

数量

单位

26口全千兆POE供电交换机(ONV-H3024PF

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H3016PF

非网管16个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-16口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。

ONV-H3024PF

非网管24个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-24口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。



选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


[template] => 0 [thumb] => /Uploads/202401/65b714b06c3e9.jpg [thumb_alt] => PoE交换机代理商_交换机厂家_深圳交换机厂家 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7010 [hits] => 10262 [createtime] => 1596512589 [updatetime] => 1706497222 [price] => 0.00 [url] => /PoE_Switch/show/1202.html [xinghao] => ONV-H3024PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b714b68ea78.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b714bae8a1d.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b714bf10f2e.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b714c366f51.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H3016PF

ONV-H3024PF

固定端口

16个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

24个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

1-16口10/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

1-2410/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

转发模式

存储转发(全线速)

背板带宽

52Gbps (无阻塞

包转发率@64byte

26.78Mpps

38.69Mpps

MAC地址表

8K

包转发缓存

4M

双绞线传输

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光缆

多模 850nm 0~550M

单模 1310nm 040KM , 1550nm 0120KM 。

供电引脚

默认仅支持1/2(+),3/6(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W ,交流(AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<240W

待机功耗:<20W;满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色) ; 网络指示灯 Link绿色);光口指示灯:G1/G2(绿色) POE工作指示灯:PoE(绿色)

配套电源

内置开关电源AC:100~240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

<1.7kg /<2.2kg

3kg /<3.5kg

安装方式

桌面、壁挂、19寸1U机柜安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>



[attachments] => [attachmentss] => /Uploads/202008/5f28cfdfb8d2d.pdf|ONV-H3024PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 4 [PoE_DK] => 4 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 4 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [7] => Array ( [id] => 1209 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口全千兆POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备16个10/100/1000M电口+2个1000M上联SFP光口插槽,1-16口支持IEEE802.3af/at标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<240W [content] =>


产品概述
ONV-H3016PF系列是ONV自主研发的非网管PoE交换机,具备16个千兆电口+2千兆SFP光纤插槽,其中1-16个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用维护方便;

产品特点
全千兆端口
◇支持“以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 16个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at  PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

设备稳定可靠,操作简单
◇ 主机低功耗设计,金属外壳,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯(PoE)轻松了解设备工作状态。


产品尺寸规格



交换机厂家直销价格-POE交换机

包装清单

包装清单

物品名称

数量

单位

18口全千兆POE供电交换机(ONV-H3016PF

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H3016PF

非网管16个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-16口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。

ONV-H3024PF

非网管24个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-24口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。



选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


[template] => 0 [thumb] => /Uploads/202401/65b7145e339fd.jpg [thumb_alt] => poe供电_网络交换机_监控交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7009 [hits] => 8823 [createtime] => 1596508962 [updatetime] => 1706497139 [price] => 0.00 [url] => /PoE_Switch/show/1209.html [xinghao] => ONV-H3016PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b71465a6543.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b71469a96c3.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b7146d7ff99.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7147166dfb.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H3016PF

ONV-H3024PF

固定端口

16个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

24个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

1-16口10/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

1-2410/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

转发模式

存储转发(全线速)

背板带宽

52Gbps (无阻塞

包转发率@64byte

26.78Mpps

38.69Mpps

MAC地址表

8K

包转发缓存

4M

双绞线传输

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光缆

多模 850nm 0~550M

单模 1310nm 040KM , 1550nm 0120KM 。

供电引脚

默认仅支持1/2(+),3/6(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W ,交流(AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<240W

待机功耗:<20W;满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色) ; 网络指示灯 Link绿色);光口指示灯:G1/G2(绿色) POE工作指示灯:PoE(绿色)

配套电源

内置开关电源AC:100~240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

<1.7kg /<2.2kg

3kg /<3.5kg

安装方式

桌面、壁挂、19寸1U机柜安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>


poe供电_网络交换机_监控交换机


[attachments] => [attachmentss] => /Uploads/202008/5f28c84faec5b.pdf|ONV-H3016PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 3 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 4 [PoE_DK] => 3 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 4 [PoEs_port] => 3 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [8] => Array ( [id] => 11 [catid] => 21 [userid] => 3 [username] => admin [title] => 26口千兆上联POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 26口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备24个10/100M电口+2个10/100/1000M上联电口,1-24口支持IEEE802.3af/at标准POE供电; 一键切换:17-24端口支持100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<20W;满载功耗:<240W [content] =>


产品概述

ONV-H1024PL系列是ONV自主研发的非网管PoE交换机,具备24个百兆电口+2个千兆上联电口,其中1-24口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,千兆上行
◇提供24个10/100M电口和2个10/100/1000M电口,方便用户灵活组网,满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 24个10/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 带功能开关,支持一键开启时17-24口10M/250米长距离传输模式。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯(Link)、POE工作指示灯(PoE)轻松了解设备工作状态。
◇ 支持桌面、兼容1U-19寸机柜安装。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

产品尺寸规格






包装清单

包装清单

物品名称

数量

单位

26口千兆上联POE供电交换机(ONV-H1024PL

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1016PL

非网管1610/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-16口10M/250米长距离传输,内置250W电源。

ONV-H1024PL

非网管24个10/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-24口10M/250米长距离传输,内置250W电源。

[template] => 0 [thumb] => /Uploads/202401/65b70888b8ed8.jpg [thumb_alt] => 渠道交换机-交换机价格 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7008 [hits] => 7734 [createtime] => 1596507058 [updatetime] => 1706494131 [price] => 0.00 [url] => /PoE_Switch/show/11.html [xinghao] => ONV-H1024PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7089848780.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7089d554df.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b708a206dd4.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b708a67e348.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1016PL

ONV-H1024PL

固定端口

16个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

24个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

功能开关(Extender)

开启后,9-16口支持10M/250米长距离

开启后,17-24口支持10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

10/100BaseTX10/100/1000BaseT 自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

双绞线传输

10BASE-TX Cat5 or later UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;

满载功耗:<240W

待机功耗:<20W;

满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色); 网络指示灯 Link(黄色);PoE指示灯:PoE(绿色)

配套电源

内置开关电源AC:100240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>



[attachments] => [attachmentss] => /Uploads/202106/60c1c1bba8a96.pdf|ONV-H1024PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 4 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 5 [POE_power] => 0 [PoEs_port] => 3 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [9] => Array ( [id] => 520 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口百兆AI PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => poe看门狗交换机_POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备个8个10/100M RJ45端口+ 2个10/100M 上联RJ45端口PoE交换机,1-8口支持IEEE 802.3af/at国际标准,1-4端口支持100M/100米和10M/250米长距离传输模式;VLAN隔离,AI网络自愈功能 ;端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<5W;满载功耗:<120W [content] =>


产品概述
ONV-H1108PLD系列是ONV自主研发的非网管PoE交换机,具备8个百兆电口+2个百兆上联电口,其中1-8口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为120W。供电端口支持看门狗伺服功能,一旦端口通信故障,对应的端口POE将自动重启,自行恢复网络通信,减少人工干预与维护。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、银行、医院、厂区等中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便。


产品特点
百兆接入,双电口上行
◇提供10个10/100Base-TX RJ45端口,双上联电口,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇  8个10/100Base-TX RJ45端口支持PoE供电,满足安防领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达120W,单端口最大PoE输出功率为30W。
◇ 4个POE供电口支持看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。

操作简单
◇ 即插即用,无需配置,使用及维护简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。

创新功能
◇长距离+VLAN模式(E):开关拨到“ON”档(默认“OFF”),1-4端口速率降为10M,同时开启1-4端口物理VLAN隔离功能,抑制广播风暴,提升网络性能;使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。
◇AI自愈模式(D):开关拨到“ON”档(默认“OFF”),1-4口开启看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。
◇供电优先级模式:POE端口供电优先级功能默认为开启,优先保证最左边PoE端口(第1端口)的功率输出,杜绝过载使用的安全隐患。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。


产品尺寸规格


 poe看门狗交换机_POE交换机_POE供电交换机


包装清单

包装清单

物品名称

数量

单位

10口百兆AI POE供电交换机

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1

说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。


订购信息

设备名称

设备信息

ONV-H1108PLD

非网管8个10/100M RJ45端口+ 2个10/100M 上联RJ45端口PoE交换机,1-8口支持IEEE 802.3af/at国际标准。调整功能开关,可实现1-8口10M/250米长距离传输VLAN隔离,AI网络自愈功能,内120W电源。

ONV-H1064PLD

非网管4个10/100M RJ45端口+ 2个10/100M 上联RJ45端口PoE交换机,1-4口支持IEEE 802.3af/at国际标准。调整功能开关,可实现1-4口10M/250米长距离传输VLAN隔离,AI网络自愈功能,内65W电源。


[template] => 0 [thumb] => /Uploads/202401/65b710d9f1421.jpg [thumb_alt] => poe看门狗交换机_POE交换机_工业POE交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7007 [hits] => 8480 [createtime] => 1599716671 [updatetime] => 1706496242 [price] => 0.00 [url] => /PoE_Switch/show/520.html [xinghao] => ONV-H1108PLD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b710e253a6c.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b710e67f872.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b710eaa8cfb.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b710eec1ee0.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1064PLD

ONV-H1108PLD

端口特征

固定端口

4个10/100Base-TX  POE口(Data/Power)

2个10/100Base-TX 上联RJ45口 (Data)

8个10/100Base-TX  POE口(Data/Power)

2个10/100Base-TX 上联RJ45口 (Data)

网口特性

1-6/10口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

功能开关

E 档:长距离传输+VLAN隔离功能;默认:——“OFF”,使能:——“ON”

D档:AI自愈模式;当网络故障时,PoE看门狗将重启该路设备供电,自动修复网络通信;

默认:——“OFF”,使能:——“ON”

说明:一位拨码开关控制一种功能,可单独启用,也可以同时启用。

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u100Base-TX;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

1.6Gbps (无阻塞)

2Gbps (无阻塞)

包转发率@64byte

0.89Mpps

1.488Mpps

MAC地址表

1K

2K

包转发缓存

768K

1.25M

巨型帧

1536byte

LED指示灯

电源指示灯 :PWR(绿色) ; 网络指示灯 : Link(黄色); POE工作指示灯:PoE(绿色);功能开关指示灯:EXTEND(绿色)。

PoE与电源特征

PoE端口

1-4端口支持IEEE802.3af/at标准POE供电

1-8端口支持IEEE802.3af/at标准POE供电

供电引脚

默认1/2(+),3/6(-),可选订4/5(+),7/8(-)4芯供电

最高单口PoE功率

30W,标准IEEE802.3af/at

总功率/输入电压

65W 交流(AC100-240V)

120W 交流(AC100-240V)

整机功耗

待机功耗:<3W;满载功耗:<65W

待机功耗:<5W;满载功耗:<120W

配套电源

内置开关电源 AC:100240V 50-60Hz 1A

内置开关电源 AC:100240V 50-60Hz 2.2A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

外观尺寸(L*W*H)

142*115*40mm

195*130*40mm

净重/毛重

0.6kg / <1kg

0.8kg / <1.2kg

安装方式

桌面、壁挂式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>



 poe看门狗交换机_POE交换机_POE供电交换机

[attachments] => [attachmentss] => /Uploads/202006/5ed88f40772cc.pdf|ONV-H1108PLD 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 1 [Uplink_portw] => 1 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 0 [xxdkaf] => 1 [sxdkaf] => 1 [dysraf] => 2 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 2 [PoEs_port] => 2 [Downlink_ports] => 1 [Uplink_ports] => 1 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 1 [azfsgy] => 0 ) [10] => Array ( [id] => 1090 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口千兆上联PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => poe供电_网络交换机_监控交换机_电话交换机 [description] => 具备8个10/100M电口+2个10/100/1000M上联电口,1-8口支持IEEE802.3af/at标准POE供电; 一键切换:100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<120W [content] =>


产品概述
ONV-H1108PGL系列是ONV自主研发的非网管PoE交换机,具备8个百兆电口+2个千兆上联电口,其中1-8口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、高清网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,千兆双电口上行
◇全系列支持“百兆以太网口+千兆独立网口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 8个10/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

创新功能设计
◇长距离档:开启时,1-8端口速率降为10M,使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link/Act)、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格
POE交换机-交换机



包装清单

包装清单

物品名称

数量

单位

10口千兆上联POE供电交换机

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1108PGL

非网管810/100M RJ45端口+ 210/100/1000M 上联RJ45端口PoE交换机,1-8口支持IEEE 802.3af/at国际标准。调整功能开关,可实现1-8口10M/250米长距离传输,120W电源。




[template] => 0 [thumb] => /Uploads/202401/65b7114212545.jpg [thumb_alt] => 交换机价格_10口长距离交换机_百兆poe交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7006 [hits] => 9699 [createtime] => 1596442857 [updatetime] => 1706496351 [price] => 0.00 [url] => /PoE_Switch/show/1090.html [xinghao] => ONV-H1108PGL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7114e26090.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b711521df64.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b71157421fe.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7115b3874a.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H1108PGL

端口特征

固定端口

8个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

网口特性

1-8口10/100BaseTX)自动侦测,第9-1010/100/1000Base-T自动侦测,

/半双工MDI/MDI-X自适应

双绞线传输

10BASE-TCat3,4,5 UTP(250 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

功能开关

1个(Extender

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

11.8Gbps (无阻塞

包转发率@64byte

4.17Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

1536byte

LED指示灯

电源指示灯:PWR(绿色); 网络指示灯:Link(黄色);POE工作指示灯:PoE(绿色);功能开关指示灯:EXTEND(绿色)。

PoE与电源特征

PoE端口

1-8端口支持IEEE802.3af/at标准POE供电

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口PoE功率

30W,标准IEEE802.3af/at

总功率/输入电压

120W (AC100-240V

整机功耗

待机功耗:<5W;满载功耗:<120W

配套电源

内置开关电源 AC:100240V 50-60Hz 2.2A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

195*130*40mm

净重/毛重

0.8kg / <1.2kg

安装方式

桌面式,壁挂式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护

[detailpic] => [applications] =>


交换机品牌_光网视

[attachments] => [attachmentss] => /Uploads/202012/5fc87cc710160.pdf|ONV-H1108PGL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [11] => Array ( [id] => 50 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口百兆PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => 交换机价格_10口长距离交换机_百兆poe交换机 [description] => 具备8个10/100M电口+2个10/100M上联电口,1-8口支持IEEE802.3af/at标准POE供电; 一键切换:100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<120Wtransmission. Built-in 120W power supply. [content] =>



产品概述
ONV-H1108PL系列是ONV自主研发的非网管PoE交换机,具备8个百兆电口+2个百兆上联电口,其中1-8口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为120W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,双电口上行
◇提供10个10/100Base-TX RJ45端口,双上联电口,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇  8个10/100Base-TX RJ45端口支持PoE供电,满足安防领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达120W,单端口最大PoE输出功率为30W。

操作简单
◇ 即插即用,无需配置,使用及维护简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。

创新功能(仅限带功能开关机型)
◇长距离档:开启时,1-8端口速率降为10M,使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。
◇视频监控模式:随长距离开关一同开启,1-8口相互隔离但是都和 9-10口互通,可防止 DHCP 冲突,优化端口缓存利用率,减少广播风暴。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。

产品尺寸规格


机架式交换机_桌面式交换机_交换机的作用



包装清单

包装清单

物品名称

数量

单位

10口百兆POE供电交换机(ONV-H1108PL

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1064PL

非网管410/100M RJ45端+ 210/100M 上联RJ45端口PoE交换机,1-4口支持IEEE 802.3af/at国际标准。调整功能开关,可实现1-4口VLAN隔离10M/250米长距离传输,65W电源。

ONV-H1108PL

非网管810/100M RJ45端口+ 210/100M 上联RJ45端口PoE交换机,1-8口支持IEEE 802.3af/at国际标准。调整功能开关,可实现1-8口VLAN隔离10M/250米长距离传输,120W电源。


[template] => 0 [thumb] => /Uploads/202401/65b75a26208b7.jpg [thumb_alt] => 10口百兆PoE供电交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7005 [hits] => 8531 [createtime] => 1572316395 [updatetime] => 1706515006 [price] => 0.00 [url] => /PoE_Switch/show/50.html [xinghao] => ONV-H1108PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b75a2deb8a5.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b75a32444e3.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b75a3638e2e.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b75a3a39417.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H1064PL

ONV-H1108PL

固定端口

4个10/100Base-TX  POE口(Data/Power

2个10/100Base-TX 上联RJ45口 (Data)

8个10/100Base-TX  POE口(Data/Power

2个10/100Base-TX 上联RJ45口 (Data)

POE端口

1-4端口支持IEEE802.3af/at标准POE供电

1-8端口支持IEEE802.3af/at标准POE供电

功能开关

1个(Extender+ CCTV

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

1-610/100BaseTX)自动侦测,全/半双工MDI/MDI-X自适应

1-1010/100BaseTX)自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

1.6Gbps (无阻塞

2Gbps (无阻塞

包转发率@64byte

0.89Mpps

1.488Mpps

MAC地址表

1K

2K

包转发缓存

768K

1.25M

双绞线传输

10BASE-T : Cat3,4,5 UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

30W/15.4W

总功率/输入电压

65W (AC100-240V

120W (AC100-240V

整机功耗

待机功耗:<3W;满载功耗:<65W

待机功耗:<5W;满载功耗:<120W

LED指示灯

电源指示灯 PWR(绿色) ; 网络指示灯 Link(黄色); POE工作指示灯:PoE(绿色);功能开关指示灯:EXTEND(绿色)。

配套电源

内置开关电源 AC:100240V 50-60Hz 1A

内置开关电源 AC:100240V 50-60Hz 2.2A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

142*115*40mm

195*130*40mm

净重/毛重

0.6kg / <1kg

0.8kg / <1.2kg

安装方式

桌面式,壁挂式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护

[detailpic] => [applications] =>


[attachments] => [attachmentss] => /Uploads/202108/610cd513ef752.pdf|ONV-H1108PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 1 [Uplink_portw] => 1 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 2 [PoEs_port] => 2 [Downlink_ports] => 1 [Uplink_ports] => 1 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 1 [azfsgy] => 0 ) )
>

在线客服

客服热线
135 9020 8303
  • 客服组:
    在线客服
  • 技术咨询:
    13590208303
  • 项目咨询:
    18666296723
  • 售后咨询:
    18665959077
服务时间:
8:30 - 18:30
