产品概述

ONV-H1024PLD系列是ONV自主研发的非网管AI PoE交换机,具备24个百兆+2个千兆上联电口+1个千兆SFP复用光口插槽,其中1-24口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W1-24供电端口支持PoE看门狗伺服功能,一旦端口通信故障,对应的端口POE将自动重启,自行恢复网络通信,减少人工干预与维护。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、银行、医院、厂区中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便

产品特点

百兆接入,千兆光电上行

◇ 提供2410/100M电口110/100/1000M电口+1个1000M光电复用口,方便用户灵活组网,满足各种场景组网需求

 所有端口支持无阻塞线速转发,传输更流畅。

 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



智能PoE供电功能

2410/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

 1-24个POE供电口支持看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。



创新功能

◇ 长距离+VLAN模式E开关拨到“ON”档(默认“OFF”)1-24端口物理VLAN隔离功能,抑制广播风暴,提升网络性能;同时开启17-24端口速率降为10M,使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。

◇ AI自愈模式(D)开关拨到“ON”档(默认“OFF”),1-24开启看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。

◇ 实时功率+供电优先级模式(P):开关拨到“ON”档(默认“OFF”),POE实时功率监测功能将开启,当连接负载超过交换机电源最大功率时,电源指示灯将会闪烁,帮助快速获悉整机功耗使用情况,同时启用端口优先级功能,优先保证最左边PoE端口(第1端口)的功率输出,杜绝过载使用的安全隐患。



操作简单

◇ 即插即用,无需配置,简单方便。

 带功能开关,一键开启时创新实用功能。

◇ 用户可通过电源指示灯(Power)、端口状态指示灯(LinkL/APOE工作指示灯(PoE)轻松了解设备工作状态。

 支持桌面、1U/19寸机柜安装。



设备稳定可靠

 主机低功耗、风扇静音散热设计镀锌金属外壳,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

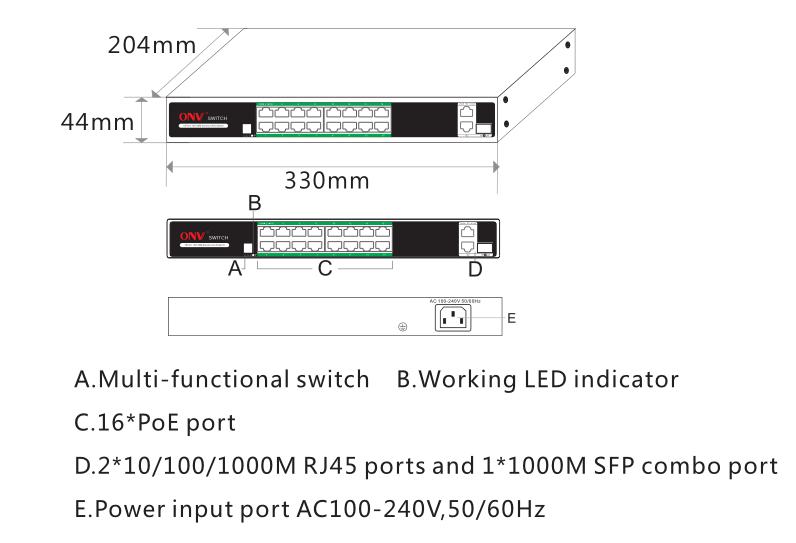

产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

26口千兆上联AI POE供电交换机

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源

ONV-H1016PLD

非网管1610/100M RJ45端+ 210/100/1000M上联RJ45端+1个1000M SFP复用光口插槽,AI POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-1610M/250米长距离传输VLAN隔离,AI网络自愈功能功率指示功能,供电优先级功能,支持1U/19寸机柜安装。

250W

ONV-H1024PLD

非网管24个10/100M RJ45端+ 210/100/1000M上联RJ45端+1个1000M SFP复用光口插槽,AI POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-2410M/250米长距离传输VLAN隔离,AI网络自愈功能功率指示功能,供电优先级功能,支持1U/19寸机柜安装。

250W

[template] => 0 [thumb] => /Uploads/202505/68358065cfa4a.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19842 [createtime] => 1732847110 [updatetime] => 1748336943 [price] => 0.00 [url] => /PoE_Switch/show/1366.html [xinghao] => ONV-H1024PLD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/6835807449da9.jpg [filename] => ONV-H1024PLD (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/683580746f73a.jpg [filename] => ONV-H1024PLD (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/683580748ff13.jpg [filename] => ONV-H1024PLD (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/68358074b0d75.jpg [filename] => ONV-H1024PLD.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H1016PLD

ONV-H1024PLD

端口特征

固定端口

1610/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X SFP光口插槽 (Data)复用口)

2410/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X SFP光口插槽 (Data)复用口)

网口特性

1-1610/100Base-TX17-18口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应

1-2410/100Base-TX25-26口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模——工作波长:850nm ,传输距离:0500M

单模——工作波长:1310nm,传输距离:040KM;工作波长:1550nm,传输距离:0120KM 。

功能开关

1个(E、DP三档,默认状态“OFF”,“ON”开启后功能说明如下:

E档:“ON”时,9-16/17-24端口长距离10M/250米+供电口VLAN传输模式;

“OFF”时,正常100米交换传输。

D档:“ON”时,1-4端口PoE看门狗AI自愈模式;“OFF”时,无通信自愈功能。

P档:“ON”时,POE输出总功率+优先级指示模式;“OFF”时,无功率指示功能。

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u100Base-TX;

IEEE802.3ab 1000Base-T;

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

巨型帧

10K

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:Link(黄色)PoE指示灯:PoE(绿色);速率指示灯:1000M(绿色)

PoE与电源特征

POE供电标准

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口POE功率

30W,标准IEEE802.3af/at

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<240W

待机功耗:<20W;满载功耗:<250W

配套电源

内置开关电源 AC:100240V 50-60Hz 4.1A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

330*204*44mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15;RoHS;

质保期

交换机1年,终身维护

[detailpic] => [applications] =>


[attachments] => [attachmentss] => /Uploads/202505/68358082e520c.pdf|ONV-H1024PLD 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 4 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [1] => Array ( [id] => 1364 [catid] => 21 [userid] => 3 [username] => admin [title] => 27口千兆上联PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => 24口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备24个百兆电口+2个千兆上联电口+1个千兆上联SFP光口插槽,其中1-24口支持PoE+供电,单端口PoE功率达30W。端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<250W [content] =>


产品概述

ONV-H1024PFD系列非网管PoE交换机,具备24个百兆电口+2个兆上联电口+1个千兆上联SFP光口插槽,其中1-24口支持PoE+供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、政企、银行、医院、社区、厂区中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便



产品特点

百兆接入,千兆光电上行

◇ 支持“以太网口+千兆光电上联”组合,方便用户灵活组网,满足各种场景组网需求;

所有端口支持无阻塞线速转发,传输更流畅。

支持IEEE 802.3x全双工流控和Backpressure半双工流控。



智能PoE供电功能

 2410/100Base-TX RJ45端口支持PoE供电,满足安防领域各种场景PoE供电的需求。

◇ 符合PoE+供电标准,自动识别PoE设备进行供电,不损坏非PoE设备,单端口最大PoE输出功率为30W。



操作简单

◇ 即插即用,无需配置,使用及维护简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。



创新功能

◇ 长距离模式E开关拨到“ON”档(默认“OFF”)17-24端口速率降为10M,同时开启POE看门狗功能,监测并自动重启通信故障PoE端口;使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。



设备稳定可靠

 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

设备完全符合3CCEFCCRoHS安规要求,使用安全可靠。

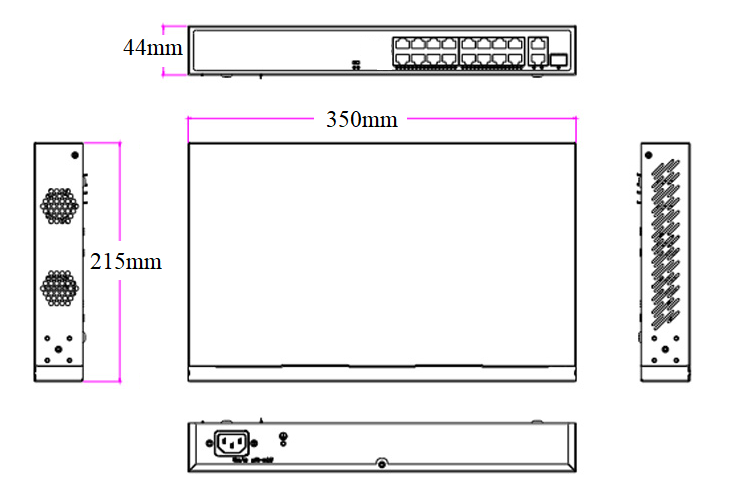

产品尺寸规格



包装清单

包装清单

物品名称

数量

单位

27口千兆上联POE供电交换机

1

AC电源线

1

快速使用指南,保修卡与合格证

1





订购信息

设备名称

设备信息

标配电源

ONV-H1024PFD

非网管24个10/100M RJ45端+ 210/100/1000M 上联RJ45端+ 1个1000M 上联SFP光口插槽,PoE交换机,1-24口支持PoE+标准调整功能开关,可实现17-24口10M/250米长距离传输及PoE看门狗功能,置电源。

52V/250W

说明:本产品默认不配套光模块如有需要需单独购买。





光模块选型表



名称

型号

描述

单位

1.25G光模块

2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550mLC接口,支持DDM功能,支持热拔插。

2632

SFP光模块,1.25G模双纤1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-SC

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

2613-R-SC

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)

[template] => 0 [thumb] => /Uploads/202505/6835692973420.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19842 [createtime] => 1732847110 [updatetime] => 1748334898 [price] => 0.00 [url] => /PoE_Switch/show/1364.html [xinghao] => ONV-H1024PFD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/68357647e12e7.jpg [filename] => ONV-H1024PFD (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/683576480d1e2.jpg [filename] => ONV-H1024PFD (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/6835764833796.jpg [filename] => ONV-H1024PFD (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/6835764861697.jpg [filename] => ONV-H1024PFD(4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H1024PFD

端口特征

固定端口

2410/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X 上联SFP光口插槽(Data)

网口特性

1-2410/100Base-TX17-18/25-26口100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(250 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC/SC

光缆

多模 850nm 0550M

单模 1310nm 040KM , 1550nm 0120KM

功能开关

E 档:长距离传输功能;默认:——“OFF,使能:——“ON

开启后,17-24口支持10M/250米长距离+POE看门狗

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

12Gbps (无阻塞

包转发率@64byte

8.04Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2Kbytes

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:Link绿色);POE工作指示灯:PoE(色);功能开关指示灯:EXTEND(绿色)

PoE与电源特征

PoE端口

1-24端口支持PoE+供电

供电引脚

默认1/2(+),3/6(-)4芯供电

最高单口PoE功率

30W,PoE+

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<250W

配套电源

内置开关电源  AC:100240V 50-60Hz 4.1A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

外观尺寸(L*W*H)

350*215*44mm

净重/毛重

2.5kg / <3.0kg

安装方式

桌面、机架式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1
FCC Part 15 ;RoHS;

质保期

交换机1年,终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202505/6835765a0dd37.pdf|ONV-H1024PFD产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 4 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [2] => Array ( [id] => 1363 [catid] => 21 [userid] => 3 [username] => admin [title] => 26口千兆上联POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 24口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备24个百兆电口+2个千兆上联电口,其中1-24口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<20W;满载功耗:<250W [content] =>

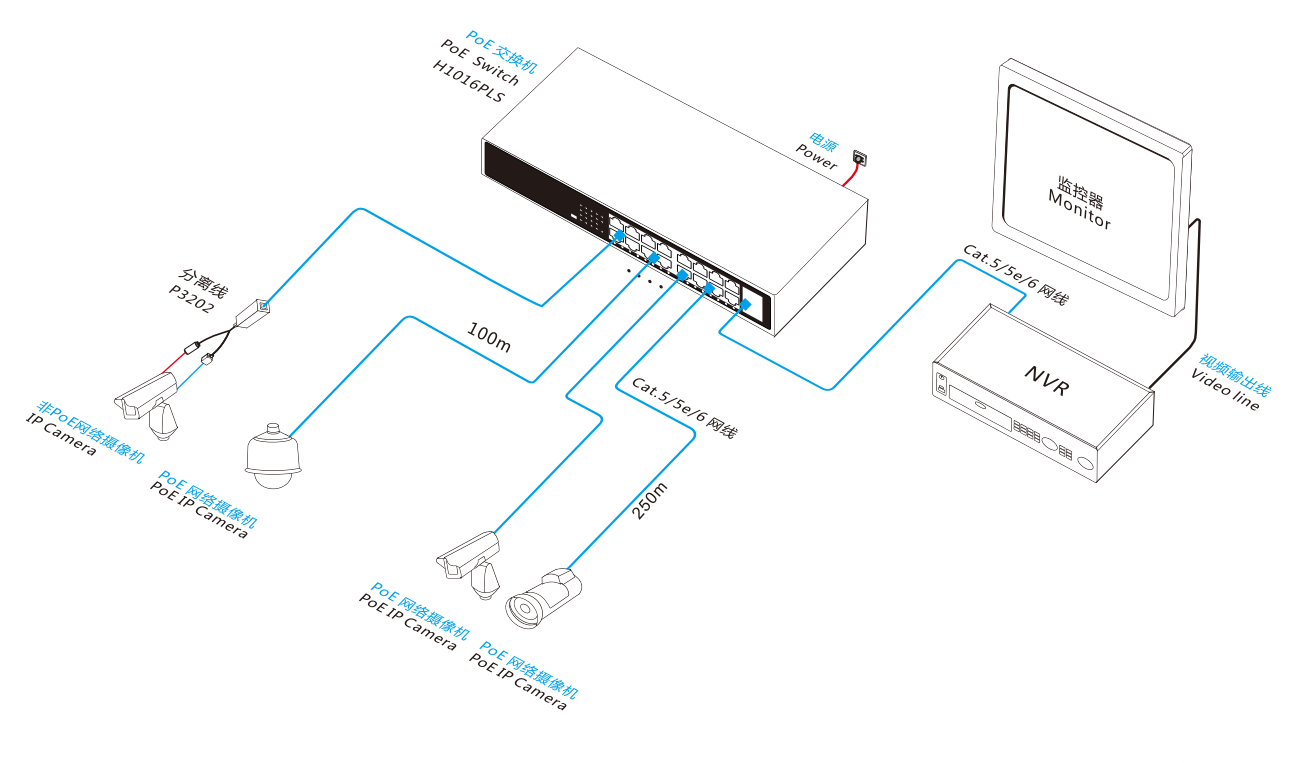

产品概述

ONV-H1024PLS系列是ONV自主研发的非网管PoE交换机,具备24个百兆+2兆上联电口,其中1-24口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便;



产品特点

百兆接入,千兆上行

◇ 提供2410/100M电口210/100/1000M电口,方便用户灵活组网,满足各种场景组网需求

 所有端口支持无阻塞线速转发,传输更流畅。

 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



智能PoE供电功能

2410/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。



操作简单

◇ 即插即用,无需配置,简单方便。

 带功能开关,支持一键开启时17-2410M/250米长距离传输模式

◇ 用户可通过电源指示灯(Power)、端口状态指示灯(Link)POE工作指示灯(PoE)轻松了解设备工作状态。

 支持桌面、兼容1U-19寸机柜安装。





设备稳定可靠

 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

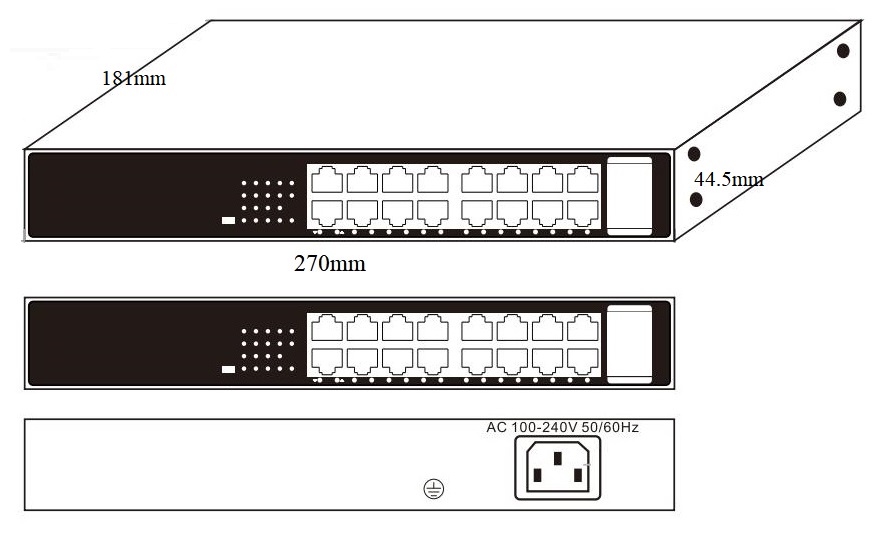

产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

26口千兆上联POE供电交换机(ONV-H1024PLS

1

AC电源线

1

五金安装套件

1

快速使用指南保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1016PLS

非网管1610/100M RJ45端+210/100/1000M上联RJ45端POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-16口10M/250米长距离传输,内置160W电源。

ONV-H1024PLS

非网管24个10/100M RJ45端+210/100/1000M上联RJ45端POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-24口10M/250米长距离传输,内置250W电源。



[template] => 0 [thumb] => /Uploads/202505/68356bd045681.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19848 [createtime] => 1732847110 [updatetime] => 1748331475 [price] => 0.00 [url] => /PoE_Switch/show/1363.html [xinghao] => ONV-H1024PLS [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/68356b221b404.jpg [filename] => ONV-H1024PLS (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/68356b223a4de.jpg [filename] => ONV-H1024PLS (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/68356b224ee6a.jpg [filename] => ONV-H1024PLS (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/68356b227379f.jpg [filename] => ONV-H1024PLS (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H1016PLS

ONV-H1024PLS

固定端口

1610/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

2410/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

功能开关Extender)

开启后,9-16口支持10M/250米长距离

开启后,17-24口支持10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

10/100BaseTX10/100/1000BaseT 自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

12Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

2K

包转发缓存

2M

双绞线传输

10BASE-TX  Cat5 or later UTP(250 meter)

100BASE-TX  Cat5 or later UTP(100 meter)

1000BASE-T  Cat5e or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

160W (AC100-240V)

250W (AC100-240V)

整机功耗

待机功耗:<15W;

满载功耗:<160W

待机功耗:<20W;

满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色); 网络指示灯 Link绿色)PoE指示灯:PoE(绿色)

配套电源

内置开关电源 AC:100240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 ;RoHS;

质保期

交换机1年,电源2年,终身维护



[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202505/68356b5c135a4.pdf|ONV-H1024PLS 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 4 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [3] => Array ( [id] => 1362 [catid] => 21 [userid] => 3 [username] => admin [title] => 19口千兆上联PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备16个百兆电口+2个千兆上联电口+1个千兆上联SFP光口插槽,其中1-16口支持PoE+供电,单端口PoE功率达30W。端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<10W;满载功耗:<160W [content] =>

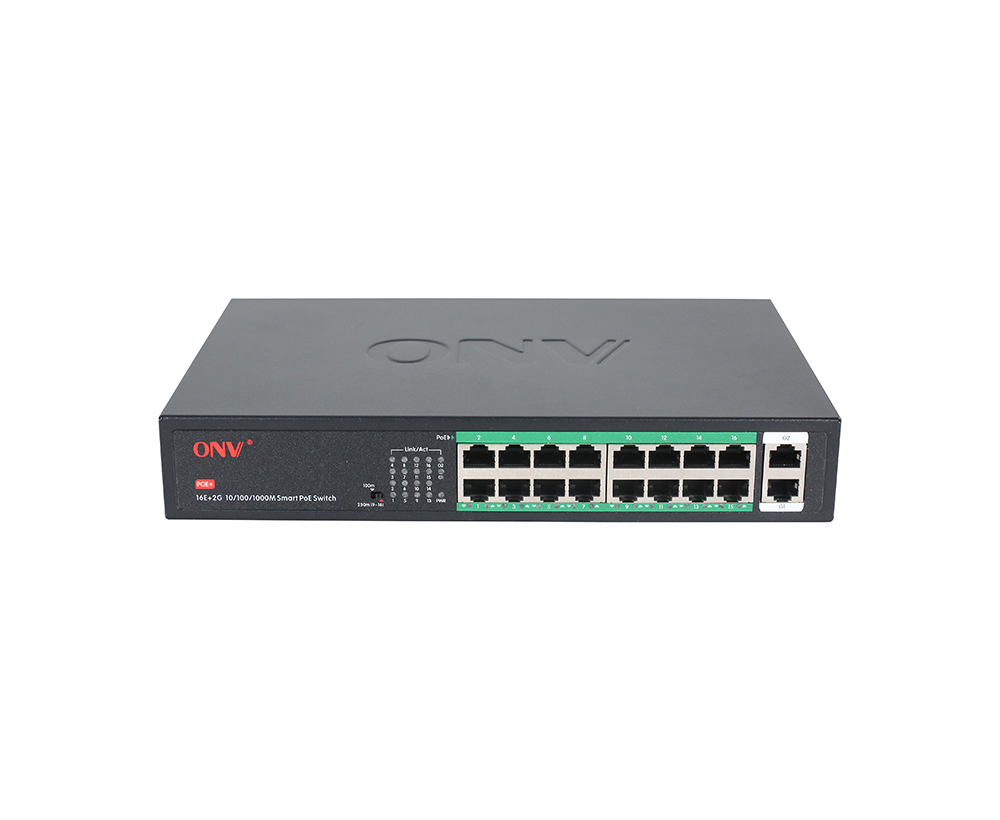

产品概述

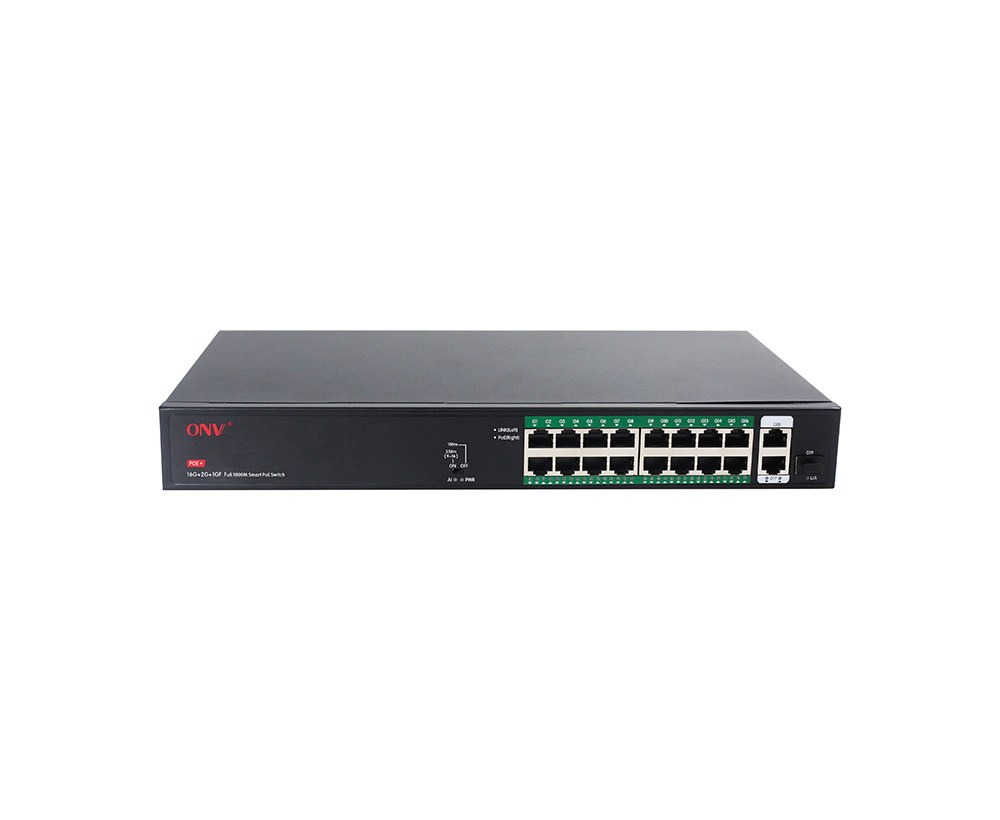

ONV-H1016PFD系列非网管PoE交换机,具备16个百兆电口+2个兆上联电口+1个千兆上联SFP光口插槽,其中1-16口支持PoE+供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、政企、银行、医院、社区、厂区中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便

产品特点

百兆接入,千兆光电上行

◇ 支持“以太网口+千兆光电上联”组合,方便用户灵活组网,满足各种场景组网需求;

所有端口支持无阻塞线速转发,传输更流畅。

支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能

 1610/100Base-TX RJ45端口支持PoE供电,满足安防领域各种场景PoE供电的需求。

◇ 符合PoE+供电标准,自动识别PoE设备进行供电,不损坏非PoE设备,单端口最大PoE输出功率为30W。



操作简单

◇ 即插即用,无需配置,使用及维护简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。



创新功能

◇ 长距离模式E开关拨到“ON”档(默认“OFF”)9-16端口速率降为10M,同时开启POE看门狗功能,监测并自动重启通信故障PoE端口;使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。



设备稳定可靠

 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

设备完全符合3CCEFCCRoHS安规要求,使用安全可靠。


产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

19口千兆上联POE供电交换机

1

AC电源线

1

快速使用指南,保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源

ONV-H1016PFD

非网管16个10/100M RJ45端+ 210/100/1000M 上联RJ45端+ 1个1000M 上联SFP光口插槽,PoE交换机,1-16口支持PoE+标准调整功能开关,可实现9-16口10M/250米长距离传输及PoE看门狗功能,置电源。

52V/160W

ONV-H1016PFD

非网管16个10/100M RJ45端+ 210/100/1000M 上联RJ45端+ 1个1000M 上联SFP光口插槽,PoE交换机,1-16口支持PoE+标准调整功能开关,可实现9-16口10M/250米长距离传输及PoE看门狗功能,置电源。

52V/250W

说明:本产品默认不配套光模块如有需要需单独购买。







光模块选型表

名称

型号

描述

单位

1.25G光模块

2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550mLC接口,支持DDM功能,支持热拔插。

2632

SFP光模块,1.25G模双纤1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-SC

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

2613-R-SC

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)




[template] => 0 [thumb] => /Uploads/202505/6835692973420.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19803 [createtime] => 1732847110 [updatetime] => 1748331091 [price] => 0.00 [url] => /PoE_Switch/show/1362.html [xinghao] => ONV-H1016PFD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/683569358ecc3.jpg [filename] => ONV-H1016PFD (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/68356935b15ca.jpg [filename] => ONV-H1016PFD (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/68356935c975d.jpg [filename] => ONV-H1016PFD (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/68356935e8b25.jpg [filename] => ONV-H1016PFD(4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H1016PFD

端口特征

固定端口

1610/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X 上联SFP光口插槽(Data)

网口特性

1-1610/100Base-TX17-18/25-26口100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(250 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC/SC

光缆

多模 850nm 0550M

单模 1310nm 040KM , 1550nm 0120KM

功能开关

E 档:长距离传输功能;默认:——“OFF,使能:——“ON

开启后,9-16口支持10M/250米长距离+POE看门狗

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

12Gbps (无阻塞

包转发率@64byte

6.84Mpps

MAC地址表

2K

包转发缓存

2Mbits

巨型帧

9.2Kbytes

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:Link绿色);POE工作指示灯:PoE(色);功能开关指示灯:EXTEND(绿色)

PoE与电源特征

PoE端口

1-16端口支持PoE+供电

供电引脚

默认1/2(+),3/6(-)4芯供电

最高单口PoE功率

30W,PoE+

总功率/输入电压

160W (AC100-240V)

250W (AC100-240V)

整机功耗

待机功耗:<10W;满载功耗:<160W

待机功耗:<10W;满载功耗:<250W

配套电源

内置开关电源 AC:100240V 50-60Hz 3.0A

内置开关电源 AC:100240V 50-60Hz 4.1A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

外观尺寸(L*W*H)

350*215*44mm

净重/毛重

2.3kg / <2.8kg

2.5kg / <3.0kg

安装方式

桌面、机架式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1
FCC Part 15 ;RoHS;

质保期

交换机1年,终身维护



[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202505/6835694228701.pdf|ONV-H1016PFD产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 3 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [4] => Array ( [id] => 1361 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口千兆上联AI POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备16个百兆电口+2个千兆上联电口+1个千兆SFP复用光口插槽,其中1-16口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<240W [content] =>


产品概述

ONV-H1016PLD系列是ONV自主研发的非网管AI PoE交换机,具备16个百兆+2个千兆上联电口+1个千兆SFP复用光口插槽,其中1-16口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W1-16供电端口支持PoE看门狗伺服功能,一旦端口通信故障,对应的端口POE将自动重启,自行恢复网络通信,减少人工干预与维护。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、银行、医院、厂区中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便

产品特点

百兆接入,千兆光电上行

◇ 提供1610/100M电口110/100/1000M电口+1个1000M光电复用口,方便用户灵活组网,满足各种场景组网需求

 所有端口支持无阻塞线速转发,传输更流畅。

 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



智能PoE供电功能

1610/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

 1-16个POE供电口支持看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。



创新功能

◇ 长距离+VLAN模式E开关拨到“ON”档(默认“OFF”)1-16端口物理VLAN隔离功能,抑制广播风暴,提升网络性能;同时开启9-16端口速率降为10M,使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。

◇ AI自愈模式(D)开关拨到“ON”档(默认“OFF”),1-16开启看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。

◇ 实时功率+供电优先级模式(P):开关拨到“ON”档(默认“OFF”),POE实时功率监测功能将开启,当连接负载超过交换机电源最大功率时,电源指示灯将会闪烁,帮助快速获悉整机功耗使用情况,同时启用端口优先级功能,优先保证最左边PoE端口(第1端口)的功率输出,杜绝过载使用的安全隐患。



操作简单

◇ 即插即用,无需配置,简单方便。

 带功能开关,一键开启时创新实用功能。

◇ 用户可通过电源指示灯(Power)、端口状态指示灯(LinkL/APOE工作指示灯(PoE)轻松了解设备工作状态。

 支持桌面、1U/19寸机柜安装。



设备稳定可靠

 主机低功耗、风扇静音散热设计镀锌金属外壳,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。


产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

18口千兆上联AI POE供电交换机

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源

ONV-H1016PLD

非网管1610/100M RJ45端+ 210/100/1000M上联RJ45端+1个1000M SFP复用光口插槽,AI POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-1610M/250米长距离传输VLAN隔离,AI网络自愈功能功率指示功能,供电优先级功能,支持1U/19寸机柜安装。

250W

ONV-H1024PLD

非网管24个10/100M RJ45端+ 210/100/1000M上联RJ45端+1个1000M SFP复用光口插槽,AI POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-2410M/250米长距离传输VLAN隔离,AI网络自愈功能功率指示功能,供电优先级功能,支持1U/19寸机柜安装。

250W



[template] => 0 [thumb] => /Uploads/202505/68357b252a9f8.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19804 [createtime] => 1732847110 [updatetime] => 1748335633 [price] => 0.00 [url] => /PoE_Switch/show/1361.html [xinghao] => ONV-H1016PLD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/68357b1a00119.jpg [filename] => ONV-H1016PLD (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/68357b1a1493a.jpg [filename] => ONV-H1016PLD (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/68357b1a360ca.jpg [filename] => ONV-H1016PLD (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/68357b1a5a29c.jpg [filename] => ONV-H1016PLD (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H1016PLD

ONV-H1024PLD

端口特征

固定端口

1610/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X SFP光口插槽 (Data)复用口)

2410/100Base-TX  POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X SFP光口插槽 (Data)复用口)

网口特性

1-1610/100Base-TX17-18口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应

1-2410/100Base-TX25-26口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模——工作波长:850nm ,传输距离:0500M

单模——工作波长:1310nm,传输距离:040KM;工作波长:1550nm,传输距离:0120KM 。

功能开关

1个(E、DP三档,默认状态“OFF”,“ON”开启后功能说明如下:

E档:“ON”时,9-16/17-24端口长距离10M/250米+供电口VLAN传输模式;

“OFF”时,正常100米交换传输。

D档:“ON”时,1-4端口PoE看门狗AI自愈模式;“OFF”时,无通信自愈功能。

P档:“ON”时,POE输出总功率+优先级指示模式;“OFF”时,无功率指示功能。

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u100Base-TX;

IEEE802.3ab 1000Base-T;

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

巨型帧

10K

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:Link(黄色)PoE指示灯:PoE(绿色);速率指示灯:1000M(绿色)

PoE与电源特征

POE供电标准

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口POE功率

30W,标准IEEE802.3af/at

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<240W

待机功耗:<20W;满载功耗:<250W

配套电源

内置开关电源 AC:100240V 50-60Hz 4.1A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

330*204*4mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 ;RoHS;

质保期

交换机1年,终身维护



[detailpic] => [applications] =>


[attachments] => [attachmentss] => /Uploads/202505/68357b6f8e146.pdf|ONV-H1016PLD 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 3 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [5] => Array ( [id] => 1365 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口千兆上联POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备16个10/100M电口+2个10/100/1000M上联电口,1-16口支持IEEE802.3af/at标准POE供电; 一键切换:9-16端口支持100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<240W [content] =>


产品概述
ONV-H1016PL系列是ONV自主研发的PoE交换机,具备16个百兆电口+2个千兆上联电口,其中1-16口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,千兆上行
◇提供16个10/100M电口+2个10/100/1000M电口,方便用户灵活组网,满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 16个10/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 带功能开关,支持一键开启时9-16口10M/250米长距离传输模式。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯(Link)、POE工作指示灯(PoE)轻松了解设备工作状态。
◇ 支持桌面、兼容1U-19寸机柜安装。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

产品尺寸规格


光纤收发器_光纤交换机_接入交换机


包装清单

包装清单

物品名称

数量

单位

18口千兆上联POE供电交换机(ONV-H1016PL

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1016PL

非网管1610/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-16口10M/250米长距离传输,内置250W电源。

ONV-H1024PL

非网管24个10/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-24口10M/250米长距离传输,内置250W电源。


[template] => 0 [thumb] => /Uploads/202401/65b708340f7d6.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19834 [createtime] => 1572315910 [updatetime] => 1706494024 [price] => 0.00 [url] => /PoE_Switch/show/1365.html [xinghao] => ONV-H1016PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7083ac7467.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7083eeb670.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b70842e9faf.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b70846cef16.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1016PL

ONV-H1024PL

固定端口

16个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

24个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

功能开关(Extender)

开启后,9-16口支持10M/250米长距离

开启后,17-24口支持10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

10/100BaseTX10/100/1000BaseT 自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

双绞线传输

10BASE-TX Cat5 or later UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;

满载功耗:<250W

待机功耗:<20W;

满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色); 网络指示灯 Link(黄色);PoE指示灯:PoE(绿色)

配套电源

内置开关电源AC:100240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>


交换机方案_交换机拓扑图_交换机品牌

[attachments] => [attachmentss] => /Uploads/202105/60a2076b75625.pdf|ONV-H1016PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 3 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [6] => Array ( [id] => 49 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口千兆上联POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口长距离交换机_网络交换机_监控交换机_电话交换机 [description] => 具备16个10/100M电口+2个10/100/1000M上联电口,1-16口支持IEEE802.3af/at标准POE供电; 一键切换:9-16端口支持100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<240W [content] =>


产品概述
ONV-H1016PL系列是ONV自主研发的PoE交换机,具备16个百兆电口+2个千兆上联电口,其中1-16口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,千兆上行
◇提供16个10/100M电口+2个10/100/1000M电口,方便用户灵活组网,满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 16个10/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 带功能开关,支持一键开启时9-16口10M/250米长距离传输模式。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯(Link)、POE工作指示灯(PoE)轻松了解设备工作状态。
◇ 支持桌面、兼容1U-19寸机柜安装。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

产品尺寸规格


光纤收发器_光纤交换机_接入交换机


包装清单

包装清单

物品名称

数量

单位

18口千兆上联POE供电交换机(ONV-H1016PL

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1016PL

非网管1610/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-16口10M/250米长距离传输,内置250W电源。

ONV-H1024PL

非网管24个10/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-24口10M/250米长距离传输,内置250W电源。


[template] => 0 [thumb] => /Uploads/202401/65b708340f7d6.jpg [thumb_alt] => 百兆poe交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7011 [hits] => 19816 [createtime] => 1572315910 [updatetime] => 1706494024 [price] => 0.00 [url] => /PoE_Switch/show/49.html [xinghao] => ONV-H1016PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7083ac7467.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7083eeb670.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b70842e9faf.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b70846cef16.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1016PL

ONV-H1024PL

固定端口

16个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

24个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

功能开关(Extender)

开启后,9-16口支持10M/250米长距离

开启后,17-24口支持10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

10/100BaseTX10/100/1000BaseT 自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

双绞线传输

10BASE-TX Cat5 or later UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;

满载功耗:<250W

待机功耗:<20W;

满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色); 网络指示灯 Link(黄色);PoE指示灯:PoE(绿色)

配套电源

内置开关电源AC:100240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>


交换机方案_交换机拓扑图_交换机品牌

[attachments] => [attachmentss] => /Uploads/202105/60a2076b75625.pdf|ONV-H1016PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 3 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 3 [Downlink_ports] => 1 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 1 [sxdkpoe] => 2 [azfsgy] => 0 ) [7] => Array ( [id] => 1202 [catid] => 21 [userid] => 3 [username] => admin [title] => 26口全千兆POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 26口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备24个千兆电口+2千兆SFP光纤插槽 ,其中1-24个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。 [content] =>


产品概述
ONV-H3024PF系列是ONV自主研发的非网管PoE交换机,具备24个千兆电口+2千兆SFP光纤插槽 ,其中1-24个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、掌上电脑等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;


产品特点
全千兆端口
◇支持“以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

设备稳定可靠,操作简单
◇ 主机低功耗设计,金属外壳,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯(PoE)轻松了解设备工作状态。


产品尺寸规格





包装清单

包装清单

物品名称

数量

单位

26口全千兆POE供电交换机(ONV-H3024PF

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H3016PF

非网管16个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-16口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。

ONV-H3024PF

非网管24个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-24口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。



选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


[template] => 0 [thumb] => /Uploads/202401/65b714b06c3e9.jpg [thumb_alt] => PoE交换机代理商_交换机厂家_深圳交换机厂家 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7010 [hits] => 12671 [createtime] => 1596512589 [updatetime] => 1706497222 [price] => 0.00 [url] => /PoE_Switch/show/1202.html [xinghao] => ONV-H3024PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b714b68ea78.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b714bae8a1d.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b714bf10f2e.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b714c366f51.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H3016PF

ONV-H3024PF

固定端口

16个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

24个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

1-16口10/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

1-2410/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

转发模式

存储转发(全线速)

背板带宽

52Gbps (无阻塞

包转发率@64byte

26.78Mpps

38.69Mpps

MAC地址表

8K

包转发缓存

4M

双绞线传输

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光缆

多模 850nm 0~550M

单模 1310nm 040KM , 1550nm 0120KM 。

供电引脚

默认仅支持1/2(+),3/6(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W ,交流(AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<240W

待机功耗:<20W;满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色) ; 网络指示灯 Link绿色);光口指示灯:G1/G2(绿色) POE工作指示灯:PoE(绿色)

配套电源

内置开关电源AC:100~240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

<1.7kg /<2.2kg

3kg /<3.5kg

安装方式

桌面、壁挂、19寸1U机柜安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>



[attachments] => [attachmentss] => /Uploads/202008/5f28cfdfb8d2d.pdf|ONV-H3024PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 4 [PoE_DK] => 4 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 3 [PoEs_port] => 4 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [8] => Array ( [id] => 1368 [catid] => 21 [userid] => 3 [username] => admin [title] => 27口全千兆PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备26个千兆电口+1个千兆上联SFP光口插槽,其中1-24口支持PoE+供电,单端口PoE功率达30W; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<250W [content] =>

产品概述

ONV-H3024PFD系列非网管PoE交换机,具备26兆电口+1个千兆上联SFP光口插槽,其中1-24口支持PoE+供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、政企、银行、医院、社区、厂区中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便





产品特点

全千兆接入,千兆光电上行

◇ 支持“以太网口+千兆光电上联”组合,方便用户灵活组网,满足各种场景组网需求;

所有端口支持无阻塞线速转发,传输更流畅。

支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能

 24千兆 RJ45端口支持PoE供电,满足安防领域各种场景PoE供电的需求。

◇ 符合PoE+供电标准,自动识别PoE设备进行供电,不损坏非PoE设备,单端口最大PoE输出功率为30W。

 17-24POE供电口支持看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。



操作简单

◇ 即插即用,无需配置,使用及维护简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。



创新功能

◇ 长距离+VLAN模式E开关拨到“ON”档(默认“OFF”)9-16端口速率降为10M,同时开启端口VLAN隔离和POE看门狗功能,抑制广播风暴,提升网络性能;使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。



设备稳定可靠

 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

设备完全符合3CCEFCCRoHS安规要求,使用安全可靠。


产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

27口全千兆POE供电交换机

1

AC电源线

1

快速使用指南保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源

ONV-H3024PFD

非网管26个10/100/1000M RJ45端+ 1个1000M 上联SFP光口插槽,PoE交换机,1-24口支持PoE+标准调整功能开关,可实现16-24口10M/250米长距离传输及PoE看门狗功能,置电源。

52V/250W

说明:本产品默认不配套光模块如有需要需单独购买。

光模块选型表



名称

型号

描述

单位

1.25G光模块

2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550mLC接口,支持DDM功能,支持热拔插。

2632

SFP光模块,1.25G模双纤1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-SC

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

2613-R-SC

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)

[template] => 0 [thumb] => /Uploads/202505/6836a80c4410f.jpg [thumb_alt] => poe供电_网络交换机_监控交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7009 [hits] => 10721 [createtime] => 1748412160 [updatetime] => 1748412557 [price] => 0.00 [url] => /PoE_Switch/show/1368.html [xinghao] => ONV-H3024PFD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/6836a818bb4be.jpg [filename] => ONV-H3024PFD (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/6836a818cc668.jpg [filename] => ONV-H3024PFD (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/6836a818eb6b5.jpg [filename] => ONV-H3024PFD (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/6836a819158f3.jpg [filename] => ONV-H3024PFD (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H3024PFD

端口特征

固定端口

2410/100/1000Base-T POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X 上联SFP光口插槽(Data)

网口特性

1-26100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(250 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC/SC

光缆

多模 850nm 0550M

单模 1310nm 040KM , 1550nm 0120KM

功能开关

E 档:长距离传输+VLAN隔离功能;默认:——“OFF,使能:——“ON

开启后,16-24口支持10M/250米长距离+POE看门狗

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

54Gbps (无阻塞

包转发率@64byte

40.18Mpps

MAC地址表

8K

包转发缓存

4Mbits

巨型帧

10Kbytes

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:Link绿色);POE工作指示灯:PoE(色);功能开关指示灯:EXTEND(绿色)

PoE与电源特征

PoE端口

1-24端口支持PoE+供电

供电引脚

默认1/2(+),3/6(-)4芯供电

最高单口PoE功率

30W,PoE+

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<250W

配套电源

内置开关电源  AC:100240V 50-60Hz 4.1A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

外观尺寸(L*W*H)

350*215*44mm

净重/毛重

2.6kg / <3.1kg

安装方式

桌面、机架式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1

FCC Part 15;RoHS;

质保期

交换机1年,终身维护

[detailpic] => [applications] =>



[attachments] => [attachmentss] => /Uploads/202505/6836a8273f8ee.pdf|ONV-H3024PFD产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 3 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 4 [PoE_DK] => 3 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 4 [PoEs_port] => 3 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [9] => Array ( [id] => 1367 [catid] => 21 [userid] => 3 [username] => admin [title] => 19口全千兆PoE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备18个千兆电口+1个千兆上联SFP光口插槽,其中1-16口支持PoE+供电,单端口PoE功率达30W; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<12W;满载功耗:<160W [content] =>


产品概述

ONV-H3016PFD系列非网管PoE交换机,具备18兆电口+1个千兆上联SFP光口插槽,其中1-16口支持PoE+供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、政企、银行、医院、社区、厂区中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便







产品特点

全千兆接入,千兆光电上行

◇ 支持“以太网口+千兆光电上联”组合,方便用户灵活组网,满足各种场景组网需求;

所有端口支持无阻塞线速转发,传输更流畅。

支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能

 16千兆 RJ45端口支持PoE供电,满足安防领域各种场景PoE供电的需求。

◇ 符合PoE+供电标准,自动识别PoE设备进行供电,不损坏非PoE设备,单端口最大PoE输出功率为30W。

 9-16POE供电口支持看门狗功能,实时自动侦测数据通信状态,当端口通信故障时,对应端口POE将自动重启,自行修复网络通信,免除人工维护麻烦。





操作简单

◇ 即插即用,无需配置,使用及维护简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。



创新功能

◇ 长距离+VLAN模式E开关拨到“ON”档(默认“OFF”)9-16端口速率降为10M,同时开启端口VLAN隔离和POE看门狗功能,抑制广播风暴,提升网络性能;使用现有的双绞线,就可以突破双绞线百米传输的限制,传输距离最远可以达到250米;另一方面,可以解决因线路老化而导致的传输不畅问题。



设备稳定可靠

 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

设备完全符合3CCEFCCRoHS安规要求,使用安全可靠。



产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

19口全千兆POE供电交换机

1

AC电源线

1

快速使用指南,保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源

ONV-H3016PFD

非网管18个10/100/1000M RJ45端+ 1个1000M 上联SFP光口插槽,PoE交换机,1-16口支持PoE+标准调整功能开关,可实现9-16口10M/250米长距离传输及PoE看门狗功能,置电源。

52V/160W

ONV-H3016PFD-250

非网管18个10/100/1000M RJ45端+ 1个1000M 上联SFP光口插槽,PoE交换机,1-16口支持PoE+标准调整功能开关,可实现9-16口10M/250米长距离传输及PoE看门狗功能,置电源。

52V/250W

说明:本产品默认不配套光模块如有需要需单独购买。



光模块选型表



名称

型号

描述

单位

1.25G光模块

2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550mLC接口,支持DDM功能,支持热拔插。

2632

SFP光模块,1.25G模双纤1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

2612-T-SC

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

2613-R-SC

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)



[template] => 0 [thumb] => /Uploads/202505/6836813548386.jpg [thumb_alt] => poe供电_网络交换机_监控交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7009 [hits] => 10722 [createtime] => 1748412160 [updatetime] => 1748412184 [price] => 0.00 [url] => /PoE_Switch/show/1367.html [xinghao] => ONV-H3016PFD [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/6836818564b36.jpg [filename] => ONV-H3016PFD (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/68368185a13ac.jpg [filename] => ONV-H3016PFD (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/68368185c922a.jpg [filename] => ONV-H3016PFD (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/683681877ea09.jpg [filename] => ONV-H3016PFD(4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H3016PFD

端口特征

固定端口

1610/100/1000Base-T POE口(Data/Power

210/100/1000Base-T 上联RJ45 (Data)

1个1000Base-X 上联SFP光口插槽(Data)

网口特性

1-18100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(250 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC/SC

光缆

多模 850nm 0550M

单模 1310nm 040KM , 1550nm 0120KM

功能开关

E 档:长距离传输+VLAN隔离功能;默认:——“OFF,使能:——“ON

开启后,9-16口支持10M/250米长距离+POE看门狗

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

38Gbps (无阻塞

包转发率@64byte

28.27Mpps

MAC地址表

4K

包转发缓存

4Mbits

巨型帧

9.2Kbytes

LED指示灯

电源指示灯:PWR(绿色);网络指示灯:Link绿色);POE工作指示灯:PoE(色);功能开关指示灯:EXTEND(绿色)

PoE与电源特征

PoE端口

1-16端口支持PoE+供电

供电引脚

默认1/2(+),3/6(-)4芯供电

最高单口PoE功率

30W,PoE+

总功率/输入电压

160W (AC100-240V)

整机功耗

待机功耗:<12W;满载功耗:<160W 可选满载功耗:<250W

配套电源

内置开关电源 AC:100240V 50-60Hz 3.0A

内置开关电源 AC:100240V 50-60Hz 4.1A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

外观尺寸(L*W*H)

350*215*44mm

净重/毛重

2.4kg / <2.9kg

安装方式

桌面、机架式安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1
FCC Part 15 ;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>




[attachments] => [attachmentss] => /Uploads/202505/683681a753770.pdf|ONV-H3016PFD产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 3 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 4 [PoE_DK] => 3 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 4 [PoEs_port] => 3 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [10] => Array ( [id] => 1209 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口全千兆POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 18口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备16个10/100/1000M电口+2个1000M上联SFP光口插槽,1-16口支持IEEE802.3af/at标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<240W [content] =>


产品概述
ONV-H3016PF系列是ONV自主研发的非网管PoE交换机,具备16个千兆电口+2千兆SFP光纤插槽,其中1-16个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用维护方便;

产品特点
全千兆端口
◇支持“以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 16个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at  PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

设备稳定可靠,操作简单
◇ 主机低功耗设计,金属外壳,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯(PoE)轻松了解设备工作状态。


产品尺寸规格



交换机厂家直销价格-POE交换机

包装清单

包装清单

物品名称

数量

单位

18口全千兆POE供电交换机(ONV-H3016PF

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H3016PF

非网管16个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-16口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。

ONV-H3024PF

非网管24个100/1000M RJ45端口+ 21000M SFP光口插槽POE交换机,1-24口支持IEEE 802.3af/at国际标准,250W电源兼容19寸机柜安装。



选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


[template] => 0 [thumb] => /Uploads/202401/65b7145e339fd.jpg [thumb_alt] => poe供电_网络交换机_监控交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7009 [hits] => 10737 [createtime] => 1596508962 [updatetime] => 1706497139 [price] => 0.00 [url] => /PoE_Switch/show/1209.html [xinghao] => ONV-H3016PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b71465a6543.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b71469a96c3.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b7146d7ff99.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7147166dfb.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H3016PF

ONV-H3024PF

固定端口

16个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

24个10/100/1000Base-T POE口(Data/Power

2个1000Base-X 上联SFP光口插槽 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

1-16口10/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

1-2410/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

转发模式

存储转发(全线速)

背板带宽

52Gbps (无阻塞

包转发率@64byte

26.78Mpps

38.69Mpps

MAC地址表

8K

包转发缓存

4M

双绞线传输

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光缆

多模 850nm 0~550M

单模 1310nm 040KM , 1550nm 0120KM 。

供电引脚

默认仅支持1/2(+),3/6(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W ,交流(AC100-240V)

整机功耗

待机功耗:<15W;满载功耗:<240W

待机功耗:<20W;满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色) ; 网络指示灯 Link绿色);光口指示灯:G1/G2(绿色) POE工作指示灯:PoE(绿色)

配套电源

内置开关电源AC:100~240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

<1.7kg /<2.2kg

3kg /<3.5kg

安装方式

桌面、壁挂、19寸1U机柜安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>


poe供电_网络交换机_监控交换机


[attachments] => [attachmentss] => /Uploads/202008/5f28c84faec5b.pdf|ONV-H3016PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 3 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 4 [PoE_DK] => 3 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 1 [POE_power] => 4 [PoEs_port] => 3 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [11] => Array ( [id] => 11 [catid] => 21 [userid] => 3 [username] => admin [title] => 26口千兆上联POE供电交换机 [title_style] => ;font-weight:bold [keywords] => 26口交换机_poe交换机_千兆交换机_交换机_交换机图片 [description] => 具备24个10/100M电口+2个10/100/1000M上联电口,1-24口支持IEEE802.3af/at标准POE供电; 一键切换:17-24端口支持100M/100米和10M/250米长距离传输模式; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<20W;满载功耗:<240W [content] =>


产品概述

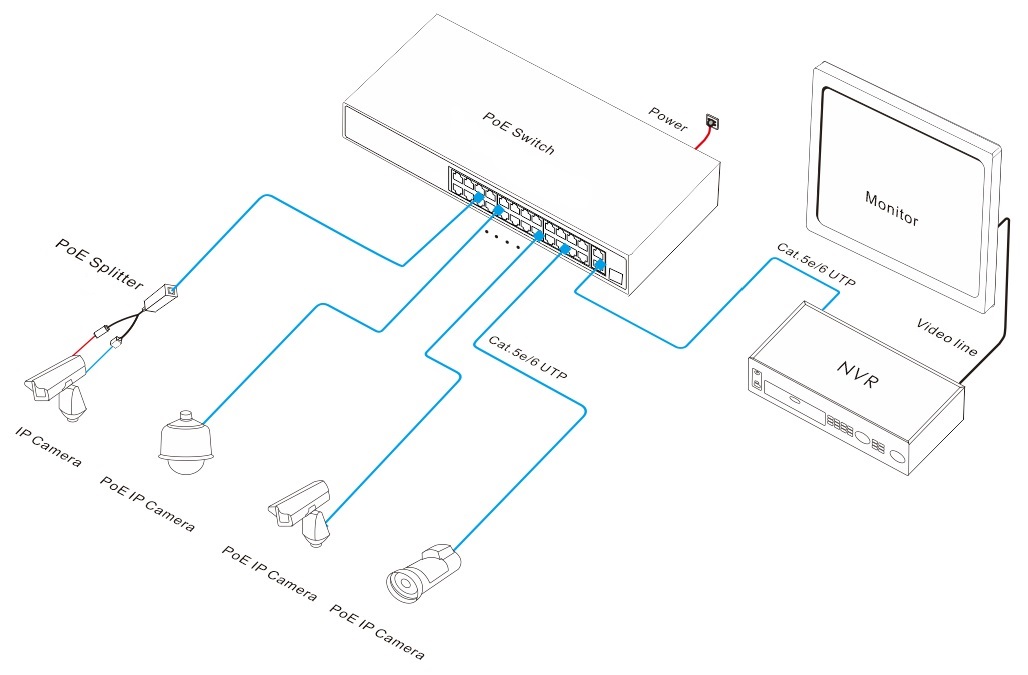

ONV-H1024PL系列是ONV自主研发的非网管PoE交换机,具备24个百兆电口+2个千兆上联电口,其中1-24口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;

产品特点
百兆接入,千兆上行
◇提供24个10/100M电口和2个10/100/1000M电口,方便用户灵活组网,满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 24个10/100Base-TX RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 带功能开关,支持一键开启时17-24口10M/250米长距离传输模式。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯(Link)、POE工作指示灯(PoE)轻松了解设备工作状态。
◇ 支持桌面、兼容1U-19寸机柜安装。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

产品尺寸规格






包装清单

包装清单

物品名称

数量

单位

26口千兆上联POE供电交换机(ONV-H1024PL

1

AC电源线

1

五金安装套件

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

ONV-H1016PL

非网管1610/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-16口支持IEEE 802.3af/at国际标准,调整功能开关,可实现9-16口10M/250米长距离传输,内置250W电源。

ONV-H1024PL

非网管24个10/100M RJ45端口+210/100/1000M上联RJ45端口POE交换机,其中1-24口支持IEEE 802.3af/at国际标准,调整功能开关,可实现17-24口10M/250米长距离传输,内置250W电源。

[template] => 0 [thumb] => /Uploads/202401/65b70888b8ed8.jpg [thumb_alt] => 渠道交换机-交换机价格 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7008 [hits] => 9559 [createtime] => 1596507058 [updatetime] => 1706494131 [price] => 0.00 [url] => /PoE_Switch/show/11.html [xinghao] => ONV-H1024PL [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7089848780.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7089d554df.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b708a206dd4.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b708a67e348.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1016PL

ONV-H1024PL

固定端口

16个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

24个10/100Base-TX  POE口(Data/Power

2个10/100/1000Base-T 上联RJ45口 (Data)

POE端口

1-16端口支持IEEE802.3af/at标准POE供电

1-24端口支持IEEE802.3af/at标准POE供电

功能开关(Extender)

开启后,9-16口支持10M/250米长距离

开启后,17-24口支持10M/250米长距离

注意:当开关状态改变时,必须重启交换机,开关功能才可以生效

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

供电标准

符合IEEE802.3af/at国际标准

网口特性

10/100BaseTX10/100/1000BaseT 自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

14.8Gbps (无阻塞

包转发率@64byte

5.36Mpps

6.55Mpps

MAC地址表

16K

包转发缓存

4M

双绞线传输

10BASE-TX Cat5 or later UTP(250 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

供电引脚

默认1/2(+),3/6(-);可选订4/5(+),7/8(-)4芯供电

最高单口/平均功率

30W/15.4W

总功率/输入电压

250W (AC100-240V)

整机功耗

待机功耗:<15W;

满载功耗:<240W

待机功耗:<20W;

满载功耗:<250W

LED指示灯

电源指示灯 PWR(绿色); 网络指示灯 Link(黄色);PoE指示灯:PoE(绿色)

配套电源

内置开关电源AC:100240V 50-60Hz 4.1A

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

330*204*44mm

净重/毛重

1.7kg / <2.2kg

2.3kg / <3kg

安装方式

桌面式、壁挂式、机架式安装

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,电源2年,终身维护


[detailpic] => [applications] =>



[attachments] => [attachmentss] => /Uploads/202106/60c1c1bba8a96.pdf|ONV-H1024PL 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 1 [POEzjgl] => 3 [PoE_DK] => 4 [Downlink_portw] => 1 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 5 [POE_power] => 0 [PoEs_port] => 3 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) )
>

在线客服

客服热线
135 9020 8303
  • 客服组:
    在线客服
  • 技术咨询:
    13590208303
  • 项目咨询:
    18666296723
  • 售后咨询:
    18665959077
服务时间:
8:30 - 18:30
