产品概述

ONV-H3008ES系列是ONV自主研发的非网管全千兆以太网安防交换机,具备8个10/100/1000Base-T自适应电口。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便





产品特点

全千兆速率,高速传输

◇ 支持千兆以太网高速率、快传输,方便用户灵活组网,满足各种高清组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。





设备稳定可靠

 主机低功耗、无风扇散热设计,阻燃环保塑料外壳小巧美观

◇ 设备完全符合CE、FCC、RoHS安规要求,使用安全可靠。



操作简单

◇ 即插即用,无需配置,简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link/Act)轻松了解设备工作状态。

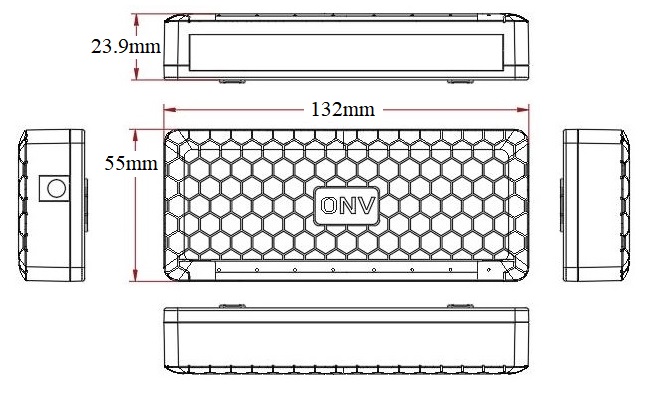

产品尺寸规格




包装清单

包装清单

物品名称

数量

单位

8口全千兆以太网安防交换机

1

电源适配器5V 1A

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

标配电源功率

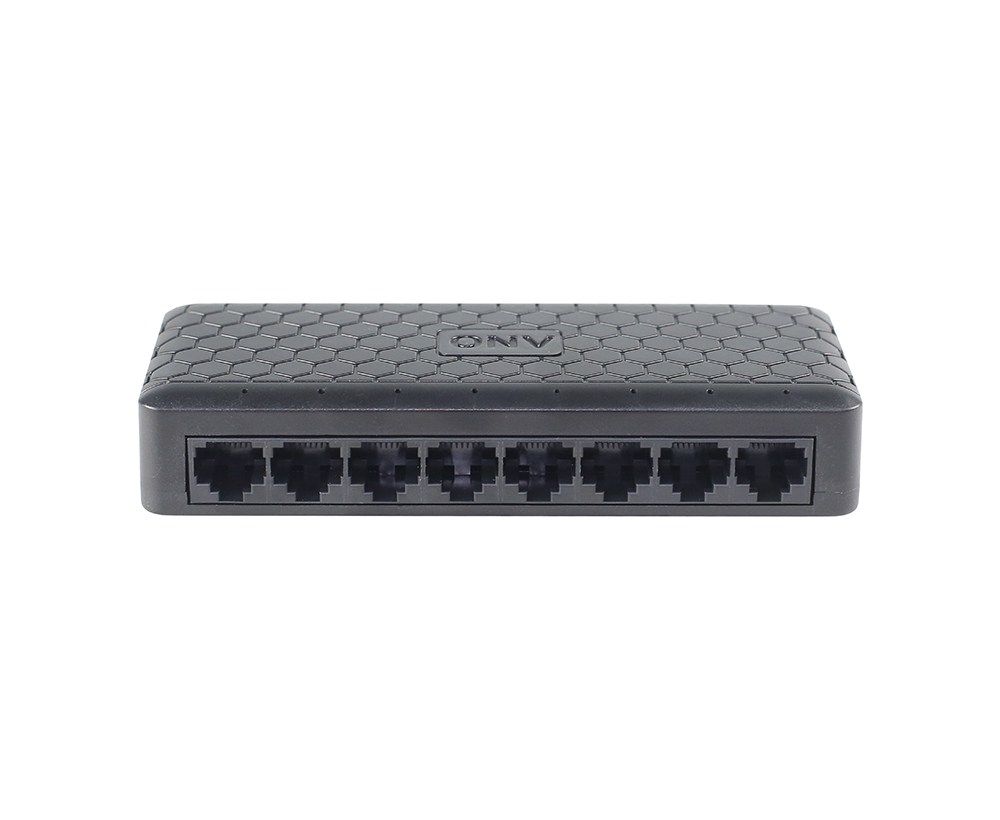

ONV-H3008ES

非网管8个10/100/1000M RJ45端口,以太网安防交换机,外置电源

5V/1A



[template] => 0 [thumb] => /Uploads/202505/6823fbba3f815.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10111 [hits] => 7 [createtime] => 1747188607 [updatetime] => 1747188791 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1330.html [xinghao] => ONV-H3008ES [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/6823fbbeedab7.jpg [filename] => ONV-H3008ES (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/6823fbc314453.jpg [filename] => ONV-H3008ES (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/6823fbc782e28.jpg [filename] => ONV-H3008ES (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/6823fbcc77818.jpg [filename] => ONV-H3008ES (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H3008ES

端口特征

固定端口

8个10/100/1000Base-T RJ45端口 (Data)

网口特性

10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-TCat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

交换芯片参数

网管类型

非网管

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

16Gbps (无阻塞

包转发率@64byte

11.9Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2K

LED指示灯

电源指示灯:PWR(绿色); 数据指示灯:Link/Act绿色)

电源特征

总功率/输入电压

5W (DC5V

整机功耗

待机功耗:<1W;满载功耗:<5W

配套电源

外置电源适配器 ,AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

132*55*23.9mm

净重/毛重

0.10kg / <0.2kg

安装方式

桌面式、壁挂式

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202505/6823fbd625ee7.pdf|ONV-H3008ES 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 4 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 1 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [1] => Array ( [id] => 1329 [catid] => 48 [userid] => 4 [username] => admin001 [title] => 5口全千兆以太网安防交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-H3005ES系列是ONV自主研发的非网管全千兆以太网安防交换机,具备5个10/100/1000Base-T自适应电口。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍及中小型企业组建经济高效的网络。 [content] =>

产品概述

ONV-H3005ES系列是ONV自主研发的非网管全千兆以太网安防交换机,具备5个10/100/1000Base-T自适应电口。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型,即插即用,无需配置,使用简单方便





产品特点

全千兆速率,高速传输

◇ 支持千兆以太网高速率、快传输,方便用户灵活组网,满足各种高清组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。





设备稳定可靠

 主机低功耗、无风扇散热设计,阻燃环保塑料外壳小巧美观

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。



操作简单

◇ 即插即用,无需配置,简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link/Act)轻松了解设备工作状态。

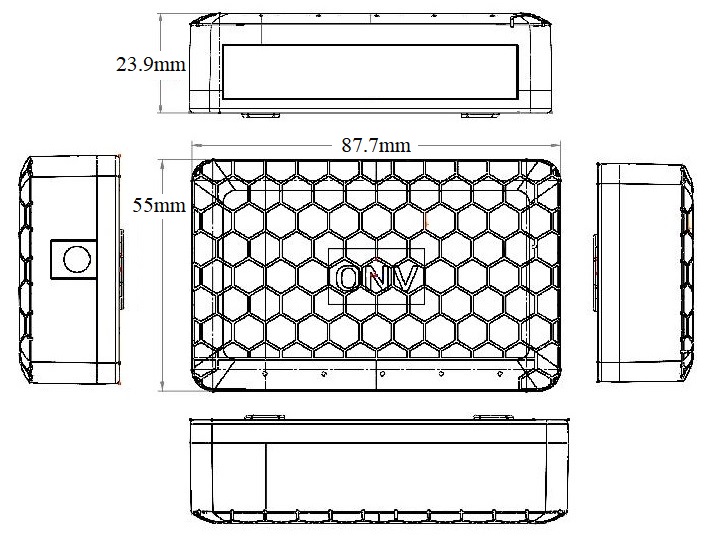

 产品尺寸规格




包装清单

包装清单

物品名称

数量

单位

5口全千兆以太网安防交换机

1

电源适配器5V 1A

1

快速使用指南

1

保修卡与合格证

1



订购信息



设备名称

设备信息

标配电源

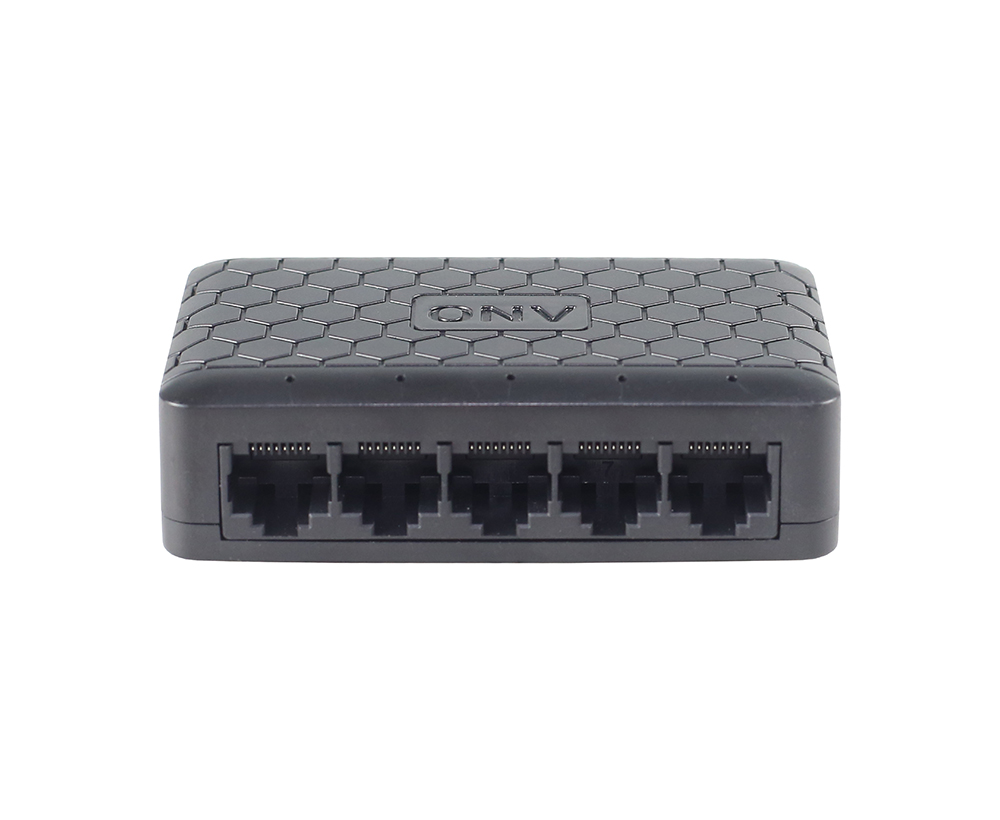

ONV-H3005ES

非网管5个10/100/1000M RJ45端口,以太网安防交换机,外置电源

DC5V/1A





[template] => 0 [thumb] => /Uploads/202505/6823fa8bdd0ed.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10110 [hits] => 7 [createtime] => 1747188292 [updatetime] => 1747188574 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1329.html [xinghao] => ONV-H3005ES [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/6823fa91332a8.jpg [filename] => ONV-H3005ES (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/6823fa9560624.jpg [filename] => ONV-H3005ES (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/6823fa991c7c7.jpg [filename] => ONV-H3005ES (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/6823fa9ca6eb3.jpg [filename] => ONV-H3005ES (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H3005ES

端口特征

固定端口

5个10/100/1000Base-T RJ45端口 (Data)

网口特性

10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-TCat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

交换芯片参数

网管类型

非网管

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

10Gbps (无阻塞

包转发率@64byte

7.44Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2K

LED指示灯

电源指示灯:PWR(绿色); 数据指示灯:Link/Act绿色)

电源特征

总功率/输入电压

5W (DC5V

整机功耗

待机功耗:<1W;满载功耗:<4W

配套电源

外置电源适配器 ,AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

87.7*55*23.9mm

净重/毛重

0.08kg / <0.18kg

安装方式

桌面式

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202505/6823faaa08eeb.pdf|ONV-H3005ES 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 5 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 1 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [2] => Array ( [id] => 1250 [catid] => 48 [userid] => 4 [username] => admin001 [title] => 5口百兆以太网安防交换机 [title_style] => [keywords] => 5口百兆以太网安防交换机 [description] => 具备5个10/100Base-TX自适应RJ45端口,端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<2W;低功耗设计,节能环保。 [content] =>

[template] => 0 [thumb] => /Uploads/202401/65b7067c46693.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7038 [hits] => 4375 [createtime] => 1703569860 [updatetime] => 1743476912 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1250.html [xinghao] => ONV-H1005ES [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b70687783ee.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7068b85bff.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b7068f92389.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b70693aec24.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H1005ES

ONV-H1008ES

端口特征

固定端口

5个10/100Base-TX RJ45端口 (Data)

8个10/100Base-TX RJ45端口 (Data)

网口特性

10/100Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

1Gbps (无阻塞

1.6Gbps (无阻塞

包转发率@64byte

0.74Mpps

1.19Mpps

MAC地址表

1K

1K

包转发缓存

512Kb

768Kb

巨型帧

1536B

LED指示灯

电源指示灯:PWR(绿色); 网络指示灯:Link/Act绿色)

电源特征

总功率/输入电压

5W (DC 5V

整机功耗

待机功耗:<1W;满载功耗:<2W

待机功耗:<1W;满载功耗:<3W

配套电源

外置电源适配器 AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

87.7*55*23.9mm

132*55*23.9mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式、壁挂式

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护

[detailpic] => [applications] =>
[attachments] => [attachmentss] => /Uploads/202312/658a6e12172f4.pdf|ONV-H1005ES 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 1 [dkslaf] => 8 [xxdkaf] => 1 [sxdkaf] => 1 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [3] => Array ( [id] => 1249 [catid] => 48 [userid] => 4 [username] => admin001 [title] => 8口百兆以太网安防交换机 [title_style] => [keywords] => 8口百兆以太网安防交换机-安防监控专用交换机 [description] => 具备 8 个10/100Base-TX 自适应 RJ45 端口,端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<3W;低功耗设计,节能环保。 [content] =>

[template] => 0 [thumb] => /Uploads/202401/65b705f985c15.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7037 [hits] => 3108 [createtime] => 1703569860 [updatetime] => 1743476901 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1249.html [xinghao] => ONV-H1008ES [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b706379876c.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b706456f742.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b70649a8045.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7064f9004c.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H1005ES

ONV-H1008ES

端口特征

固定端口

5个10/100Base-TX RJ45端口 (Data)

8个10/100Base-TX RJ45端口 (Data)

网口特性

10/100Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

1Gbps (无阻塞

1.6Gbps (无阻塞

包转发率@64byte

0.74Mpps

1.19Mpps

MAC地址表

1K

1K

包转发缓存

512Kb

768Kb

巨型帧

1536B

LED指示灯

电源指示灯:PWR(绿色); 网络指示灯:Link/Act绿色)

电源特征

总功率/输入电压

5W (DC 5V

整机功耗

待机功耗:<1W;满载功耗:<2W

待机功耗:<1W;满载功耗:<3W

配套电源

外置电源适配器 AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

87.7*55*23.9mm

132*55*23.9mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式、壁挂式

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN62368-1
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护

[detailpic] => [applications] =>
[attachments] => [attachmentss] => /Uploads/202312/658a7230e9218.pdf|ONV-H1008ES 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 1 [dkslaf] => 4 [xxdkaf] => 1 [sxdkaf] => 1 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [4] => Array ( [id] => 1151 [catid] => 48 [userid] => 3 [username] => admin [title] => 5口全千兆以太网安防交换机 [title_style] => ;font-weight:bold [keywords] => 以太网交换机-安防交换机-普通交换机的作用 [description] => 具有具备5个10/100/1000Base-T RJ45端口, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<3W,低功耗设计,节能环保。 [content] =>


[template] => 0 [thumb] => /Uploads/202308/64d34b913e830.jpg [thumb_alt] => 以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7035 [hits] => 7525 [createtime] => 1611653124 [updatetime] => 1691569067 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1151.html [xinghao] => ONV-H3005S [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202308/64d34ba65ba0c.jpg [filename] => 5口 (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202308/64d34ba669394.jpg [filename] => 5口 (4).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202308/64d34ba67f08a.jpg [filename] => 5口 (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202308/64d34ba68eeca.jpg [filename] => 5口 (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H3005S

ONV-H3008S

固定端口

5个10/100/1000Base-T RJ45端口 (Data)

8个10/100/1000Base-T RJ45端口 (Data)

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

网口特性

10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

10Gbps (无阻塞)

16Gbps (无阻塞)

包转发率@64byte

7.44Mpps

11.9Mpps

MAC地址表

2K

包转发缓存

2M

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

总功率/输入电压

5W (DC5V

整机功耗

待机功耗:<1W;满载功耗:<3W

待机功耗:<1W;满载功耗:<4W

LED指示灯

电源指示灯 :PWR(绿色); 数据指示灯:Link/Act(绿色)

配套电源

外置电源适配器 ,AC:100240V 50-60Hz 0.56A

工作温度/湿度

0~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

100*70*28mm

140*78*32mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式、壁挂式

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>


5口千兆交换机

[attachments] => [attachmentss] => /Uploads/202101/600fe0d05c44c.pdf|ONV-H3005S 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 5 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [5] => Array ( [id] => 1150 [catid] => 48 [userid] => 3 [username] => admin [title] => 5口百兆以太网安防交换机 [title_style] => ;font-weight:bold [keywords] => 网络交换机,安防交换机,普通交换机的作用 [description] => 具有具备5个10/100Base-T RJ45端口, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<3W,低功耗设计,节能环保。 [content] =>


产品概述
ONV-H1005S系列是ONV自主研发的非网管百兆以太网安防交换机,具备5个10/100Base-TX自适应RJ45端口。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便。


产品特点
百兆线速传输
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇散热设计,阻燃环保塑料外壳,小巧美观。
◇ 设备完全符合CE、FCC、RoHS安规要求,使用安全可靠。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link/Act)轻松了解设备工作状态。


产品尺寸规格
交换机的尺寸

包装清单

包装清单

物品名称

数量

单位

5口百以太网安防交换机

1

电源适配器5V/1A

1

快速使用指南

1

保修卡与合格证

1



订购信息



设备名称

设备信息

标配电源

ONV-H1005S

非网管5个10/100M RJ45端口,以太网安防交换机,外置电源

5V/1A

ONV-H1008S

非网管8个10/100M RJ45端口,以太网安防交换机,外置电源


[template] => 0 [thumb] => /Uploads/202308/64d34b703cea7.jpg [thumb_alt] => 网络交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7034 [hits] => 8244 [createtime] => 1611652575 [updatetime] => 1691569014 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1150.html [xinghao] => ONV-H1005S [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202308/64d34ae33eaca.jpg [filename] => 5口 (3).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202308/64d34ae353ea1.jpg [filename] => 5口 (4).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202308/64d34ae364330.jpg [filename] => 5口 (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202308/64d34ae378d6b.jpg [filename] => 5口 (1).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1005S

ONV-H1008S

端口特征

固定端口

5个10/100Base-TX RJ45端口 (Data)

8个10/100Base-TX RJ45端口 (Data)

网口特性

10/100Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

1Gbps (无阻塞)

1.6Gbps (无阻塞)

包转发率@64byte

0.74Mpps

1.19Mpps

MAC地址表

1K

1K

包转发缓存

512K

768K

巨型帧

1536byte

LED指示灯

电源指示灯:PWR(绿色); 网络指示灯:Link/Act(绿色)

电源特征

总功率/输入电压

5W (DC 5V

整机功耗

待机功耗:<1W;满载功耗:<2W

待机功耗:<1W;满载功耗:<3W

配套电源

外置电源适配器 ,AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

100*70*28mm

140*78*32mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式、壁挂式

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>


交换机的设置

[attachments] => [attachmentss] => /Uploads/202101/600fdeae11a72.pdf|ONV-H1005S 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 1 [dkslaf] => 5 [xxdkaf] => 1 [sxdkaf] => 1 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [6] => Array ( [id] => 1149 [catid] => 48 [userid] => 3 [username] => admin [title] => 8口全千兆以太网安防交换机 [title_style] => ;font-weight:bold [keywords] => 以太网交换机-安防交换机-普通交换机的作用 [description] => 具有具备8个10/100/1000Base-T RJ45端口, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<3W,低功耗设计,节能环保。 [content] =>


[template] => 0 [thumb] => /Uploads/202308/64d34bc37b968.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7033 [hits] => 7566 [createtime] => 1611651302 [updatetime] => 1691569116 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1149.html [xinghao] => ONV-H3008S [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202308/64d34bcf164a1.jpg [filename] => 8口 (3).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202308/64d34bcf266a5.jpg [filename] => 8口 (1).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202308/64d34bcf3c4e3.jpg [filename] => 8口 (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202308/64d34bd9d44da.jpg [filename] => 8口 (2).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H3005S

ONV-H3008S

固定端口

5个10/100/1000Base-T RJ45端口 (Data)

8个10/100/1000Base-T RJ45端口 (Data)

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

网口特性

10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

转发模式

存储转发(全线速)

背板带宽

10Gbps (无阻塞)

16Gbps (无阻塞)

包转发率@64byte

7.44Mpps

11.9Mpps

MAC地址表

2K

包转发缓存

2M

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

总功率/输入电压

5W (DC5V

整机功耗

待机功耗:<1W;满载功耗:<3W

待机功耗:<1W;满载功耗:<4W

LED指示灯

电源指示灯 :PWR(绿色); 数据指示灯:Link/Act(绿色)

配套电源

外置电源适配器 ,AC:100240V 50-60Hz 0.56A

工作温度/湿度

0~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

100*70*28mm

140*78*32mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式、壁挂式

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>


8口千兆以太网安防交换机

[attachments] => [attachmentss] => /Uploads/202101/600fdc73f0244.pdf|ONV-H3008S 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 4 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [7] => Array ( [id] => 1148 [catid] => 48 [userid] => 3 [username] => admin [title] => 8口百兆以太网安防交换机 [title_style] => ;font-weight:bold [keywords] => 以太网交换机-安防交换机-普通交换机的作用 [description] => 具有具备8个10/100Base-T RJ45端口, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<3W,低功耗设计,节能环保。 [content] =>


产品概述

ONV-H1008S系列是ONV自主研发的非网管百兆以太网安防交换机,具备8个10/100Base-TX自适应RJ45端口。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便。


产品特点
百兆线速传输
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇散热设计,阻燃环保塑料外壳,小巧美观。
◇ 设备完全符合CE、FCC、RoHS安规要求,使用安全可靠。

操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link/Act)轻松了解设备工作状态。


产品尺寸规格

普通交换机


包装清单

包装清单

物品名称

数量

单位

8口百以太网安防交换机

1

电源适配器5V/1A

1

快速使用指南

1

保修卡与合格证

1


订购信息


设备名称

设备信息

标配电源

ONV-H1008S

非网管8个10/100M RJ45端口,以太网安防交换机,外置电源

5V/1A

ONV-H1005S

非网管5个10/100M RJ45端口,以太网安防交换机,外置电源



[template] => 0 [thumb] => /Uploads/202308/64d34bed7747d.jpg [thumb_alt] => 普通交换机的价格 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7032 [hits] => 7971 [createtime] => 1611629300 [updatetime] => 1747202030 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1148.html [xinghao] => ONV-H1008S [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202308/64d34bfc5a5f1.jpg [filename] => 8口 (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202308/64d34bfc699c3.jpg [filename] => 8口 (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202308/64d34bfc7f306.jpg [filename] => 8口 (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202308/64d34c050c6eb.jpg [filename] => 8口 (2).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV-H1005S

ONV-H1008S

端口特征

固定端口

5个10/100Base-TX RJ45端口 (Data)

8个10/100Base-TX RJ45端口 (Data)

网口特性

10/100Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

1Gbps (无阻塞)

1.6Gbps (无阻塞)

包转发率@64byte

0.74Mpps

1.19Mpps

MAC地址表

1K

1K

包转发缓存

512K

768K

巨型帧

1536byte

LED指示灯

电源指示灯:PWR(绿色); 网络指示灯:Link/Act(绿色)

电源特征

总功率/输入电压

5W (DC 5V

整机功耗

待机功耗:<1W;满载功耗:<2W

待机功耗:<1W;满载功耗:<3W

配套电源

外置电源适配器 ,AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

100*70*28mm

140*78*32mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式、壁挂式

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护


[detailpic] => [applications] =>
8口百兆以太网安防交换机
[attachments] => [attachmentss] => /Uploads/202101/600fad5e28f11.pdf|ONV-H1008S 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 1 [dkslaf] => 4 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [8] => Array ( [id] => 1339 [catid] => 48 [userid] => 3 [username] => admin [title] => 5口全千兆e网管交换机 [title_style] => ;font-weight:bold [keywords] => 网管交换机-千兆交换机-安防交换机-普通交换机的作用 [description] => 具有具备5个10/100/1000Base-T自适应RJ45端口, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<1W;满载功耗:<4W,低功耗设计,节能环保。 [content] =>

产品概述

ONV-H3005SM系列是ONV自主研发的全千兆e网管交换机,支持510/100/1000Base-T自适应RJ45端。所有端口支持线速转发

ONV-H3005SM支持WEB管理,同时支持ONV-NMS管理云平台和手机APP运维管理,可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护,具有快速交换功能,以及多个接入端口,适用于各种规模局域网设备接入。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍中小型企业及家庭组建经济高效实时可控传输网络。



产品特点

 全千兆速率,高速传输

 支持千兆以太网高速率、快传输、实时运维,方便用户灵活组网,满足各种高清组网需求;

 所有端口支持无阻塞线速转发,传输更流畅。

 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



 极致优化,极简应用

 依据行业应用需求,ONV摒弃了复杂的网管配置,保留了简单易用的网管功能,通过运维平台,即可快速实现网络部署与集中运维

 支持本地平台、云平台+移动APP运维管理。

 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、端口控制与带宽管理。

 支持远程升级,远程重启,恢复出厂设置。

 支持实时故障告警,故障定位,自动派单。



 设备稳定可靠

 主机低功耗、无风扇静音设计,ABS+PC环保塑料外壳,精致美观

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。


产品尺寸规格













包装清单

包装清单

物品名称

数量

单位

5口全千兆e网管交换机

1

电源适配器DC5V 1A

1

快速使用指南

1

保修卡与合格证

1



订购信息



设备名称

设备信息

标配电源功率

ONV-H3005SM

e网管5个10/100/1000M RJ45端口,以太网交换机,支持Web管理,支持云平台与手机APP集中运维,外置电源

5W

ONV-H3008SM

e网管8个10/100/1000M RJ45端口,以太网交换机,支持Web管理,支持云平台与手机APP集中运维,外置电源

5W



[template] => 0 [thumb] => /Uploads/202308/64d34b913e830.jpg [thumb_alt] => 以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7031 [hits] => 7529 [createtime] => 1611653124 [updatetime] => 1747206121 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1339.html [xinghao] => ONV-H3005SM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202308/64d34ba65ba0c.jpg [filename] => 5口 (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202308/64d34ba669394.jpg [filename] => 5口 (4).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202308/64d34ba67f08a.jpg [filename] => 5口 (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202308/64d34ba68eeca.jpg [filename] => 5口 (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

ONV-H3005SM

ONV-H3008SM

端口特征

固定端口

5个10/100/1000Base-T RJ45端口 (Data)

8个10/100/1000Base-T RJ45端口 (Data)

网口特性

10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-TCat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

交换芯片参数

网管类型

简单WEB网管,云平台管理

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

10Gbps (无阻塞

16Gbps (无阻塞

包转发率@64byte

7.44Mpps

11.9Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2K

LED指示灯

电源指示灯:PWR(绿色); 数据指示灯:Link/Act绿色)

复位开关

长按6秒后松开,恢复出厂默认设置

短按2次(间隔1秒),切换为非管理状态

电源特征

总功率/输入电压

5W (DC5V

整机功耗

待机功耗:<1W;满载功耗:<4W

待机功耗:<2W;满载功耗:<5W

配套电源

外置电源适配器 AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

100*70*28mm

140*78*32mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15;RoHS;

质保期

交换机1年,终身维护

软件参数

端口管理

支持端口状态显示

支持端口流量统计

支持端口双工/协商速率配置

支持IEEE802.3x流控配置(全双工)

支持EEE节能及绿色以太网功能

VLAN

支持基于端口的IEEE802.1Q VLAN配置4K个),

端口汇聚

支持静态聚合

环路保护

支持环路保护功能

组播

支持IGMP Snooping v1/v2、最多支持256个组播组

镜像

支持基本端口流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持优先级标记Mark/Remark

安全特性

支持广播风暴抑制

支持端口限速

支持端口隔离

DHCP

支持DHCP Snooping

管理与维护

支持WEB网管(支持HTTPS)

支持一键还原

支持线缆状态检查

支持光网视的ONV-NMS平台管理本地平台/云平台)

支持手机APP移动端运维管理

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] =>


[attachments] => [attachmentss] => /Uploads/202505/68243fd8728b3.pdf|ONV-H3005SM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 5 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 1 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [9] => Array ( [id] => 1340 [catid] => 48 [userid] => 3 [username] => admin [title] => 8口全千兆e网管交换机 [title_style] => ;font-weight:bold [keywords] => 网管交换机-千兆交换机-安防交换机-普通交换机的作用 [description] => 具有具备8个10/100/1000Base-T RJ45端口, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<2W;满载功耗:<5W,低功耗设计,节能环保。 [content] =>


产品概述

ONV-H3008SM系列是ONV自主研发的全千兆e网管交换机,支持8个10/100/1000Base-T自适应RJ45端口。所有端口支持线速转发。

ONV-H3008SM支持WEB管理,同时支持ONV-NMS管理云平台和手机APP运维管理,可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护,具有快速交换功能,以及多个接入端口,适用于各种规模局域网设备接入。优选大背板、大缓存交换芯片方案,提高大文件转发速率,并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍中小型企业及家庭组建经济高效实时可控传输网络。



产品特点

 全千兆速率,高速传输

 支持千兆以太网高速率、快传输、实时运维,方便用户灵活组网,满足各种高清组网需求;

 所有端口支持无阻塞线速转发,传输更流畅。

 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



 极致优化,极简应用

 依据行业应用需求,ONV摒弃了复杂的网管配置,保留了简单易用的网管功能,通过运维平台,即可快速实现网络部署与集中运维

 支持本地平台、云平台+移动APP运维管理。

 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、端口控制与带宽管理。

 支持远程升级,远程重启,恢复出厂设置。

 支持实时故障告警,故障定位,自动派单。



 设备稳定可靠

 主机低功耗、无风扇静音设计,ABS+PC环保塑料外壳,精致美观

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。


产品尺寸规格

















包装清单

包装清单

物品名称

数量

单位

8口全千兆e网管交换机

1

电源适配器DC5V 1A

1

快速使用指南

1

保修卡与合格证

1



订购信息



设备名称

设备信息

标配电源功率

ONV-H3005SM

e网管5个10/100/1000M RJ45端口,以太网交换机,支持Web管理,支持云平台与手机APP集中运维,外置电源

5W

ONV-H3008SM

e网管8个10/100/1000M RJ45端口,以太网交换机,支持Web管理,支持云平台与手机APP集中运维,外置电源

5W




[template] => 0 [thumb] => /Uploads/202308/64d34bc37b968.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7031 [hits] => 7562 [createtime] => 1611651302 [updatetime] => 1747206614 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1340.html [xinghao] => ONV-H3008SM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202308/64d34bcf164a1.jpg [filename] => 8口 (3).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202308/64d34bcf266a5.jpg [filename] => 8口 (1).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202308/64d34bcf3c4e3.jpg [filename] => 8口 (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202308/64d34bd9d44da.jpg [filename] => 8口 (2).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-H3005SM

ONV-H3008SM

端口特征

固定端口

5个10/100/1000Base-T RJ45端口 (Data)

8个10/100/1000Base-T RJ45端口 (Data)

网口特性

10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-TCat3,4,5 UTP(100 meter)

100BASE-TXCat5 or later UTP(100 meter)

1000BASE-TCat5e or later UTP(100 meter)

交换芯片参数

网管类型

简单WEB网管,云平台管理

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

10Gbps (无阻塞

16Gbps (无阻塞

包转发率@64byte

7.44Mpps

11.9Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2K

LED指示灯

电源指示灯:PWR(绿色); 数据指示灯:Link/Act绿色)

复位开关

长按6秒后松开,恢复出厂默认设置

短按2次(间隔1秒),切换为非管理状态

电源特征

总功率/输入电压

5W (DC5V

整机功耗

待机功耗:<1W;满载功耗:<4W

待机功耗:<2W;满载功耗:<5W

配套电源

外置电源适配器 AC:100240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

0+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+75°C;5%~95% RH无凝结

外观尺寸(L*W*H)

100*70*28mm

140*78*32mm

净重/毛重

0.1kg / <0.25kg

0.15kg / <0.3kg

安装方式

桌面式

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 ;RoHS;

质保期

交换机1年,终身维护

软件参数

端口管理

支持端口状态显示

支持端口流量统计

支持端口双工/协商速率配置

支持IEEE802.3x流控配置(全双工)

支持EEE节能及绿色以太网功能

VLAN

支持基于端口的IEEE802.1Q VLAN配置4K个),

端口汇聚

支持静态聚合

环路保护

支持环路保护功能

组播

支持IGMP Snooping v1/v2、最多支持256个组播组

镜像

支持基本端口流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持优先级标记Mark/Remark

安全特性

支持广播风暴抑制

支持端口限速

支持端口隔离

DHCP

支持DHCP Snooping

管理与维护

支持WEB网管(支持HTTPS)

支持一键还原

支持线缆状态检查

支持光网视的ONV-NMS平台管理本地平台/云平台)

支持手机APP移动端运维管理

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;


[detailpic] => [applications] =>


[attachments] => [attachmentss] => /Uploads/202101/600fdc73f0244.pdf|ONV-H3008S 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 4 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 1 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [10] => Array ( [id] => 1348 [catid] => 48 [userid] => 4 [username] => admin001 [title] => 10口全千兆网管以太网交换机 [title_style] => ;font-weight:bold [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => 具有具备8个10/100/1000Base-T自适应RJ45口+2个100/1000Base-X SFP光口插槽。端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<12W。 [content] =>


产品概述

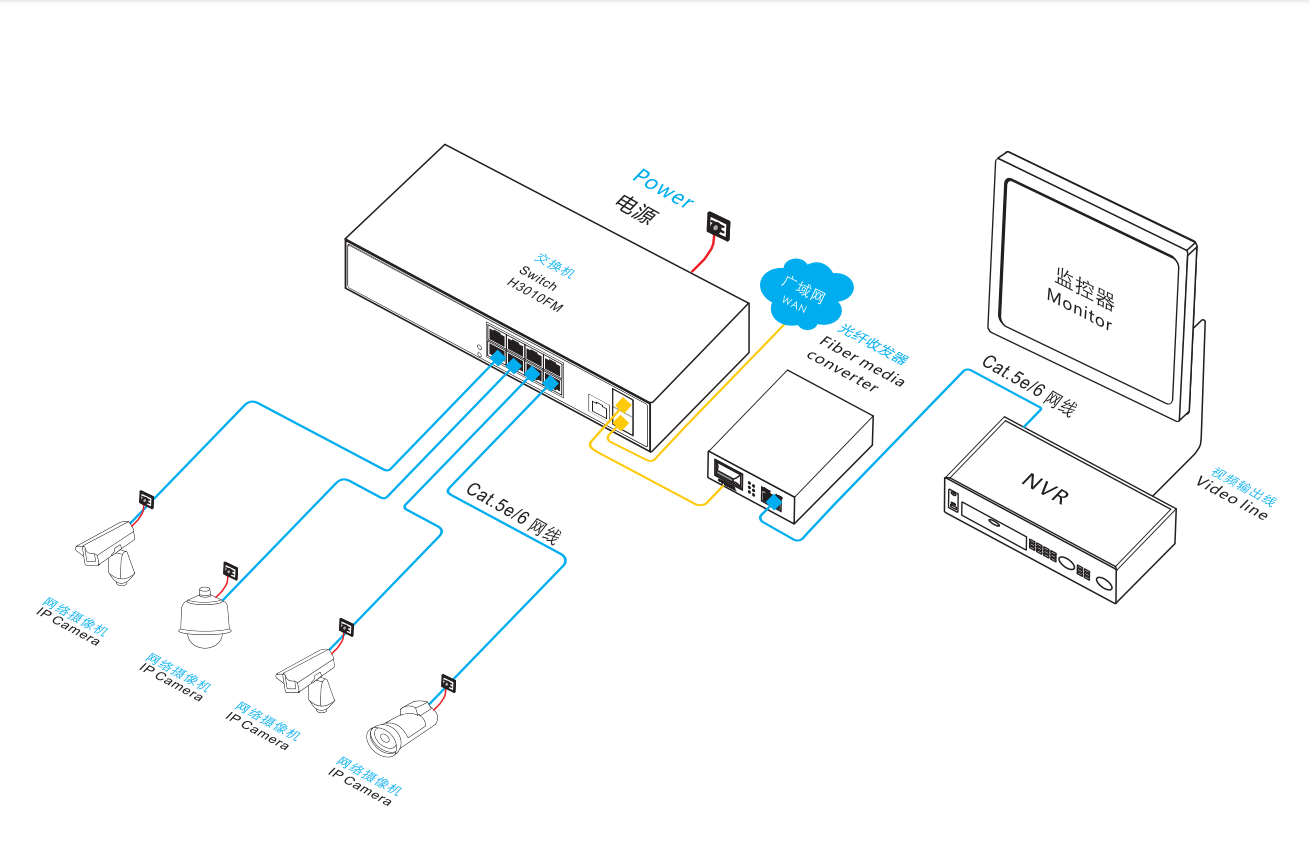

ONV-H3010FM系列是ONV自主研发的全千兆二层网管以太网光纤交换机,支持810/100/1000Base-T自适应RJ45口+2100/1000Base-X SFP光口插槽。所有端口均支持线速转发。ONV-H3010FM具备L2+网管功能,支持IPV4管理静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议RSTP(<50ms)/ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要传输的不间断通讯。该交换机支持灵活的运维管理,可通过WebCLISNMPTelnet等网管方式,端口流量控制,VLAN划分,QoS等功能多种应用业务配置。满足多路数的视频监控,无线覆盖网络应用环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。



产品特点

全千兆接入,千兆光口上行

◇ 全系列支持“千兆以太网口+千兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;

◇ 所有端口支持无阻塞线速转发,传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



强大业务处理能力

◇ 支持IEEE 802.1Q VLAN,支持协议VLAN,用户可以按需求灵活划分VLAN

◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。

◇ 支持环网RSTP生树协议,消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。



完备的安全防护机制

◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离

◇ 支持端口广播风暴抑制。

◇ 支持端口+MAC绑定,IP+MAC+端口绑定功能。



设备稳定可靠

 主机低功耗,镀锌钢材金属外壳,散热优良,保证产品稳定运行。

◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。



轻松的运维管理

支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。

◇支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。

◇支持RMON、系统日志、端口流量统计,便于网络优化和改造。

◇支持LLDP,方便网络管理系统查询及判断链路的通信状况。

◇支持CPU监控、内存监控、Ping检测。


产品尺寸规格


包装清单

包装清单

物品名称

数量

单位

10口全千兆网管以太网交换机

1

AC电源线

1

RJ45-DB9适配转换线

1

五金安装套件(挂耳)

1

快速使用指南保修卡与合格证

1

说明:本产品默认不配套光模块,如需选购,请参考配件产品信息



订购信息



设备名称

设备信息

ONV33010FM

L2+网管型810/100/1000M RJ45端口+ 2100/1000M SFP上联光口插槽,以太网光纤交换机,内置30W电源,支持1U/19寸机柜安装。



选配信息

光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550mLC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G模双纤1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmLC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25GTX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25GTX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)





[template] => 0 [thumb] => /Uploads/202505/682443e5ab5cb.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7030 [hits] => 3100 [createtime] => 1706510519 [updatetime] => 1747280793 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1348.html [xinghao] => ONV-H3010FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202505/6825623b95207.jpg [filename] => ONV-H3010FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202505/6825623bbcaa2.jpg [filename] => ONV-H3010FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202505/6825623bd6aca.jpg [filename] => ONV-H3010FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202505/6825623c013ca.jpg [filename] => ONV-H3010FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号

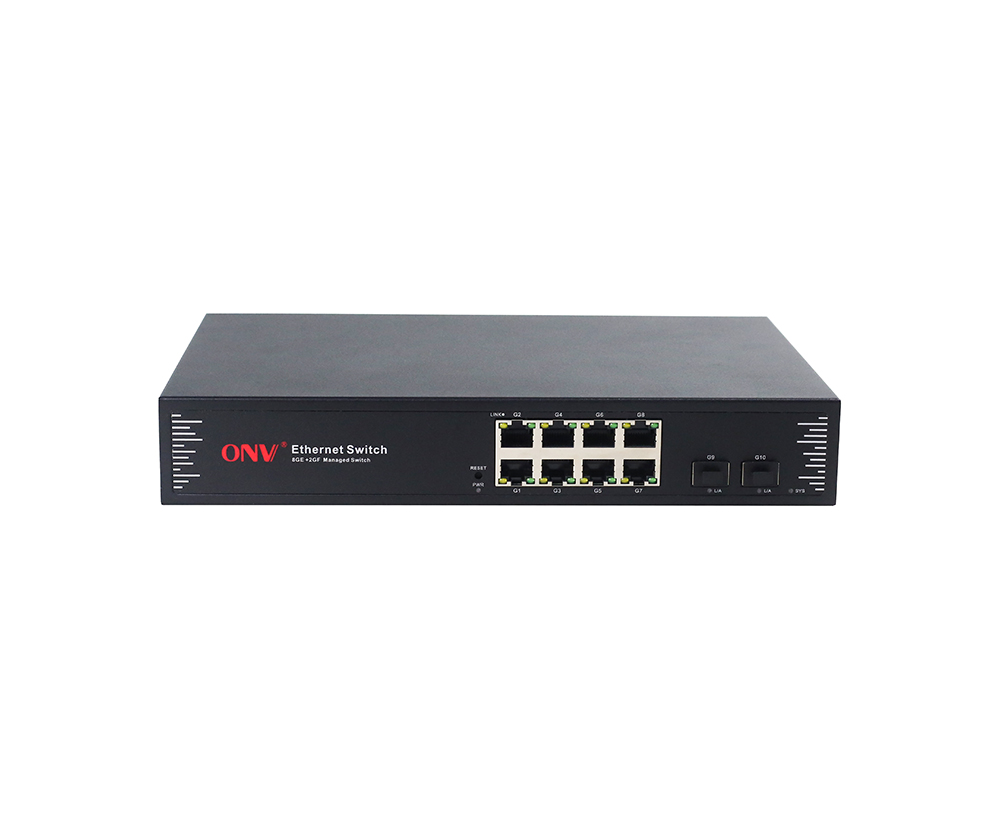

ONV-H3010FM

端口特征

固定端口

810/100/1000Base-T RJ45端口(Data)

2100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

网口特性

1-810/100/1000Base-TX)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX  Cat5 or later UTP(100 meter)

1000BASE-T  Cat5e or later UTP(100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模——工作波长:850nm ,传输距离:0500M

单模——工作波长:1310nm,传输距离:040KM

         工作波长:1550nm,传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u100Base-TX;

IEEE802.3ab 1000Base-T;

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

56Gbps (无阻塞

包转发率@64byte

14.88Mpps

MAC地址表

8K

包转发缓存

4.1M

巨型帧

10K

LED指示灯

电源指示灯:PWR(绿);系统指示灯:SYS(绿);网络指示灯:Link(黄色),光口L/A(绿色)

键还原开关

电源特征

总功率/输入电压

30W 交流AC100-240V)

整机功耗

待机功耗:<6W;满载功耗:<12W

配套电源

内置开关电源AC:100~240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

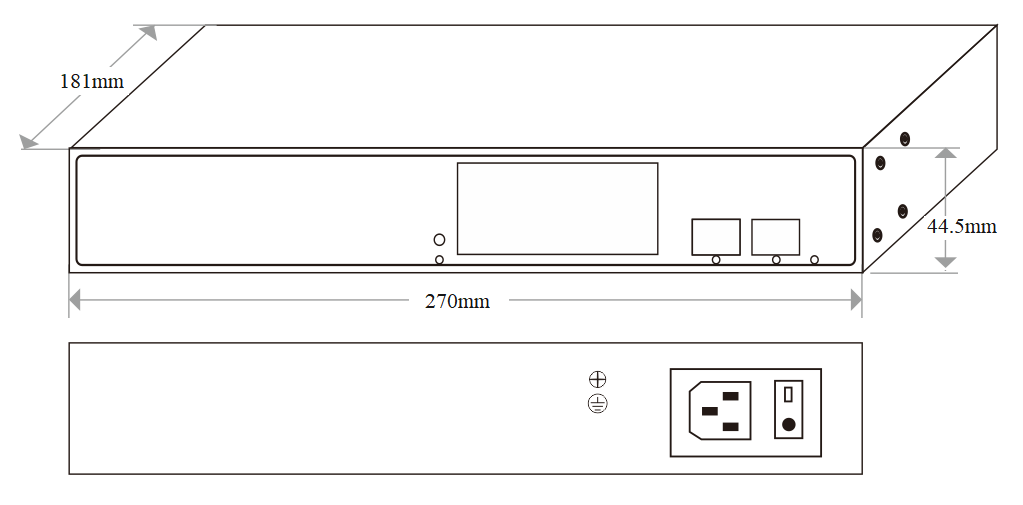

外观尺寸(L*W*H)

270*181*44.5mm

净重/毛重

1.2kg / <1.7kg

安装方式

桌面、壁挂式、1U/19寸机柜安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;防护等级:IP30

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 ;RoHS;

质保期

交换机3年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为16Kbps最大为1Gbps

支持端口实时流量管理(Flow Interval)

三层功能

支持L2+网管功能,

支持IPV4静态路由/默认路由

VLAN

支持基于端口的VLAN4K个),IEEE802.1q

支持AccessTrunkHybrid三种类型端口配置

端口汇聚

支持LACP态聚合

支持静态聚合

支持最大3聚合组,每个聚合组最大支持8个端口

生成树

支持RSTPIEEE802.1w

ITU G.8032快速环网

支持ERPS 快速环网功能,环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2

支持用户快速离开机制

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SPWRRWFQ

ACL

支持L2L4包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL

支持基于端口下发ACL

安全特性

支持用户分级管理和口令保护

支持基于端口和MACIEEE802.1X认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持端口隔离

支持端口广播报文抑制

支持主机数据备份机制

DHCP

支持DHCP Client

支持DHCP Snooping

管理与维护

支持Console/Telnet/CLI命令行配置

支持WEB网管(支持HTTPS

支持HTTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测CLI

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

Cat5e以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft WindowsLinuxMac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;


[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202505/682562fe041ad.pdf|ONV-H3010FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 8 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 2 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [11] => Array ( [id] => 1342 [catid] => 48 [userid] => 4 [username] => admin001 [title] => 10口全千兆e网管以太网交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-H5108FM系列是ONV自主研发的全千兆二层网管环网交换机,支持8个10/100/1000Base-T自适应RJ45口+2个1000Base-X SFP光口插槽。所有端口均支持线速转发。 [content] =>

产品概述

ONV-H5108FM系列是ONV自主研发的全千兆二层网管环网交换机,支持8个10/100/1000Base-T自适应RJ45口+2个1000Base-X SFP光口插槽。所有端口均支持线速转发。

ONV-H5108FM支持WEB管理,同时支持ONV-NMS管理平台和云管APP管理,支持多种环网协议RSTP(<50ms)提升链路备份和网路可靠性,减少熔纤次数及网络节点,提高施工效率,当单向网络故障时,可以迅速恢复通信,保证重要传输的不间断通讯。可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护,具有快速交换功能,以及多个接入端口,适用于各种规模局域网设备接入。能满足多路数的视频监控,无线覆盖网络应用环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。

产品特点

▲ 千兆接入,双光口上行

   全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;

   所有端口支持无阻塞线速转发,传输更流畅。

   支持IEEE 802.3x全双工流控和Backpressure半双工流控。



▲ 极致优化,极简应用

◇ 依据行业应用需求,ONV摒弃了复杂的网管配置,保留了实用的网管功能,通过运维平台,即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、端口控制与带宽管理。

◇ 支持远程升级,远程重启,恢复出厂设置。

◇ 支持实时故障告警,故障定位,自动派单。



▲ 设备稳定可靠

 主机低功耗、无风扇静音设计,高强度镀锌钢材金属外壳,散热优良,保证产品稳定运行。

◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A),电源供电指示灯(P)轻松了解设备工作状态。





包装清单

包装清单

物品名称

数量

单位

10口全千兆E网管以太网交换机

1

AC电源线

1

快速使用指南

1

保修卡与合格证

1





订购信息



设备名称

设备信息

标配电源

ONV-H5108FM

e网管8个10/100/1000M RJ45端口 + 2个100/1000M SFP光口插槽,环网以太网交换机,支持桌面式、壁挂式安装。

20W





相关产品

设备名称

设备信息

ONV-H5064FM-4DC

e网管4个10/100/1000M RJ45端口+ 2个1000M SC光口(默认单模单纤A+B端),环网交换机,支持4路DC12V电源输出,内置电源,支持桌面式、壁挂式安装。


[template] => 0 [thumb] => /Uploads/202401/65b748fcf189f.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 7030 [hits] => 3101 [createtime] => 1706510519 [updatetime] => 1706510747 [price] => 0.00 [url] => /Security_Ethernet_Switch/show/1342.html [xinghao] => ONV-H5108FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b74913e3cf4.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b749180d9b8.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b7491d6f93e.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7492201453.jpg [filename] => 04.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号

ONV-H5108FM

端口特征

固定端口

8个10/100/1000Base-T   RJ45端口(Data)

2个1000Base-X   SFP上联光口插槽 (Data)

网口特性

1-8口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T:Cat3,4,5 UTP(≤100 meter)

100BASE-TX:Cat5 or later UTP(≤100 meter)

1000BASE-T:Cat5e or later UTP(≤100 meter)

光口特性

千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm ,传输距离:0~500M;

单模 ——工作波长:1310nm,传输距离:0~40KM;

         工作波长: 1550nm,传输距离:0~120KM 。

交换芯片参数

网管类型

L2(WEB管理,平台管理)

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

20Gbps (无阻塞)

包转发率@64byte

14.88Mpps

MAC地址表

8K

包转发缓存

2Mbit

巨型帧

9.2Kbytes

LED指示灯

电源指示灯:PWR(绿色);系统指示灯:SYS(绿色);网络指示灯:Link(黄色),光口指示灯:L/A(绿色)。

一键还原开关

长按6秒后松开,恢复出厂默认设置;短按2次(间隔1秒),切换为非管理状态

电源特征

总功率/输入电压

20W 交流(AC100-240V)

整机功耗

待机功耗:<5W;满载功耗:<10W

配套电源

内置开关电源,AC:100~240V 50-60Hz 0.56A

物理规格参数

工作温度/湿度

-20~+55°C;5%~90% RH无凝结

存储温度/湿度

-40~+80°C;5%~95% RH无凝结

外观尺寸(L*W*H)

270*181*44.5mm

净重/毛重

<1.4kg / <1.8kg

安装方式

桌面、壁挂式、1U/19寸机柜安装

产品认证与质保

防雷/防护等级

端口防雷:4KV 8/20us;

防护等级:IP30

安规认证

3C

CE mark, commercial;CE/LVD EN62368-1;
  FCC Part 15 Class B;RoHS;

质保期

交换机1年,终身维护

网管业务特性

端口管理

支持端口状态显示

支持端口流量统计

支持端口双工/协商速率配置

支持IEEE802.3x流控配置(全双工)

支持EEE节能及绿色以太网功能

VLAN

支持基于端口的IEEE802.1Q VLAN配置(4K个),

端口汇聚

支持静态聚合

环路保护

支持环路保护功能,支持防环网功能

组播

支持IGMP Snooping v1/v2、最多支持256个组播组

镜像

支持基本端口流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持优先级标记Mark/Remark

安全特性

支持广播风暴抑制

支持端口限速

支持端口隔离

DHCP

支持DHCP Snooping

管理与维护

支持WEB网管(支持HTTPS)

支持一键还原

支持线缆状态检查

支持光网视的ONV-NMS平台管理(本地平台/云平台)

支持手机APP移动端运维管理

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;


[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 2 [dkslaf] => 4 [xxdkaf] => 2 [sxdkaf] => 2 [dysraf] => 2 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) )
>

在线客服

客服热线
135 9020 8303
  • 客服组:
    在线客服
  • 技术咨询:
    13590208303
  • 项目咨询:
    18666296723
  • 售后咨询:
    18665959077
服务时间:
8:30 - 18:30
