产品概述

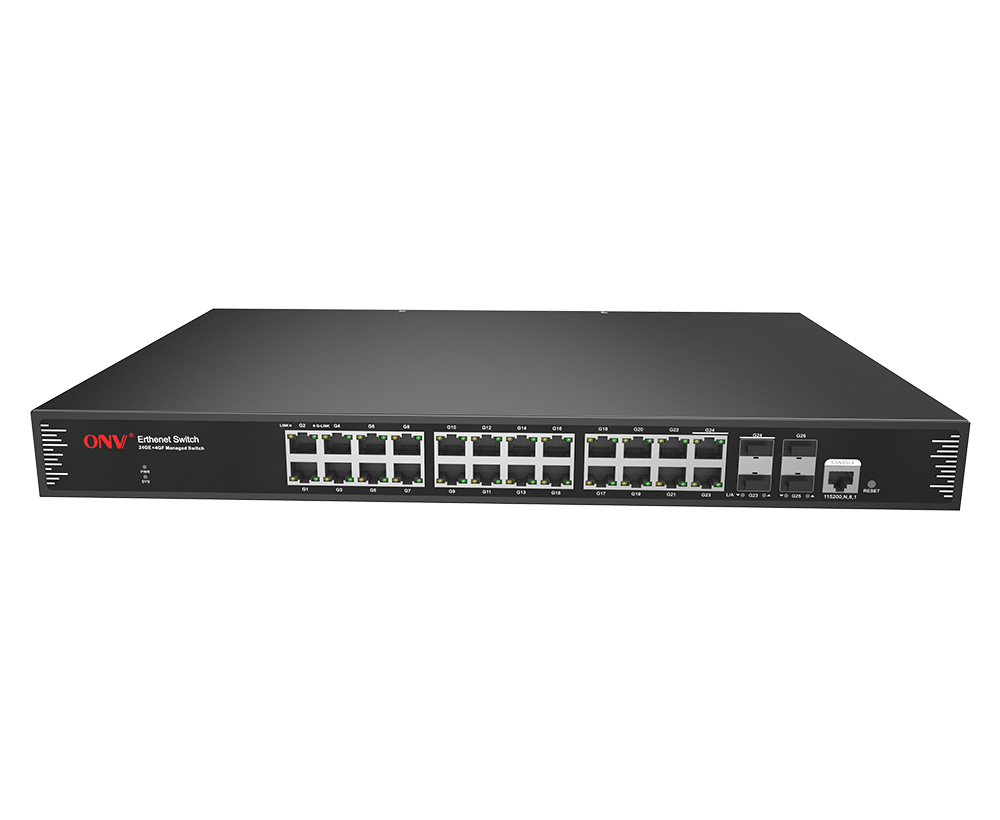

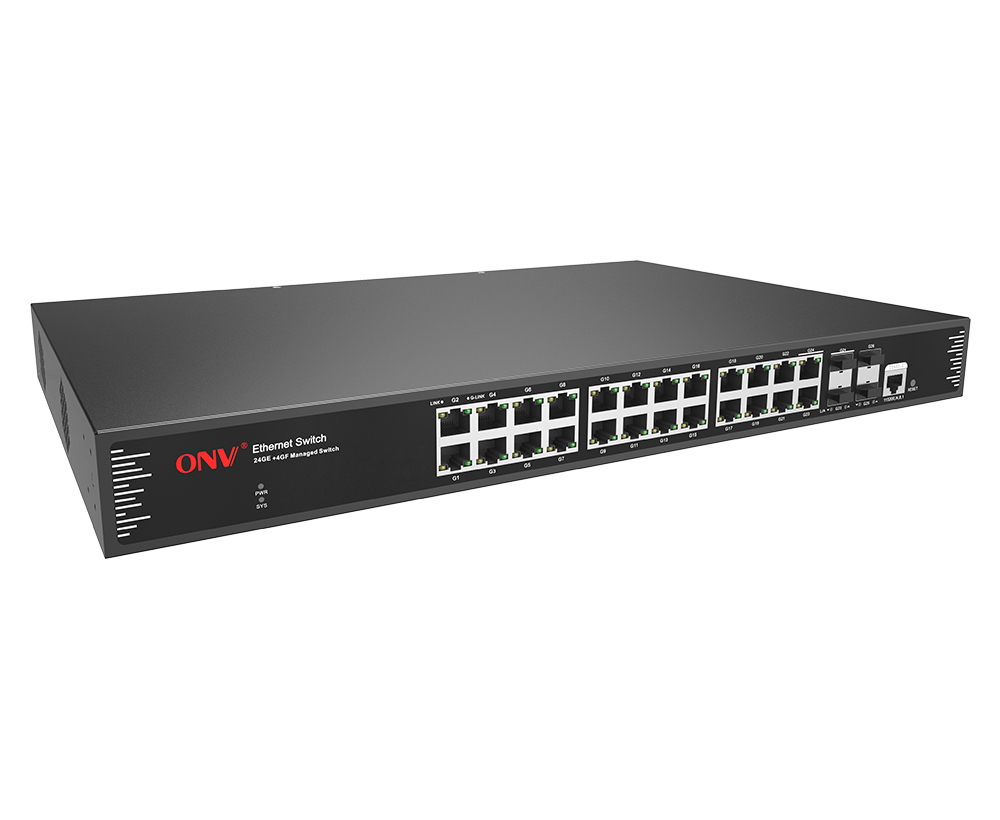

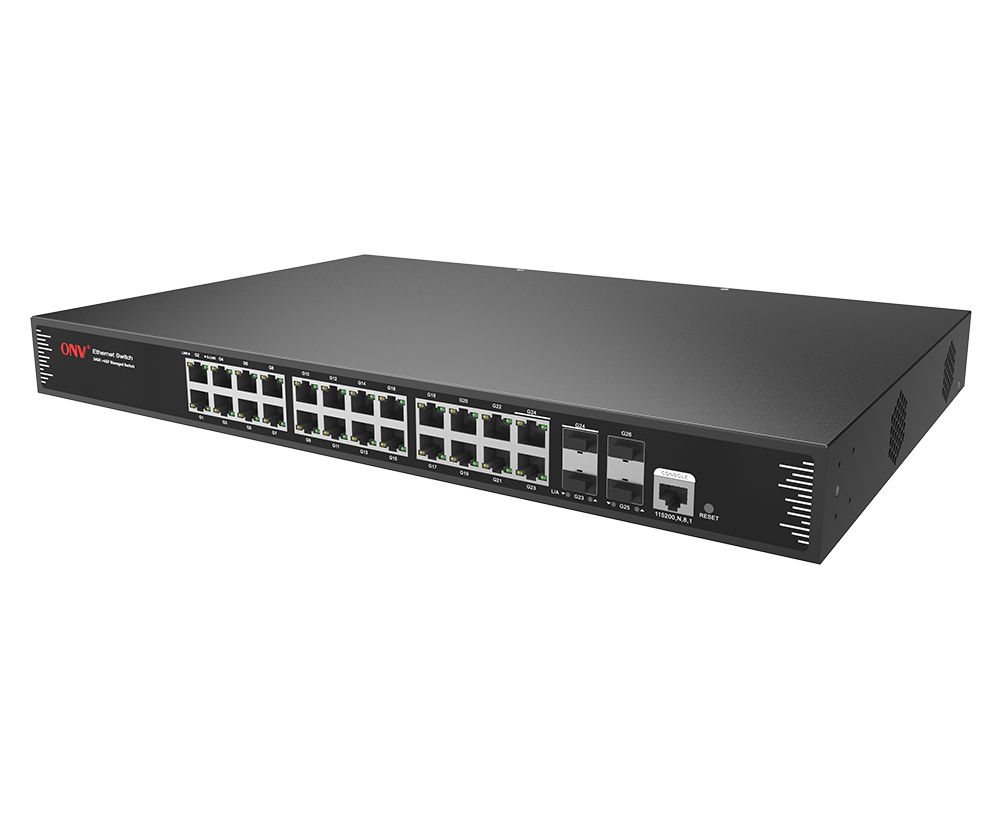

ONV33026FM系列二层全千兆网管以太网光纤交换机，支持24个10/100/1000Base-T自适应RJ45口+4个100M/1000M SFP光口插槽（含2个复用口）。所有端口均支持线速思考发。
ONV33026FM具备L2+全网管功能，支持IPV4/IPV6管理，支持软件静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及ITU-T G.8032 ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web GUI网管、CLI、SNMP等管理方式，对交换机端口流量控制，VLAN划分，IGMP等各种业务及功能进行配置。适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
产品特点
n 全千兆接入，千兆光电上行
◇ 全系列支持“千兆以太网口+千兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离
◇ 支持端口广播风暴抑制
◇ 支持端口+MAC绑定，IP+MAC+端口绑定功能
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，金属外壳，保证产品稳定运行。
◇ 采用企业级开关电源，高冗余设计，提供长久稳定电力输出。
◇ 设备完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
26口全千兆网管以太网交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
五金安装套件(挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
订购信息
|
设备信息 |
|
|
ONV33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。 |
|
ONV33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽(含2个SFP复用口），以太网光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV33018FM |
ONV33026FM |
|
|
端口特征 |
|||
|
固定端口 |
16个10/100/1000Base-T RJ45端口（Data） 2个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口 |
24个10/100/1000Base-T RJ45端口（Data） 4个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口 |
|
|
网口特性 |
10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
||
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购,（可选订单模/多模、单纤/双纤光模块，LC） |
||
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M； 单模——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。 |
||
|
交换芯片参数 |
|||
|
网管类型 |
L2+ |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
||
|
转发模式 |
存储转发（全线速） |
||
|
背板带宽 |
256Gbps （无阻塞） |
||
|
包转发率@64byte |
26.78Mpps |
38.69Mpps |
|
|
MAC地址表 |
8K |
||
|
包转发缓存 |
6M |
8M |
|
|
巨型帧 |
9.6K |
||
|
LED指示灯 |
电源指示灯 ：PWR(黄色)； 网络指示灯：Link/Act（黄色）；上联网口速率指示灯：Speed(绿色)；光口指示灯：L/A（绿色） |
||
|
一键还原开关 |
有 |
||
|
电源特征 |
|||
|
总功率/输入电压 |
30W （AC100-240V） |
60W （AC100-240V） |
|
|
整机功耗 |
待机功耗：＜15W；满载功耗：＜26W |
待机功耗：＜18W；满载功耗：＜30W |
|
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 0.56A |
||
|
物理规格参数 |
|||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
||
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
||
|
外观尺寸（L*W*H） |
440*290*44.5mm |
||
|
净重/毛重 |
＜2.7kg / ＜3.2kg |
＜3.0kg / ＜3.8kg |
|
|
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
||
|
产品认证与质保 |
|||
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 |
||
|
安规认证 |
CCC；
CE mark, commercial；CE/LVD EN60950； |
||
|
质保期 |
交换机3年，终身维护 |
||
|
网管业务特性 |
|||
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
||
|
三层功能 |
支持L2+网管功能，支持IPV4/IPV6管理 支持三层软件转发，支持不同网段，不同VLAN之间通信 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
||
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
||
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大8/13个聚合组，每个聚合组最大支持8个端口 |
||
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
||
|
工业级环网协议 |
支持G.8032(ERPS)，最多支持255个环，每环最多支持1024个设备 环网自愈时间小于20ms |
||
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
||
|
镜像 |
支持基本端口的双向流量镜像 |
||
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
||
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
||
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
||
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
||
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持NMS智能管理中心 |
||
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上 |
||
