产品概述
ONV-IPS36036FM系列是ONV自主研发的二层网管以太网交换机,支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽+4个1/10G SFP+万兆光口插槽。所有端口支持线速转发。
ONV-IPS36036FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆线速接入,万兆上行
◇全系列支持“千兆以太网口+万兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定,IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

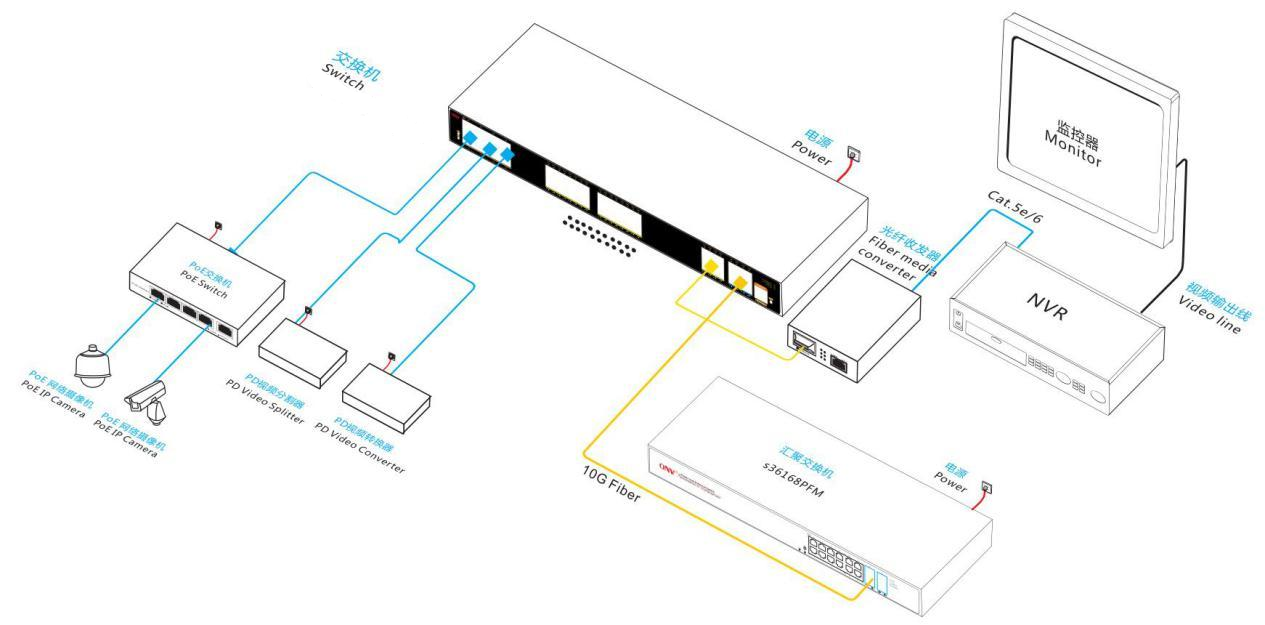

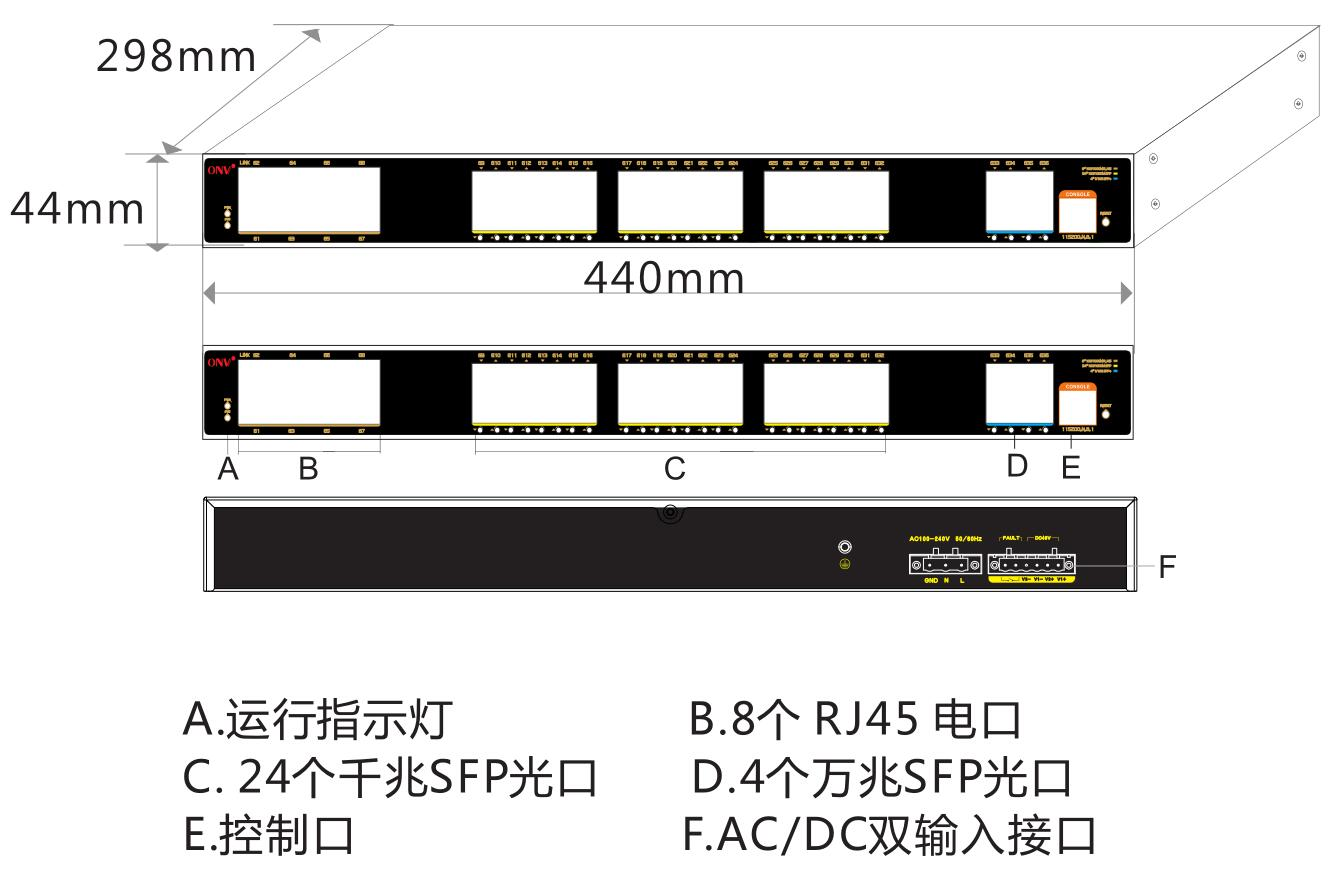

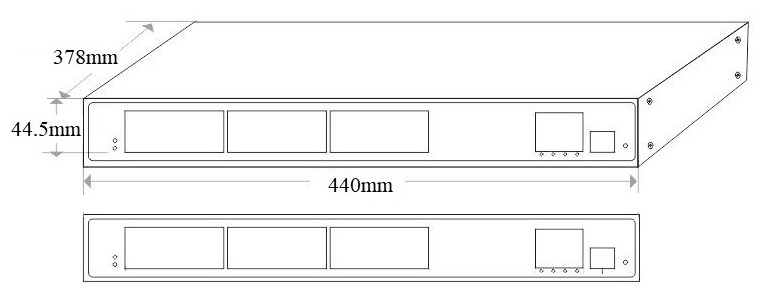

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
36口万兆上联网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
ONV-IPS38036FM |
L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS336028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |

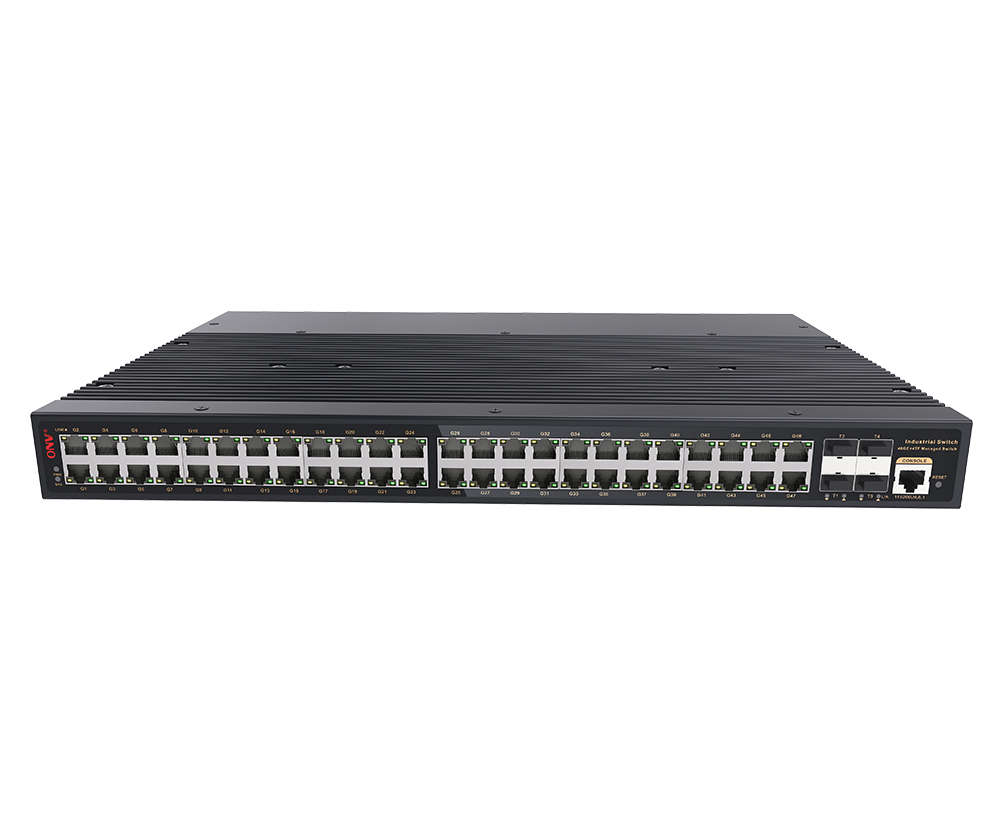

ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |

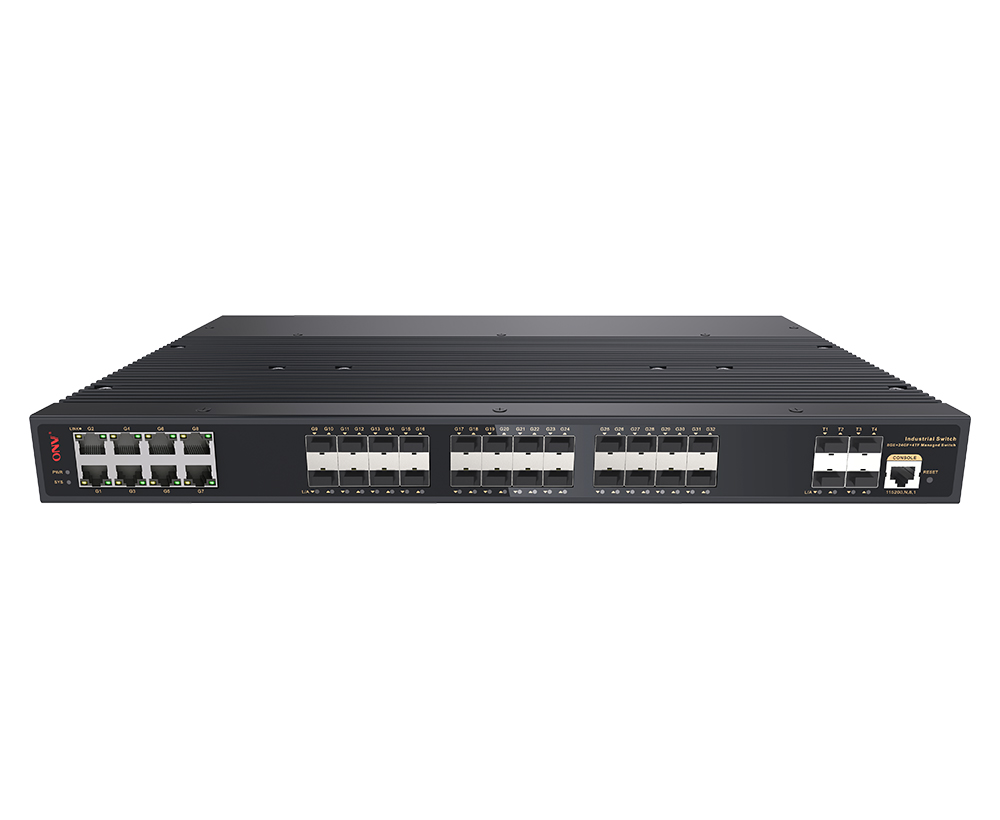

ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS36036FM |
ONV-IPS38036FM |
端口特征 |
||
固定端口 |
24个10/100/1000Base-T RJ45端口(Data) 8个100/1000Base-X SFP光口插槽(Data) 4个1/10G 万兆SFP+上联光口插槽 (Data) 1个Console控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12-48V 直流输入接口(支持反接保护功能) 1路告警开关量接口(FAULT) |
|
网口特性 |
1-24口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
107.144Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link/Act(黄色),光口: L/A(绿色); |
|
一键还原开关 |
有 |
|
电源特征 |
||
总功率/输入电压 |
60W(AC100-240V) |
|
整机功耗 |
待机功耗:<35W;满载功耗:<60W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.65A |
|
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*298*44mm |
|
净重/毛重 |
<5.0kg / <5.8kg |
|
安装方式 |
桌面式、1U/19寸机柜安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能, 支持三层软件路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6管理 支持三层软件路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大18个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支 |
产品概述
ONV-IPS36028FM系列是ONV自主研发的万兆上联网管工业以太网光纤交换机,支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS36028FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

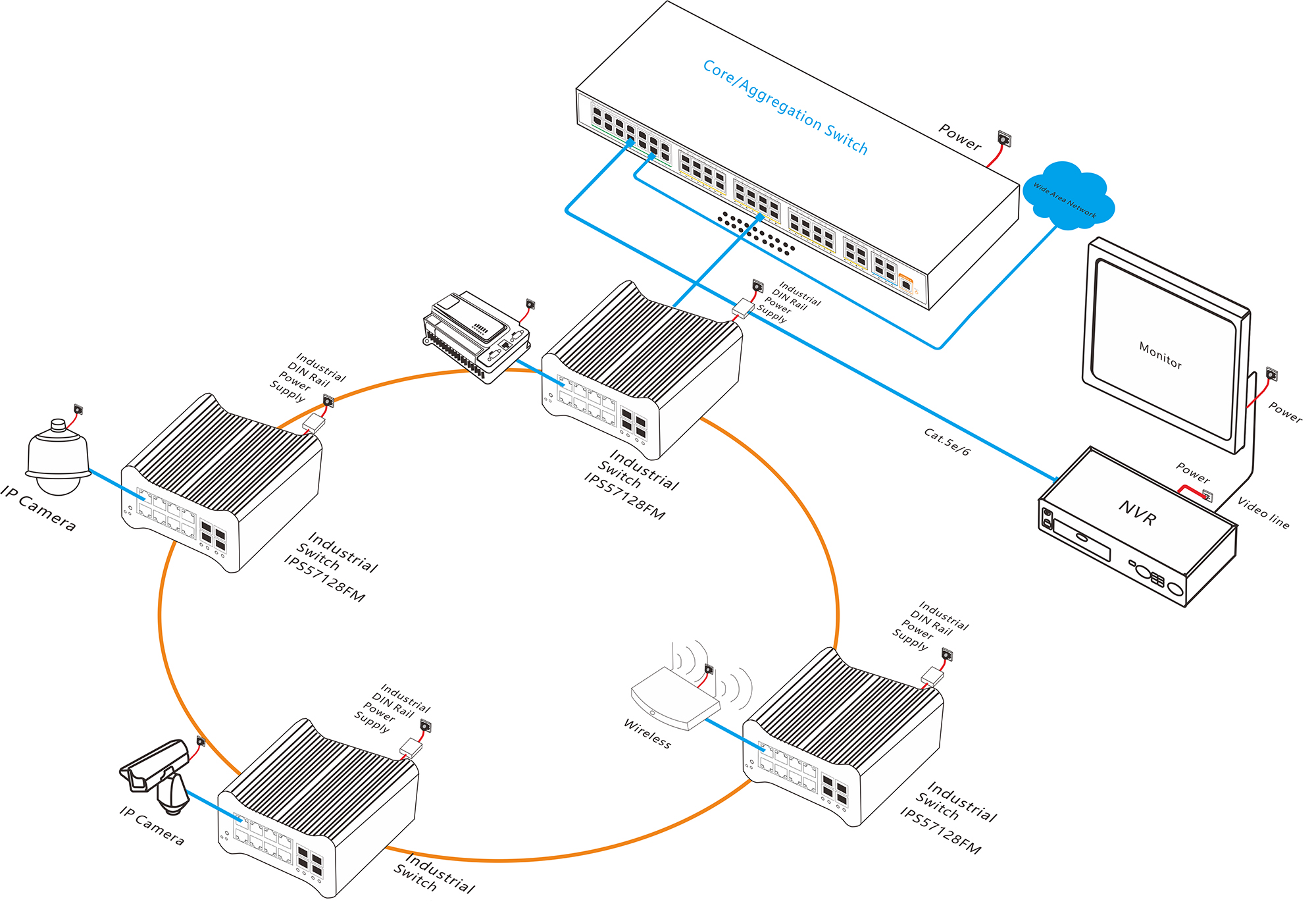

ERPS环网功能,倒换时间小于20ms,支持多环组网
拥有业内领先的环网技术,支持多种工业级冗余环网协议,任意端口均可成环,支持链型、星型、双星型、环型、相切环、相交环、耦合环,环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性,确保关键数据可靠传输,支持远程管理,并且可以配合光网视ONV-NMS网管平台进行集群管理,达到全程无盲点网管。
POE管理功能,监测PD功率,电压、电流等信息,同步NTP网络时间,定时开关PD
产品特点
千兆接入,万兆上行
◇全系列支持“千兆以太网口+万兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇,镀锌钢材金属外壳+铝合金散热板组合,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A),轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

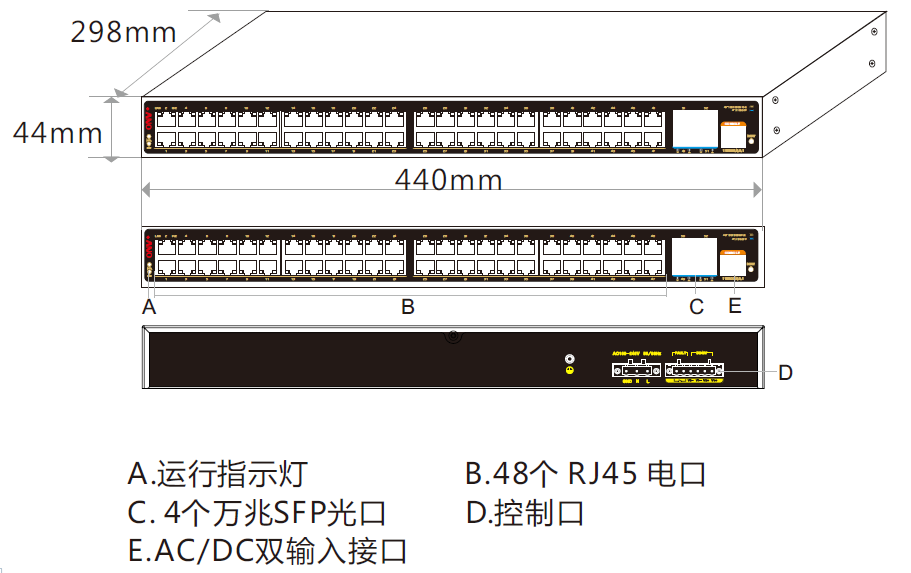

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
28口万兆上联网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS36028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网汇聚/核心交换机,内置60W电源,支持1U/19寸机柜安装。 |
ONV-IPS38028FM |
L3网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网汇聚/核心交换机,内置60W电源,支持1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS36028FM |
ONV-IPS38028FM |
端口特征 |
||
固定端口 |
24个10/100/1000Base-T RJ45端口(Data) 4个1/10G 万兆SFP+上联光口 (Data) 1个Console RS232控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12-48V 直流输入接口(支持反接保护功能) 1路告警开关量接口(FAULT) |
|
网口特性 |
1-24口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
95.23Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link/Act(黄色),光口: L/A(绿色); |
|
一键还原开关 |
有 |
|
电源特征 |
||
总功率/输入电压 |
60W(AC100-240V) |
|
整机功耗 |
待机功耗:<35W;满载功耗:<45W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.65A |
|
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*298*44mm |
|
净重/毛重 |
<4.8kg / <5.5kg |
|
安装方式 |
桌面式、1U/19寸机柜安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能, 支持三层静态路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6管理 支持三层静态路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大14个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的 |
产品概述

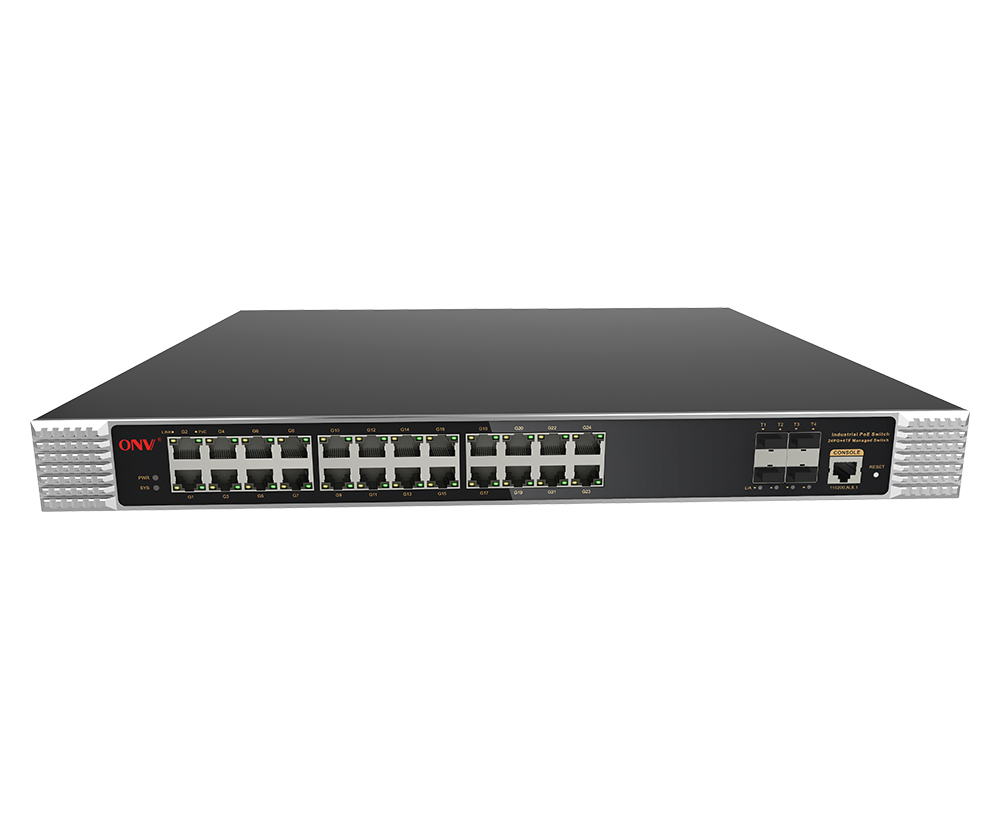

ONV-IPS33026FM系列是ONV自主研发的全千兆网管工业以太网光纤交换机,支持24个10/100/1000Base-T自适应RJ45端口+4个100/1000Base-X SFP光口插槽(含2个复用口)。所有端口支持线速转发。
ONV-IPS33026FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆接入,千兆光电上行
◇全系列支持“千兆以太网口+千兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金金属外壳,超强散热,保证产品稳定运行。
◇ 采用企业级开关电源,高冗余设计,提供长久稳定电力输出。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link,L/A)、端口速率指示灯(SPEED)轻松了解设备工作状态。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
26口全千兆网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用光口)工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
设备名称 |
设备信息 |
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS336028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS33026FM |
端口特征 |
|
固定端口 |
24个10/100/1000Base-T RJ45端口(Data) 4个100/1000Base-X SFP光口插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12-48V 直流输入接口(支持反接保护功能) 1路单刀双掷继电器开关接口(FAULT) |
网口特性 |
1-24口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
光口扩展 |
支Turbo超频2.5G光模块扩展及组环 |
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
交换芯片参数 |
|
网管类型 |
L2+ |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
转发模式 |
存储转发(全线速) |
背板带宽 |
256Gbps (无阻塞) |
包转发率@64byte |
38.69Mpps |
MAC地址表 |
8K |
包转发缓存 |
8M |
巨型帧 |
9.6K |
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link(黄色),光口: L/A(绿色);速率指示灯:SPEED(绿色) |
一键还原开关 |
有 |
电源特征 |
|
总功率/输入电压 |
60W (AC100-240V) |
整机功耗 |
待机功耗:<18W;满载功耗:<35W |
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.56A |
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口 |
物理规格参数 |
|
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
440*298*44mm |
净重/毛重 |
<4.7kg / <5.4kg |
安装方式 |
桌面式、19寸1U机柜安装 |
产品认证与质保 |
|
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机5年,终身维护 |
网管业务特性 |
|
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
三层功能 |
支持L2+网管功能, 支持三层软件路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大26个聚合组,每个聚合组最大支持8个端口 |
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
镜像 |
支持基本端口的双向流量镜像 |
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆; |
产品概述
ONV-IPS33018FM系列是ONV自主研发的全千兆网管工业以太网光纤交换机,支持16个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
包装清单 |
物品名称 |
数量 |
单位 |
18口全千兆网管工业以太网交换机 |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持AC+DC冗余电源输入(凤凰端子连接)。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
设备名称 |
设备信息 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS336028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
设备名称 |
设备信息 |
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口(含2个复用口),工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS336028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口,工业以太网交换机,内置60W电源,支持标准1U/19寸机柜安装,支持双AC+DC冗余电源输入(凤凰端子连接)。 |
型号 |
ONV-IPS33018FM |
端口特征 |
|
固定端口 |
16个10/100/1000Base-T RJ45端口(Data) 2个100/1000Base-X SFP光口插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12-48V 直流输入接口(支持反接保护功能) 1路告警开关量接口(FAULT) |
网口特性 |
1-16口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
交换芯片参数 |
|
网管类型 |
L2+ |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
转发模式 |
存储转发(全线速) |
背板带宽 |
256Gbps (无阻塞) |
包转发率@64byte |
26.78Mpps |
MAC地址表 |
8K |
包转发缓存 |
6M |
巨型帧 |
9.6K |
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link(黄色),光口: L/A(绿色);速率指示灯:SPEED(绿色) |
一键还原开关 |
有 |
电源特征 |
|
总功率/输入电压 |
60W (AC100-240V) |
整机功耗 |
待机功耗:<16W;满载功耗:<30W |
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 0.56A |
电源输入接口 |
双输入电源接口设计:AC供电优先,支持防反接保护,掉电自动切换DC连接 2组DC12-48V输入接口;1路告警开关接口;1组AC电源输入接口 |
物理规格参数 |
|
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
440*297*44mm |
净重/毛重 |
<4.7kg / <5.4kg |
安装方式 |
桌面式、19寸1U机柜安装 |
产品认证与质保 |
|
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机5年,终身维护 |
网管业务特性 |
|
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
三层功能 |
支持L2+网管功能, 支持三层软件路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大9个聚合组,每个聚合组最大支持8个端口 |
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
镜像 |
支持基本端口的双向流量镜像 |
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆; |
产品概述
ONV-IPS36248FM-8G系列是ONV自主研发的万兆上联二层网管工业以太网光纤交换机,支持20个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽,所有端口支持线速转发。
ONV-IPS36248FM-8G具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS36248FM-8G工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆端口,万兆上行
◇全系列支持“以太网口+光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议,支持ERPS工业环网保护协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X、SSH认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离,端口镜像
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

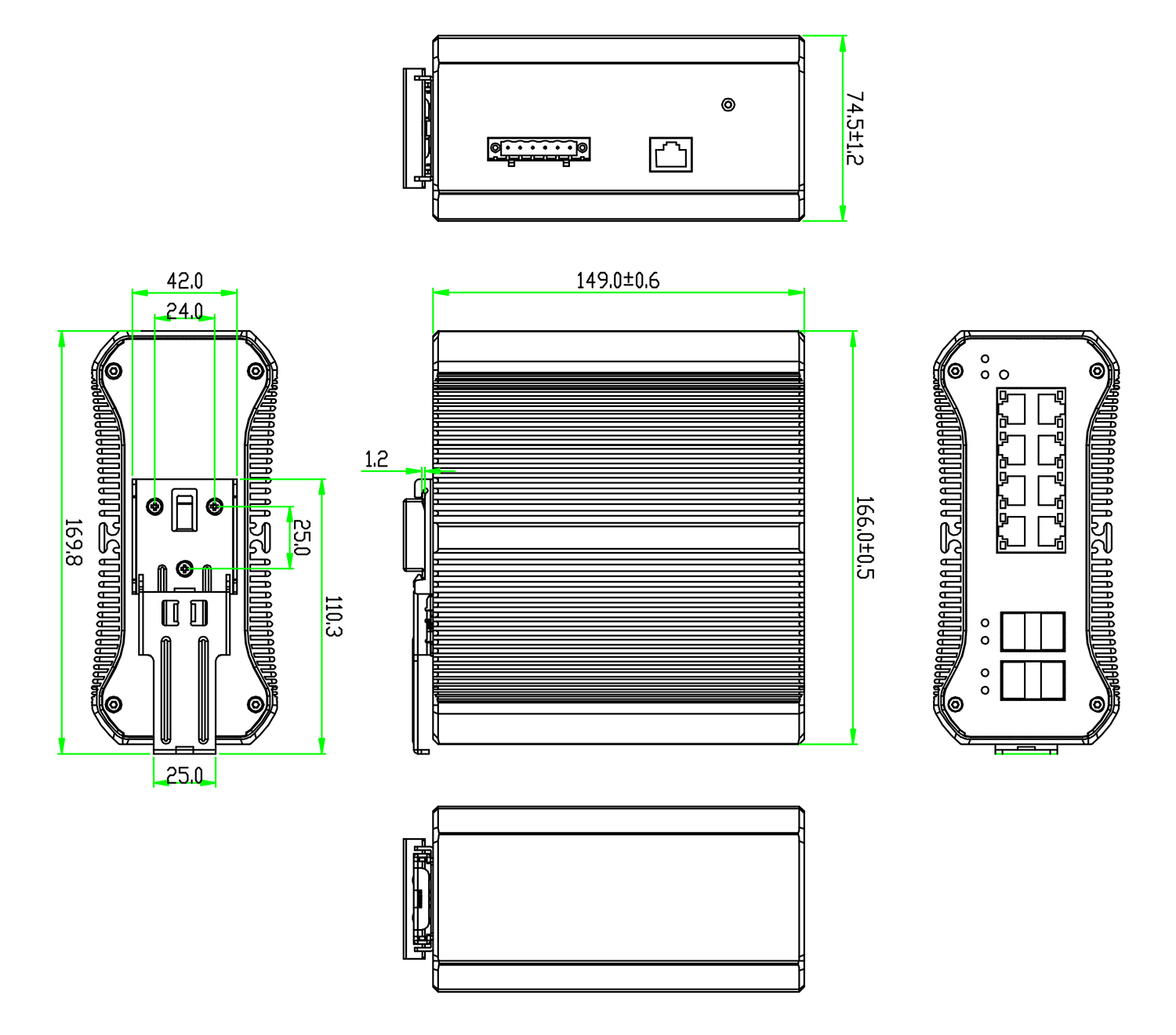

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
24口万兆上联网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9 网管配置适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
建议电源功率 |
|
ONV-IPS36248FM-8G |
L2+/L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,支持导轨式安装。 |
60W |
ONV-IPS38248FM-8G |
60W |
|
说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业级SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业级SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
名称 |
型号 |
描述 |
单位 |
工业60W导轨电源 |
GWS-DP60-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,1.0A 额定输出电压:DC 24V 2.5A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS36168FM |
L2+网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS38168FM |
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS36248FM |
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS38248FM |
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
型号 |
ONV- IPS36248FM-8G |
ONV- IPS38248FM-8G |
|
端口特征 |
|||
固定端口 |
20个10/100/1000Base-T 上联RJ45端口(Data) 4个1/10G 万兆SFP+上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
||
网口特性 |
1-20口10/100/1000Base-T自动侦测, 全/半双工MDI/MDI-X自适应 |
||
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
||
光口特性 |
千兆SFP/万兆SFP+光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
||
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
||
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 850nm ,传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
||
交换芯片参数 |
|||
网管类型 |
L2+ |
L3 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-LR/SR; IEEE802.3x |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
598Gbps (无阻塞) |
||
包转发率@64byte |
89.28Mpps |
||
MAC地址表 |
32K |
||
包转发缓存 |
32M |
||
巨型帧 |
9.6K |
||
LED指示灯 |
电源指示灯:PWR(绿色);系统运行指示灯:SYS(绿色); 网络指示灯: Link(黄色);光口指示灯:L/A(绿色); |
||
一键还原开关 |
有(按住开关10秒后松开,即可恢复出厂设置) |
||
电源特征 |
|||
总功率/输入电压 |
36W/48VDC |
||
整机功耗 |
待机功耗:<30W;满载功耗:<36W |
||
输入电压与接口 |
12-48VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
||
配套电源 |
无,可选购工业电源24V/60W,见配件信息表选购使用 |
||
物理规格参数 |
|||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
166*149*89mm |
||
净重/毛重 |
<2.2kg / <2.8kg |
||
安装方式 |
桌面式、35mm DIN导轨式安装 |
||
产品认证与质保 |
|||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
||
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机5年,终身维护 |
||
网管业务特性 |
|||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
||
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6双栈管理 支持三层路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
||
端口汇聚 |
支持LACP 支持静态聚合 支持最大12个聚合组,每个聚合组最大支持8个端口 |
||
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
||
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
||
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
||
镜像 |
支持基本端口的双向流量镜像 |
||
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
||
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
||
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
||
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
||
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
||
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; |
包装清单 |
物品名称 |
数量 |
单位 |
24口万兆上联网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9 网管配置适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业级SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业级SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
名称 |
型号 |
描述 |
单位 |
130W电源适配器 |
GWS-AP130-52 |
桌面型 130W单组输出电源适配器; 额定输入电压:AC 100V~240V 50-60H,2.3A 额定输出电压:DC 52V 2.5A 工作温度:-20℃—+65℃ |
只 |
250W电源适配器 |
GWS-AP250-52 |
桌面型 250W单组输出电源适配器; 额定输入电压:AC 100V~240V 50-60H,4.1A 额定输出电压:DC 52V 4.8A 工作温度:-20℃—+65℃ |
只 |
工业120W导轨电源 |
GWS-DP120-48 |
导轨型 120W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,2.0A 额定输出电压:DC 48V 2.5A 工作温度:-40℃—+70℃ |
只 |
工业240W导轨电源 |
GWS-DP240-48 |
导轨型 240W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,4.3A 额定输出电压:DC 48V 5A 工作温度:-40℃—+70℃ |
只 |
工业480W导轨电源 |
GWS-DP480-48 |
导轨型480W单组输出工业电源 ; 额定输入电压:AC 100V~240V 50-60H,5A 额定输出电压:DC 48V 10A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33064FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33084FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33108FM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33148FM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
型号 |
ONV- IPS36248FM |
ONV- IPS38248FM |
端口特征 |
||
固定端口 |
12个10/100/1000Base-T 上联RJ45端口(Data) 8个100/1000Base-X 上联SFP光口插槽(Data) 4个1/10G 万兆SFP+上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
|
网口特性 |
1-12口10/100/1000Base-T自动侦测, 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 850nm ,传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-LR/SR; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
89.28Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯:PWR(绿色);系统运行指示灯:SYS(绿色); 网络指示灯: Link(黄色);光口指示灯:L/A(绿色) |
|
一键还原开关 |
有(按住10秒后松开,即可恢复出厂设置) |
|
电源特征 |
||
总功率/输入电压 |
36W/48VDC |
|
整机功耗 |
待机功耗:<30W;满载功耗:<36W |
|
输入电压与接口 |
12-57VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
|
配套电源 |
无,可选购工业电源24V/60W,见配件信息表选购使用 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
166*149*89mm |
|
净重/毛重 |
<2.2kg / <2.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6双栈管理 支持三层路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大12个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;
|
产品概述
ONV-IPS33248FM-4GF系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持20个10/100/1000Base-T自适应RJ45端口+4个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33248FM-4GF具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33248FM-4GF工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
24口全千兆网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
建议电源功率 |
|
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
36W/60W |
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
36W/60W |
说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
名称 |
型号 |
描述 |
单位 |
工业36W导轨电源 |
GWS-DP36-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.56A 额定输出电压:DC 24V 1.5A 工作温度:-40℃—+70℃ |
只 |
工业60W导轨电源 |
GWS-DP60-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,1.0A 额定输出电压:DC 24V 2.5A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33064FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33084FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33108FM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33148FM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
型号 |
ONV- IPS33248FM |
ONV- IPS33248FM-4GF |
端口特征 |
||
固定端口 |
12个10/100/1000Base-T 上联RJ45端口(Data) 12个100/1000Base-X 上联SFP光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
20个10/100/1000Base-T 上联RJ45端口(Data) 4个100/1000Base-X 上联SFP光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
网口特性 |
1-12/20口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
256Gbps (无阻塞) |
|
包转发率@64byte |
35.71Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
8M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯:PWR(绿色);系统运行指示灯:SYS(绿色); 网络指示灯:Link(黄色);光口指示灯:L/A(绿色); |
|
一键还原开关 |
有(按住开关10秒后松开,即可恢复出厂设置) |
|
电源特征 |
||
总功率/输入电压 |
36W/48VDC |
|
整机功耗 |
待机功耗:<20W;满载功耗:<30W |
|
输入电压与接口 |
12-48VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
|
配套电源 |
无,可选购工业电源24V/36W或24V/60W,见配件信息表选购使用 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
166*149*89mm |
|
净重/毛重 |
<2.2kg / <2.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大12个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
产品概述
ONV-IPS33248FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持12个10/100/1000Base-T自适应RJ45端口+12个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33248FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33248FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
24口全千兆网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
建议电源功率 |
|
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
36W/60W |
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
36W/60W |
说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
名称 |
型号 |
描述 |
单位 |
工业36W导轨电源 |
GWS-DP36-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.56A 额定输出电压:DC 24V 1.5A 工作温度:-40℃—+70℃ |
只 |
工业60W导轨电源 |
GWS-DP60-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,1.0A 额定输出电压:DC 24V 2.5A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33064FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33084FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33108FM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33148FM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
型号 |
ONV- IPS33248FM |
ONV- IPS33248FM-4GF |
端口特征 |
||
固定端口 |
12个10/100/1000Base-T 上联RJ45端口(Data) 12个100/1000Base-X 上联SFP光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
20个10/100/1000Base-T 上联RJ45端口(Data) 4个100/1000Base-X 上联SFP光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
网口特性 |
1-12/20口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
256Gbps (无阻塞) |
|
包转发率@64byte |
35.71Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
8M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯:PWR(绿色);系统运行指示灯:SYS(绿色);网络指示灯:Link(黄色);光口指示灯:L/A(绿色); |
|
一键还原开关 |
有(按住开关10秒后松开,即可恢复出厂设置) |
|
电源特征 |
||
总功率/输入电压 |
36W/48VDC |
|
整机功耗 |
待机功耗:<20W;满载功耗:<30W |
|
输入电压与接口 |
12-48VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
|
配套电源 |
无,可选购工业电源24V/36W或24V/60W,见配件信息表选购使用 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
166*149*89mm |
|
净重/毛重 |
<2.2kg / <2.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大12个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
产品概述
ONV-IPS36168FM系列是ONV自主研发的万兆上联二层网管工业以太网光纤交换机,支持12个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽,所有端口支持线速转发。
ONV-IPS36168FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS36168FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆端口,万兆上行
◇全系列支持“以太网口+光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议,支持ERPS工业环网保护协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X、SSH认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离,端口镜像
◇支持端口广播风暴抑制
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。产品概述
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
16口万兆上联网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9 网管配置适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS36168FM |
L2+/L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业PoE光纤交换机,其中1-8口支持IEEE802.3af/at 国际标准,支持双DC冗余电源输入,1路掉电告警开关量输出,支持导轨式安装。 |
36W |
ONV-IPS38168FM |
36W |
|
说明:本产品默认不配套电源和SFP光模块,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2612-T-G |
工业级SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2613-R-G |
工业级SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
名称 |
型号 |
描述 |
单位 |
工业36W导轨电源 |
GWS-DP36-24 |
导轨型 60W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.56A 额定输出电压:DC 24V 1.5A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
ONV-IPS36248FM |
L2+网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装 |
ONV-IPS38248FM |
L3网管型12个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装 |
ONV-IPS33248FM |
L2+网管型12个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
ONV-IPS33248FM-4GF |
L2+网管型20个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路告警开关量输出,支持导轨式安装。 |
[template] => 0 [thumb] => /Uploads/202004/5e9d3718a9d28.jpg [thumb_alt] => 16口交换机_以太网交换机_工业交换机_交换机_千兆交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2031 [hits] => 5683 [createtime] => 1577561721 [updatetime] => 1599708523 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/328.html [xinghao] => ONV-IPS36168FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e9d3728cd2d9.jpg [filename] => ONV-IPS38168FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e9d372a62802.jpg [filename] => ONV-IPS38168FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e9d372b24306.jpg [filename] => ONV-IPS38168FM (3).JPG [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e9d372c93ab0.jpg [filename] => ONV-IPS38168FM (4).JPG [filealt] => ) [4] => Array ( [filepath] => /Uploads/202004/5e9d372d62018.jpg [filename] => ONV-IPS38168FM (5).JPG [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>
型号 |
ONV- IPS36168FM |
ONV- IPS38168FM |
端口特征 |
||
固定端口 |
12个10/100/1000Base-T 上联RJ45端口(Data) 4个1/10G 万兆SFP+上联光口插槽(Data) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
|
网口特性 |
1-12口10/100/1000Base-T自动侦测, 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支Turbo超频2.5G光模块扩展及组环 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 850nm ,传输距离:0~300M(10G); 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
L3 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
77.38Mpps |
|
MAC地址表 |
32K |
|
包转发缓存 |
32M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
系统指示灯:SYS(绿色);网络指示灯:Link(黄色);光口指示灯:L/A(绿色) |
|
一键还原开关 |
有(按住开关10秒后松开,即可恢复出厂设置) |
|
电源特征 |
||
总功率/输入电压 |
36W/48VDC |
|
整机功耗 |
待机功耗:<16W;满载功耗:<28W |
|
输入电压与接口 |
12-48VDC宽电压;6Pin工业凤凰端子,支持防反接保护 |
|
配套电源 |
无,可选购工业电源24V/36W,见配件信息表选购使用 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
166*149*74.5mm |
|
净重/毛重 |
<1.9kg / <2.4 kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6双栈管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
支持L3网管功能,支持IPV4/IPV6双栈管理 支持三层路由全线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大8个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持250个环,每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
包装清单 |
物品名称 |
数量 |
单位 |
16口全千兆网管工业以太网光纤交换机(ONV-IPS33168FM-4GF ) |
1 |
台 |
|
RJ45-DB9适配线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
名称 |
型号 |
描述 |
单位 |
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.35A 额定输出电压:DC 24V 1A 工作温度:-40℃—+70℃ |
只 |
工业36W导轨电源 |
GWS-DP36-24 |
导轨型36W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.35A 额定输出电压:DC 24V 1.5A 工作温度:-40℃—+70℃ |
只 |
型号 |
ONV-IPS33168FM-4GF |
ONV-IPS33248FM-4GF |
固定端口 |
12个10/100/1000Base-T RJ45电口(Data) 4个100/1000Base-X SFP插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组单刀双掷告警开关接口(FAULT) |
20个10/100/1000Base-T RJ45电口(Data) 4个100/1000Base-X SFP插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组单刀双掷告警开关接口(FAULT) |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
网口特性 |
1-12口10/100/1000BaseT(X)自动侦测,全/半双工MDI/MDI-X自适应 |
1-20口10/100/1000BaseT(X)自动侦测,全/半双工MDI/MDI-X自适应 |
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
256Gbps |
|
包转发率@64byte |
23.81Mpps |
35.71Mpps |
MAC地址表 |
8K |
|
包转发缓存 |
6M |
8M |
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
总功率/输入电压 |
<24W /(12-48VDC) |
<30W /(12-48VDC) |
整机功耗 |
待机功耗:<10W;满载功耗:<22W |
待机功耗:<13W;满载功耗:<28W |
LED指示灯 |
电源指示灯:PWR(绿色); 系统指示灯:SYS(绿色);网络指示灯:Link/Act(黄色);光口指示灯:L/A(绿色) |
|
一键还原开关 |
有 |
|
输入电压 |
DC12-48V宽电压 |
|
电源接口 |
6Pin工业凤凰端子,支持防反接保护 |
|
配套电源 |
无,可选购工业电源24V/24W,24V/36W或者自行配套 |
|
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
165*148*54mm |
165*148*68.5mm |
净重/毛重 |
<1.2kg / <1.5kg |
<1.3kg / <1.6kg |
安装方式 |
桌面式、导轨式安装 |
|
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
CE mark, commercial;CE/LVD EN60950; RoHS; |
|
质保期 |
交换机5年,终身维护 |
|
业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+ 三层软路由转发,支持IPV4/IPV6管理 支持三层路由线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由128条,1024条ARP软件转发 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大8个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持ONV NMS智能管理中心集中管理 |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
[attachments] => [attachmentss] => /Uploads/202007/5efefe09a06c7.pdf|ONV-IPS33168FM-4GF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 3 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [10] => Array ( [id] => 303 [catid] => 20 [userid] => 3 [username] => admin [title] => 16口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 6口工业交换机_千兆交换机_网管交换机__工业以太网交换机_工业交换机_交换机_交换机价格_以太网交换机 [description] => 具备8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<8W;满载功耗:<18W [content] =>
产品概述
ONV-IPS33168FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持8个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33168FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33148FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
16口全千兆网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
建议电源功率 |
|
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装。 |
24W |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持1路掉电告警开关量输出,支持导轨式安装。 |
24W |
说明:本产品默认不配套电源和光模块,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
名称 |
型号 |
描述 |
单位 |
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.35A 额定输出电压:DC 24V 1.0A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33064FM |
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33084PFM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33108PFM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33128PFM |
L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33148PFM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
[template] => 0 [thumb] => /Uploads/201912/5e09b7bc24931.jpg [thumb_alt] => 16口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2029 [hits] => 6367 [createtime] => 1577553760 [updatetime] => 1599708563 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/303.html [xinghao] => ONV-IPS33168FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/201912/5e09b7c953b09.jpg [filename] => ONV-IPS33168PFM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/201912/5e09b7cad8f8d.jpg [filename] => ONV-IPS33168PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/201912/5e09b7cbeb569.jpg [filename] => ONV-IPS33168PFM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/201912/5e09b7ce39136.jpg [filename] => ONV-IPS33168PFM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>
型号 |
ONV- IPS33168FM |
ONV- IPS33168FM-4GF |
端口特征 |
||
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 8个100/1000Base-X SFP上联光口插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(5P凤凰端子) |
12个10/100/1000Base-T RJ45端口(Data) 4个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1路掉电告警开关量接口(FAULT) |
网口特性 |
1-8/12口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
256Gbps (无阻塞) |
|
包转发率@64byte |
23.81Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
6M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯:PWR(绿色) ;系统指示灯:SYS(绿色);网络指示灯 :Link(黄色),光口:L/A(绿色); |
|
一键还原开关 |
有(按住开关10秒后松开,即可恢复出厂设置) |
|
电源特征 |
||
工作电压 |
直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护 |
直流DC12-48V超宽供电电压,工规6P凤凰端子连接,支持防反接保护 |
整机功耗 |
待机功耗:<8W;满载功耗:<18W |
待机功耗:<10W;满载功耗:<20W |
配套电源 |
无,可选购工业电源24V/24W,见配件信息表选购使用 |
|
物理规格参数 |
||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
165*148*54mm |
|
净重/毛重 |
<0.8kg / <1.3kg |
<1.1kg / <1.4kg |
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
|
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机5年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大8个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
[attachments] => [attachmentss] => /Uploads/202007/5efee24756cd4.pdf|ONV-IPS33168FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 3 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [11] => Array ( [id] => 227 [catid] => 20 [userid] => 3 [username] => admin [title] => 14口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 14口工业交换机_千兆交换机_网管交换机__工业以太网交换机_工业交换机 [description] => 具备10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<8W;满载功耗:<13W [content] =>
包装清单 |
物品名称 |
数量 |
单位 |
14口全千兆网管工业以太网交换机 |
1 |
台 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备名称 |
设备信息 |
建议电源功率 |
ONV-IPS33148FM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装。 |
24W |
ONV-IPS33128FM |
L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
24W |
说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-G |
工业SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-G |
工业SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
电源选型表
名称 |
型号 |
描述 |
单位 |
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源; 额定输入电压:AC 100V~240V 50-60H,0.35A 额定输出电压:DC 24V 1.0A 工作温度:-40℃—+70℃ |
只 |
设备名称 |
设备信息 |
ONV-IPS33064FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33084FM |
L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33108FM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装。 |
ONV-IPS33168FM-4GF |
L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
ONV-IPS38168FM |
L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,工业以太网核心光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装。 |
型号 |
ONV- IPS33128FM |
ONV- IPS33148FM |
|
端口特征 |
|||
固定端口 |
10个10/100/1000Base-T RJ45端口(Data) 2个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(5P凤凰端子) |
10个10/100/1000Base-T RJ45端口(Data) 4个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口(115200,N,8,1) 2组V+,V- 冗余DC电源接口(6P凤凰端子) 1组掉电告警开关量接口(FAULT) |
|
网口特性 |
1-10口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
||
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
||
光口特性 |
千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
||
光口扩展 |
无 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M; 单模 ——工作波长:1310nm,传输距离:0~40KM; 工作波长: 1550nm,传输距离:0~120KM 。 |
||
交换芯片参数 |
|||
网管类型 |
L2+ |
||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
192Gbps (无阻塞) |
256Gbps (无阻塞) |
|
包转发率@64byte |
17.86Mpps |
20.83Mpps |
|
MAC地址表 |
8K |
||
包转发缓存 |
6M |
||
巨型帧 |
9.6K |
||
LED指示灯 |
电源指示灯 :PWR(绿色) ;系统指示灯:SYS(绿色);网络指示灯 :Link(黄色),光口: L/A(绿色); |
||
一键还原开关 |
有 |
||
电源特征 |
|||
工作电压 |
直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护 |
直流DC12-48V超宽供电电压,工规6P凤凰端子连接,支持防反接保护 |
|
整机功耗 |
待机功耗:<8W;满载功耗:<13W |
待机功耗:<10W;满载功耗:<15W |
|
配套电源 |
无,可选购工业电源24V/24W,见配件信息表选购使用 |
||
物理规格参数 |
|||
工作温度/湿度 |
-40~+80°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+85°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
165*148*54mm |
||
净重/毛重 |
<0.8kg / <1.3kg |
<1.1kg / <1.4kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
||
产品认证与质保 |
|||
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP40 IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class B IEC61000-6-2(通用工业标准) |
||
机械特性 |
IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机5年,终身维护 |
||
网管业务特性 |
|||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
||
三层功能 |
支持L2+网管功能,支持IPV4/IPV6管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
||
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
||
端口汇聚 |
支持LACP 支持静态聚合 支持最大6/7个聚合组,每个聚合组最大支持8个端口 |
||
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
||
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备 环网自愈时间小于20ms |
||
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
||
镜像 |
支持基本端口的双向流量镜像 |
||
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
||
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
||
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
||
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
||
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 |
