产品概述

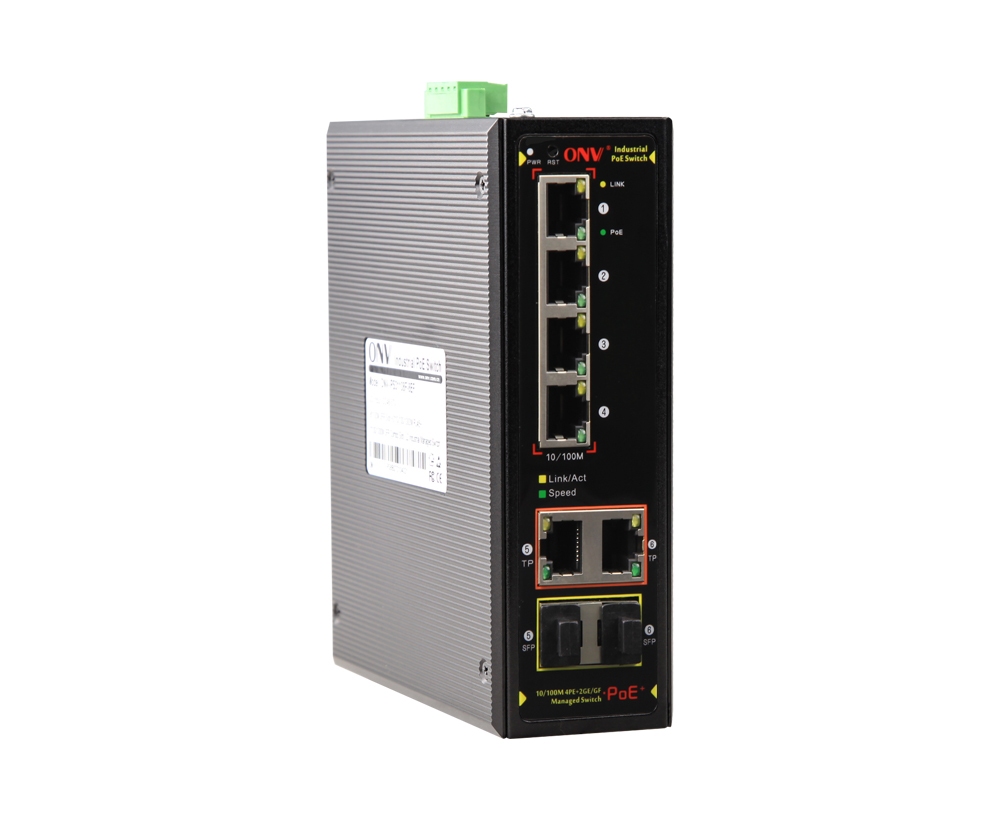

ONV-IPS31064PFM系列是ONV自主研发的千兆上联二层网管工业PoE光纤交换机，具备4个10/100Base-TX自适应RJ45端口+2个100/1000Base-T(X)千兆光电复用口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为60W（at-120W)。每个端口均可实现线速转发。
ONV-IPS31064PFM系列采用新一代高性能硬件和软件平台，提供灵活、高性价比的百兆接入和上行端口，支持完备的安全防护机制、完善的ACL/QoS策略和灵活的VLAN功能，易于管理维护，满足用户对于网络设备易管理、高安全、低成本的组网需求，作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点

百兆线速接入，千兆光电上行
◇ 全系列支持“百兆以太网口+千兆光电口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 4个10/100Base-TX RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达65W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 支持POE远程网管，通过网管功能可以查看POE端口功率，定义每端口功率，实现每端口7*24小时自动调度等。

强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

轻松的运行维护
◇支持Web网管、SNMP（V1/V2/V3）等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口千兆上联网管工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

  订购信息

设备名称	设备信息	建议电源功率
ONV-IPS31064PFM	L2管理型4个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M上联SFP光口插槽（复用口），工业POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	60W
ONV-IPS31064PFM-at		120W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息

SFP光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/201912/5dedd74e3fbda.jpg [thumb_alt] => 6口千兆上联网管工业POE交换机_工业POE交换机_工业交换机_宽温交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1008 [hits] => 3978 [createtime] => 1575868217 [updatetime] => 1749528039 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/276.html [xinghao] => ONV-IPS31064PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/201912/5e09c96f65c97.jpg [filename] => ONV-IPS31064PFM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/201912/5e09c977b829e.jpg [filename] => ONV-IPS31064PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/201912/5e09c97a5c178.jpg [filename] => ONV-IPS31064PFM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/201912/5e09c98653ae8.jpg [filename] => ONV-IPS31064PFM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31064PFM	ONV-IPS31064PFM-at
端口特征
固定端口	4个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T RJ45端口（Data） 2个100/1000Base-X SFP光口插槽(Data)复用口 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4口10/100Base-TX，5-6口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	64Gbps(无阻塞）
包转发率@64byte	3.57Mpps
MAC地址表	16K
包转发缓存	4M
巨型帧	10K
LED指示灯	电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)， POE工作指示灯：PoE(绿色)；速率指示灯：Speed(绿色）
一键还原开关	有（按住开关10秒后松开即可恢复出厂设置）
PoE与电源特征
POE端口	第1-4口支持IEEE802.3af/at标准POE供电
PoE管理	支持每端口PoE输出功率分配 支持每端口PoE工作状态显示 支持电源延迟启动 支持PoE 工作与时间调度
供电引脚	默认1/2(+)，3/6(-)，可选4/5(+)，7/8(-)4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48VDC	120W/48VDC
整机功耗	待机功耗：＜5W；满载功耗：＜60W	待机功耗：＜6W；满载功耗：＜120W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47.5mm
净重/毛重	＜0.8kg / ＜1.0kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持QinQ 配置
端口汇聚	支持LACP 支持手工聚合 支持最大3个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping v1/v2/v3、最多支持64个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
安全特性	支持端口隔离 支持端口广播风暴抑制 支持IP+MAC+端口的绑定功能
DHCP	支持DHCP Relay 支持DHCP Client 支持DHCP Snooping
管理与维护	支持WEB网管（支持HTTPS） 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202006/5edefdbea937d.pdf|ONV-POE33024PFB 产品规格书.pdf| [cpfl] => 2 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [1] => Array ( [id] => 175 [catid] => 19 [userid] => 3 [username] => admin [title] => 8口百兆工业POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 8口百兆工业POE光纤交换机_poe供电_工业POE交换机_工业交换机_以太网交换机_poe网络交换机 [description] => 具备6个10/100/1000M电口+2个1000M上联SFP光口插槽，1-4口支持IEEE 802.3af/at标准PoE供电； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜60W [content] =>

产品概述
ONV-IPS31084PF系列是ONV自主研发的百兆工业PoE光纤交换机，具备6个百兆以太网自适应电口+2个百兆SC光纤接口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为60W（at-120W)。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
   非网管机型，即插即用，无需配置，使用简单方便；

产品特点
百兆光电，快速以太网
◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 4个10/100Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达60W，单端口最大PoE输出功率为30W。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格



包装清单

包装清单	物品名称	数量	单位
	8口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/201912/5e02d3bb8df05.jpg [thumb_alt] => 8口百兆工业POE光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1006 [hits] => 9302 [createtime] => 1574183005 [updatetime] => 1599707378 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/175.html [xinghao] => ONV-IPS31084PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/201912/5e02d3cb070bc.jpg [filename] => ONV-IPS31084PF (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/201912/5e02f079a8fc9.jpg [filename] => ONV-IPS31084PF (1.1).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/201912/5e02f07bdfbc5.jpg [filename] => ONV-IPS31084PF (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/201912/5e02f07e0ea1a.jpg [filename] => ONV-IPS31084PF (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31084PF	ONV-IPS31084PF-at
端口特征
固定端口	4个10/100Base-TX POE口（Data/Power） 2个10/100Base-TX RJ45端口（Data） 2个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	1.19Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1632byte
LED指示灯	电源指示灯 ：PWR（绿色） ； 网络指示灯 ： Link（黄色）； POE工作指示灯：PoE（绿色）；光纤指示灯：L/A（绿色）。
PoE与电源特征
POE端口	第1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48VDC	120W/48VDC
整机功耗	待机功耗：＜3W；满载功耗：＜60W	待机功耗：＜4W；满载功耗：＜120W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47.5mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202006/5edee8c5576aa.pdf|ONV-IPS31084PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [2] => Array ( [id] => 1061 [catid] => 19 [userid] => 3 [username] => admin [title] => 6口百兆工业POE光纤交换机 [title_style] => [keywords] => 6口百兆工业POE光纤交换机_工业POE交换机_6口交换机_工业交换机_以太网交换机_ [description] => 具备4个10/100M RJ45端口+ 2个155M上联SFP光口插槽，1-4口支持IEEE 802.3af/at标准PoE供电； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜3W；满载功耗：＜60W [content] =>

产品概述
ONV-IPS31064PF系列是ONV自主研发的百兆工业PoE光纤交换机，具备4个百兆以太网自适应电口+2个百兆SFP光口插槽，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为60W（at-120W)。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
   非网管机型，即插即用，无需配置，使用简单方便；

产品特点
百兆光电，快速以太网
◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 4个10/100Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达60W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

 产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS31064PF	非管理4个10/100M RJ45端口+ 2个155M上联SFP光口插槽，工业POE光纤交换机，其中1-4口支持IEEE 802.3af/at PoE国际标准，默认配置SC口1310mm/20km单模双纤光模块，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	60W
ONV-IPS31064PF-at		120W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
155M光模块	ONV-5315-114	SFP光模块，155M，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1313-20	SFP光模块，155M，单模单纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-1315-20	SFP光模块，155M，单模单纤1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只

 电源选型表

[template] => 0 [thumb] => /Uploads/202008/5f45cfd382952.jpg [thumb_alt] => 6口百兆工业POE光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1005 [hits] => 7798 [createtime] => 1591607147 [updatetime] => 1676282491 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1061.html [xinghao] => ONV-IPS31064PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202008/5f45cfef21f8c.jpg [filename] => IPS31064PF 副本.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202008/5f45cfef8a22e.jpg [filename] => IPS31064PF-2 副本.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202008/5f45cff03fdd4.jpg [filename] => IPS31064PF-3 副本.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202008/5f45cff0a981f.jpg [filename] => IPS31064PF-4 副本.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31064PF	ONV-IPS31064PF-at
端口特征
固定端口	4个10/100Base-TX POE口（Data/Power） 2个155M上联SFP光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-6口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	百兆SFP光纤接口，默认不配套光模块，需要另购,(可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.89Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯：Link（黄色）；POE工作指示灯：PoE（绿色）；光纤指示灯：5/6（绿色）。
PoE与电源特征
POE端口	第1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48VDC	120W/48VDC
整机功耗	待机功耗：＜3W；满载功耗：＜60W	待机功耗：＜4W；满载功耗：＜120W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202006/5ede0089baa97.pdf|ONV-IPS31064PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 0 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [3] => Array ( [id] => 275 [catid] => 19 [userid] => 3 [username] => admin [title] => 6口百兆工业POE交换机 [title_style] => ;font-weight:bold [keywords] => 6口百兆工业POE交换机_工业POE交换机_工业交换机_交换机的价格_ONV交换机 [description] => 具备6个10/100M RJ45端口工业POE交换机，其中1-4口支持IEEE 802.3af/at PoE国际标准； 端口防雷：6KV 8/20us；防护等级：IP40；待机功耗：＜3W；满载功耗：＜60W。 [content] =>

产品概述
ONV-IPS31064P系列是ONV自主研发的百兆工业PoE交换机，具备6个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为60W（at-120W)。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
   非网管机型，即插即用，无需配置，使用简单方便；

产品特点
百兆快速以太网，全线速传输
◇ 全系列支持“百兆以太网口+双电口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 4个10/100Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达60W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口百兆工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202001/5e1ada3e54c2e.jpg [thumb_alt] => 6口百兆工业POE交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1004 [hits] => 8654 [createtime] => 1575867876 [updatetime] => 1599707395 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/275.html [xinghao] => ONV-IPS31064P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202006/5edde5ae2e617.jpg [filename] => ONV-IPS31064P (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202006/5edde5aeab717.jpg [filename] => ONV-IPS31064P (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202006/5edde5c060e88.jpg [filename] => ONV-IPS31064P (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202006/5edde5ca32588.jpg [filename] => IPS31064P后.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31064P	ONV-IPS31064P-at
端口特征
固定端口	4个10/100Base-TX POE口（Data/Power） 2个10/100Base-TX RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-6口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.89Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯 ：PWR（绿色）；网络指示灯：Link（黄色）；POE工作指示灯：PoE（绿色）；
PoE与电源特征
POE端口	第1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48VDC	120W/48VDC
整机功耗	待机功耗：＜3W；满载功耗：＜60W	待机功耗：＜4W；满载功耗：＜120W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202006/5edde4bb6a88b.pdf|ONV-IPS31064P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 3 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [4] => Array ( [id] => 538 [catid] => 19 [userid] => 3 [username] => admin [title] => 5口百兆工业POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 5口百兆工业交换机_POE交换机_工业POE交换机_POE供电_核心汇聚交换机_交换机_光纤收发器_智能电源箱_IoT运维箱_OEM_生产厂家_ONV光网视 [description] => 具备4个10/100M PoE电口+1个155M上联SC光口，工业PoE光纤交换机，1-4口支持IEEE802.3af/at国际标准POE供电； 端口防雷：6KV 8/20us；防护等级：IP40；待机功耗：＜3W；满载功耗：＜60W。 [content] =>

产品概述

ONV-IPS31004PF系列是ONV自主研发的百兆工业PoE光纤交换机，具备4个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为60W（at-120W)。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

   非网管机型，即插即用，无需配置，使用简单方便；

产品特点

百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能

◇ 4个10/100Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达60W，单端口最大PoE输出功率为30W。

设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	5口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202008/5f45d457e4597.jpg [thumb_alt] => 5口百兆工业交换机_POE交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1003 [hits] => 10659 [createtime] => 1590480727 [updatetime] => 1598411981 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/538.html [xinghao] => ONV-IPS31004PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202008/5f45d46cb8517.jpg [filename] => IPS31004PF-1000x820.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202008/5f45d4b9125bf.jpg [filename] => IPS31004PF-2-1000x820.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202008/5f45d4b991363.jpg [filename] => IPS31064PF 1082X963-3.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202008/5f45d4b9e5516.jpg [filename] => IPS31064PF-3.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV-IPS31004PF	ONV-IPS31004PF-at
端口特征
固定端口	4个10/100Base-TX POE口（Data/Power） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-4口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.744Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯：Link（黄色）；POE工作指示灯：PoE（绿色）；光纤指示灯：5（绿色）。
PoE与电源特征
POE端口	第1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48VDC	120W/48VDC
整机功耗	待机功耗：＜3W；满载功耗：＜60W	待机功耗：＜4W；满载功耗：＜120W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.5kg / ＜0.7kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

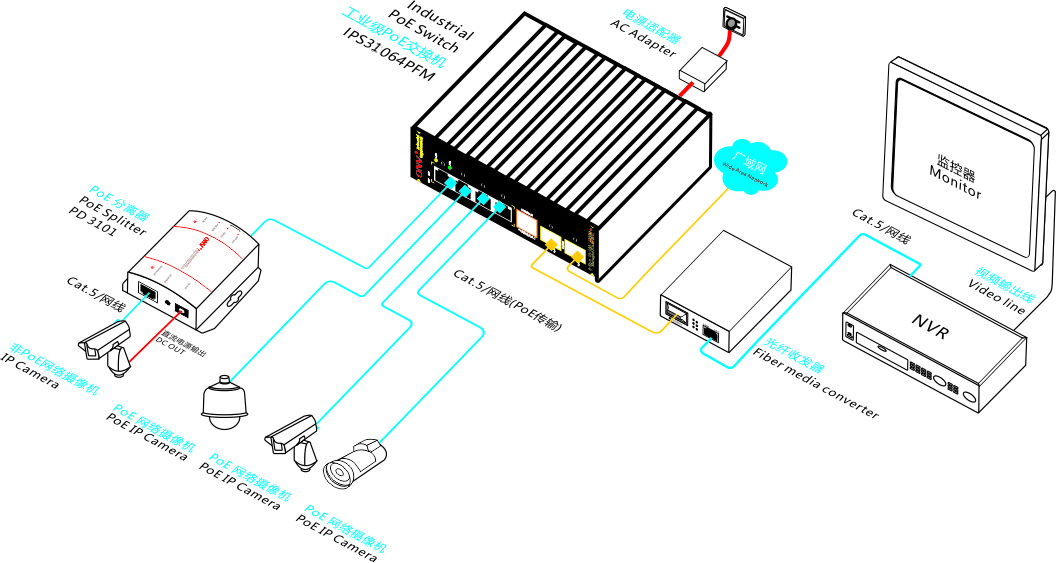

产品连接拓扑

[attachments] => [attachmentss] => /Uploads/202005/5ecccc83b411a.pdf|ONV-IPS31004PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 3 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [5] => Array ( [id] => 1398 [catid] => 19 [userid] => 3 [username] => admin [title] => 3口百兆工业POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 3口百兆工业POE光纤交换机_工业POE交换机_电话交换机生产_工业交换机_以太网交换机_ [description] => 具备2个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。端口防雷：6KV 8/20us；防护等级：IP40;待机功耗：＜3W；满载功耗：af＜30W，at＜60W [content] =>

产品概述

ONV-IPS31032PFS系列是ONV自主研发的百兆工业PoE光纤交换机，具备2个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

   非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n 百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n 智能PoE供电功能

◇ 2个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	3口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息



选配信息

电源选型表



相关产品信息



[template] => 0 [thumb] => /Uploads/202506/684a7a56377ff.jpg [thumb_alt] => 3口百兆工业POE光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1002 [hits] => 7760 [createtime] => 1718175431 [updatetime] => 1749712160 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1398.html [xinghao] => ONV-IPS31032PFS [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202506/684a7a5d59ba2.jpg [filename] => ONV-IPS31032PFS.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31032PFS
端口特征
固定端口	2个10/100Base-TX POE口（Data/Power） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-2口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.47Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯：PWR（绿色） ； 网络指示灯： Link（黄色）； POE工作指示灯：PoE（绿色）；光纤指示灯：L/A（绿色）。
PoE与电源特征
POE端口	第1-2口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜30W，at＜60W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	92*88*32mm
净重/毛重	＜0.4kg / ＜0.6kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class A； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202506/684a7d186ed0b.pdf|ONV-IPS31032PFS 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 2 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 2 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [6] => Array ( [id] => 274 [catid] => 19 [userid] => 3 [username] => admin [title] => 3口百兆工业POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 3口百兆工业POE光纤交换机_工业POE交换机_电话交换机生产_工业交换机_以太网交换机_ [description] => 具备2个10/100M RJ45端口+ 1个155M上联SC光口，工业PoE光纤交换机，其中1-2口支持IEEE 802.3af/at标准PoE供电； 端口防雷：6KV 8/20us；防护等级：IP40；待机功耗：＜3W；满载功耗：＜36W。 [content] =>

产品概述
ONV-IPS31032PF系列是ONV自主研发的百兆工业PoE光纤交换机，具备2个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为36W（at-60W)。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
   非网管机型，即插即用，无需配置，使用简单方便；

产品特点
百兆光电，快速以太网
◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

智能PoE供电功能
◇ 2个10/100Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达32W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格


包装清单

包装清单	物品名称	数量	单位
	3口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

选配信息
电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202008/5f438c4d4aa76.jpg [thumb_alt] => 3口百兆工业POE光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1002 [hits] => 8101 [createtime] => 1575867549 [updatetime] => 1599707411 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/274.html [xinghao] => ONV-IPS31032PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e12c209dbac2.jpg [filename] => ONV-IPS31032PF (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e12c20b246ec.jpg [filename] => ONV-IPS31032PF (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e12c20ccd72b.jpg [filename] => ONV-IPS31032PF (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e12c20ed29f2.jpg [filename] => ONV-IPS31032PF (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31032PF	ONV-IPS31032PF-at
端口特征
固定端口	2个10/100Base-TX POE口（Data/Power） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-2口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.47Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯 ：PWR（绿色） ； 网络指示灯 ： Link（黄色）； POE工作指示灯：PoE（绿色）；光纤指示灯：L/A（绿色）。
PoE与电源特征
POE端口	第1-2口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	36W/48VDC	60W/48VDC
整机功耗	待机功耗：＜3W；满载功耗：＜36W	待机功耗：＜4W；满载功耗：＜60W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.3kg / ＜0.6kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202006/5eddee2fe1320.pdf|ONV-IPS31032PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 2 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 2 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [7] => Array ( [id] => 1400 [catid] => 19 [userid] => 3 [username] => admin [title] => 2口百兆工业POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 2口百兆工业POE光纤交换机_工业POE交换机_工业交换机_网络交换机_光纤收发器 [description] => 具备1个百兆以太网自适应电口+1个百兆SC光纤接口，其中1口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。端口防雷：6KV 8/20us；防护等级：IP40；待机功耗：＜3W；满载功耗：af＜15W,at＜30W [content] =>

产品概述

ONV-IPS31021PFS系列是ONV自主研发的百兆工业PoE光纤交换机，具备1个百兆以太网自适应电口+1个百兆SC光纤接口，其中1口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

   非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n 百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n 智能PoE供电功能

◇ 1个10/100Base-T RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	2口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息



选配信息

电源选型表





相关产品信息





[template] => 0 [thumb] => /Uploads/202506/684a76ff5ea44.jpg [thumb_alt] => 2口全千兆工业POE光纤交换机_工业POE交换机_工业交换机_网络交换机_光纤收发器 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 1001 [hits] => 10041 [createtime] => 1718174464 [updatetime] => 1749712593 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1400.html [xinghao] => ONV-IPS31021PFS [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202506/684a77088a4ed.jpg [filename] => ONV-IPS33021PFS (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202506/684a77089c04c.jpg [filename] => ONV-IPS33021PFS (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202506/684a7708ba78e.jpg [filename] => ONV-IPS33021PFS (2).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202506/684a7708d13ef.jpg [filename] => ONV-IPS33021PFS (4).jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202506/684a7708e33cc.jpg [filename] => ONV-IPS33021PFS (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS31021PFS
端口特征
固定端口	1个10/100Base-TX POE口（Data/Power） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.30Mpps
MAC地址表	1K
包转发缓存	768K
巨型帧	1536bytes
LED指示灯	电源指示灯：PWR（绿色） ； 网络指示灯： Link（黄色）； POE工作指示灯：PoE（绿色）；光纤指示灯：L/A（绿色）。
PoE与电源特征
POE端口	第1口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜15W,at＜30W
工作电压	直流供电，DC48-57V超宽供电电压，工规5P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/24W或48V/36W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	92*88*32mm
净重/毛重	＜0.3kg / ＜0.4kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class A； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202506/684a7eccaca76.pdf|ONV-IPS31021PFS 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 1 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [8] => Array ( [id] => 146 [catid] => 19 [userid] => 3 [username] => admin [title] => 16口万兆上联三层网管工业POE交换机 [title_style] => ;font-weight:bold [keywords] => 16口交换机_工业POE交换机_供电交换机_poe受电交换机_程控交换机_交换机厂家 [description] => 具备网管型12个10/100/1000M RJ45端口+4个1/10G SFP+光口插槽工业PoE交换机， 1-8口支持IEEE 802.3af/at标准PoE供电； 2组V+，V- 冗余DC电源接口（凤凰端子）； 端口防雷：6KV 8/20us；防护等级：IP40 ，待机功耗：＜15W；满载功耗：＜120W [content] =>

产品概述

ONV-IPS38168PFM系列是ONV自主研发的万兆上联三层网管工业POE光纤交换机，支持12个10/100/1000Base-T RJ45端口+4个1/10G万兆SFP+光口插槽，其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS38168PFM具备L3网管功能，支持IPV4/IPV6管理，支持动态路由全线速转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。拥有业内领先的环网技术，支持多种工业级冗余环网协议，任意端口均可成环，支持链型、星型、双星型、环型、相切环、相交环、耦合环，环网20ms 内自愈。该系列机型具有高可靠性、高安全性、高可管理性，确保关键数据可靠传输，支持远程管理，并且可以配合光网视ONV-NMS网管平台进行集群管理，达到全程无盲点网管。 ONV-IPS38168PFM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。

产品特点

n 全千兆端口，万兆上行

◇ 全系列支持“以太网口+光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n 智能PoE供电功能

◇  8个10/100/1000Base-T RJ45端口支持PoE供电，满足各种工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口功率分配，优先级设定，端口功率状态查看，时间调度等。



n 强大业务处理能力

◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。

◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

◇ 支持STP/RSTP/MSTP生产树协议，支持ERPS工业环网保护协议，消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

n 完备的安全防护机制

◇ 支持802.1X、SSH认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离，端口镜像

◇ 支持端口广播风暴抑制

◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能





n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

n 轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

产品尺寸规格

产品连接拓扑

包装清单

包装清单	物品名称	数量	单位
	16口万兆上联三层网管工业POE交换机	1	台
	RJ45-DB9 网管配置适配线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS38168PFM	L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽，工业PoE光纤交换机,其中1-8口支持IEEE802.3af/at 国际标准,支持双DC冗余电源输入，1路掉电告警开关量输出，支持导轨式安装。	120W/240W
说明：本产品默认不配套电源和SFP光模块，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630-G	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632-G	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-G	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-G	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC-G	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC-G	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633-G	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只
10G光模块	ONV-6630-G	SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-7832-G	SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-7832-33-G	SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-7832-27-G	SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202001/5e1ac0887c683.jpg [thumb_alt] => 16-port managed industrial PoE switch,industrial PoE switch,industrial switch [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2 [hits] => 11731 [createtime] => 1573968450 [updatetime] => 1743415750 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/146.html [xinghao] => ONV-IPS38168PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e0f0a1eca939.jpg [filename] => ONV-IPS36168PFM (1).JPG [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e0f0a1fe77e3.jpg [filename] => ONV-IPS36168PFM (2).JPG [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e0f0a210a0b4.jpg [filename] => ONV-IPS36168PFM (3).JPG [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e0f0a2229bf6.jpg [filename] => ONV-IPS36168PFM (4).JPG [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202205/628120cfba9fe.pdf|ONV-IPS38168PFM 产品规格书.pdf| [cpfl] => 1 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 3 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 3 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [9] => Array ( [id] => 1501 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 36口万兆上联三层网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS58036PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000M SFP光口插槽（复用光口）+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

ONV-IPS58036PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000M SFP光口插槽（复用光口）+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS58036PFM具备L3网管功能，支持IPV4/IPV6管理，支持动态/静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。

产品特点

n 千兆接入，万兆上行

◇ 全系列支持“千兆以太网口+光电复用口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n 智能PoE供电功能

◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看。



n 强大业务处理能力

◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。

◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇ 支持IGMP SnoopingV1/V2/V3组播协议，支持IGMP，满足多终端高清视频监控和视频会议接入需求。

◇ 支持ERPS快速环网与STP/RSTP/MSTP生成树协议，消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



n 完备的安全防护机制

◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离。

◇ 支持端口广播风暴抑制。

◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。





n 设备稳定可靠

◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。

◇ 采用ONV自主研发的电源，双电源冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。



n 轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

◇ 支持NMS平台集群化管理。



包装清单

包装清单	物品名称	数量	单位
	36口万兆上联三层网管工业POE交换机	1	台
	AC电源线	1	根
	RJ45-DB9适配转换线	1	根
	五金安装套件(挂耳）	1	对
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
10G光模块	6630	SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。	只
	7832	SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-33	SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-27	SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只



相关产品

[template] => 0 [thumb] => /Uploads/202608/6a86a02a3c34a.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 0 [hits] => 98 [createtime] => 1787207496 [updatetime] => 1787208016 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1501.html [xinghao] => ONV-IPS58036PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202608/6a86a02e4d776.jpg [filename] => 1.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202608/6a86a032732d3.jpg [filename] => 2.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202608/6a86a0369fe81.jpg [filename] => 3.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202608/6a86a03adb54c.jpg [filename] => 4.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS58036PFM		ONV-IPS58036PFM-at
端口特征
固定端口	24个10/100/1000Base-T POE口（Data/Power） 8个100/1000M SFP光口插槽（Data)复用口 4个1/10G SFP+ 万兆上联光纤插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 2个AC100-240V 交流输入接口 1组DC12-48V 直流输入接口（支持反接保护功能） 1路告警开关量接口（FAULT）
网口特性	1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e/6 or later UTP(≤100 meter)
光口特性	千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光口扩展	支Turbo超频2.5G光模块扩展及组环
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)； 单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L3
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	336Gbps （无阻塞）
包转发率@64byte	95.23Mpps
CPU	800MHz
DRAM	1GB
FLASH	128MB
MAC地址表	16K
包转发缓存	12MB
巨型帧	12KB
LED指示灯	电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)；
一键还原开关	有（按住开关10秒后松开，即可恢复出厂设置）
PoE与电源特征
PoE端口	1-24端口支持IEEE802.3af/at标准POE供电
PoE管理	支持每端口PoE开/关，af/at实时功率显示 支持每端口PoE工作状态显示
供电引脚	默认，仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	2*400W，交流（AC100-240V）	2*600W，交流（AC100-240V）
整机功耗	待机功耗：＜20W；满载功耗：＜380W	待机功耗：＜22W；满载功耗：＜600W
配套电源	内置开关电源，AC：100～240V 50-60Hz 5.0A	内置开关电源，AC：100～240V 50-60Hz 6.6A
电源输入接口	双输入电源接口设计：AC交流供电优先，支持防反接保护，掉电自动切换直流DC连接 1组DC12-48V输入接口；1路告警开关接口；2组AC电源输入接口
物理规格参数
工作温度/湿度	-20～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
散热方式	风扇主动散热
外观尺寸（L*W*H）	440x378x44.5mm
净重/毛重	＜6.0kg / ＜6.3kg	＜6.5kg / ＜6.8kg
安装方式	桌面式、1U/19寸机柜安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow Interval) 支持端口EEE绿色以太网节能配置及状态查看 支持巨型帧配置，最大的支持12000byte巨型帧 支持端口异常保护机制 支持光口SFP模块DDMI实时数字诊断功能
三层功能	支持L3网管功能，支持IPV4/IPV6双栈管理 支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目4000条 支持IPV6动态路由OSPFv3、RIPng支持IPV6管理，路由条目1000条 支持IPV4/IPV6的VRRP，各支持最大组255个 支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持IPV4/IPV6的VLANIF接口，各支持最大128个 支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个 支持ARP协议，最大条目1000个 支持NG协议，最大条目1000个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 支持GVRP VLAN协议
端口汇聚	支持LACP动态聚合 支持静态聚合 支持最大14个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） 支持STP BPDU Guard、BPDU过滤和BPDU转发
ERPS环网	支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032
组播	支持IGMP Snooping v1/v2/v3、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN 支持MLD Snooping 支持MVR（组播局域网注册）
镜像	支持基于端口的双向流量镜像 支持1对多镜像 最多支持4个端口会话
QoS	支持Diff-Serv QoS  每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC [attachments] => [attachmentss] => /Uploads/202608/6a86a04eccf7c.docx|ONV-IPS58036PFM 产品规格书.docx| [cpfl] => 1 [PoE_biaozhun] => 1 [PoE_duankou] => 6 [xiaxingduankou] => 2 [anzhuangfangshi] => 4 [guangkou] => 5 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [10] => Array ( [id] => 1500 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 28口万兆上联三层网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS58028PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] => 产品概述 ONV-IPS58028PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 ONV-IPS58028PFM具备L3网管功能，支持IPV4/IPV6管理，支持动态/静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。 产品特点 n 千兆接入，万兆上行 ◇ 全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求； ◇ 所有端口支持无阻塞线速转发，传输更流畅。 ◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。   n 智能PoE供电功能 ◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。 ◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。 ◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。 ◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看。   n 强大业务处理能力 ◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。 ◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。 ◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。 ◇ 支持IGMP SnoopingV1/V2/V3组播协议，支持IGMP，满足多终端高清视频监控和视频会议接入需求。 ◇ 支持ERPS快速环网与STP/RSTP/MSTP生成树协议，消除二层环路、实现链路备份。 ◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。   n 完备的安全防护机制 ◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。 ◇ 支持端口隔离。 ◇ 支持端口广播风暴抑制。 ◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。     n 设备稳定可靠 ◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。 ◇ 采用ONV自主研发的电源，双电源冗余设计，提供长久稳定PoE电力输出。 ◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。 ◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。   n 轻松的运维管理 ◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）等多样化的管理和维护方式。 ◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。 ◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。 ◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。 ◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。 ◇ 支持NMS平台集群化管理。     包装清单 包装清单 物品名称 数量 单位 28口万兆上联三层网管工业POE交换机 1 台 AC电源线 1 根 RJ45-DB9适配转换线 1 根 五金安装套件(挂耳） 1 对 快速使用指南 1 份 保修卡与合格证 1 份     订购信息 设备名称 设备信息 标配电源功率 ONV-IPS58028PFM L3网管型24个10/100/1000M RJ45端口+ 4口1/10G SFP+万兆光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置冗余双电源，支持标准1U/19寸机柜安装。 2*400W ONV-IPS58028PFM-at 2*600W 说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。   选配信息 光模块选型表 名称 型号 描述 单位 1.25G光模块 2630 SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 只 2632 SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 2612-T SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 2613-R SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 2612-T-SC SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 只 2613-R-SC SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 只 10G光模块 6630 SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。 只 7832 SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 7832-33 SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 7832-27 SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只   相关产品 设备名称 设备信息 ONV-IPS58048PFM L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-48口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。 ONV-IPS58036PFM L3网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽（复用光口）+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。 [template] => 0 [thumb] => /Uploads/202608/6a8574a718f54.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 0 [hits] => 87 [createtime] => 1787130721 [updatetime] => 1787131219 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1500.html [xinghao] => ONV-IPS58028PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202608/6a8574abdd8b2.jpg [filename] => 1.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202608/6a8574b029f6b.jpg [filename] => 2.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202608/6a8574b45103b.jpg [filename] => 3.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202608/6a8574b86ef56.jpg [filename] => 4.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] => 型号 ONV-IPS58028PFM ONV-IPS58028PFM-at 端口特征 固定端口 24个10/100/1000Base-T POE口（Data/Power） 4个1/10G SFP+ 万兆上联光纤插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 2个AC100-240V 交流输入接口 1组DC12-48V 直流输入接口（支持反接保护功能） 1路告警开关量接口（FAULT） 网口特性 1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 双绞线传输 10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e/6 or later UTP(≤100 meter) 光口特性 千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） 光口扩展 支Turbo超频2.5G光模块扩展及组环 光缆 多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)； 单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。  交换芯片参数 网管类型 L3 网络协议 IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x 转发模式 存储转发（全线速） 背板带宽 336Gbps （无阻塞） 包转发率@64byte 95.23Mpps CPU 800MHz DRAM 1GB FLASH 128MB MAC地址表 16K 包转发缓存 12MB 巨型帧 12KB LED指示灯 电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)； 一键还原开关 有（按住开关10秒后松开，即可恢复出厂设置） PoE与电源特征 PoE端口 1-24端口支持IEEE802.3af/at标准POE供电 PoE管理 支持每端口PoE开/关，af/at实时功率显示 支持每端口PoE工作状态显示 供电引脚 默认，仅支持1/2(+)，3/6(-),4芯供电 最高单口PoE功率 30W，标准IEEE802.3af/at 总功率/输入电压 2*400W，交流（AC100-240V） 2*600W，交流（AC100-240V） 整机功耗 待机功耗：＜20W；满载功耗：＜380W 待机功耗：＜22W；满载功耗：＜600W 配套电源 内置开关电源，AC：100～240V 50-60Hz 5.0A 内置开关电源，AC：100～240V 50-60Hz 6.6A 电源输入接口 双输入电源接口设计：AC交流供电优先，支持防反接保护，掉电自动切换直流DC连接 1组DC12-48V输入接口；1路告警开关接口；2组AC电源输入接口 物理规格参数 工作温度/湿度 -20～+75°C；5%～90% RH无凝结 存储温度/湿度 -40～+85°C；5%～95% RH无凝结 散热方式 风扇主动散热 外观尺寸（L*W*H） 440x378x44.5mm 净重/毛重 ＜6.0kg / ＜6.3kg ＜6.5kg / ＜6.8kg 安装方式 桌面式、1U/19寸机柜安装 产品认证与质保 防雷/防护等级 端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） 机械特性 IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） 安规认证 3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS； 质保期 交换机5年，终身维护 网管业务特性 端口 支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow Interval) 支持端口EEE绿色以太网节能配置及状态查看 支持巨型帧配置，最大的支持12000byte巨型帧 支持端口异常保护机制 支持光口SFP模块DDMI实时数字诊断功能 三层功能 支持L3网管功能，支持IPV4/IPV6双栈管理 支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目4000条 支持IPV6动态路由OSPFv3、RIPng支持IPV6管理，路由条目1000条 支持IPV4/IPV6的VRRP，各支持最大组255个 支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持IPV4/IPV6的VLANIF接口，各支持最大128个 支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个 支持ARP协议，最大条目1000个 支持NG协议，最大条目1000个 VLAN 支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 支持GVRP VLAN协议 端口汇聚 支持LACP动态聚合 支持静态聚合 支持最大14个聚合组，每个聚合组最大支持8个端口  生成树 支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） 支持STP BPDU Guard、BPDU过滤和BPDU转发 ERPS环网 支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032 组播 支持IGMP Snooping v1/v2/v3、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN 支持MLD Snooping 支持MVR（组播局域网注册） 镜像 支持基于端口的双向流量镜像 支持1对多镜像 最多支持4个端口会话 QoS 支持Diff-Serv QoS  每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 ACL 支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL [applications] => [attachments] => [attachmentss] => /Uploads/202608/6a8574ca86862.docx|ONV-IPS58028PFM 产品规格书.docx| [cpfl] => 1 [PoE_biaozhun] => 1 [PoE_duankou] => 6 [xiaxingduankou] => 2 [anzhuangfangshi] => 4 [guangkou] => 3 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 3 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [11] => Array ( [id] => 1498 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 12口全千兆e网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS53128PFM系列是ONV自主研发的全千兆e网管工业PoE交换机，支持8个10/100/1000Base-T自适应RJ45端口+4个1000Base-X SFP光口插槽。其中1-16端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] => 产品概述 ONV-IPS53128PFM系列是ONV自主研发的全千兆e网管工业PoE交换机，支持8个10/100/1000Base-T自适应RJ45端口+4个1000Base-X SFP光口插槽。其中1-16端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 ONV-IPS53128PFM支持ONV的云管理平台和云管APP管理，可实现安防网络拓扑管理、VLAN设置、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。   产品特点 ▲ 千兆接入，光口上行 ◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求； ◇ 所有端口支持无阻塞线速转发，传输更流畅。 ◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。   ▲ 智能POE供电 ◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。 ◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。 ◇支持远程POE管理功能，各端口远程开关。   ▲ 极致优化，极简应用 ◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。 ◇ Web网管功能QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理等。 ◇ 云平台+移动APP运维管理，可视化PoE供电控制、网络拓扑管理、VLAN划分。 ◇ 支持远程升级，远程重启，恢复出厂设置。 ◇ 支持实时故障告警，故障定位,自动派单。   ▲ 设备稳定可靠 ◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。 ◇ 设备满足国家CQC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。 ◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。       包装清单 包装清单 物品名称 数量 单位 12口全千兆e网管工业POE交换机 1 台 快速使用指南,保修卡与合格证 1 份     订购信息 包装清单 物品名称 数量 单位 12口全千兆e网管工业POE交换机 1 台 快速使用指南,保修卡与合格证 1 份     选配信息 光模块选型表 名称 型号 描述 单位 1.25G光模块 2630-G 工业级SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 只 2632-G 工业级SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 2612-T-G 工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 2613-R-G 工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 只 2612-T-G-SC SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 只 2613-R-G-SC SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 只 电源选型表 名称 型号 描述 单位 工业120W导轨电源 GWS-DP120-48 导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，2A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃ 只 工业240W导轨电源 GWS-DP240-48 导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，3A 额定输出电压：DC 48V 5A 工作温度：-40℃—+70℃ 只 [template] => 0 [thumb] => /Uploads/202608/6a856e542c691.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 0 [hits] => 89 [createtime] => 1787129231 [updatetime] => 1787129617 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1498.html [xinghao] => ONV-IPS53128PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202608/6a856e5921ccd.jpg [filename] => IMG_7112.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202608/6a856e5d18d98.jpg [filename] => IMG_7113.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202608/6a856e612747a.jpg [filename] => IMG_7115.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202608/6a856e655bfcc.jpg [filename] => IMG_7116.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] => 型号 ONV- IPS53128PFM 端口特征 固定端口 8个10/100/1000Base-T POE口（Data/Power） 4个1000Base-X SFP上联光口插槽 (Data) 2组V+，V- 冗余DC电源接口（6P凤凰端子） 网口特性 1-8口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 双绞线传输 10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) 光口特性 千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） 光缆 多模 ——工作波长：850nm ，传输距离：0～500M；  单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。  交换芯片参数 网管类型 L2 网络协议 IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x 转发模式 存储转发（全线速） 背板带宽 56Gbps （无阻塞） 包转发率@64byte 17.86Mpps MAC地址表 8K 包转发缓存 4M 巨型帧 15K LED指示灯 电源/系统指示灯 ：SYS(绿色)； 网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色） 复位开关 长按6秒后松开，恢复出厂默认设置 短按2次（间隔1秒），切换为非管理状态 PoE与电源特征 PoE端口 1-8端口支持IEEE802.3af/at标准POE供电 供电引脚 默认仅支持1/2(+)，3/6(-),4芯供电 最高单口PoE功率 30W，标准IEEE802.3af/at 总功率/输入电压 120W&240W/48VDC 整机功耗 待机功耗：＜8W；满载功耗：＜240W  输入电压与接口 44-57VDC宽电压；6Pin工业凤凰端子，支持防反接保护 配套电源 无，可选购工业电源48V/240W，见配件信息表选购使用 物理规格参数 工作温度/湿度 -40～+75°C；5%～90% RH无凝结 存储温度/湿度 -40～+85°C；5%～95% RH无凝结 外观尺寸（L*W*H） 166*150*75mm 净重/毛重 ＜2.10kg / ＜2.30kg 安装方式 桌面式、35mm DIN导轨式安装 产品认证与质保 防雷/防护等级 端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） 机械特性 IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） 安规认证 CQC； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class A；RoHS； 质保期 交换机5年，终身维护 软件功能 端口管理 支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能 VLAN 支持基于端口的IEEE802.1Q VLAN配置（4K个） 端口汇聚 支持静态聚合 环路保护 支持环路保护功能，支持防环网功能（STP/RSTP) 组播 支持IGMP Snooping v1/v2、最多支持256个组播组 镜像 支持基本端口流量镜像 QoS 支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持优先级标记Mark/Remark 安全特性 支持广播风暴抑制 支持端口限速 支持端口隔离 DHCP 支持DHCP Snooping 管理与维护 支持WEB网管 支持一键还原 支持线缆状态检查 支持SNMP V1/V2C 支持光网视的ONV-NMS平台管理（本地平台/云平台） 支持手机APP移动端运维管理 系统要求 Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; [detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202608/6a856e80eaf0d.docx|IPS53128PFM 产品规格书-ONV.docx| [cpfl] => 2 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 3 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) ) > 在线客服 客服热线 135 9020 8303 客服组： 在线客服 技术咨询： 13590208303 项目咨询： 18666296723 售后咨询： 18665959077 服务时间： 8:30 - 18:30 × 产品
