产品概述

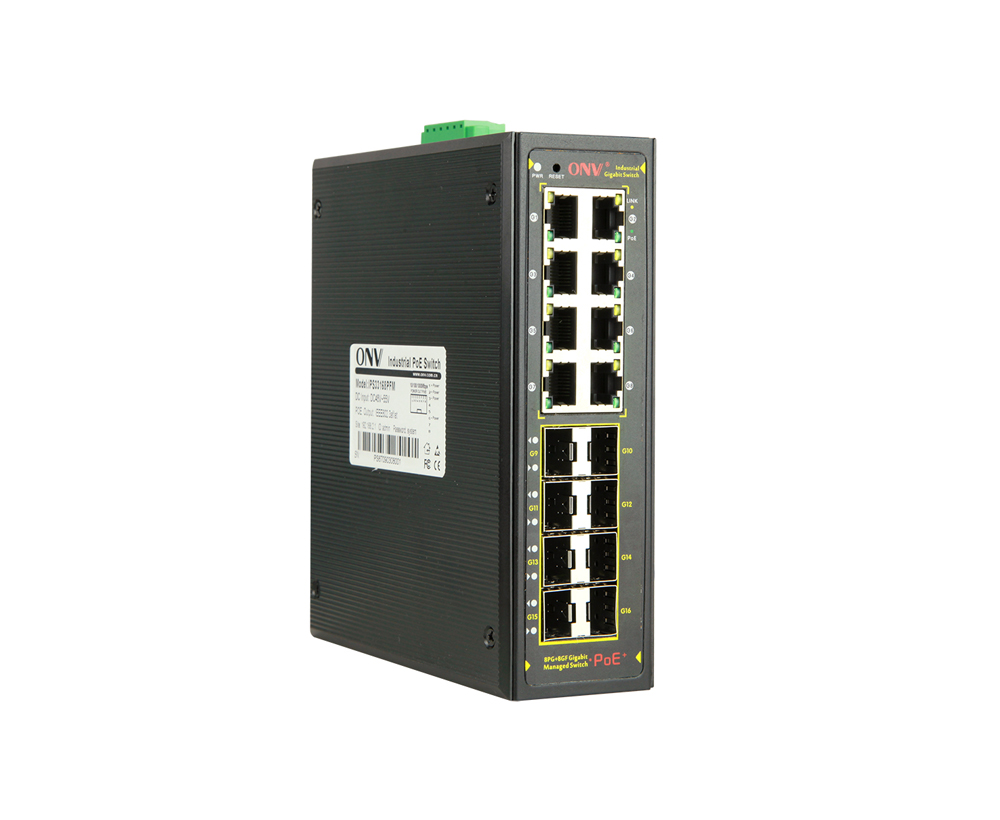

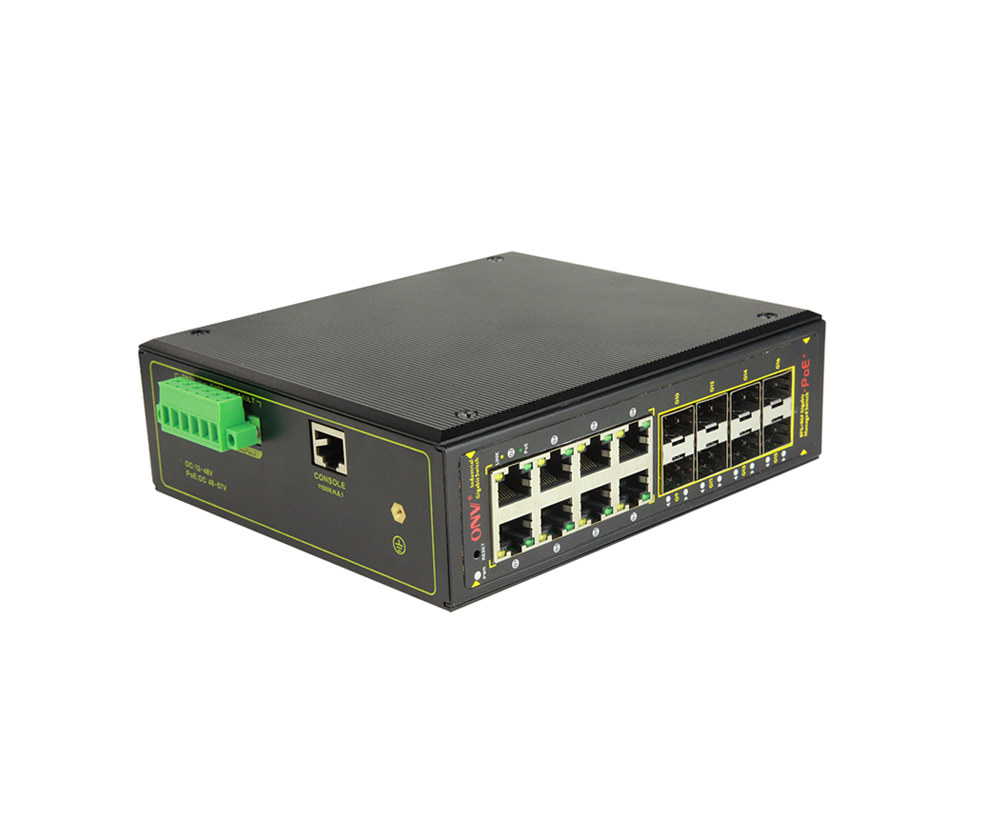

ONV-IPS53168PFMA系列是ONV自主研发的全千兆e网管工业PoE交换机，支持8个10/100/1000Base-T自适应RJ45端口+8个1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
ONV-IPS53168PFMA支持ONV云平台和云管APP管理，可实现安防网络拓扑管理、VLAN设置、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。
产品特点
▲ 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
▲ 智能POE供电
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。
◇ 支持远程POE管理功能，实现PoE各端口远程开关，端口功率状态查看，POE端口故障查询功能等。
▲ 极致优化，极简应用
◇ 依据行业应用需求，摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。
◇ Web网管功能QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理。
◇ 云平台+移动APP运维管理，可视化PoE供电控制、网络拓扑管理、VLAN划分。
◇ 支持远程升级，远程重启，恢复出厂设置。
◇ 支持实时故障告警，故障定位。
▲ 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
▲ 丰富的端口组合
芯片内部集成8电口千兆PHY，单芯片支持8千兆电+8千兆光。同时，可以扩展灵活支持不同光电组合的端口形态。
▲ 灵活共享缓存
针对视频、工业接入等场景，芯片提供内置灵活共享缓存，满足业务流量突发的要求。
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
16口全千兆e网管工业POE交换机 |
1 |
台 |
|
|
快速使用指南,保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS53168PFMA |
e网管8个10/100/1000M RJ45端口+ 8个1000M SFP光口插槽，工业POE交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。 |
120W/240W |
|
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。 |
||
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630-G |
工业级SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632-G |
工业级SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
110W电源适配器 |
GWS-AP110-52 |
桌面型 110W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，2A 额定输出电压：DC 52V 2.15A 工作温度：-20℃—+65℃ |
只 |
|
250W电源适配器 |
GWS-AP250-52 |
桌面型 250W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，5A 额定输出电压：DC 52V 5A 工作温度：-20℃—+65℃ |
只 |
|
工业120W导轨电源 |
GWS-DP120-48 |
导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，2A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃ |
只 |
|
工业240W导轨电源 |
GWS-DP240-48 |
导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，3A 额定输出电压：DC 48V 5A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS53168PFMA |
|
端口特征 |
|
|
固定端口 |
8个10/100/1000Base-T POE口（Data/Power） 8个1000Base-X SFP上联光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
网口特性 |
1-8口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2 |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
L2 |
基于端口、VLAN的动态MAC学习开关 基于端口的MAC学习数目限制 黑洞MAC 基于端口、VLAN的广播风暴抑制 物理端口之间基于VLAN隔离 LACP |
|
QoS |
基于L2/L3/L4/UDF的ACL 基于ACL规则流分类 基于CoS/DSCP/IPP流分类 拥塞避免 每端口8队列，支持SP/WRR/WDRR/SP+WRR/SP+WDRR调度方式 基于端口、队列的shaping |
|
保护特性 |
LAG STP/RSTP |
|
安全特性 |
支持VLAN/MAC/Port/IP进行ACL绑定 支持48个CPU队列保护 |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
56Gbps （无阻塞） |
|
包转发率@64byte |
23.81Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
3M |
|
巨型帧 |
9.6K |
|
LED指示灯 |
电源/系统指示灯 ：SYS(绿色)； 网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色） |
|
复位开关 |
长按6秒后松开，恢复出厂默认设置 短按2次（间隔1秒），切换为非管理状态 |
|
PoE与电源特征 |
|
|
PoE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
供电引脚 |
默认仅支持1/2(+)，3/6(-),4芯供电 |
|
最高单口PoE功率 |
30W，标准IEEE802.3af/at |
|
总功率/输入电压 |
120W/48VDC |
|
整机功耗 |
待机功耗：＜8W；满载功耗：＜120W |
|
输入电压与接口 |
48-57VDC宽电压；5Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
145*134.5*47mm |
|
净重/毛重 |
＜0.6kg / ＜0.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
质保期 |
交换机5年，终身维护 |
|
软件功能 |
|
|
端口管理 |
支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能 |
|
POE管理 |
支持端口POE实时功率状态查看 支持端口POE输出开/关 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K个）, |
|
端口汇聚 |
支持静态聚合 |
|
组播 |
支持IGMP Snooping v1/v2、最多支持256个组播组 |
|
镜像 |
支持基本端口流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持优先级标记Mark/Remark |
|
安全特性 |
支持广播风暴抑制 支持端口限速 支持端口隔离 |
|
管理与维护 |
支持WEB网管 支持一键还原 支持ONV云管理平台 支持手机APP移动端运维管理 |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; |
