型号

ONV-POE57128PFM

ONV-POE57128PFM-at

端口特征

固定端口

8个10/100/1000/2500Base-T POE口（Data/Power）

4个10/10G SFP+上联光口插槽 (Data)

1个Console RS232控制口（115200，N，8，1）

网口特性

1-8口10/100/1000/2500Base-T自动侦测， 全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T：Cat3,4,5 UTP(≤100 meter)

100BASE-TX：Cat5 or later UTP(≤100 meter)

1000BASE-T：Cat5e or later UTP(≤100 meter)

2500BASE-T：Cat6A or later UTP(≤100 meter)

光口特性

千兆/万SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）

光缆

多模 ——工作波长：850nm ，传输距离：0～500M；

单模 ——工作波长：1310nm，传输距离：0～40KM；

         工作波长：1550nm，传输距离：0～120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；

IEEE802.3u 100Base-TX；

IEEE802.3ab 1000Base-T；

IEEE802.3z 1000Base-X；

IEEE802.3bz 2.5GBase-T；

IEEE802.3ae 10GBase-SR/LR；

IEEE802.3x

转发模式

存储转发（全线速）

背板带宽

480Gbps （无阻塞）

包转发率@64byte

89.28Mpps

CPU

双核1GHz

DRAM

2G

FLASH

256Mbit

MAC地址表

32K

包转发缓存

16Mbit

巨型帧

12Kbytes

LED指示灯

电源/系统指示灯 ：SYS(绿色)； 网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）；速率指示灯：100/1000(绿色）

一键还原开关

有（按住开关10秒后松开，即可恢复出厂设置）

PoE与电源特征

PoE端口

1-8端口支持IEEE802.3af/at标准POE供电

PoE管理

支持每端口PoE输出开/关

支持每端口PoE实时负载功率显示

支持PoE 工作与时间调度

供电引脚

默认仅支持1/2(+)，3/6(-),4芯供电

最高单口PoE功率

30W，符合IEEE802.3af/at国际标准

总功率/输入电压

130W，交流（AC100-240V）

250W，交流（AC100-240V）

整机功耗

待机功耗：＜13W；满载功耗：＜120W

待机功耗：＜15W；满载功耗：＜240W

配套电源

内置开关电源，AC：100～240V 50-60Hz 2.3A

内置开关电源，AC：100～240V 50-60Hz 4.0A

物理规格参数

工作温度/湿度

-20～+55°C；5%～90% RH无凝结

存储温度/湿度

-40～+75°C；5%～95% RH无凝结

外观尺寸（L*W*H）

270x181x44.5mm

净重/毛重

＜1.45kg / ＜2.1kg

＜1.6kg / ＜2.2kg

安装方式

桌面式、1U/19寸机柜安装

产品认证与质保

防雷/防护等级

端口防雷：4KV 8/20us；

防护等级：IP30

安规认证

3C；

CE mark, commercial；CE/LVD EN62368-1；
FCC Part 15 ；RoHS；

质保期

交换机3年，终身维护

网管业务特性

端口

支持IEEE802.3x流控（全双工）

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps

支持端口实时流量管理（Flow Interval)

支持端口EEE绿色以太网节能配置及状态查看

支持巨型帧配置，最大的支持12000byte巨型帧

支持端口异常保护机制

支持光口SFP模块DDMI实时数字诊断功能

三层功能

支持L2+网管功能，

支持双栈IPv4/IPv6管理，

支持静态路由

支持RIPv1/v2，RIPng

支持OSPFv1/v2，OSPFv3

支持ARP协议，最大条目1024个

VLAN

支持基于端口的VLAN（4K个）,IEEE802.1q

支持基于协议的VLAN

支持基于MAC地址的VLAN

支持Voice VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

支持GVRP VLAN协议

端口汇聚

支持LACP动态聚合

支持静态聚合

支持最大6个聚合组，每个聚合组最大支持8个端口

生成树

支持STP（IEEE802.1d）

支持RSTP（IEEE802.1w）

支持MSTP（IEEE802.1s）

支持STP BPDU Guard、BPDU过滤和BPDU转发

ERPS环网

支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032

组播

支持IGMP Snooping v1/v2/v3、最多支持1024个组播组

支持用户快速离开机制

支持组播VLAN

支持MLD Snooping

支持MVR（组播局域网注册）

镜像

支持基于端口的双向流量镜像

支持1对多镜像

最多支持4个端口会话

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制（SP、WRR、SP+WRR）

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持基于端口的IEEE802.1X认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0，为用户登陆提供安全加密通道

支持SSL，保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

支持IP Source Guard功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Snooping

管理与维护

支持Console/Telnet/ CLI/SSH命令行配置

支持WEB网管（支持HTTPS）

支持FTP、TFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测 [attachments] => [attachmentss] => /Uploads/202506/685100c88dcb5.pdf|ONV-POE57128PFM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [2] => Array ( [id] => 1371 [catid] => 21 [userid] => 4 [username] => admin001 [title] => 28口全千兆e网管POE交换机 [title_style] => ;font-weight:bold [keywords] => 交换机,全千兆交换机 [description] => 24个10/100/1000Base-T自适应RJ45口+4个10/100/1000Base-TRJ45和4个1000Base-X SFP光口插槽（上联口为光电复用）。其中1-24口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。端口防雷：4KV 8/20us；防护等级：IP30； [content] =>

产品概述

ONV-POE53028PFCM系列是ONV自主研发的全千兆二层网管交换机，支持24个10/100/1000Base-T自适应RJ45口+4个10/100/1000Base-TRJ45和4个1000Base-X SFP光口插槽（上联口为光电复用）。其中1-24口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。

ONV-POE53028PFCM支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，可实现安防网络风暴控制、端口管理、VLAV配置，远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。

产品特点

▲ 千兆接入，双光口上行

◇ 全系列支持“千兆以太网口+千兆网口/光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

▲ 远程智能POE供电控制，精简连接

◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇支持远程POE管理功能，各端口远程开关。

▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化网络拓扑管理、VLAN划分、POE控制、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位,自动派单。

▲ 创新功能

◇ 长距离模式（E）：开关拨到“ON”档（默认“OFF”），16-24端口速率降为10M，使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。

◇ e网管功能（W）：开关拨到“ON”档（默认“OFF”），开启网管功能，进入网管界面对交换机实行所需功能配置。此功能开启后其它拨码功能全部失效，需通过管理另行配置。

◇ AI自愈模式+VLAN（V）：开关拨到“ON”档（默认“OFF”），1-24口开启看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦，同时开启1-24端口物理VLAN隔离功能，抑制广播风暴，提升网络性能；。

◇ 风暴抑制（B）：开关拨到“ON”档（默认“OFF”），风暴抑制功能开启会启动端口监测，实行流量抑制和风暴控制，从而将流量限制在合理范围，解决网络中存在大量的广播、多播、组播、单播(包含未知名单播)数据帧时导致的网络变慢、数据传输超时和数据传输拥塞大量丢包等问题。

▲ 设备稳定可靠

◇主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），POE供电指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

订购信息

选配信息

光模块选型表

产品概述

ONV-POE53020PFCM系列是ONV自主研发的全千兆二层网管交换机，支持16个10/100/1000Base-T自适应RJ45口+4个10/100/1000Base-TRJ45和4个1000Base-X SFP光口插槽（上联口为光电复用）。其中1-16口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。

ONV-POE53020PFCM支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，可实现安防网络风暴控制、端口管理、VLAV配置，远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。

产品特点

▲ 千兆接入，双光口上行

◇ 全系列支持“千兆以太网口+千兆网口/光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

▲ 远程智能POE供电控制，精简连接

◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇支持远程POE管理功能，各端口远程开关。

▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化网络拓扑管理、VLAN划分、POE控制、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位,自动派单。

▲ 创新功能

◇ 长距离模式（E）：开关拨到“ON”档（默认“OFF”），16-24端口速率降为10M，使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。

◇ e网管功能（W）：开关拨到“ON”档（默认“OFF”），开启网管功能，进入网管界面对交换机实行所需功能配置。此功能开启后其它拨码功能全部失效，需通过管理另行配置。

◇ AI自愈模式+VLAN（V）：开关拨到“ON”档（默认“OFF”），1-24口开启看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦，同时开启1-24端口物理VLAN隔离功能，抑制广播风暴，提升网络性能；。

◇ 风暴抑制（B）：开关拨到“ON”档（默认“OFF”），风暴抑制功能开启会启动端口监测，实行流量抑制和风暴控制，从而将流量限制在合理范围，解决网络中存在大量的广播、多播、组播、单播(包含未知名单播)数据帧时导致的网络变慢、数据传输超时和数据传输拥塞大量丢包等问题。

▲ 设备稳定可靠

◇主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），POE供电指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

订购信息

选配信息

光模块选型表

产品概述

ONV-POE53108PFM系列是ONV自主研发的全千兆二层网管环网交换机，支持8个10/100/1000Base-T自适应RJ45口+2个1000Base-X SFP光口插槽。其中1-8口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。

ONV-POE53108PFM支持WEB管理，同时支持ONV-NMS云管理平台和云管APP管理，支持多种环网协议RSTP(<50ms)提升链路备份和网路可靠性，减少熔纤次数及网络节点，提高施工效率，当单向网络故障时，可以迅速恢复通信，保证重要传输的不间断通讯。可实现安防网络拓扑管理、VLAN设置、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。

产品特点

▲ 千兆接入，双光口上行

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

▲ 远程智能POE供电控制，精简连接

◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ 支持远程POE管理功能，实现PoE各端口远程开关，端口功率状态查看，POE端口故障查询功能等。

▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ Web网管功能QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理。

◇ 云平台+移动APP运维管理，可视化PoE供电控制、网络拓扑管理、VLAN划分。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位。

▲ 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），电源供电指示灯（P)轻松了解设备工作状态。

包装清单

订购信息

产品概述

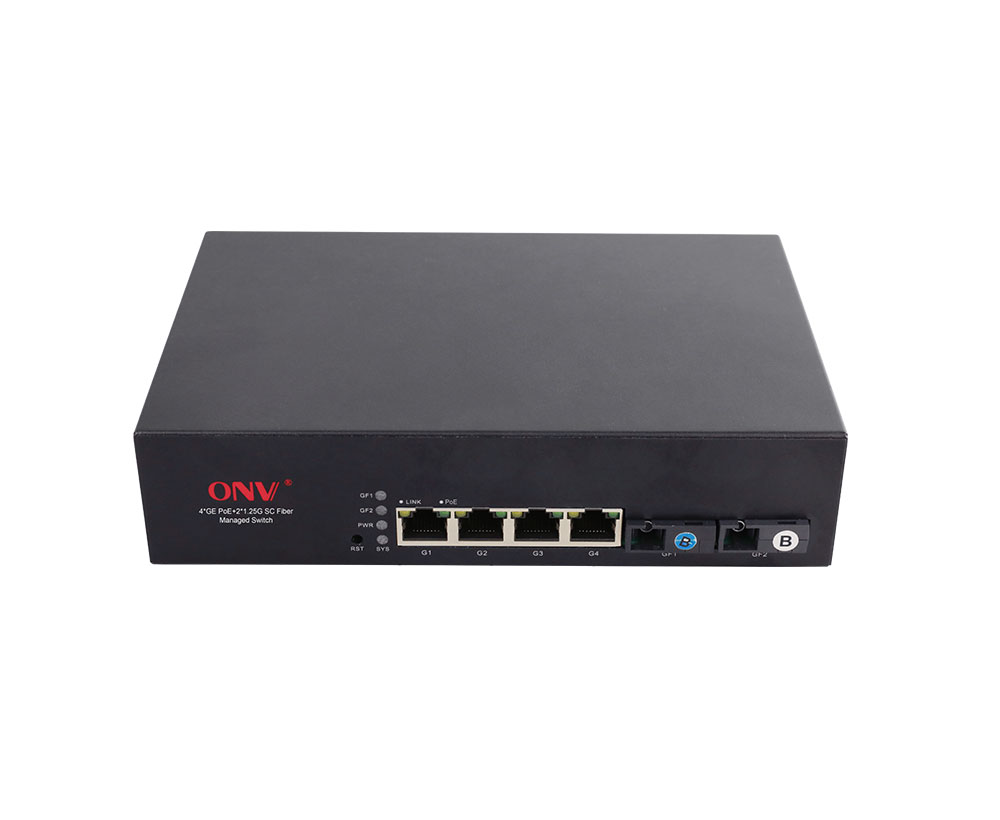

ONV-H5064PFM系列是ONV自主研发的全千兆二层网管环网交换机，支持4个10/100/1000Base-T自适应RJ45口+2个1.25Gbps SC光口(默认单模单纤A+B端），其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。

ONV-H5064PFM支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，支持多种环网协议RSTP(<50ms)提升链路备份和网路可靠性，减少熔纤次数及网络节点，提高施工效率，当单向网络故障时，可以迅速恢复通信，保证重要传输的不间断通讯。可实现安防网络拓扑管理、链路聚合、端口管理、端口镜像和远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。

产品特点

▲ 千兆接入，双光口上行

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

▲ 远程智能POE供电控制，精简连接

◇ 4个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ 支持远程POE管理功能，实现PoE各端口远程开关，端口功率状态查看，POE端口故障查询功能等。

▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、POE控制、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位,自动派单。

▲ 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），电源供电指示灯（P)轻松了解设备工作状态。

产品尺寸规格

包装清单

订购信息
