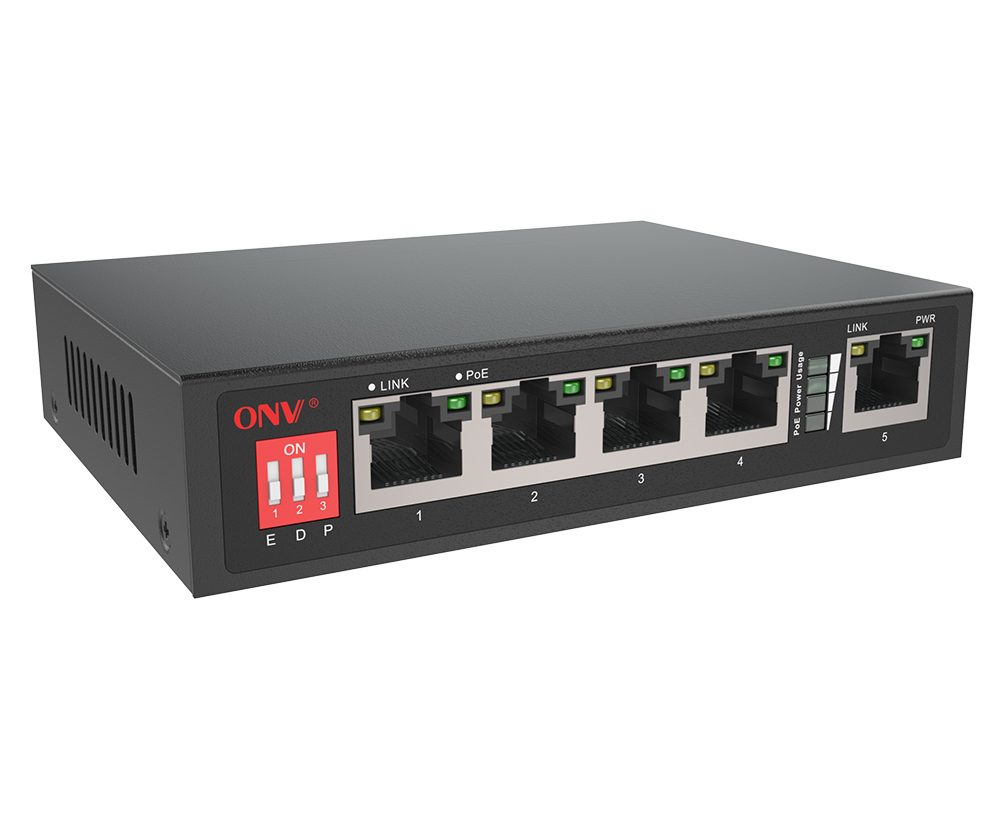

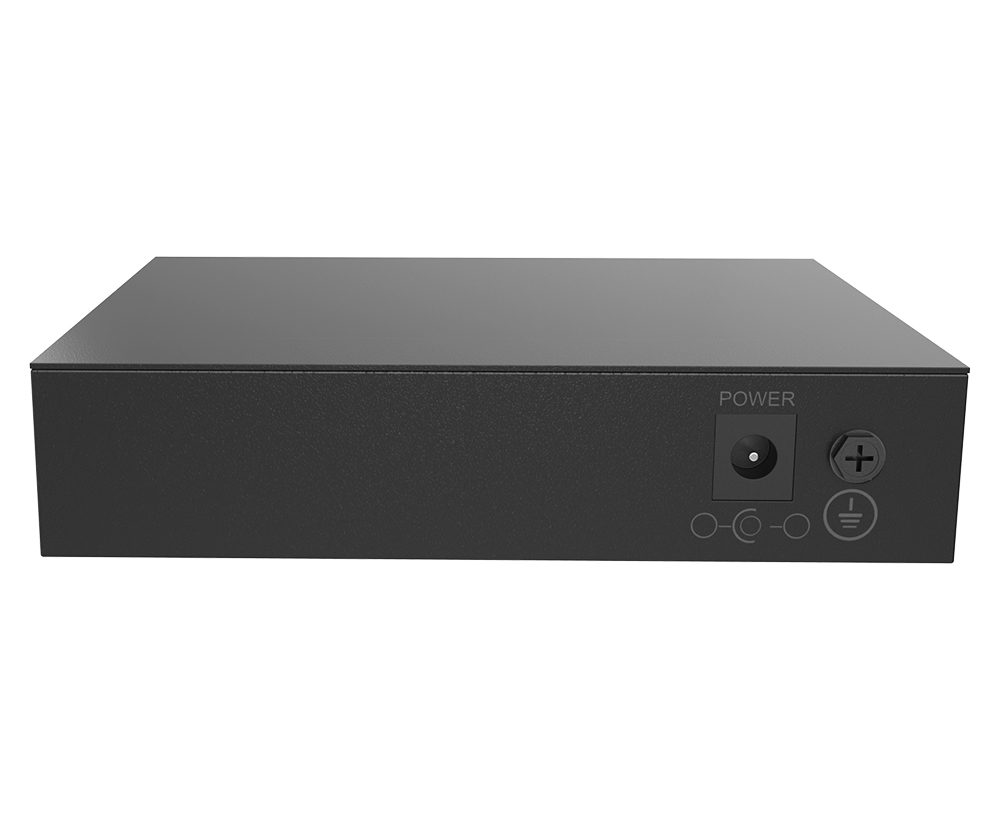

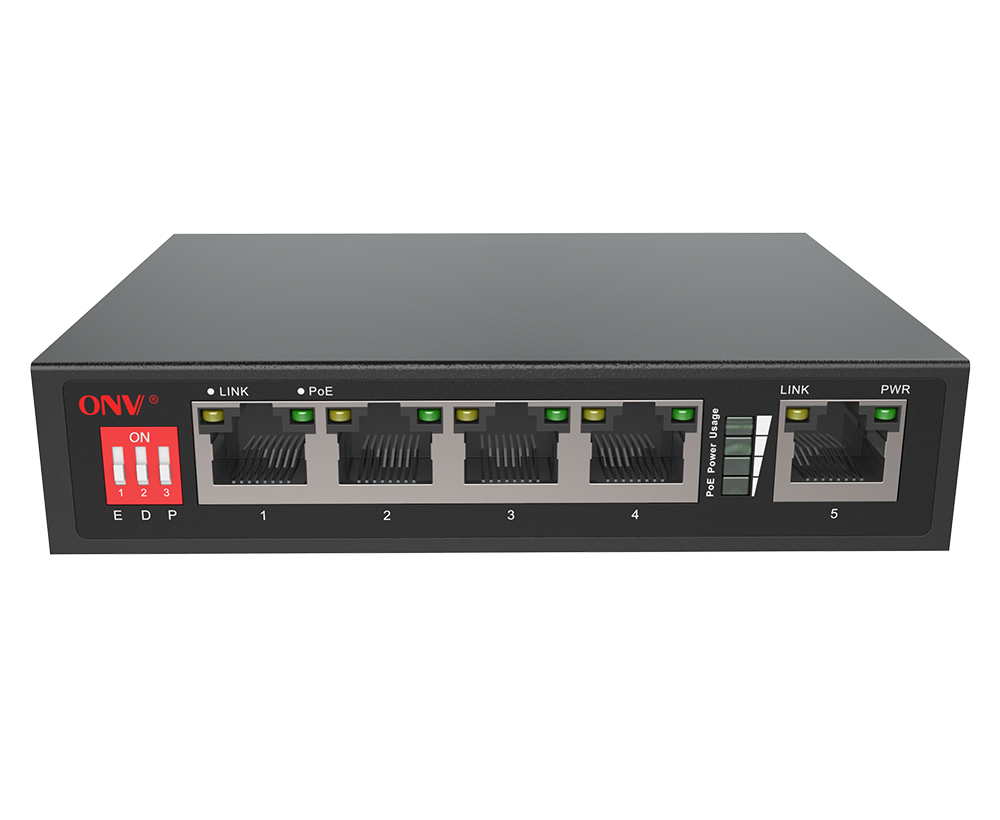

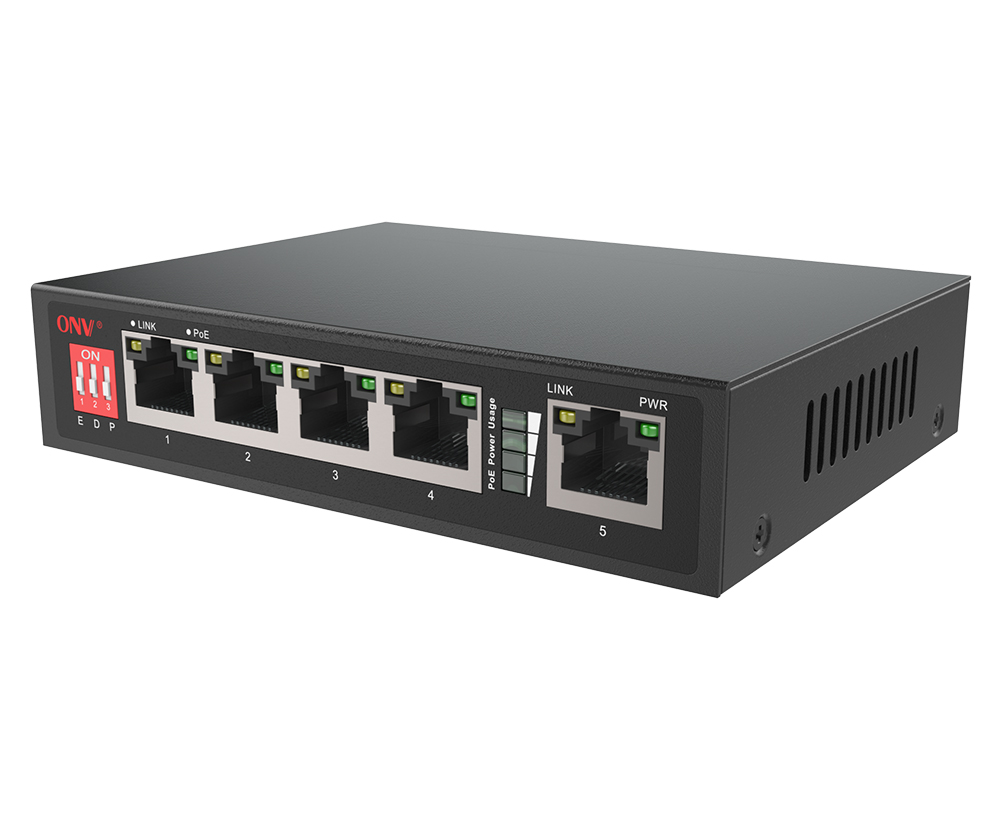

产品概述
ONV-POE31004PLD系列非网管AI PoE供电交换机，具备4个百兆电口+1个百兆上联电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为65W。供电端口支持看门狗伺服功能，一旦端口通信故障，对应的端口POE将自动重启，自行恢复网络通信，减少人工干预与维护。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区、银行、医院、厂区等中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
百兆快速以太网接入
◇提供5个10/100Base-T RJ45端口，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 4个10/100Base-TX RJ45端口支持PoE供电，满足安防领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达65W，单端口最大PoE输出功率为30W。
◇ 4个POE供电口支持看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦。
操作简单
◇ 即插即用，无需配置，使用及维护简单方便。
◇ 用户可通过电源指示灯(P)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
创新功能
◇长距离+VLAN模式（E）：开关拨到“ON”档（默认“OFF”），1-4端口速率降为10M，同时开启1-4端口物理VLAN隔离功能，抑制广播风暴，提升网络性能；使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。
◇AI自愈模式（D）：开关拨到“ON”档（默认“OFF”），1-4口开启看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦。
◇实时功率+供电优先级模式（P）：开关拨到“ON”档（默认“OFF”），POE实时功率分级指示灯将点亮，快速了解整机功耗情况,同时启用端口优先级功能，优先保证最左边PoE端口(第1端口)的功率输出，杜绝过载使用的安全隐患。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
5口百兆AI POE供电交换机 |
1 |
台 |
|
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
|
五金安装套件（挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备信息 |
|
|
ONV-POE31004PLD |
非网管4个10/100M RJ45端口+ 1个10/100M 上联RJ45端口AI PoE交换机，1-8口支持IEEE 802.3af/at国际标准。调整功能开关，可实现1-4口10M/250米长距离传输，VLAN隔离，AI网络自愈功能，功率指示功能，供电优先级功能，外置65W电源。 |
|
ONV-POE31004PLD-at |
非网管4个10/100M RJ45端口+ 1个10/100M 上联RJ45端口AI PoE交换机，1-4口支持IEEE 802.3af/at国际标准。调整功能开关，可实现1-4口10M/250米长距离传输，VLAN隔离，AI网络自愈功能，功率指示功能，供电优先级功能，外置110W电源。 |
|
型号 |
ONV-POE31004PLD |
ONV-POE31004PLD-at |
|
固定端口 |
4个10/100Base-TX POE口（Data/Power） 1个10/100Base-TX 上联RJ45端口 (Data) |
|
|
网口特性 |
1-4 口10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
功能开关 |
1个（E、D、P）三档，默认状态“OFF”，“ON”开启后功能说明如下： |
|
|
E档：“ON”时，1-4端口长距离10M/250米+VLAN传输模式；“OFF”时，正常100米传输。 |
||
|
D档：“ON”时，1-4端口AI自愈模式；“OFF”时，无通信自愈功能。 |
||
|
P档：“ON”时，POE输出总功率+优先级指示模式；“OFF”时，无功率指示功能。 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
1.6Gbps （无阻塞） |
|
|
包转发率@64byte |
0.74Mpps |
|
|
MAC地址表 |
1K |
|
|
包转发缓存 |
768K |
|
|
巨型帧 |
1632byte |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤250 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) |
|
|
POE供电标准 |
1-4端口支持IEEE802.3af/at标准POE供电 |
|
|
供电引脚 |
默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电 |
|
|
最高单口 |
30W，IEEE802.3af/at |
|
|
总功率/输入电压 |
65W （52VDC） |
110W （52VDC） |
|
配套电源 |
外置电源适配器 AC：100～240V 50-60Hz 1A |
外置电源适配器 AC：100～240V 50-60Hz 2A |
|
整机功耗 |
待机功耗：＜4W；满载功耗：＜65W |
待机功耗：＜5W；满载功耗：＜110W |
|
LED指示灯 |
电源指示灯：PWR（绿色）； 网络指示灯： Link（黄色）； POE工作指示灯：PoE（绿色），POE功率指示：P≤25%（绿色块），25% |
|
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
118*89*28mm |
|
|
净重/毛重 |
＜0.3kg / ＜0.8kg |
＜0.5kg / ＜1.0kg |
|
安装方式 |
桌面式，壁挂式安装 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机3年，终身维护 |
|
