产品概述

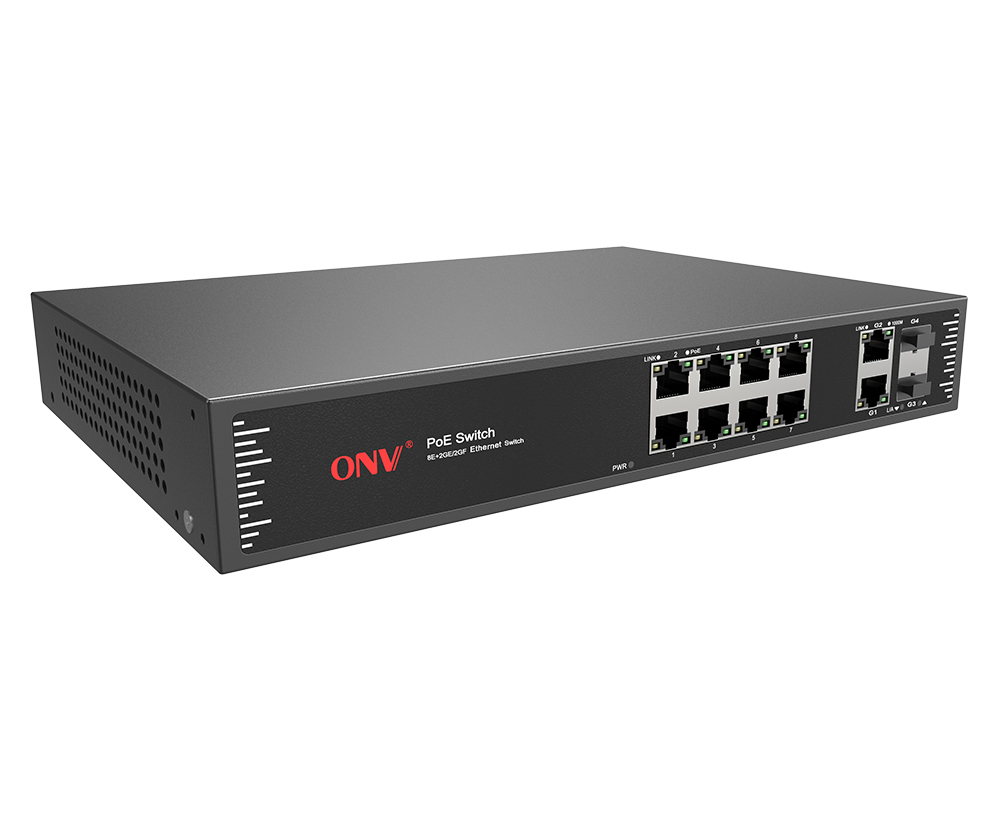

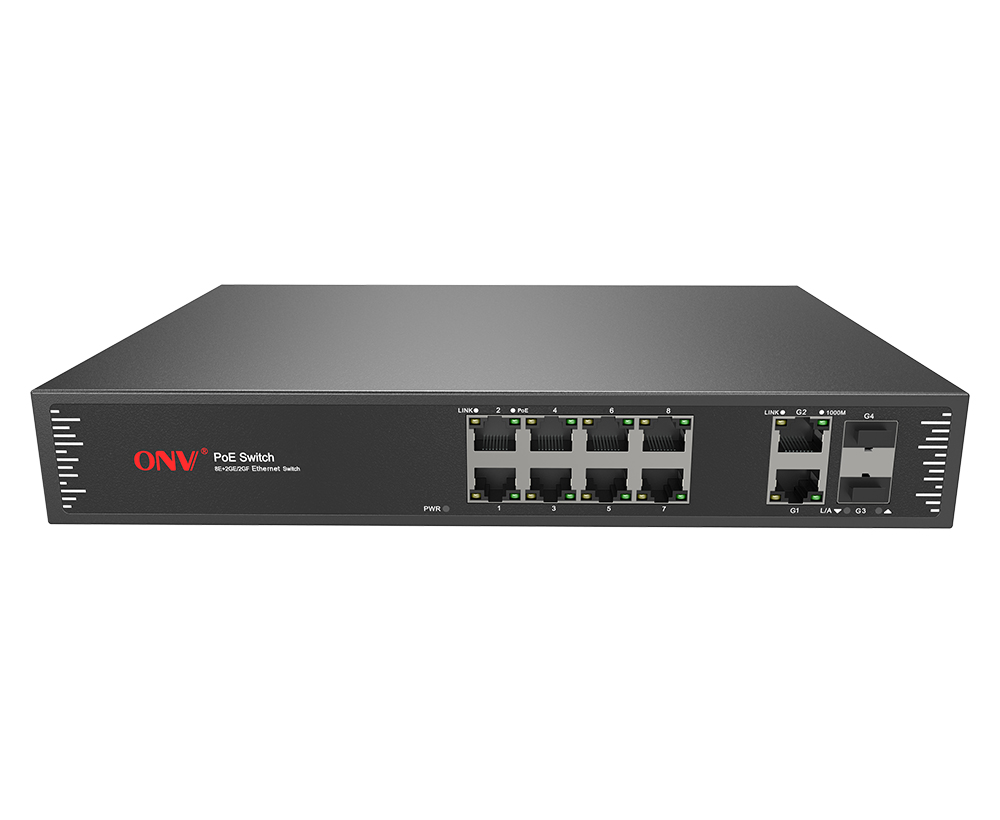

ONV-POE31128PF系列是ONV自主研发的非网管千兆上联PoE光纤交换机，具备8个10/100M自适应电口+2个10/100/1000M自适应电口+2个千兆SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区、景点、商超、厂区宿舍及中小型企业组建经济高效的网络。非网管机型，即插即用，无需配置，使用简单方便；
产品特点
百兆接入，千兆光电上行
◇ 全系列支持“百兆以太网口+千兆光电上行”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 8个10/100Base-TX RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
操作简单
◇ 即插即用，无需配置，简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
12口千兆上联POE光纤交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
套 |
|
|
五金安装套件(挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。
订购信息
|
设备名称 |
设备信息 |
标配电源 |
|
ONV-POE31128PF |
非网管8个10/100M RJ45端口+2个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽，POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，内置电源，支持1U/19寸机柜安装。 |
130W |
|
ONV-POE31128PF-at |
250W |
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-POE31128PF |
ONV-POE31128PF-at |
|
|
端口特征 |
|||
|
固定端口 |
8个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X SFP光口插槽 (Data) |
||
|
网口特性 |
1-8口10/100Base-T（X）自动侦测，9-10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
双绞线传输 |
10BASE-T：Cat5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
||
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
||
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M； 单模——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。 |
||
|
交换芯片参数 |
|||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
||
|
转发模式 |
存储转发（全线速） |
||
|
背板带宽 |
9.6Gbps （无阻塞） |
||
|
包转发率@64byte |
7.14Mpps |
||
|
MAC地址表 |
8K |
||
|
包转发缓存 |
2M |
||
|
巨型帧 |
1632byte |
||
|
LED指示灯 |
电源指示灯：PWR(绿色)； 数据指示灯：Link，Link/Act（黄色）；POE指示灯：PoE（绿色）；速率指示灯：1000M(绿色)； |
||
|
PoE与电源特征 |
|||
|
PoE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
||
|
供电引脚 |
默认，仅支持1/2(+)，3/6(-),4芯供电 |
||
|
最高单口PoE功率 |
30W，标准IEEE802.3af/at |
||
|
总功率/输入电压 |
130W 交流（AC100-240V） |
250W 交流（AC100-240V） |
|
|
整机功耗 |
待机功耗：＜6W；满载功耗：＜120W |
待机功耗：＜8W；满载功耗：＜240W |
|
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 2.3A |
内置开关电源，AC：100～240V 50-60Hz 4.1A |
|
|
物理规格参数 |
|||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
||
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
||
|
外观尺寸（L*W*H） |
270*181*44.5mm |
||
|
净重/毛重 |
＜1.3kg / ＜1.8kg |
＜1.4kg / ＜2kg |
|
|
安装方式 |
桌面、壁挂式、1U/19寸机柜安装 |
||
|
产品认证与质保 |
|||
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 |
||
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
||
|
质保期 |
交换机3年，终身维护 |
||
