产品概述
ONV-H1024PLD系列是ONV自主研发的非网管AI PoE交换机，具备24个百兆电口+2个千兆上联电口+1个千兆SFP复用光口插槽，其中1-24口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。1-24供电端口支持PoE看门狗伺服功能，一旦端口通信故障，对应的端口POE将自动重启，自行恢复网络通信，减少人工干预与维护。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区、银行、医院、厂区等中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便。
产品特点
n 百兆接入，千兆光电上行
◇ 提供24个10/100M电口和1个10/100/1000M电口+1个1000M光电复用口,方便用户灵活组网，满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 24个10/100Base-TX RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达250W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 1-24个POE供电口支持看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦。
n 创新功能
◇ 长距离+VLAN模式（E）：开关拨到“ON”档（默认“OFF”），1-24端口物理VLAN隔离功能，抑制广播风暴，提升网络性能；同时开启17-24端口速率降为10M，使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。
◇ AI自愈模式（D）：开关拨到“ON”档（默认“OFF”），1-24口开启看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦。
◇ 实时功率+供电优先级模式（P）：开关拨到“ON”档（默认“OFF”），POE实时功率监测功能将开启，当连接负载超过交换机电源最大功率时，电源指示灯将会闪烁，帮助快速获悉整机功耗使用情况,同时启用端口优先级功能，优先保证最左边PoE端口(第1端口)的功率输出，杜绝过载使用的安全隐患。
n 操作简单
◇ 即插即用，无需配置，简单方便。
◇ 带功能开关，一键开启时创新实用功能。
◇ 用户可通过电源指示灯(Power)、端口状态指示灯（Link，L/A）、POE工作指示灯（PoE)轻松了解设备工作状态。
◇ 支持桌面、1U/19寸机柜安装。
n 设备稳定可靠
◇ 主机低功耗、风扇静音散热设计，镀锌金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

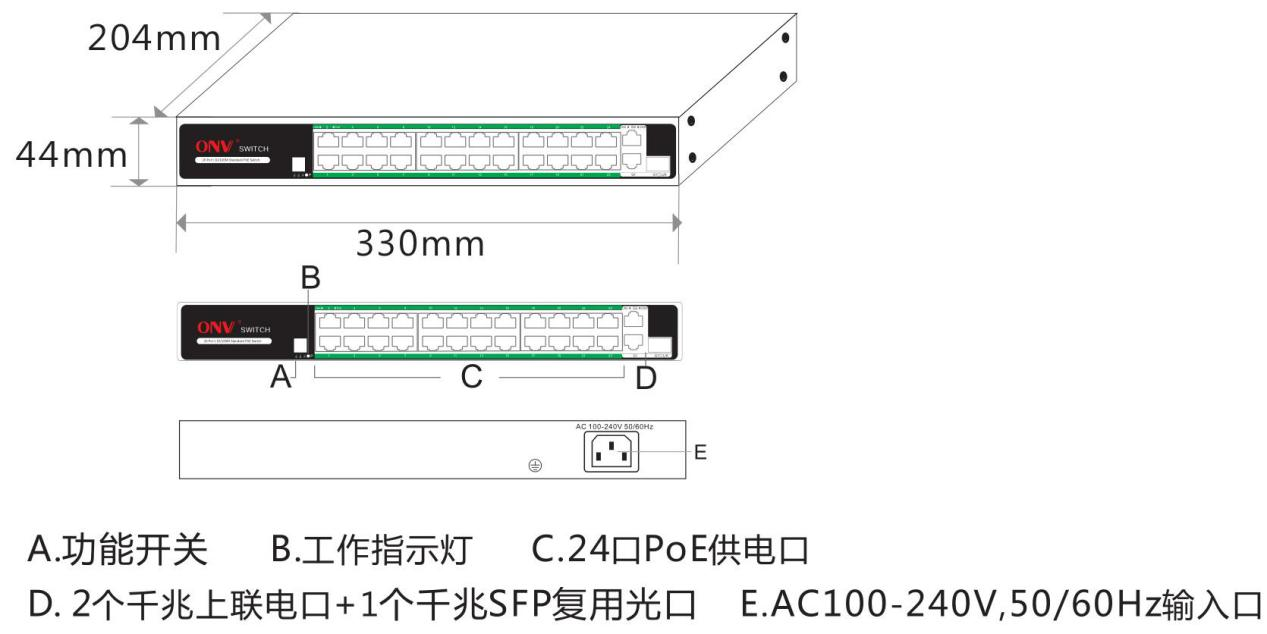

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
26口千兆上联AI POE供电交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
五金安装套件 |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
标配电源 |
|
ONV-H1016PLD |
非网管16个10/100M RJ45端口+ 2个10/100/1000M上联RJ45端口+1个1000M SFP复用光口插槽，AI POE交换机，其中1-16口支持IEEE 802.3af/at国际标准，调整功能开关，可实现9-16口10M/250米长距离传输，VLAN隔离，AI网络自愈功能，功率指示功能，供电优先级功能，支持1U/19寸机柜安装。 |
250W |
|
ONV-H1024PLD |
非网管24个10/100M RJ45端口+ 2个10/100/1000M上联RJ45端口+1个1000M SFP复用光口插槽，AI POE交换机，其中1-24口支持IEEE 802.3af/at国际标准，调整功能开关，可实现17-24口10M/250米长距离传输，VLAN隔离，AI网络自愈功能，功率指示功能，供电优先级功能，支持1U/19寸机柜安装。 |
250W |
|
型号 |
ONV-H1016PLD |
ONV-H1024PLD |
|
|
端口特征 |
|||
|
固定端口 |
16个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45口 (Data) 1个1000Base-X SFP光口插槽 (Data)（复用口） |
24个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45口 (Data) 1个1000Base-X SFP光口插槽 (Data)（复用口） |
|
|
网口特性 |
1-16口10/100Base-TX，17-18口10/100/1000Base-T(X)自动侦测，全/半双工MDI/MDI-X自适应 |
1-24口10/100Base-TX，25-26口10/100/1000Base-T(X)自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
||
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
||
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M； 单模——工作波长：1310nm，传输距离：0～40KM；工作波长：1550nm，传输距离：0～120KM 。 |
||
|
功能开关 |
1个（E、D、P）三档，默认状态“OFF”，“ON”开启后功能说明如下： |
||
|
E档：“ON”时，9-16/17-24端口长距离10M/250米+供电口VLAN传输模式； “OFF”时，正常100米交换传输。 |
|||
|
D档：“ON”时，1-4端口PoE看门狗AI自愈模式；“OFF”时，无通信自愈功能。 |
|||
|
P档：“ON”时，POE输出总功率+优先级指示模式；“OFF”时，无功率指示功能。 |
|||
|
交换芯片参数 |
|||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
||
|
转发模式 |
存储转发（全线速） |
||
|
背板带宽 |
14.8Gbps （无阻塞） |
||
|
包转发率@64byte |
5.36Mpps |
6.55Mpps |
|
|
MAC地址表 |
16K |
||
|
包转发缓存 |
4M |
||
|
巨型帧 |
10K |
||
|
LED指示灯 |
电源指示灯：PWR（绿色）；网络指示灯：Link（黄色）；PoE指示灯：PoE(绿色）；速率指示灯：1000M(绿色） |
||
|
PoE与电源特征 |
|||
|
POE供电标准 |
1-16端口支持IEEE802.3af/at标准POE供电 |
1-24端口支持IEEE802.3af/at标准POE供电 |
|
|
供电引脚 |
默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电 |
||
|
最高单口POE功率 |
30W，标准IEEE802.3af/at |
||
|
总功率/输入电压 |
250W （AC100-240V） |
||
|
整机功耗 |
待机功耗：＜15W；满载功耗：＜240W |
待机功耗：＜20W；满载功耗：＜250W |
|
|
配套电源 |
内置开关电源 ，AC：100～240V 50-60Hz 4.1A |
||
|
物理规格参数 |
|||
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
||
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
||
|
外观尺寸（L*W*H） |
330*204*44mm |
330*204*44mm |
|
|
净重/毛重 |
＜1.7kg / ＜2.2kg |
＜2.3kg / ＜3kg |
|
|
安装方式 |
桌面式、壁挂式、机架式安装 |
||
|
产品认证与质保 |
|||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
||
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
||
|
质保期 |
交换机1年，终身维护 |
||
