产品概述

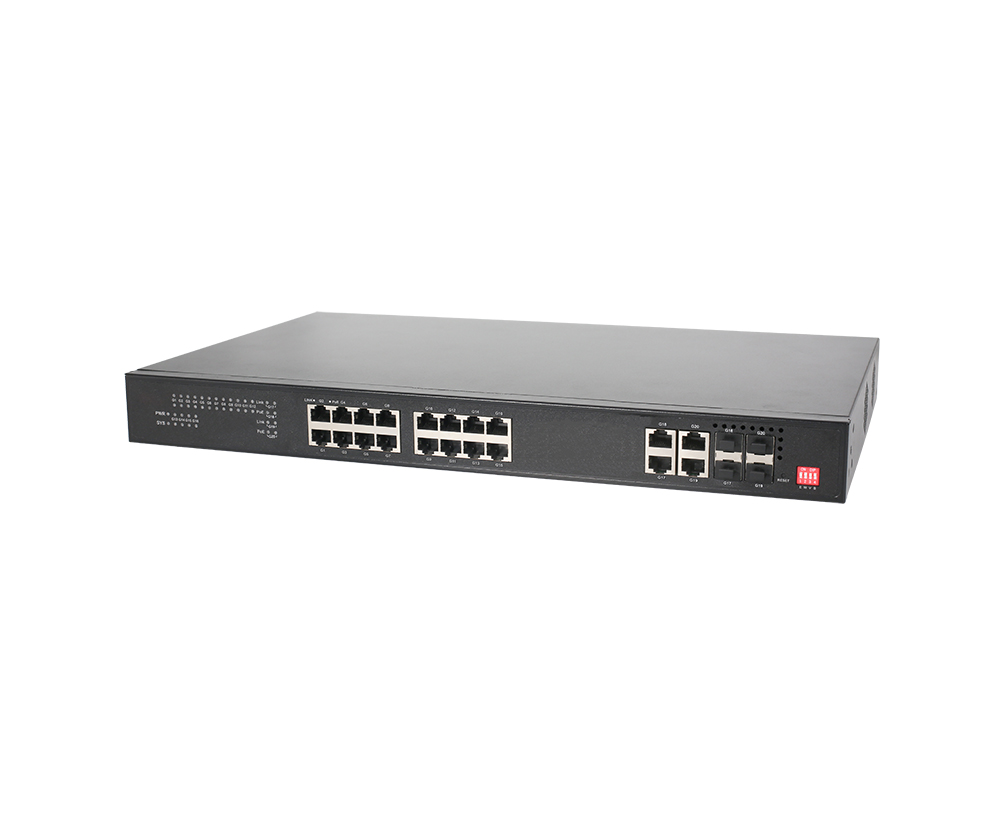

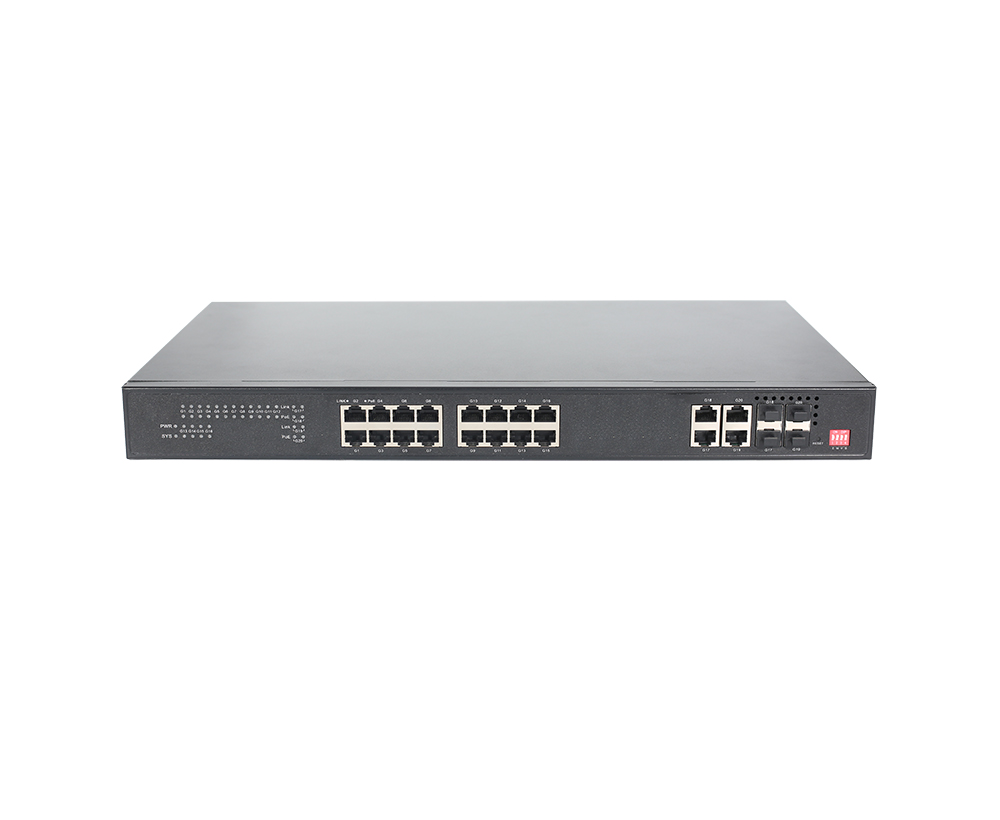

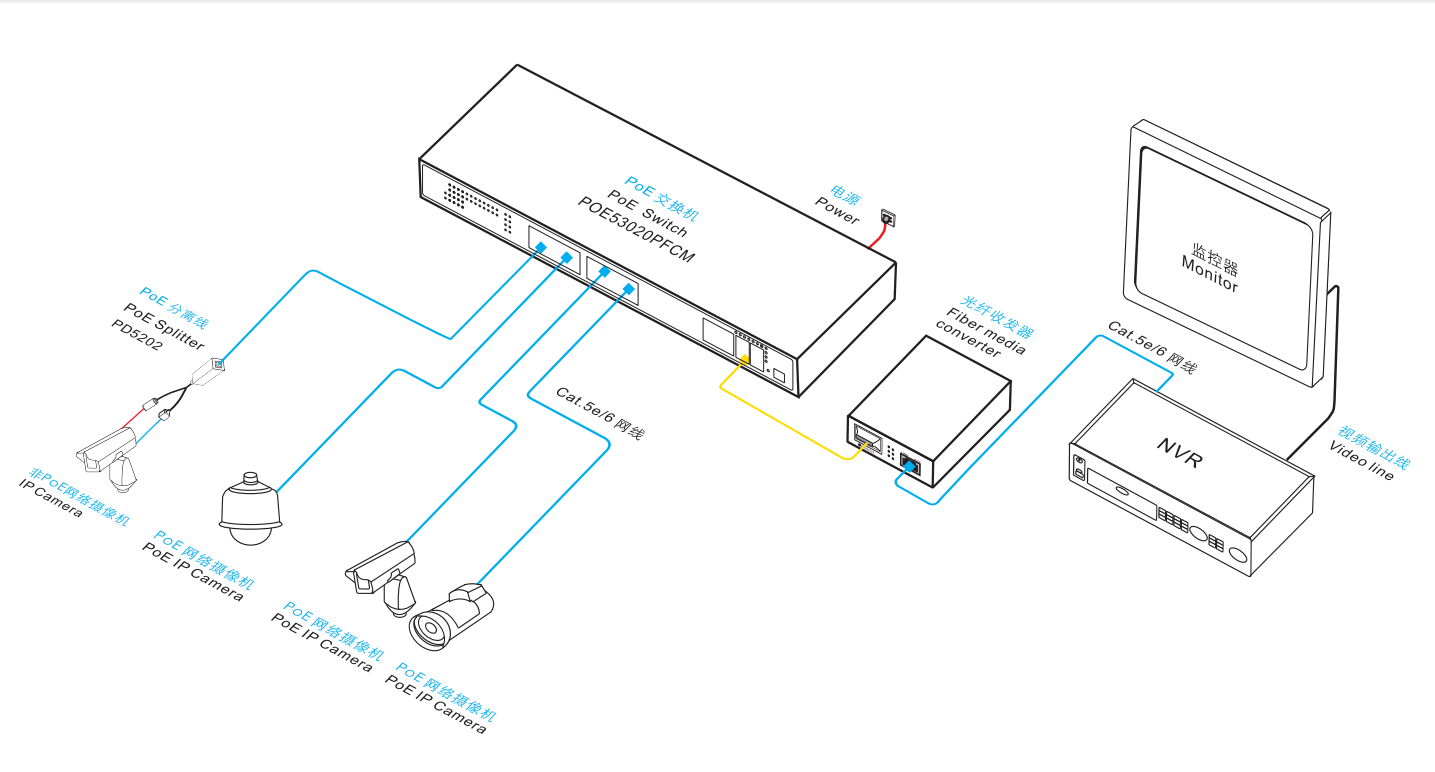

ONV-POE53020PFCM系列是ONV自主研发的全千兆二层网管交换机，支持16个10/100/1000Base-T自适应RJ45口+4个10/100/1000Base-TRJ45和4个1000Base-X SFP光口插槽（上联口为光电复用）。其中1-16口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及SMB中小型企业组建经济高效的网络。
ONV-POE53020PFCM支持WEB管理，同时支持ONV-NMS管理平台和云管APP管理，可实现安防网络风暴控制、端口管理、VLAV配置，远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。
产品特点
▲ 千兆接入，双光口上行
◇ 全系列支持“千兆以太网口+千兆网口/光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
▲ 远程智能POE供电控制，精简连接
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。
◇支持远程POE管理功能，各端口远程开关。
▲ 极致优化，极简应用
◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。
◇ 支持本地平台、云平台+移动APP运维管理。
◇ 可视化网络拓扑管理、VLAN划分、POE控制、端口控制与带宽管理。
◇ 支持远程升级，远程重启，恢复出厂设置。
◇ 支持实时故障告警，故障定位,自动派单。
▲ 创新功能
◇ 长距离模式（E）：开关拨到“ON”档（默认“OFF”），16-24端口速率降为10M，使用现有的双绞线，就可以突破双绞线百米传输的限制，传输距离最远可以达到250米；另一方面，可以解决因线路老化而导致的传输不畅问题。
◇ e网管功能（W）：开关拨到“ON”档（默认“OFF”），开启网管功能，进入网管界面对交换机实行所需功能配置。此功能开启后其它拨码功能全部失效，需通过管理另行配置。
◇ AI自愈模式+VLAN（V）：开关拨到“ON”档（默认“OFF”），1-24口开启看门狗功能，实时自动侦测数据通信状态，当端口通信故障时，对应端口POE将自动重启，自行修复网络通信，免除人工维护麻烦，同时开启1-24端口物理VLAN隔离功能，抑制广播风暴，提升网络性能；。
◇ 风暴抑制（B）：开关拨到“ON”档（默认“OFF”），风暴抑制功能开启会启动端口监测，实行流量抑制和风暴控制，从而将流量限制在合理范围，解决网络中存在大量的广播、多播、组播、单播(包含未知名单播)数据帧时导致的网络变慢、数据传输超时和数据传输拥塞大量丢包等问题。
▲ 设备稳定可靠
◇主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A），POE供电指示灯轻松了解设备工作状态。

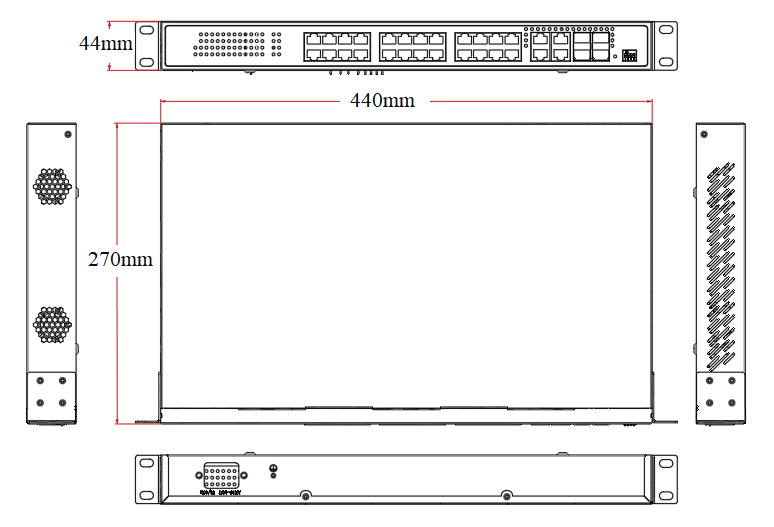

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
20口全千兆E网管POE交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
标配电源 |
|
ONV-POE53020PFCM |
e网管16个10/100/1000M RJ45端口 + 4个10/100/1000Base-TRJ45端口+ 4个1000Base-X SFP上联光口插槽 (复用)口插槽，环网POE交换机，其中1-16口支持IEEE 802.3af/at PoE国际标准，内置250W电源,支持桌面式、机架式安装。 |
250W |
|
ONV-POE53020PFCM |
e网管16个10/100/1000M RJ45端口 + 4个10/100/1000Base-TRJ45端口+ 4个1000Base-X SFP上联光口插槽 (复用)口插槽，环网POE交换机，其中1-16口支持IEEE 802.3af/at PoE国际标准，内置400W电源,支持桌面式、机架式安装。 |
400W |
|
ONV-POE53020PFCM-at |
e网管16个10/100/1000M RJ45端口 + 4个10/100/1000Base-TRJ45端口+ 4个1000Base-X SFP上联光口插槽 (复用)口插槽，环网POE交换机，其中1-16口支持IEEE 802.3af/at PoE国际标准，内置600W电源，支持桌面式、机架式安装。 |
600W |
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-POE53020PFCM |
|
端口特征 |
|
|
固定端口 |
16个10/100/1000Base-T POE端口（Power/Data） 4个10/100/1000Base-TRJ45端口(Data) 4个1000Base-X SFP上联光口插槽 (复用) |
|
网口特性 |
1-16口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2（WEB管理，平台管理） |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
56Gbps （无阻塞） |
|
包转发率@64byte |
41.6Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
巨型帧 |
9.2Kbytes |
|
LED指示灯 |
电源指示灯：PWR(绿色)；系统指示灯：SYS(绿色)；网络指示灯：Link(绿色)，光口指示灯：Link(绿色)。POE指示灯：POE（红色） |
|
一键还原开关 |
长按RESET 10秒后松开，恢复出厂默认设置； |
|
POE与电源特征 |
|
|
POE供电标准 |
1-16端口支持IEEE802.3af/at标准POE供电 |
|
PoE管理 |
POE端口的远程开/关，端口功率，状态实时查看 |
|
供电引脚 |
默认仅支持1/2(+)，3/6(-)4芯供电 |
|
最高单口POE功率 |
30W，标准IEEE802.3af/at |
|
总功率/输入电压 |
250W 交流（AC100-240V） |
|
整机功耗 |
待机功耗：＜16W；标配250W内置电源，可选配400W/600W内置电源 |
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 4.8A/5.0A/6.6A |
|
物理规格参数 |
|
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
440*270*44mm |
|
净重/毛重 |
＜2.85kg / ＜3.5kg |
|
安装方式 |
桌面、壁挂式、1U/19寸机柜安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
质保期 |
交换机3年，终身维护 |
|
网管业务特性 |
|
|
端口管理 |
支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K个） |
|
安全特性 |
支持广播风暴抑制 |
|
管理与维护 |
支持WEB网管 支持一键还原 支持光网视的ONV-NMS平台管理（本地平台/云平台） 支持手机APP移动端运维管理 |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; |
