产品概述

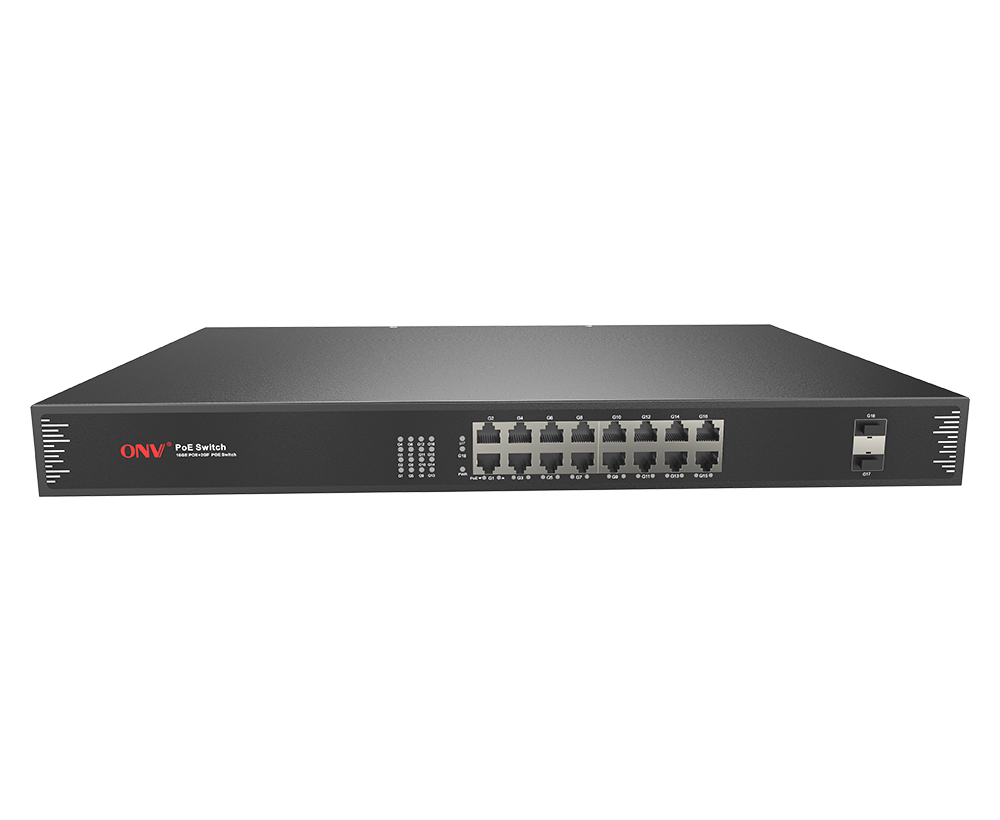

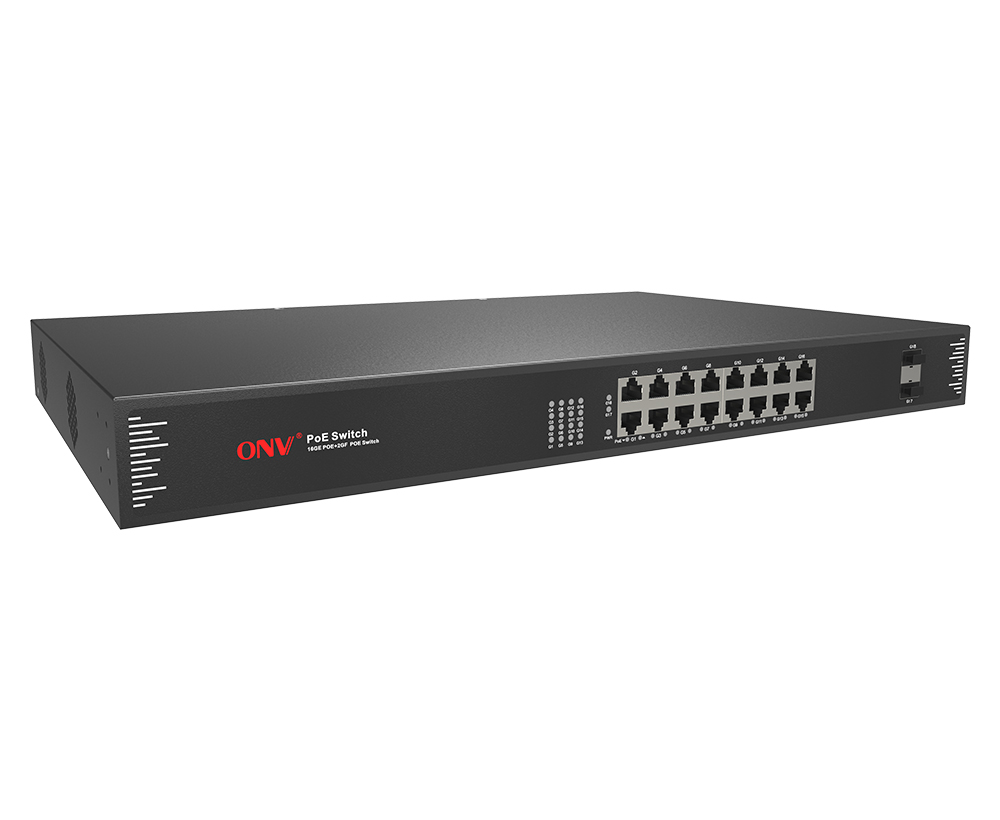

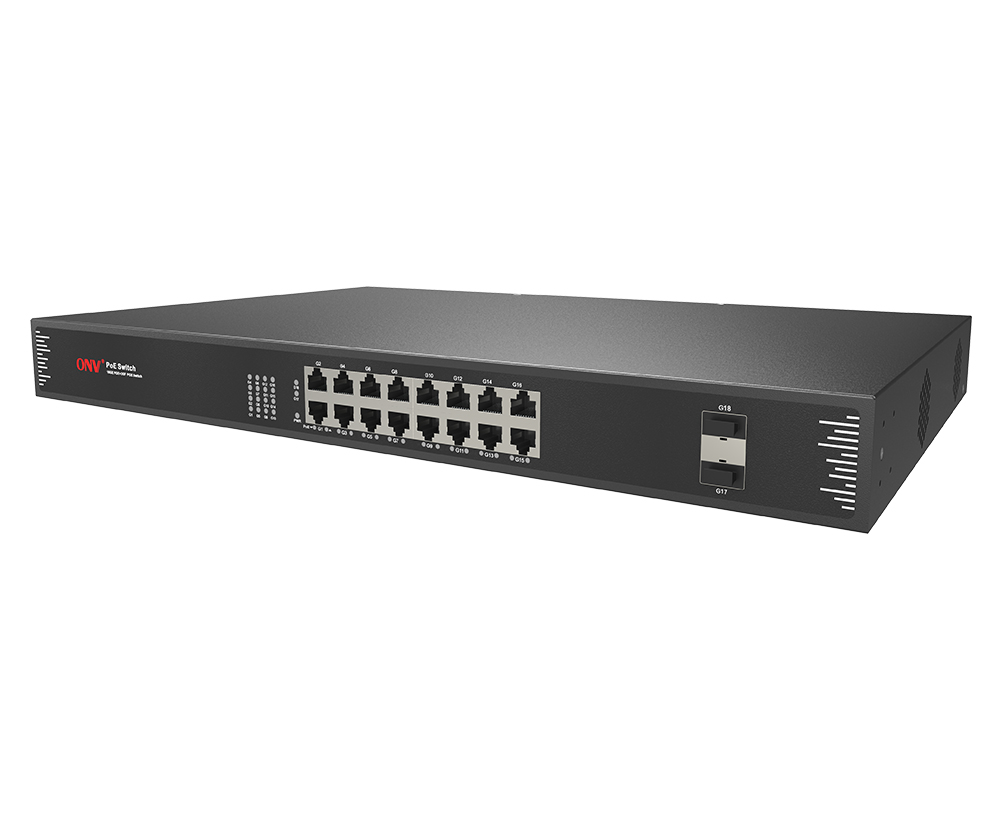

ONV-PoE33016PF系列是ONV自主研发的非网管全千兆PoE光纤交换机，具备16个全千兆自适应电口+2个千兆SFP光口插槽。其中1-16端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为250W(at-400W).。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等PoE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
|
包装清单 |
物品名称 |
数量 |
单位 |
|
18口全千兆POE光纤交换机（ONV-PoE33016PF/at） |
1 |
台 |
|
|
AC电源线 |
1 |
套 |
|
|
五金安装套件 |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备信息 |
|
|
ONV-PoE33016PF |
非网管16个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽，PoE供电交换机，1-16口支持IEEE 802.3af/at PoE国际标准，整机总功率250W，内置电源，支持1U/19寸机柜安装。 |
|
ONV-PoE33016PF-at |
非网管16个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽，PoE供电交换机，1-16口支持IEEE 802.3af/at PoE国际标准，整机总功率400W，内置电源，支持1U/19寸机柜安装。 |
|
ONV-PoE33024PF |
非网管24个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽，PoE供电交换机，1-24口支持IEEE 802.3af/at PoE国际标准，整机总功率400W，内置电源，支持1U/19寸机柜安装。 |
|
ONV-PoE33024PF-at |
非网管24个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽，PoE供电交换机，1-24口支持IEEE 802.3af/at PoE国际标准，整机总功率600W，内置电源，支持1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
PoE33016PF |
PoE33016PF-at |
PoE33024PF |
PoE33024PF-at |
|
固定端口 |
16个10/100/1000M POE口（Data/Power） 2个1000M SFP光口插槽 (Data) |
24个10/100/1000M POE口（Data/Power） 2个1000M SFP光口插槽 (Data) |
||
|
POE端口 |
1-16端口支持IEEE802.3af/at标准POE供电 |
1-24端口支持IEEE802.3af/at标准POE供电 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|||
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|||
|
网口特性 |
1-16口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应 |
1-24口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|||
|
转发模式 |
存储转发（全线速） |
|||
|
背板带宽 |
52Gbps(无阻塞） |
|||
|
包转发率@64byte |
26.78Mpps |
38.69Mpps |
||
|
MAC地址表 |
8K |
|||
|
包转发缓存 |
4M |
|||
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|||
|
光缆 |
多模 ：850nm 0～550M ， 单模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
|||
|
供电引脚 |
默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-) |
|||
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
250W（AC100-240V） |
400W （AC100-240V） |
600W（AC100-240V） |
|
|
整机功耗 |
待机功耗：＜15W； 满载功耗：＜250W |
待机功耗：＜18W； 满载功耗：＜400W |
待机功耗：＜20W； 满载功耗：＜400W |
待机功耗：＜25W； 满载功耗：＜600W |
|
LED指示灯 |
电源指示灯 ：PWR(绿色)； 数据指示灯：Link/Act（黄色）；POE指示灯：PoE（绿色）；千兆上联口数据指示灯：L/A(绿色)； |
|||
|

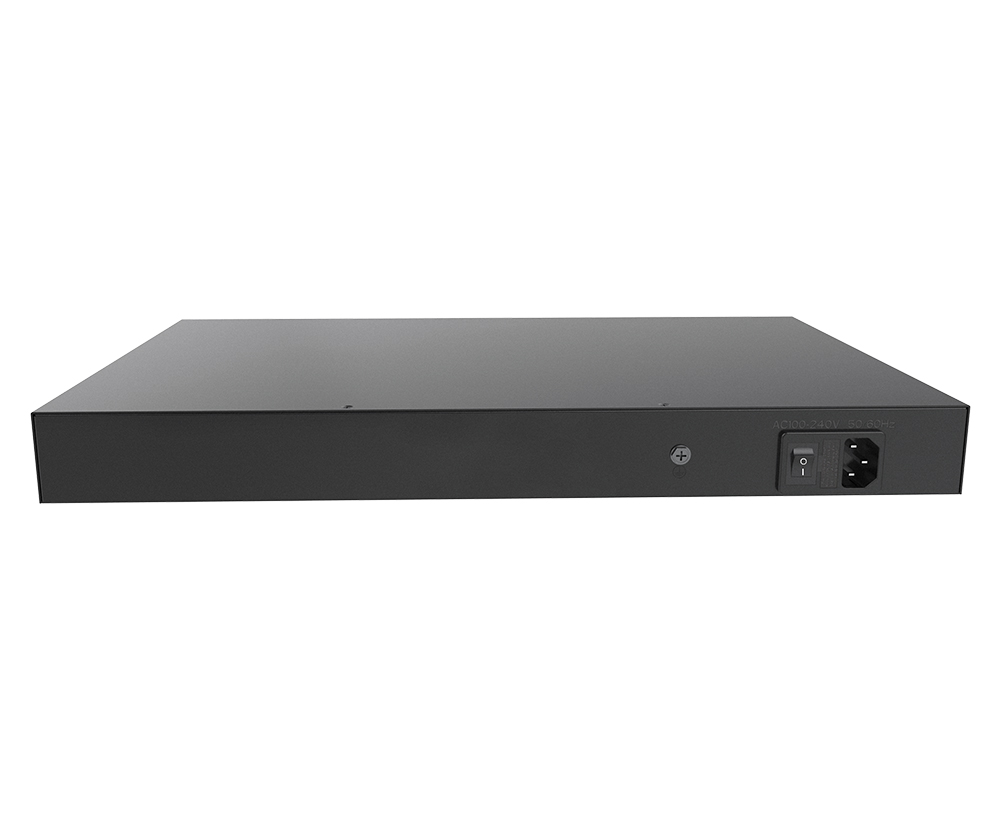

配套电源 |
内置开关电源： AC：100～240V 50-60Hz 1A |
内置开关电源： AC：100～240V 50-60Hz 5.0A |
内置开关电源： AC：100～240V 50-60Hz 6.6A |
|
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|||
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|||
|
外观尺寸（L*W*H） |
440*225*44mm |
440*290*44.5mm |
||
|
净重/毛重 |
＜3.0kg /＜3.8kg |
＜3.3kg /＜4.0kg |
＜3.5kg /＜4.2kg |
<4.3kg /<5.0kg |
|
安装方式 |
桌面式、壁挂式、机架式安装 |
|||
|
防雷/防护等级 |
端口防雷：4KV 8/20us；防护等级：IP30 |
|||
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|||
|
质保期 |
交换机1年，电源2年，终身维护 |
|||
