产品概述

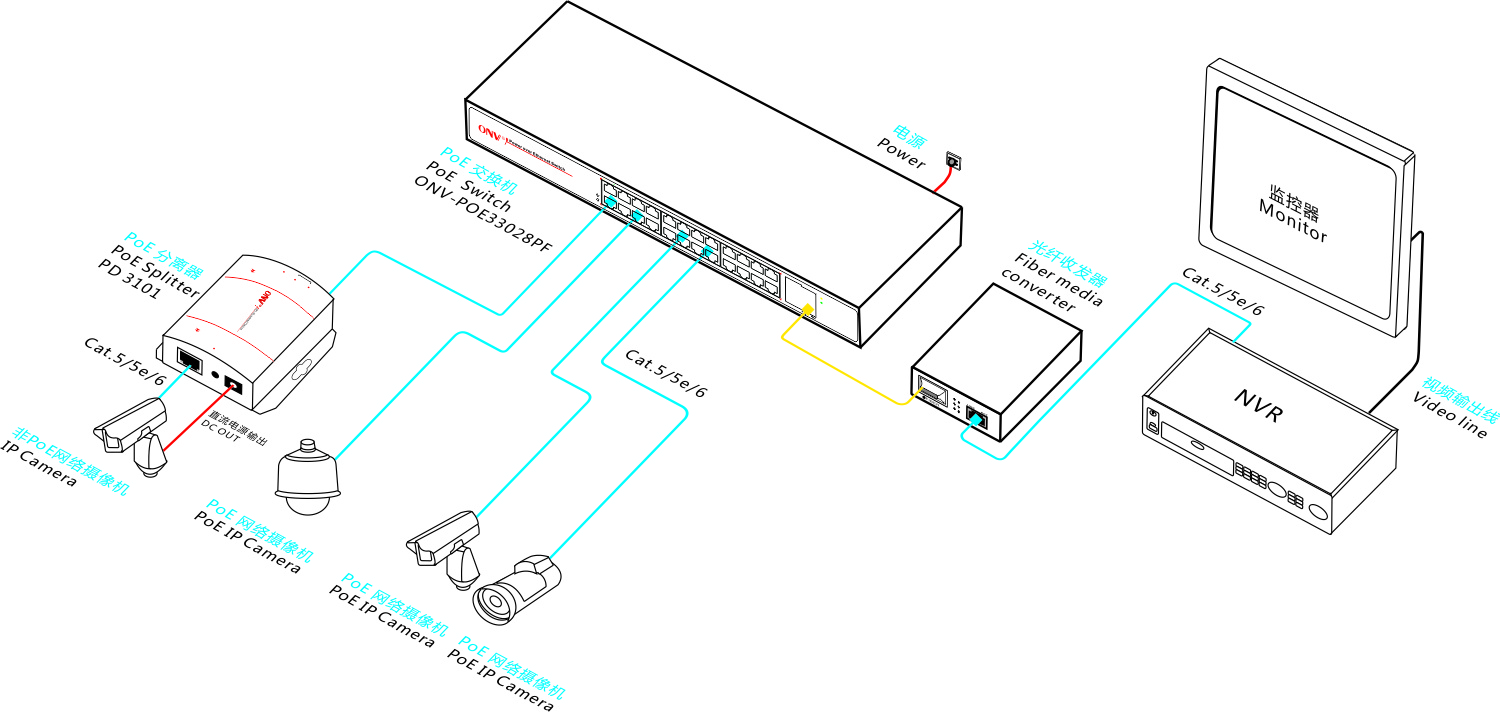

ONV-POE33028PF系列是ONV自主研发的非网管PoE交换机，具备26个千兆电口+2千兆SFP光纤插槽，其中1-24个千兆端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为400W（at-600W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用维护方便；
产品特点
全千兆端口
◇支持“以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达400W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
设备稳定可靠,操作简单
◇ 主机低功耗设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯（PoE)轻松了解设备工作状态。

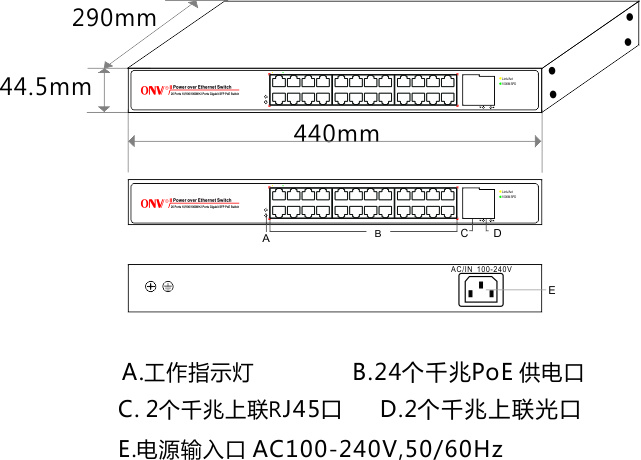

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
28口全千兆POE光纤交换机（ONV-POE33028PF/at） |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
五金安装套件（挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。 |
|||
|
设备信息 |
|
|
ONV-POE33028PF |
非网管26个10/100/1000M RJ45端口+ 2个1000M SFP上联光口插槽，POE光纤交换机，1-24口支持IEEE 802.3af/at PoE国际标准，内置400W电源，兼容1U/19寸机柜安装。 |
|
ONV-POE33028PF-at |
非网管26个10/100/1000M RJ45端口+ 2个1000M SFP上联光口插槽，POE光纤交换机，1-24口支持IEEE 802.3af/at PoE国际标准，内置600W电源，兼容1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-POE33028PF |
ONV-POE33028PF-at |
|
|
固定端口 |
24个10/100/1000Base-T POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45端口(Data) 2个1000Base-X 上联SFP光口插槽 (Data) |
||
|
POE端口 |
1-24端口支持IEEE802.3af/at标准POE供电 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
||
|
供电标准 |
符合IEEE802.3af/at国际标准 |
||
|
网口特性 |
1-24口10/100/1000BaseT自动侦测，全/半双工MDI/MDI-X自适应 |
||
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
||
|
转发模式 |
存储转发（全线速） |
||
|
背板带宽 |
56Gbps （无阻塞） |
||
|
包转发率@64byte |
41.66Mpps |
||
|
MAC地址表 |
8K |
||
|
包转发缓存 |
4M |
||
|
双绞线传输 |
100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
||
|
光缆 |
多模 ：850nm 0～550M ， 单模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
||
|
供电引脚 |
默认仅支持1/2(+)，3/6(-),4芯供电 |
||
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
|
总功率/输入电压 |
400W ,交流（AC100-240V） |
600W ,交流（AC100-240V） |
|
|
整机功耗 |
待机功耗：＜22W； 满载功耗：＜380W |
待机功耗：＜25W； 满载功耗：＜600W |
|
|
LED指示灯 |
电源指示灯：PWR（绿色）；网络指示灯：Link，Link/Act（黄色）；POE工作指示灯：PoE（绿色）；光口指示灯：L/A（绿色）；速率指示灯：SPD（绿色） |
||
|
配套电源 |
内置开关电源， AC：100～240V 50-60Hz 5.0A |
内置开关电源， AC：100～240V 50-60Hz 6.6A |
|
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
||
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
||
|
外观尺寸（L*W*H） |
440*290*44.5mm |
||
|
净重/毛重 |
＜3.8kg /＜4.3kg |
＜4.5kg /＜5.0kg |
|
|
安装方式 |
桌面、壁挂、19寸1U机柜安装 |
||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
||
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
||
|
质保期 |
交换机3年，终身维护 |
||
