产品概述

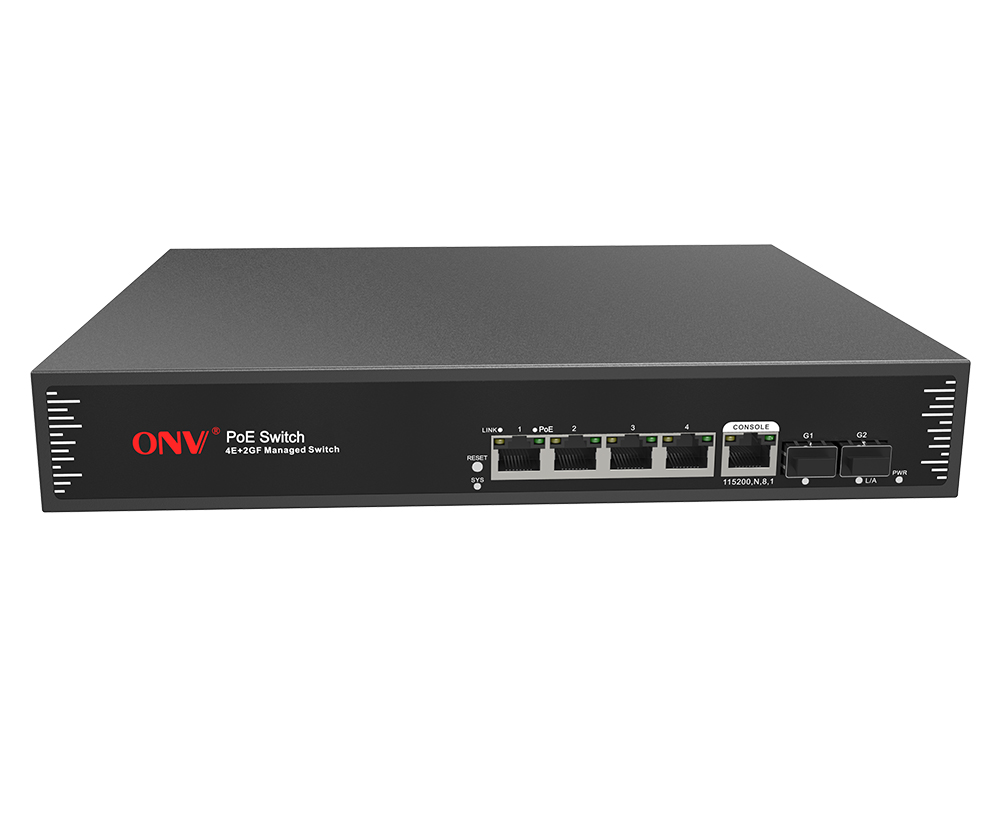

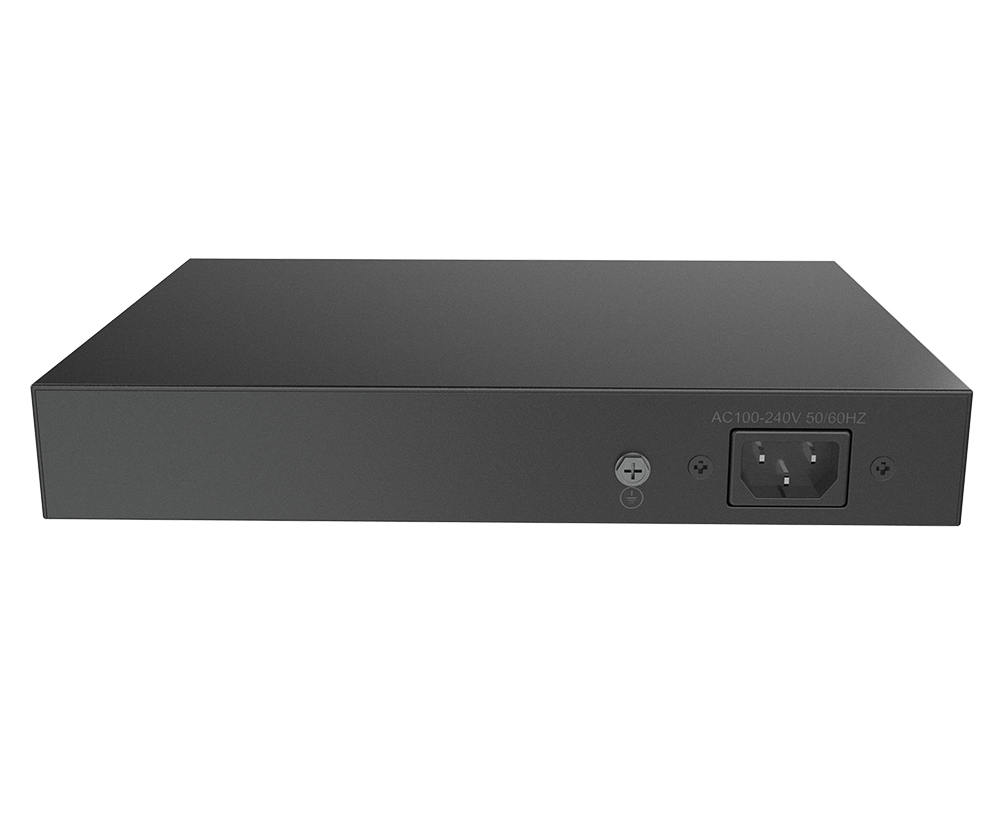

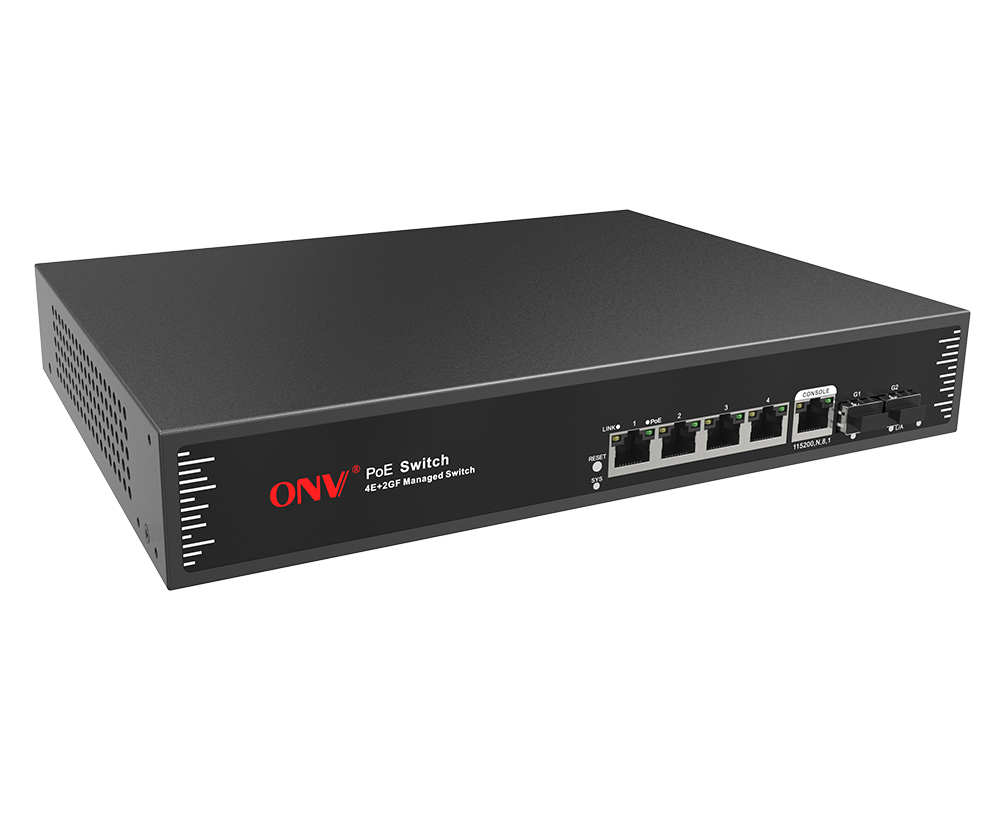

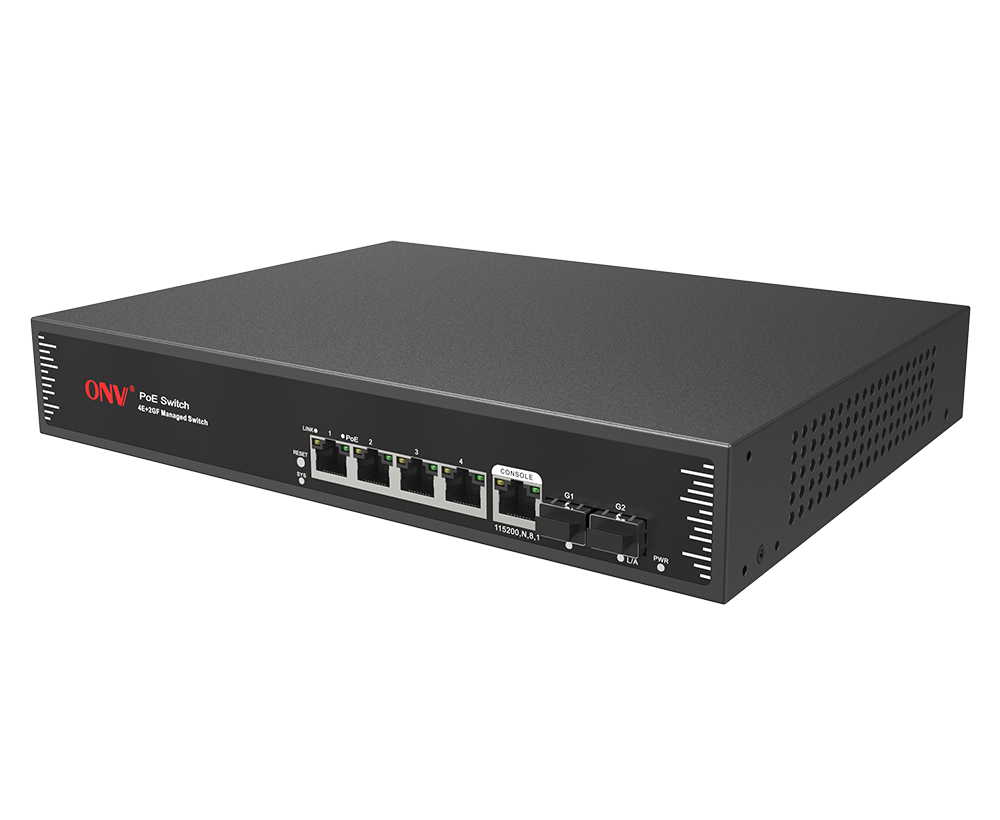

ONV-POE31064PFM系列是ONV自主研发的千兆上联网管PoE光纤交换机，具备4个百兆电口+2个千兆光电复用口，其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为65W（at-130W），每个端口均可实现线速转发。
ONV-POE31064PFM系列采用新一代高性能硬件和软件平台，提供灵活、高性价比的百兆接入和上行端口，支持完备的安全防护机制、完善的ACL/QoS策略和灵活的VLAN功能，易于管理维护，满足用户对于网络设备易管理、高安全、低成本的组网需求，作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区、景点、商超、厂区宿舍及中小型企业组建经济高效的网络。
产品特点
百兆接入，千兆光电上行
◇全系列支持“百兆以太网口+千兆网口/光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 4个10/100Base-TX RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。
◇ 支持在Web网管界面设置基于用户自定义的时间段控制PoE端口供电。
◇ 支持在Web网管界面配置PoE端口优先级，当剩余功率不足时，优先保障高优先级端口的供电。
◇ PoE机型每端口PoE输出功率最大可达30W，用户可以在Web网管界面设置端口可提供的最大功率。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离
◇支持端口广播风暴抑制
◇支持IP+MAC+端口绑定功能
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
轻松的运行维护
◇支持Web网管、SNMP（V1/V2/V3）等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口千兆上联网管POE交换机（ONV-POE31064PFM/at） |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
五金安装套件（挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息 |
|||
|
设备信息 |
|
|
ONV-POE31064PFM |
L2网管型4个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M SFP光口插槽(复用),POE光纤交换机,1-4口支持IEEE 802.3af/at PoE国际标准，内置65W电源，支持1U/19寸机柜安装。 |
|
ONV-POE31064PFM-at |
L2网管型4个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M SFP光口插槽(复用),POE光纤交换机,1-4口支持IEEE 802.3af/at PoE国际标准，内置130W电源，支持1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-POE31064PFM |
ONV-POE31064PFM-at |
|
固定端口 |
4个10/100M POE口（Data/Power） 2个10/100/1000M 上联电口(Data) 2个100/1000M SFP上联光口插槽（复用口）(Data) |
|
|
POE端口 |
1-4端口支持IEEE802.3af/at标准POE供电 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX/FX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
|
网口特性 |
1-4口10/100BaseTX，5-6口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
64Gbps （无阻塞） |
|
|
包转发率@64byte |
3.57Mpps |
|
|
MAC地址表 |
16K |
|
|
包转发缓存 |
4M |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光缆 |
多模 ：850nm 0～550M ， 单模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
|
|
供电引脚 |
默认支持1/2(+)，3/6(-)，可选订4/5(+)，7/8(-)，4芯供电 |
|
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
65W （AC100-240V） |
130W （AC100-240V） |
|
整机功耗 |
待机功耗：＜5W；满载功耗：＜65W |
待机功耗：＜5W；满载功耗：＜120W |
|
LED指示灯 |
电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)， POE工作指示灯：PoE(绿色) 速率指示灯：Speed(绿色） |
|
|
一键还原开关 |
有 |
|
|
配套电源 |
内置开关电源 AC：100～240V 50-60Hz 1A |
内置开关电源 AC：100～240V 50-60Hz 2.0A |
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
270*181*44.5mm |
|
|
净重/毛重 |
＜1.3kg / ＜1.8kg |
|
|
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机3年，终身维护 |
|
|
业务特性 |
||
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps |
|
|
PoE管理 |
支持每端口PoE输出功率分配 支持每端口PoE工作状态显示 支持电源延迟启动 支持PoE 工作与时间调度 |
|
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持QinQ 配置 |
|
|
端口汇聚 |
支持LACP 支持手工聚合 支持最大3个聚合组，每个聚合组最大支持8个端口 |
|
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
组播 |
支持IGMP Snooping v1/v2/v3、最多支持64个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
|
镜像 |
支持基本端口的双向流量镜像 |
|
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark |
|
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 |
|
|
安全特性 |
支持端口隔离 支持端口广播风暴抑制 支持IP+MAC+端口的绑定功能 |
|
|
DHCP |
支持DHCP Relay 支持DHCP Client 支持DHCP Snooping |
|
|
管理与维护 |
支持WEB网管（支持HTTPS） 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 |
|
