产品概述

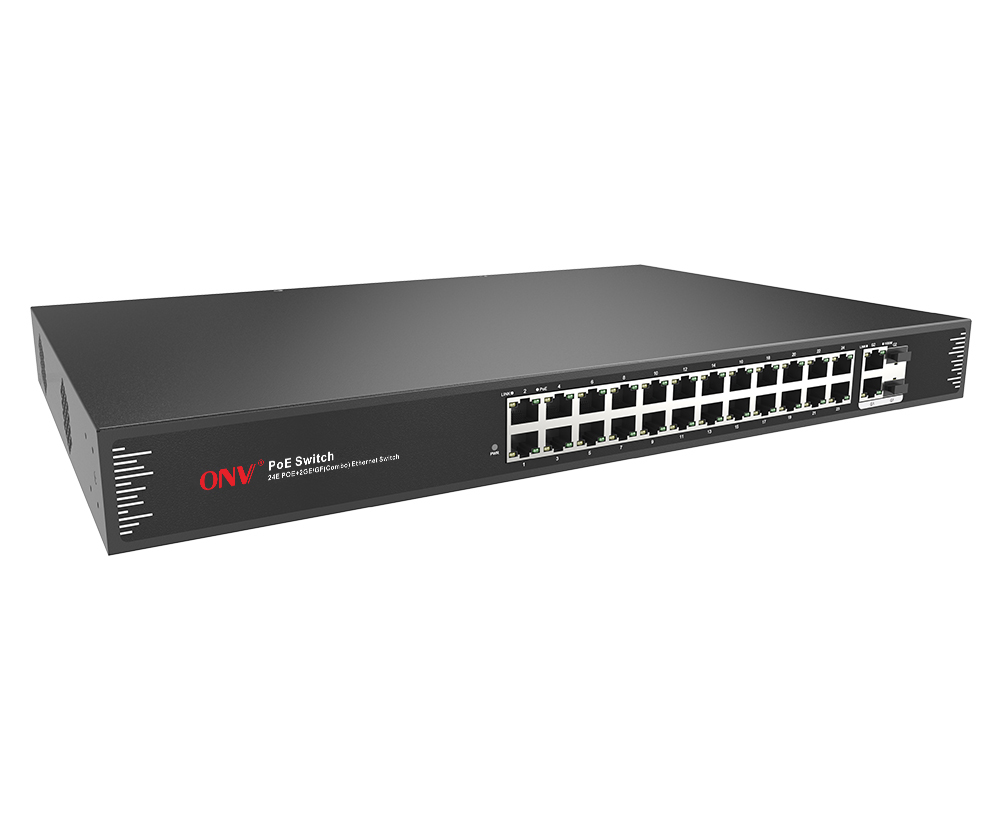

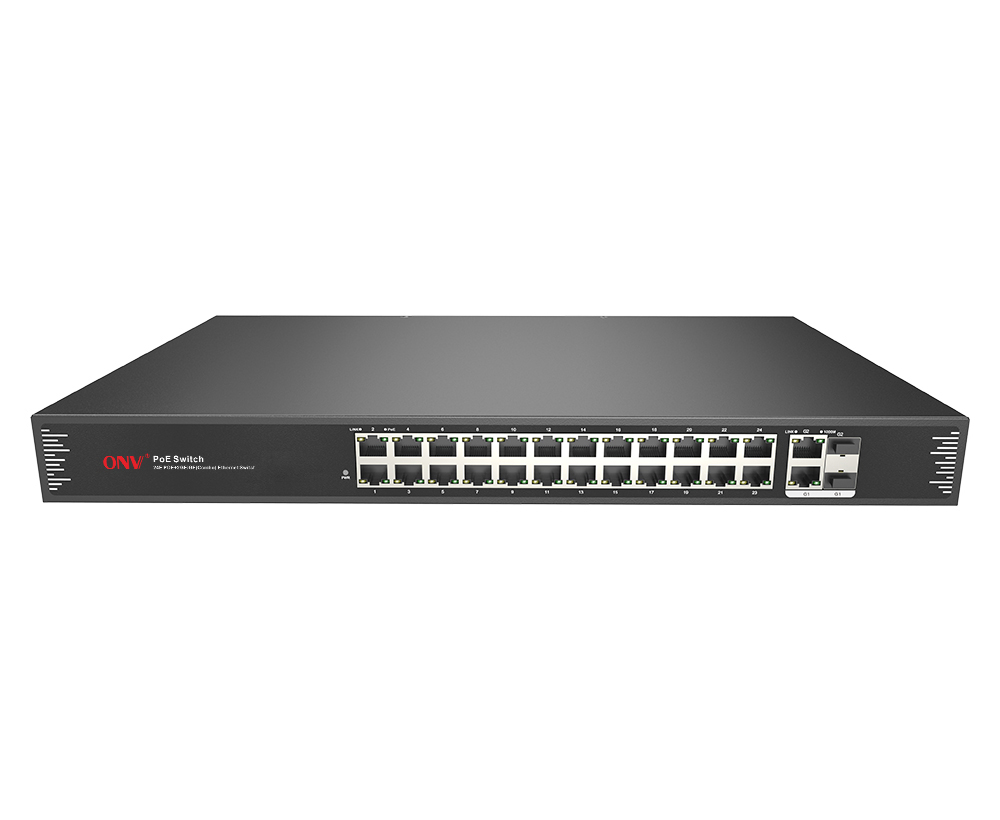

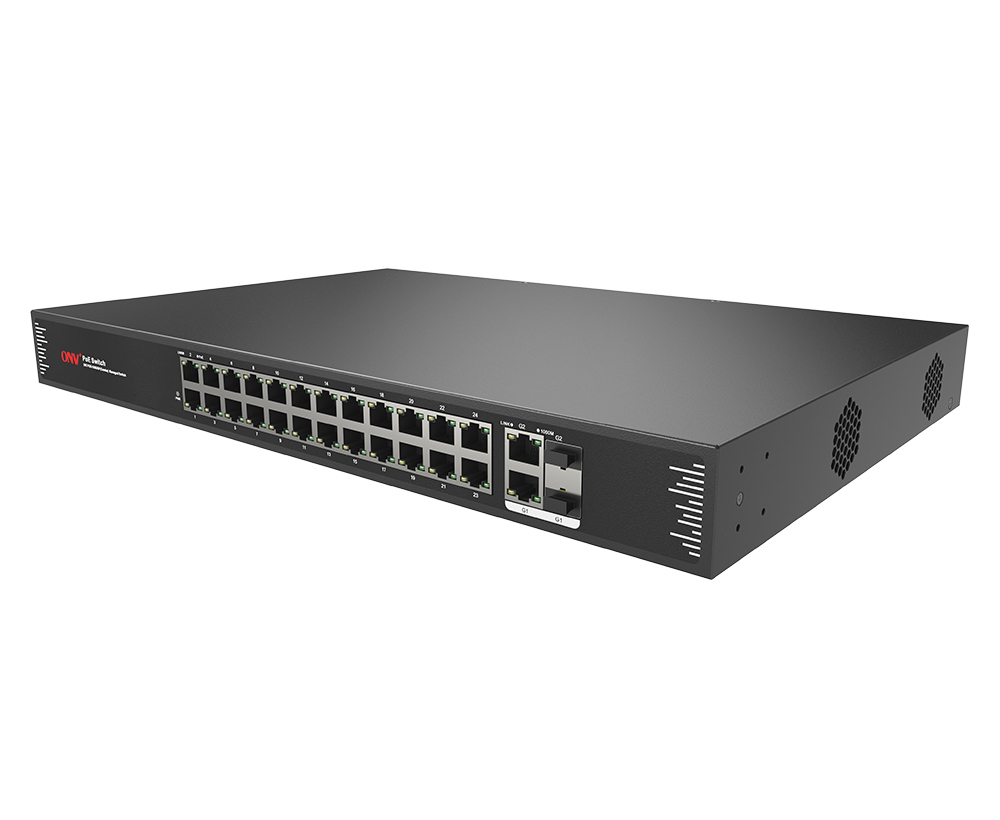

ONV-POE31024PFA系列是ONV自主研发的非网管PoE光纤交换机，具备24个百兆电口+2个千兆上联电口+2个千兆光电复用口，其中1-24个百兆端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出总功率为400W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、门禁可视对讲等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区、景点、商超、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
百兆接入，千兆光电上行
◇全系列支持“百兆以太网口+千兆网口/光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 24个10/100Base-TX RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达400W，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
设备稳定可靠，操作简单
◇ 主机低功耗设计，高强度镀锌钢材金属外壳，超强散热，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
◇ 即插即用，无需配置，简单方便。
◇ 支持桌面、1U-19寸机柜安装。
◇ 支持桌面、1U-19寸机柜安装。
产品尺寸规格
|
包装清单 |
物品名称 |
数量 |
单位 |
|
26口千兆上联POE光纤交换机（ONV-POE31024PFA） |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
五金安装套件（挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备信息 |
|
|
ONV-POE31024PFA |
非网管24个10/100M RJ45端口+2个10/100/1000M 上联RJ45端口+2个1000M 光电复用口，PoE光纤交换机，1-24口支持IEEE 802.3af/at PoE国际标准，内置400W电源，支持1U/19寸机柜安装。 |
|
ONV-POE31024PFA-at |
非网管24个10/100M RJ45端口+2个10/100/1000M 上联RJ45端口+2个1000M 光电复用口，PoE光纤交换机，1-24口支持IEEE 802.3af/at PoE国际标准，内置600W电源，支持1U/19寸机柜安装。 |
|
型号 |
ONV-POE31024PFA |
ONV-POE31024PFA-at |
|
固定端口 |
24个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T 上联RJ45端口 (Data) 2个1000M SFP光口插槽（复用） |
|
|
POE端口 |
1-24端口支持IEEE802.3af/at标准POE供电 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
|
网口特性 |
10/100BaseT（X）、10/100/1000BaseT自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
14.8Gbps （无阻塞） |
|
|
包转发率@64byte |
6.55Mpps |
|
|
MAC地址表 |
16K |
|
|
包转发缓存 |
4M |
|
|
巨型帧 |
9.6K |
|
|
双绞线传输 |
10BASE-TX ： Cat5 or later UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
供电引脚 |
默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-)，4芯供电 |
|
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
400W （AC100-240V） |
600W （AC100-240V） |
|
整机功耗 |
待机功耗：＜20W； 满载功耗：＜400W |
待机功耗：＜25W； 满载功耗：＜600W |
|
LED指示灯 |
电源指示灯 ：PWR（绿色）； 网络指示灯 ：Link，Link/Act（黄色）；PoE指示灯：PoE(绿色）；速率指示灯：1000M（绿色） |
|
|
配套电源 |

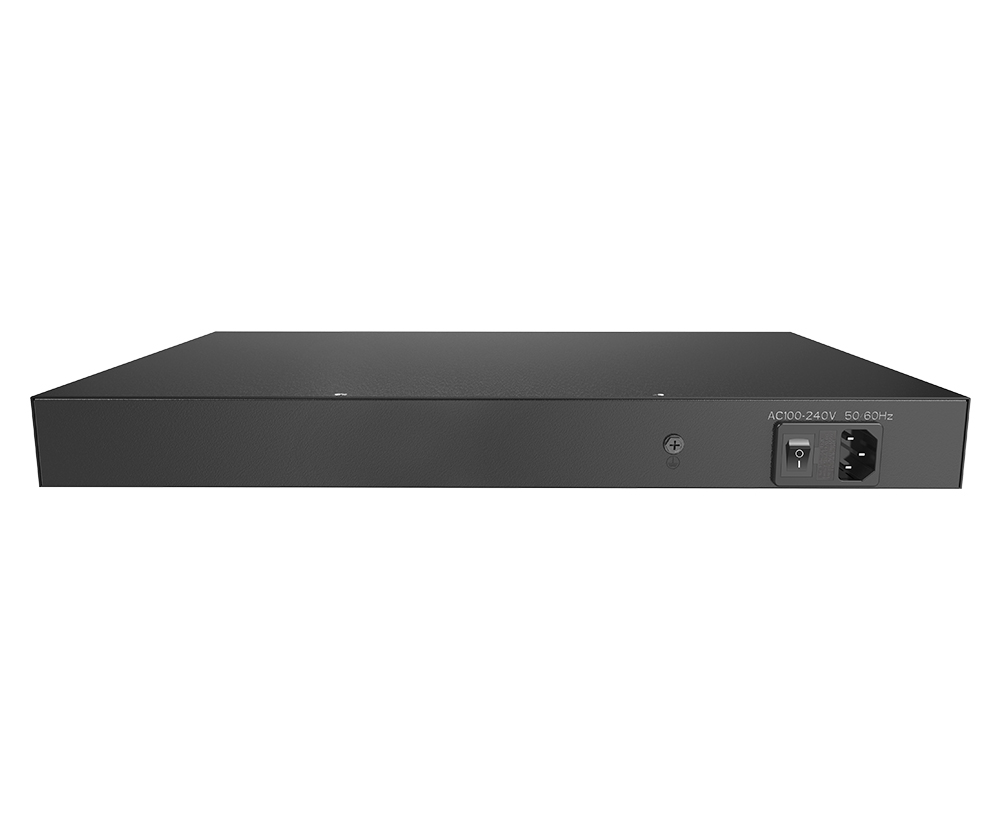

内置开关电源 AC：100～240V 50-60Hz 5.0A |
内置开关电源 AC：100～240V 50-60Hz 6.6A |
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
440*290*44.5mm |
440*290*44.5mm |
|
净重/毛重 |
＜3.2kg / ＜3.8kg |
＜4.0kg / ＜4.6kg |
|
安装方式 |
桌面式、壁挂式、1U/19寸机架式安装 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机3年，终身维护 |
|
