包装清单 |
物品名称 |
数量 |
单位 |
|
26口千兆上联网管POE交换机（ONV-POE31024PFM/at） |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
五金安装套件(挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。 |
|||
|
设备信息 |
|
|

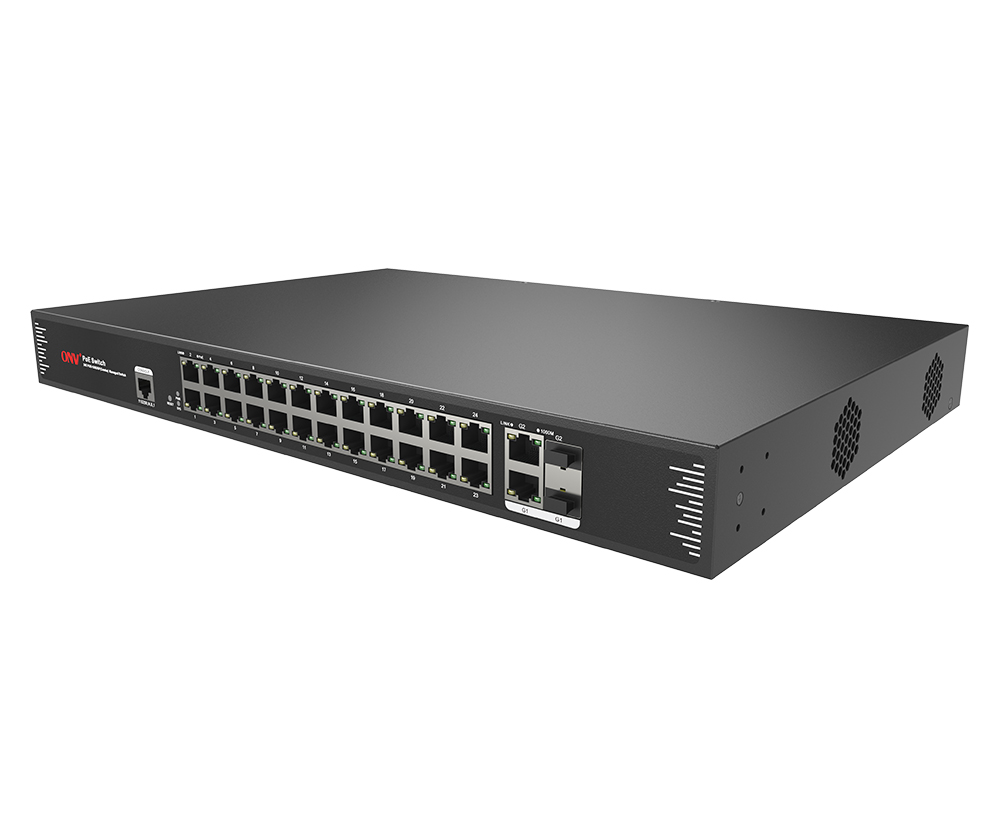

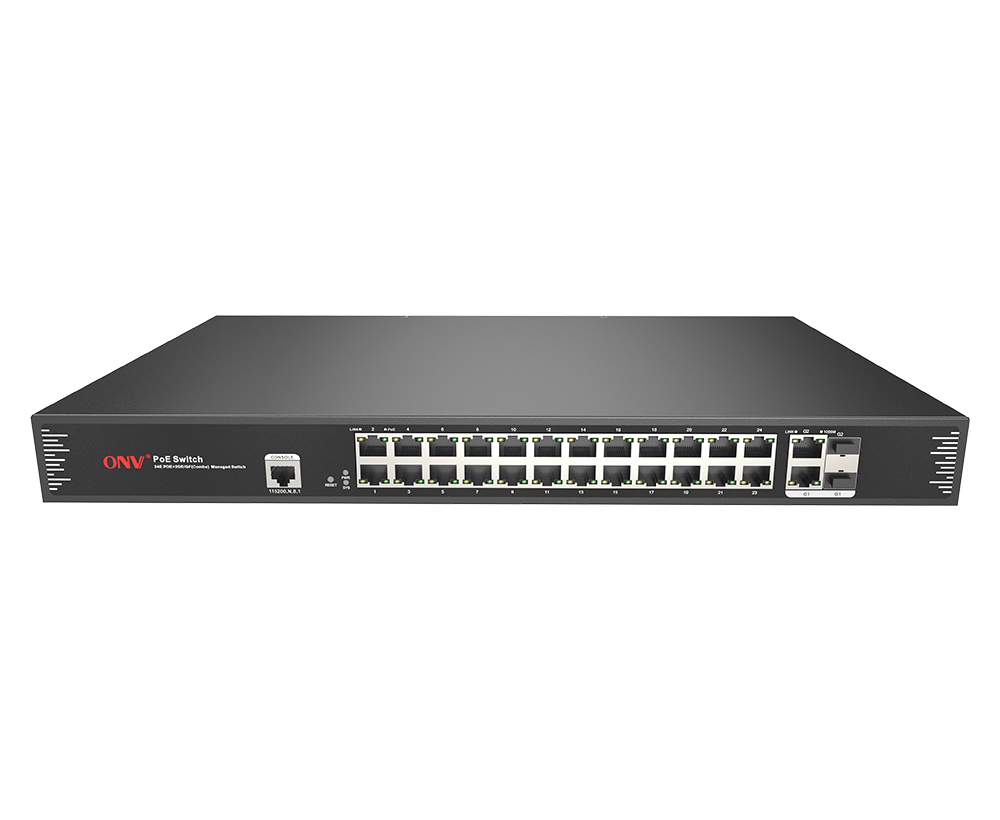

ONV-POE31024PFM |
L2网管型24个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M SFP光口插槽(复用),POE光纤交换机,1-24口支持IEEE 802.3af/at PoE国际标准，内置400W电源，支持1U/19寸机柜安装。 |
|
ONV-POE31024PFM-at |
L2网管型24个10/100M RJ45端口+ 2个10/100/1000M 上联RJ45端口+ 2个100/1000M SFP光口插槽(复用),POE光纤交换机,1-24口支持IEEE 802.3af/at PoE国际标准，内置600W电源，支持1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-POE31024PFM |
ONV-POE31024PFM-at |
|
固定端口 |
24个10/100Base-TX POE口（Data/Power） 2个10/100/1000Base-T 上联电口 (Data) 2个1000M SFP上联光口插槽(复用) (Data) |
|
|
POE端口 |
1-24端口支持IEEE802.3af/at标准POE供电 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX/FX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
|
网口特性 |
1-24口10/100BaseT（X）自动侦测，第25-26口10/100/1000BaseT自动侦测， 全/半双工MDI/MDI-X自适应 |
|
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
64Gbps （无阻塞） |
|
|
包转发率@64byte |
6.55Mpps |
|
|
MAC地址表 |
16K |
|
|
包转发缓存 |
4M |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光缆 |
多模 ：850nm 0～550M ， 单模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
|
|
供电引脚 |
默认1/2(+)，3/6(-)；可选订4/5(+)，7/8(-),4芯供电 |
|
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
400W （AC100-240V） |
600W （AC100-240V） |
|
整机功耗 |
待机功耗：＜18W；满载功耗：＜380W |
待机功耗：＜25W；满载功耗：＜600W |
|
LED指示灯 |
电源指示灯 ：PWR(绿色)； 数据指示灯：Link,Link/Act（黄色）；POE指示灯：PoE（绿色）；速率指示灯：SPD(绿色)； |
|
|
配套电源 |

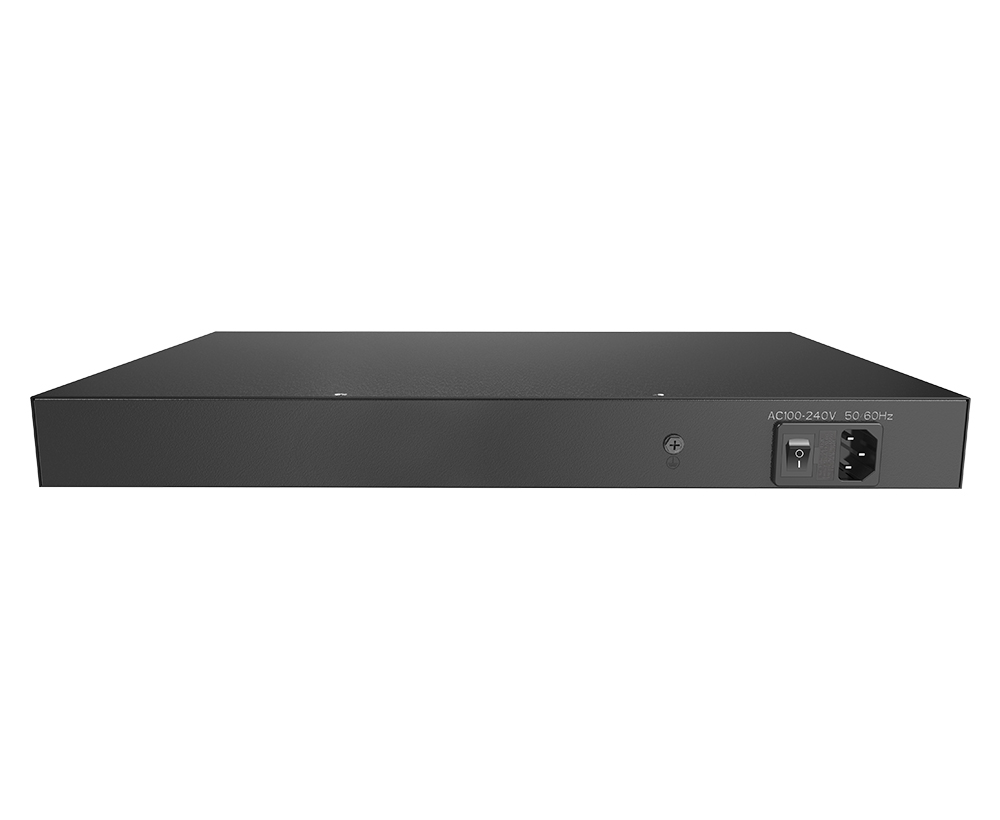

内置开关电源，AC：100～240V 50-60Hz 5.0A |
内置开关电源，AC：100～240V 50-60Hz 6.6A |
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
440*225*44mm |
|
|
净重/毛重 |
＜3.8kg / ＜4.3kg |
＜4.5kg / ＜5.0kg |
|
安装方式 |
桌面式、壁挂式、1U/19寸机柜式安装 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机3年，终身维护 |
|
|
业务特性 |
||
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps |
|
|
PoE管理 |
支持每端口PoE输出功率分配 支持每端口PoE工作状态显示 支持电源延迟启动 支持PoE 工作与时间调度 |
|
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持QinQ 配置 |
|
|
端口汇聚 |
支持LACP 支持手工聚合 支持最大13个聚合组，每个聚合组最大支持8个端口 |
|
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
组播 |
支持IGMP Snooping v1/v2/v3、最多支持64个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
|
镜像 |
支持基本端口的双向流量镜像 |
|
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR）
|
|
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 |
|
|
安全特性 |
支持端口隔离 支持端口广播风暴抑制 支持端口+MAC绑定，IP+MAC+端口的绑定功能 |
|
|
DHCP |
支持DHCP Relay 支持DHCP Client 支持DHCP Snooping |
|
|
管理与维护 |
支持WEB网管（支持HTTPS） 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 |
|
