1 方案背景

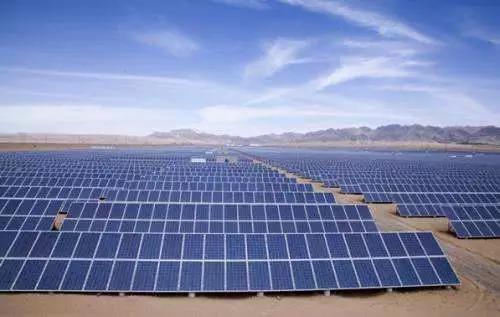

随着各国对可再生能源发展的重视,近年来,太阳能光伏应用成为世界新能源领域的一大亮点,光伏产业呈现出快速发展的势头。而光伏扶贫项目作为“十大精准扶贫工程”之一,上升到国家政策层面来推行。光伏扶贫不仅可以充分利用自然资源,也可以切实有效地改善贫困地区的经济面貌。
“通榆县茂阳新能源科技有限公司光光伏扶贫项目”建设中,安防传输领域主要以光网视6口千兆工业级网管交换机(ONV-IPS33064FM)、16口千兆管理型工业级光纤交换机(ONV-IPS33168FM)为核心安防传输设备。
2 项目特点

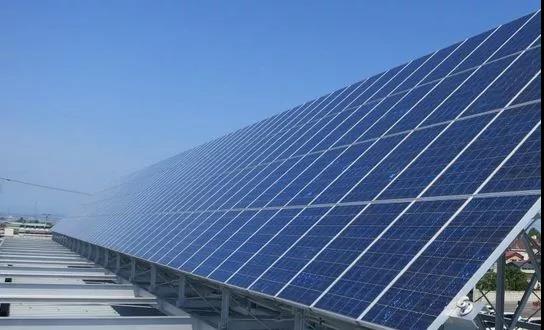

通榆县地处大兴安岭和长白山山脉之间,通榆县总人口为36万人,面积为8476平方公里,均匀海拔160m。年均匀气温6.6℃,极端最低气温-25.9℃,极端最高气温40.5℃,无霜期162天,年降雨量332.4mm。
光伏电站场址一般都在相对偏远的地方,面积大、自然环境和生活环境恶劣、运维人员少等因素,去趟现场往往要耗费比较大的时间成本、人力成本,给电站安全可靠运维带来一定困难。针对光伏电站规模化发展阶段的建设和运维中所存在的一系列问题,光网视提供的智能光伏电站监控系统解决方案可实现远程可视、可管、可控的集中式管理平台更是省下了人力物力,以实时的监控、统一的管理来大幅提升运维效率。

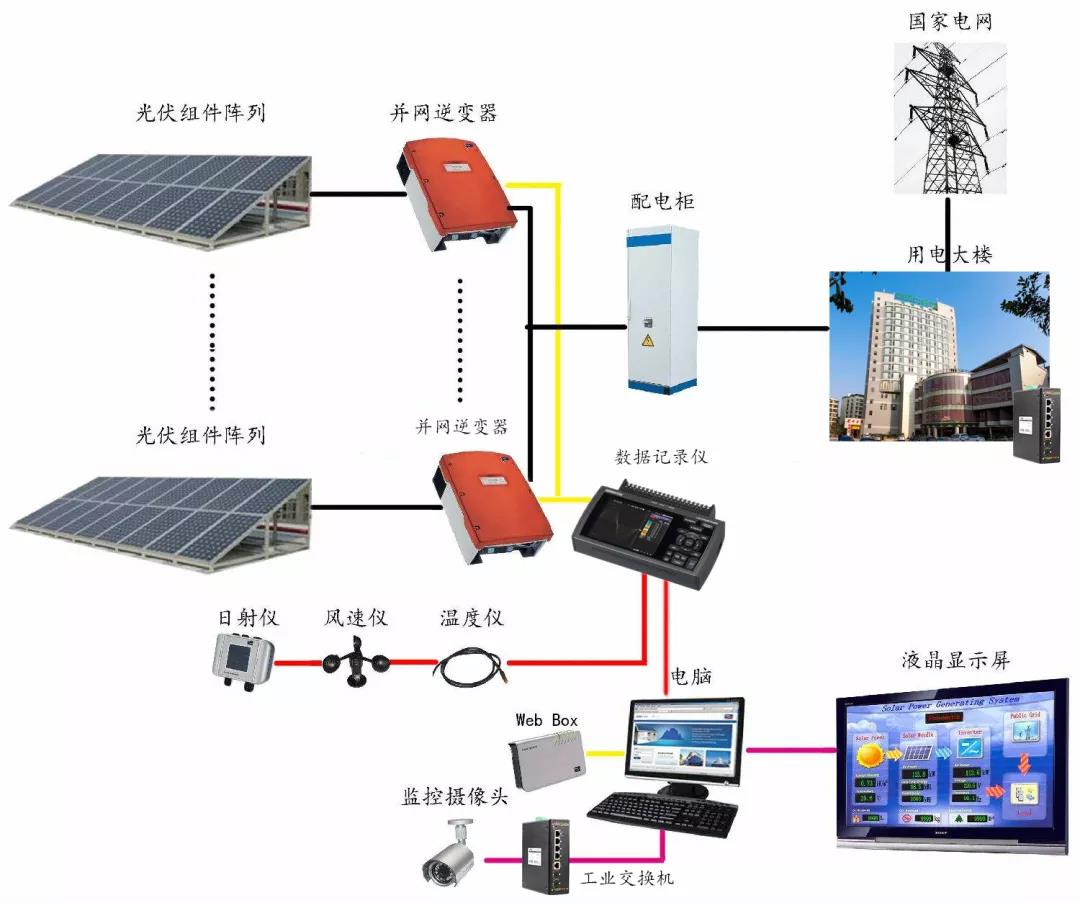

3 整体系统构架
1、拓扑架构:采用星型拓扑结构组网,局部主干路段采用环网冗余结构组网,增加网络可靠性,实施两层架构,简单拓扑增强系统稳定性;
2、带宽配置:接入层采用全千兆管理型工业以太网光纤交换机,搭建高带宽、高效益光传输链路;
3、链路介质:链路通信全部采用光纤与网线混编使用,接入层千兆光口上联,带宽保障,无干扰,易扩容;

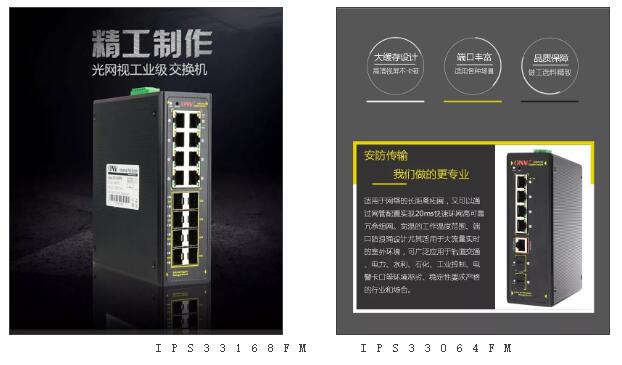

设备配置:接入层采用光网视6口千兆工业级网管交换机(IPS33064FM)、16口千兆管理型工业级光纤交换机(ONV-IPS33168FM)

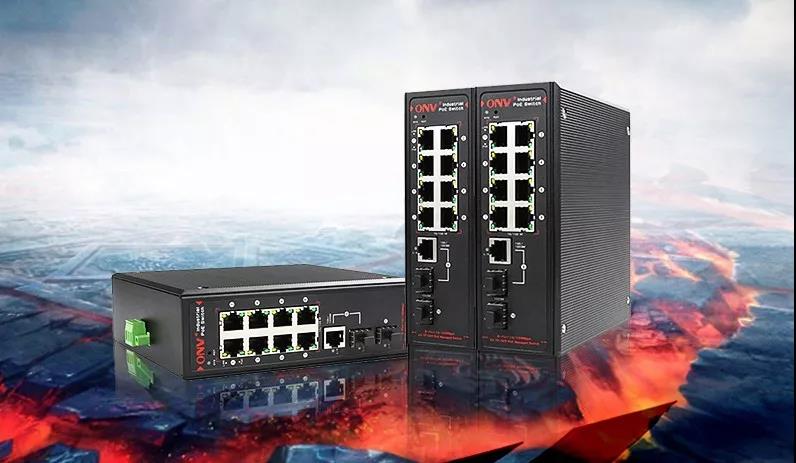

4 产品介绍
1、
① 8个10/100/1000M 铜缆RJ45端口+8个100/1000M SFP光口插槽;
② 4个10/100/1000M铜缆RJ45端口+2个100/1000M SFP光口插槽;
2、
①交换容量:256Gbps ; MAC地址:8K ;包转发缓存:6M;
②交换容量:128Gbps ; MAC地址:8K ;包转发缓存:4M;
3、支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持QinQ配置。
4、支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
5、支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
6、支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。

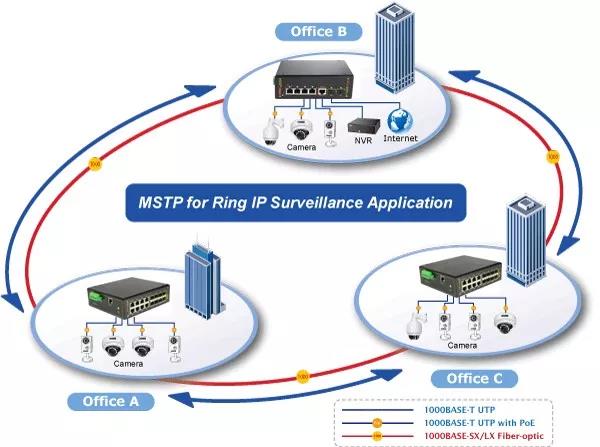

7、支持STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
8、支持G.8032 ERPS工业快速环网协议,可实现单环、相交环、相切环多种环冗余环网组网及配置。
9、支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
10、支持端口隔离;支持端口广播风暴抑制
11、支持端口+MAC绑定,IP+MAC+端口绑定功能
12、主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
13、设备完全符合CCC、CE、FCC、RoHS安规要求,使用安全可靠。
14、用户可通过电源指示灯(PWR)、端口状态指示灯(Link/Act)、PoE工作指示灯轻松了解设备工作状态。
15、双DC冗余电源接口(凤凰端子),支持35mm导轨式安装。
5、系统优势

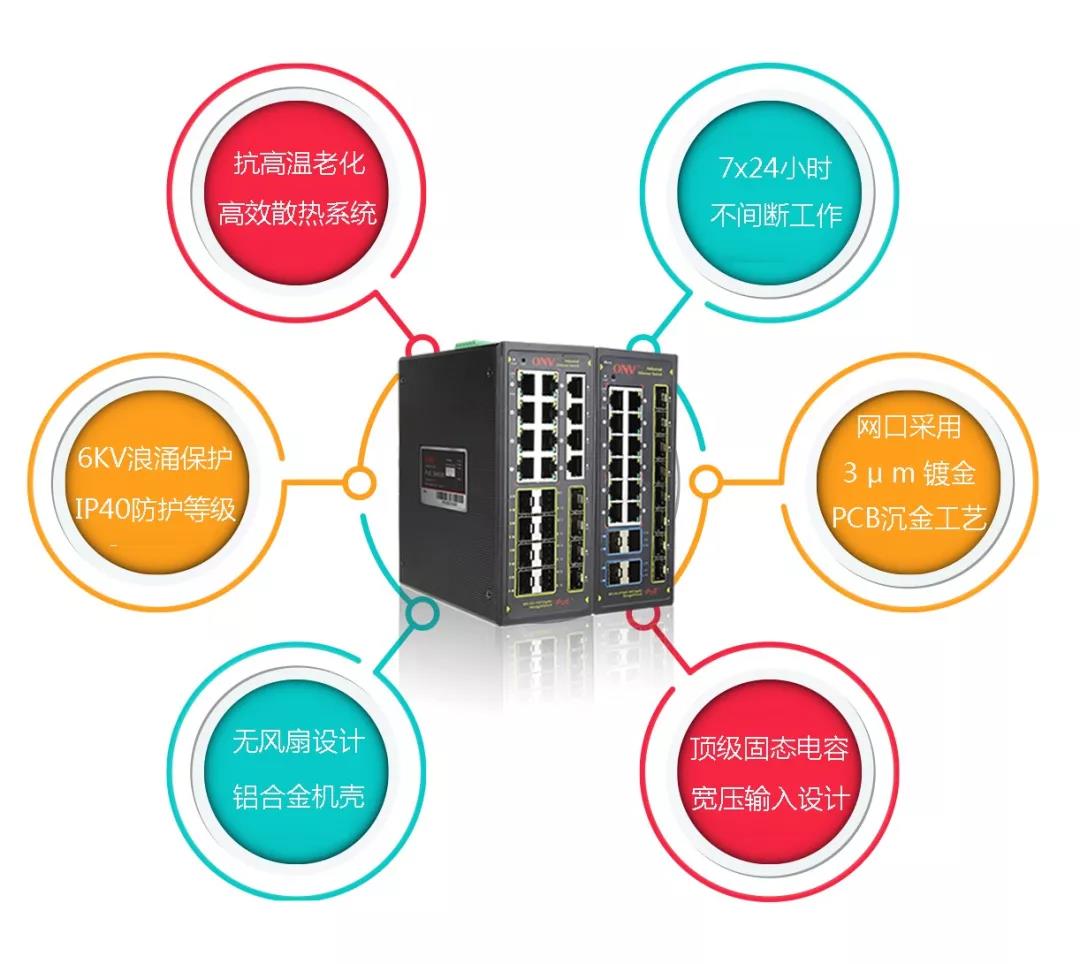

1、 工业级接入传输,高防护、高可靠
采用固态电容,无铅贴片工艺,具备8KV浪涌保护,宽温适应能力。PCB采用沉金工艺制作,降低不良率,提供信号可靠性,提供抗氧化能力,延长线路寿命;国内最先进无铅贴片、焊接、组装工艺,安全环保,耐高温能力强,提升设备抗震系数;电容选用高端钽电容,具备长寿命、耐高温、高准确度、不易燃、优良频率特性等;高效能满载开关电源,宽压输入(AC 100~240V, 50/60Hz),过流保护(内置熔断保险丝),6KV浪涌防护设计,高达25%的功率余量设计;采用铝合金型材金属机壳,IP40防护等级,更强防腐、防锈、抗干扰等性能;交换机网口均采用3μm镀金工艺,耐磨、抗氧化、易导电,减少网络卡顿,提高用户体验;满足7×24小时不间断工作需求。
2、环境规范:适用工业场景恶劣环境
工作温度:-40~80℃ ;储存温度:-40~80℃;相对湿度:5%~95%(无凝露);存放湿度:10%~95%,无冷凝;工作高度:海拔3000米(10,000ft);存储高度:海拔3000米(10,000ft)
3、安防专用“大缓存”智能调度流畅设计
杜绝视频卡顿,配置大缓存,存储转发机制保障数据安全可达线速转发效率,为高清视频传输保驾护航。
4.军工级专业通信芯片,高能力数据处理优势
通信采用美国Vitesset大背板、大缓存芯片方案,高稳定性,大吞吐量,低延迟,优异的流控策略。
