产品概述
ONV-IPS1008系列是ONV自主研发的百兆工业以太网交换机，专为满足工业领域和系统而设计，能在严苛的使用环境中长时间稳定运行。具备8个百兆以太网自适应电口，所有端口支持全线速转发。
ONV-IPS1008工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35年、超长5年质保，非管理机型，即插即用，无需配置，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 百兆快速以太网，全线速传输
◇ 全系列支持百兆以太网口，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（L/A）轻松了解设备工作状态。
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
8口百兆工业以太网交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS1005 |
非管理5个10/100M RJ45端口工业以太网交换机，支持双DC冗余电源输入，支持导轨式安装。 |
12V/12W |
|
ONV-IPS1008 |
非管理8个10/100M RJ45端口工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。 |
12V/12W |
|
说明：本产品默认不配套电源，如需选购，请参考配件产品信息。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业12W导轨电源 |
GWS-DP12-12 |
导轨型 12W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.5A 额定输出电压：DC 12V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.65A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS1005 |
ONV-IPS1008 |
|
端口特征 |
||
|
固定端口 |
5个10/100Base-TX RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子） 1个DC5521电源座 |
8个10/100Base-TX RJ45端口（Data） 2组V+，V- 冗余DC电源接口（5P凤凰端子） 1个DC5521电源座 |
|
网口特性 |
网口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) |
|
|
交换芯片参数 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
1.0Gbps(无阻塞） |
1.6Gbps(无阻塞） |
|
包转发率@64byte |
0.744Mpps |
1.19Mpps |
|
MAC地址表 |
1K |
|
|
包转发缓存 |
512K |
768K |
|
巨型帧 |
1536bytes |
|
|
LED指示灯 |
电源指示灯：PWR（绿色）；网络指示灯：Link（绿色） |
|
|
电源特征 |
||
|
工作电压 |
直流供电，DC12-48V超宽电压，5Pin工业凤凰端子和DC5521电源座组合，支持防反接保护 |
|
|
整机功耗 |
待机功耗：＜1W；满载功耗：＜3W |
待机功耗：＜2W；满载功耗：＜6W |
|
配套电源 |
无，可选购工业电源24V/24W，见配件信息表选购使用 |
|
|
物理规格参数 |
||
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
116*84*40mm |
|
|
净重/毛重 |
＜0.4kg / ＜0.5kg |
|
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN62368-1； RoHS； |
|
|
质保期 |
交换机5年，终身维护 |
|
产品概述
ONV-IPS3010FM系列是由ONV自主研发的二层网管工业光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持全线速转发。
ONV-IPS3010FM工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
ONV-IPS3010FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。
产品特点
n 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+千兆SFP光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 采用自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆网管工业光纤交换机 |
1 |
台 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
设备信息
建议电源功率
ONV-IPS3010FM
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。
24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS3010FM |
|
端口特征 |
|
|
固定端口 |
8个10/100/1000Base-T RJ45端口（Data） 2个100/1000Base-X SFP上联光口插槽 (Data) 1个Console RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
网口特性 |
1-8口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
20Gbps （无阻塞） |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4.1M |
|
巨型帧 |
10K |
|
CPU |
500M（HZ） |
|
DRAM |
1Gb |
|
FLASH |
128Mb |
|
LED指示灯 |
网络指示灯：Link G1-G8（黄色），光口指示灯：L/AG9-G10（绿色） 电源指示灯：PWR（绿色），系统指示灯：SYS（绿色） |
|
一键还原开关 |
有，按住复位开关10秒后松开，恢复出厂默认设置 |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜8W；满载功耗：＜15W |
|
输入电压与接口 |
12-48V DC宽电压（极限56V）；5Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源12V/24W或24V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
155*135*44mm |
|
净重/毛重 |
＜0.6kg / ＜0.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B；RoHS； |
|
质保期 |
交换机5年，终身维护 |
|
网管业务特性 |
|
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps,最大1Gbps 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能，支持IPV4静态路由/默认路由 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大5个聚合组，每个聚合组最大支持8个端口 |
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
工业级环网协议 |
支持G.8032(ERPS)，最多支持250个环，每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的 NMS平台化集群式管理（LLDP+SNMP） |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上 |

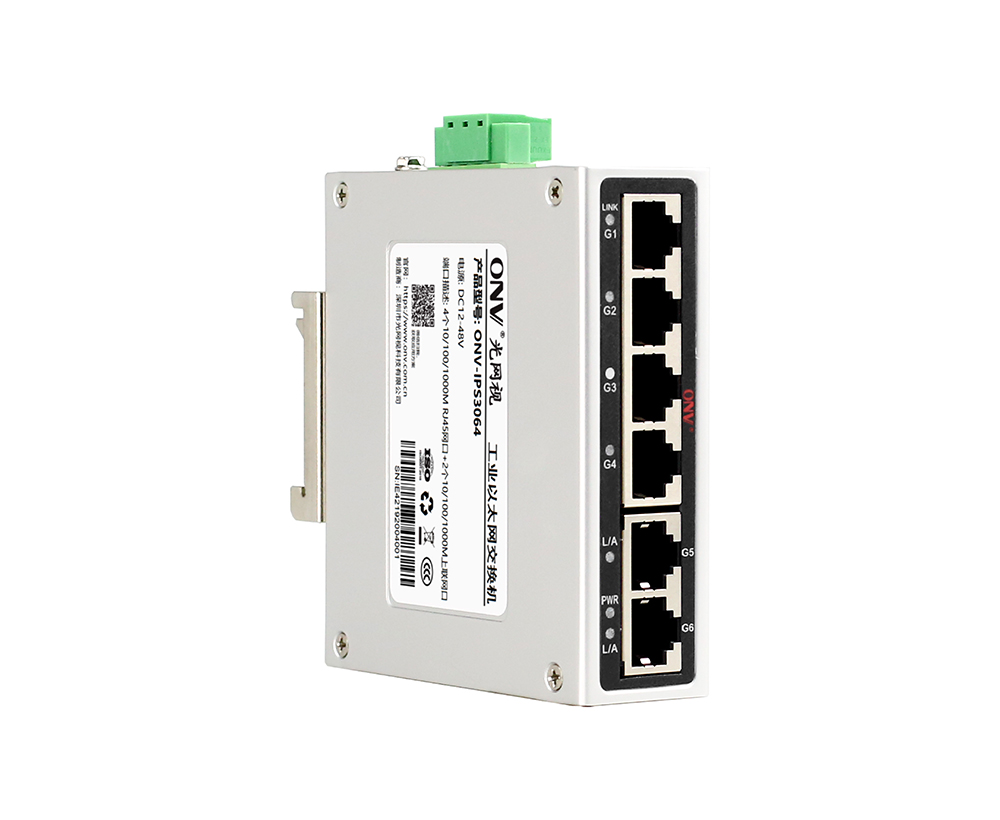

产品概述
ONV-IPS3006FM系列是由ONV自主研发的二层网管工业光纤交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持全线速转发。
ONV-IPS3006FM工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
ONV-IPS3006FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。
产品特点
n 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+千兆SFP光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 采用自主研发的电源，高冗余设计。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

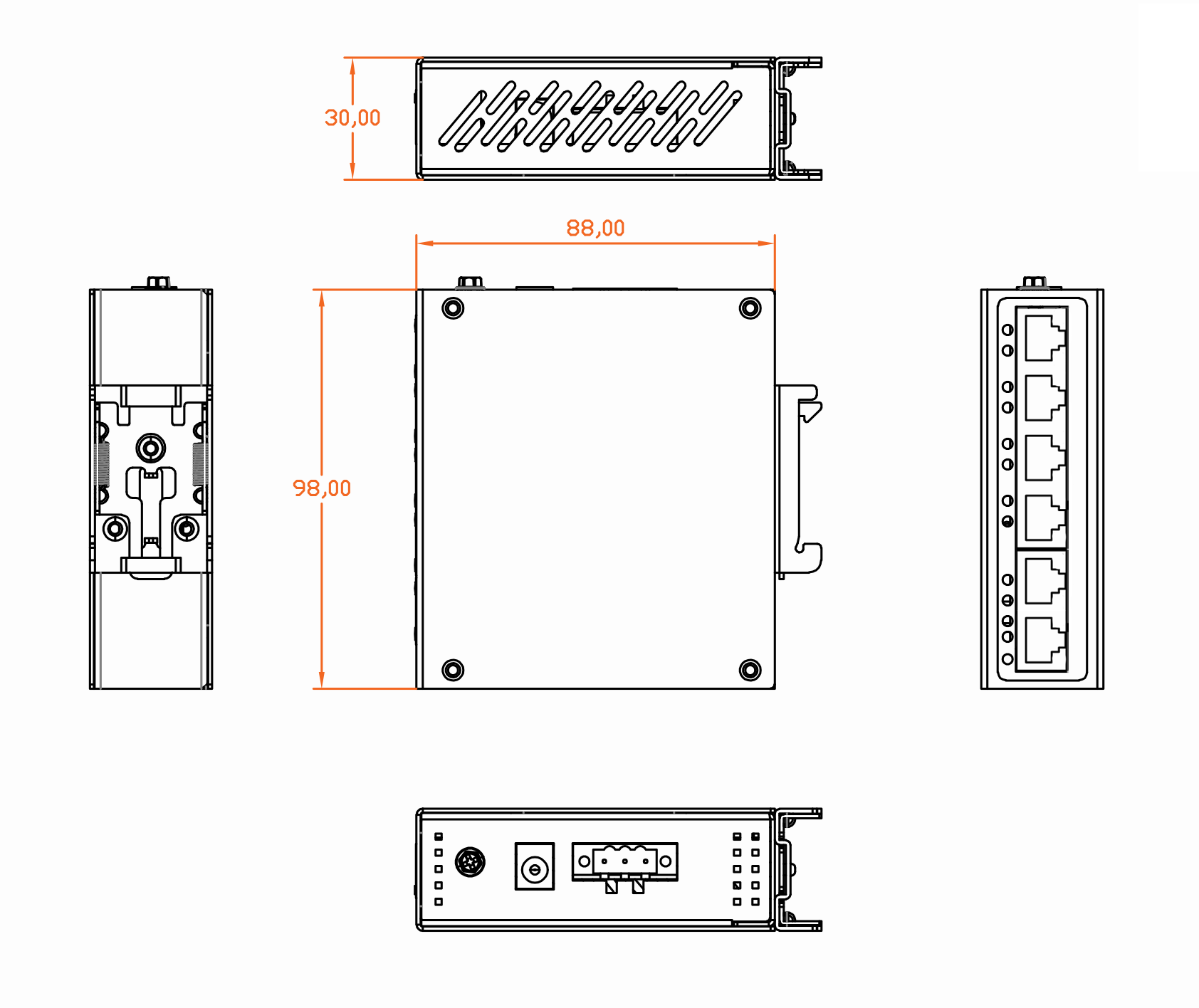

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口全千兆网管工业交换机 |
1 |
台 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
设备信息
建议电源功率
ONV-IPS3006FM
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。
24W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS3006FM |
|
端口特征 |
|
|
固定端口 |
4个10/100/1000Base-T RJ45端口（Data） 2个100/1000Base-X SFP上联光口插槽 (Data) 1个Console RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
网口特性 |
1-4口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
12Gbps （无阻塞） |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4.1M |
|
巨型帧 |
10K |
|
CPU |
500M（HZ） |
|
DRAM |
1Gb |
|
FLASH |
128Mb |
|
LED指示灯 |
网络指示灯：Link G1-G4（黄色），光口指示灯：L/AG5-G6（绿色） 电源指示灯：PWR（绿色），系统指示灯：SYS（绿色） |
|
一键还原开关 |
有，按住复位开关10秒后松开，恢复出厂默认设置 |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜6W；满载功耗：＜12W |
|
输入电压与接口 |
12-48V DC宽电压（极限56V）；5Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源12V/24W或24V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
155*135*44mm |
|
净重/毛重 |
＜0.6kg / ＜0.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B；RoHS； |
|
质保期 |
交换机5年，终身维护 |
|
网管业务特性 |
|
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps,最大1Gbps 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能，支持IPV4静态路由/默认路由 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大5个聚合组，每个聚合组最大支持8个端口 |
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
工业级环网协议 |
支持G.8032(ERPS)，最多支持250个环，每环最多支持250个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的 NMS平台化集群式管理（LLDP+SNMP） |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上 |
产品概述
ONV-IPS5108FM系列是由ONV自主研发的全千兆e网管工业光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持全线速转发。
ONV-IPS5108FM工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
ONV-IPS5108FM支持NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。
产品特点
▲ 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+千兆SFP光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
▲ 极致优化，极简应用
◇ 依据行业应用需求，摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。
◇ 支持本地平台、云平台+移动APP运维管理。
◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理。
◇ 支持远程升级，远程重启，恢复出厂设置。
◇ 支持实时故障告警，故障定位，自动派单。
▲ 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆e网管工业以太网光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备信息 |
建议电源功率 |
|
|
ONV-IPS5108FM |
e网管型工业全千兆交换机，8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，支持双路直流冗余电源（凤凰端子）输入，支持导轨式安装。 |
24W |
|
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。 |
||
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630-G |
工业级SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632-G |
工业级SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS5108FM |
|
端口特征 |
|
|
固定端口 |
8个10/100/1000Base-T RJ45端口（数据） 2个1000Base-X SFP上联光口插槽 (数据) 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
网口特性 |
1-8口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2 |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
20Gbps （无阻塞） |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2K |
|
LED指示灯 |
电源/系统指示灯 ：SYS(绿色)； 网络指示灯：Link（黄色）；光口指示灯：L/A（绿色） |
|
复位开关 |
长按6秒后松开，恢复出厂默认设置 短按2次（间隔1秒），切换为非管理状态 |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜8W；满载功耗：＜15W |
|
输入电压与接口 |
直流供电，DC12-48V超宽供电电压（极限56V），工规5P凤凰端子连接，支持防反接保护 |
|
配套电源 |
无，可选购工业电源12V/24W或24V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
155*135*44mm |
|
净重/毛重 |
＜0.65kg / ＜0.8kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS； |
|
质保期 |
交换机5年，终身维护 |
|
软件功能 |
|
|
端口管理 |
支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K个）, |
|
端口汇聚 |
支持静态聚合 |
|
环路保护 |
支持环路保护功能 |
|
组播 |
支持IGMP Snooping v1/v2、最多支持256个组播组 |
|
镜像 |
支持基本端口流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持优先级标记Mark/Remark |
|
安全特性 |
支持广播风暴抑制 支持端口限速 支持端口隔离 |
|
DHCP |
支持DHCP Snooping |
|
管理与维护 |
支持WEB网管（支持HTTPS） 支持一键还原 支持线缆状态检查 支持的NMS平台管理（本地平台/云平台） 支持手机APP移动端运维管理 |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; |
产品概述
ONV-IPS5064FM系列是由ONV自主研发的全千兆e网管工业光纤交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。所有端口支持全线速转发。
ONV-IPS5064FM工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
ONV-IPS5064FM支持NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。
产品特点
▲ 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+千兆SFP光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
▲ 极致优化，极简应用
◇ 依据行业应用需求，摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。
◇ 支持本地平台、云平台+移动APP运维管理。
◇ 可视化网络拓扑管理、VLAN划分、QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理。
◇ 支持远程升级，远程重启，恢复出厂设置。
◇ 支持实时故障告警，故障定位，自动派单。
▲ 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口全千兆e网管工业交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备信息 |
建议电源功率 |
|
|
ONV-IPS5064FM |
e网管型工业P全千兆以太网光纤交换机,4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，支持双DC冗余电源输入(1路DC，1路凤凰端子连接)，支持导轨式安装。 |
60W/120W |
|
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。 |
||
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630-G |
工业级SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632-G |
工业级SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS5064FM |
|
端口特征 |
|
|
固定端口 |
4个10/100/1000Base-T RJ45端口（数据） 2个1000Base-X SFP上联光口插槽 (数据) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。 |
|
网口特性 |
1-4口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2 |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
12Gbps （无阻塞） |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2K |
|
LED指示灯 |
电源/系统指示灯 ：SYS(绿色)； 网络指示灯：Link（黄色）；光口指示灯：L/A（绿色） |
|
复位开关 |
长按6秒后松开，恢复出厂默认设置 短按2次（间隔1秒），切换为非管理状态 |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜4W；满载功耗：＜8W |
|
输入电压与接口 |
直流供电，12-48DC宽电压（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源12V/24W或24V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
98*88*30mm |
|
净重/毛重 |
＜0.25kg / ＜0.35kg |
|
安装方式 |
桌面式、35mm DIN导轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS； |
|
质保期 |
交换机5年，终身维护 |
|
软件功能 |
|
|
端口管理 |
支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K个）, |
|
端口汇聚 |
支持静态聚合 |
|
环路保护 |
支持环路保护功能 |
|
组播 |
支持IGMP Snooping v1/v2、最多支持256个组播组 |
|
镜像 |
支持基本端口流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持优先级标记Mark/Remark |
|
安全特性 |
支持广播风暴抑制 支持端口限速 支持端口隔离 |
|
DHCP |
支持DHCP Snooping |
|
管理与维护 |
支持WEB网管（支持HTTPS） 支持一键还原 支持线缆状态检查 支持的NMS平台管理（本地平台/云平台） 支持手机APP移动端运维管理 |
|
系统要求 |
Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆; |
产品概述
ONV-IPS3128F系列全千兆工业光纤交换机，具备10个千兆以太网自适应电口+2个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS3128F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 千兆线速接入，千兆光口上行
◇ 提供10个10/100/1000Base-T RJ45端口，双千兆SFP光纤上联口，轻松实现高带宽长距离传输，方便用户灵活组网，满足各种场景组网需求
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
12口全千兆工业光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3128F |
非网管型工业全千兆交换机，配有10*10/100/1000M RJ45 端口，两个SFP光口插槽。支持双路直流冗余电源（凤凰端子）输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
SFP光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS3128F |
|
端口特征 |
|
|
固定端口 |
10个10/100/1000Base-T 上联RJ45端口（数据） 2个1000Base-X SFP光口插槽(数据) 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
网口特性 |
1-10口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
24Gbps(无阻塞） |
|
包转发率@64byte |
17.86Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
巨型帧 |
9.2K |
|
LED指示灯 |
电源指示灯 ：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色) |
|
电源特征 |
|
|
输入电压与接口 |
直流供电，DC12-48V超宽供电电压（极限56V），工规5P凤凰端子连接，支持防反接保护 |
|
整机功耗 |
待机功耗：＜8W；满载功耗：＜15W |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
155*135*44mm |
|
净重/毛重 |
＜0.6kg / ＜0.8kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP30 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
产品概述
ONV-IPS3108F系列是ONV自主研发的千兆工业光纤交换机，具备8个千兆以太网自适应电口+2个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS3108F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 全千兆接入，千兆双光口上行
◇ 提供8个10/100/1000Base-T RJ45端口，双千兆SFP光纤上联口，轻松实现高带宽长距离传输，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆工业以太网光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3108F |
非网管型工业全千兆交换机，配有8*10/100/1000M RJ45 端口，两个SFP光口插槽。支持双路直流冗余电源（凤凰端子）输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-IPS3108F |
|
端口特征 |
|
|
固定端口 |
2个1000Base-X SFP光口插槽（数据） 8*10/100/1000Base-TX RJ45端口（数据） 2组V+、V-冗余直流电源接口（5脚凤凰工业端子） |
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
网口特性 |
G1-G8电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.310BASE-T,IEEE802.3i10Base-T, IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
20Gbps(无阻塞） |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
巨型帧 |
9.2KB |
|
LED指示灯 |
电源指示灯: PWR (绿色), 网络指示灯: Link G1-G8 (黄色), 光口指示灯：G9-G10（绿色） |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜8W；满载功耗：＜15W |
|
输入电压与接口 |
直流供电，DC12-48V超宽供电电压（极限56V），工规5P凤凰端子连接，支持防反接保护 |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
155*135*44mm |
|
净重/毛重 |
＜0.6kg / ＜0.75kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防冲击） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
产品概述
ONV-IPS3108系列是ONV自主研发的千兆工业以太网交换机，具备10个千兆以太网自适应电口，所有端口支持全线速转发。
ONV-IPS3108工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 全千兆接入，千兆双电口上行
◇ 提供8个10/100/1000Base-T RJ45端口，双上联千兆电口，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆工业以太网交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3108 |
非网管型工业全千兆交换机，配有10*10/100/1000M RJ45 端口。支持双路直流冗余电源（凤凰端子）输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS3108 |
|
端口特征 |
|
|
固定端口 |
10*10/100/1000Base-TX上联 RJ45端口（数据） 2组V+、V-冗余直流电源接口（5脚凤凰工业端子） |
|
网口特性 |
G1-G10电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.310BASE-T,IEEE802.3i10Base-T, IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
20Gbps(无阻塞） |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
巨型帧 |
9.2KB |
|
LED指示灯 |
Power: PWR (绿色), 网络: Link G1-G10 (黄色), |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜6W；满载功耗：＜12W |
|
输入电压与接口 |
直流供电，DC12-48V超宽供电电压（极限56V），工规5P凤凰端子连接，支持防反接保护 |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
155*135*44mm |
|
净重/毛重 |
＜0.6kg / ＜0.8kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防冲击） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
产品概述
ONV-IPS3064FG系列是ONV自主研发的千兆工业光纤交换机，具备5个千兆以太网自适应电口和1个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS3064FG工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 千兆光电，快速以太网
◇ 千兆以太网电口+千兆SFP光纤上联口组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口全千兆工业以太网光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3064FG |
非网管型工业全千兆交换机，配有5*10/100/1000M RJ45 端口和1*SFP光口插槽。支持双路直流冗余电源输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-IPS3064FG |
|
端口特征 |
|
|
固定端口 |
5*10/100/1000Base-TX RJ45端口（数据） 1*1000Base-X上联SFP光纤端口（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。 |
|
网口特性 |
G1-G5电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
12 Gbps(无阻塞） |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2KB |
|
LED指示灯 |
功率: PWR (绿色),网络: Link G1-G6 (绿色), |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜3W；满载功耗：＜8W |
|
工作电压 |
直流供电，12-48V DC宽电压上电（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
98*88*30mm |
|
净重/毛重 |
＜0.2kg / ＜0.3kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
产品概述
ONV-IPS3064F系列是ONV自主研发的全千兆工业光纤交换机，具备4个千兆以太网自适应电口和2个千兆SFP光口插槽，所有端口支持全线速转发。
ONV-IPS3064F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 千兆光电，快速以太网
◇ 千兆以太网电口+双千兆SFP光纤上联口组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口全千兆工业以太网光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3064F |
非网管型工业全千兆光纤交换机，配有4*10/100/1000M RJ45 端口和2*个SFP光口插槽。支持双路直流冗余电源输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
型号 |
ONV-IPS3064F |
|
端口特征 |
|
|
固定端口 |
4个10/100/1000Base-TX RJ45端口（数据） 2个1000Base-X SFP光口插槽（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。 |
|
网口特性 |
G1-G4电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
12 Gbps(无阻塞） |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2KB |
|
LED指示灯 |
功率: PWR (绿色),网络: Link G1-G6 (绿色) |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜5W；满载功耗：＜8W |
|
工作电压 |
直流供电，12-48V DC宽电压上电（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
98*88*30mm |
|
净重/毛重 |
＜0.2kg / ＜0.3kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
产品概述

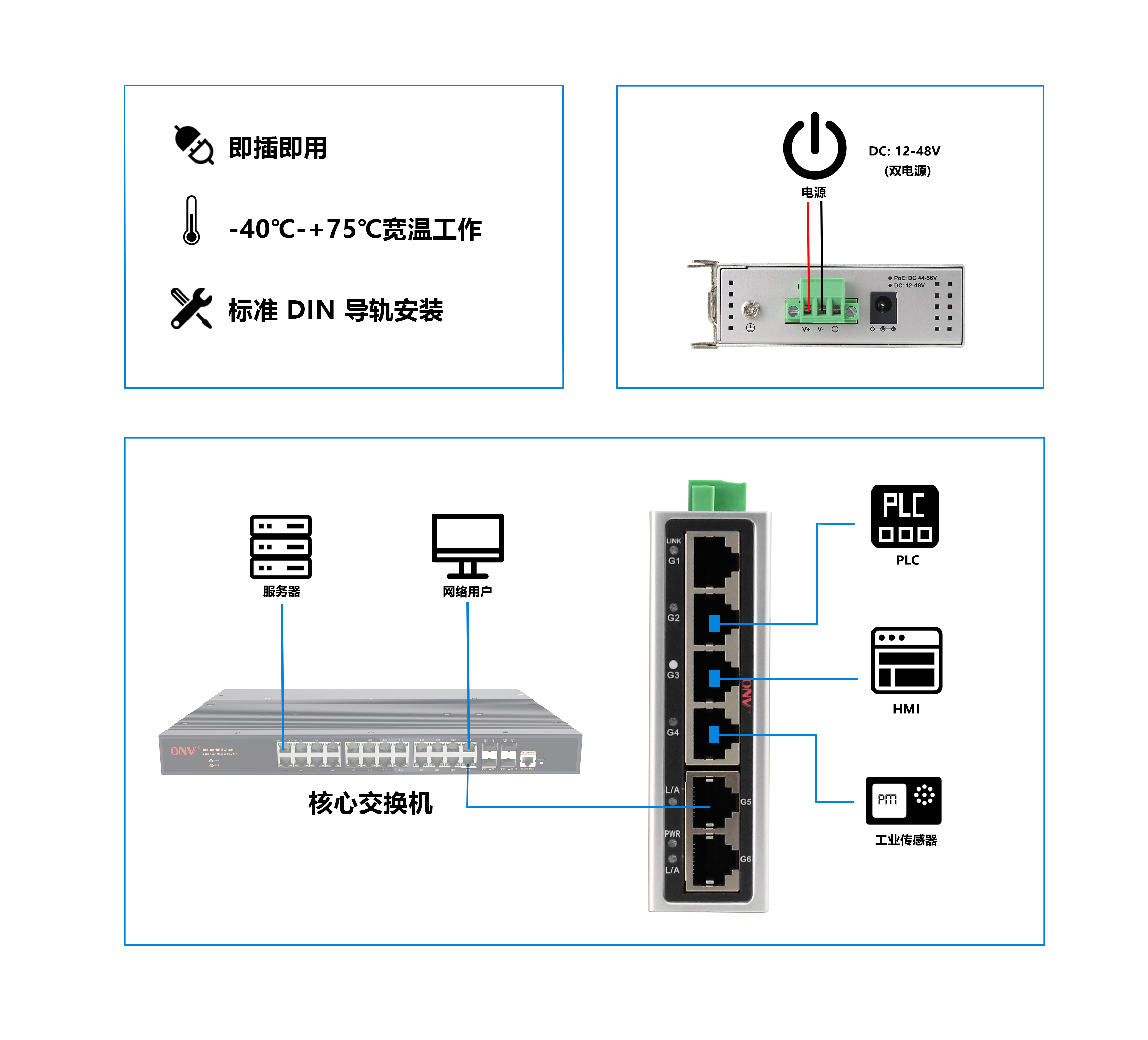

ONV-IPS3064 系列是ONV自主研发的千兆工业以太网交换机，具备6个千兆以太网自适应电口，所有端口支持全线速转发。
ONV-IPS3064工业以太网交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 全千兆接入，快速以太网
◇ 全千兆以太网口组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口千兆工业以太网交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3064 |
非网管型工业以太网交换机，配有6*10/100/1000M RJ45 端口。支持双路直流冗余电源输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-40℃—+70℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS3064 |
|
端口特征 |
|
|
固定端口 |
1*DC电源插座 6*10/100/1000Base-TX RJ45端口（数据） 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。 |
|
网口特性 |
G1-G6电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
16Gbps(无阻塞） |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2KB |
|
LED指示灯 |
功率: PWR (绿色), 网络: Link G1-G6 (黄色) |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜3W；满载功耗：＜6W |
|
工作电压 |
直流供电，12-48VDC宽电压（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
98*88*30mm |
|
净重/毛重 |
＜0.2kg / ＜0.3kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
产品概述

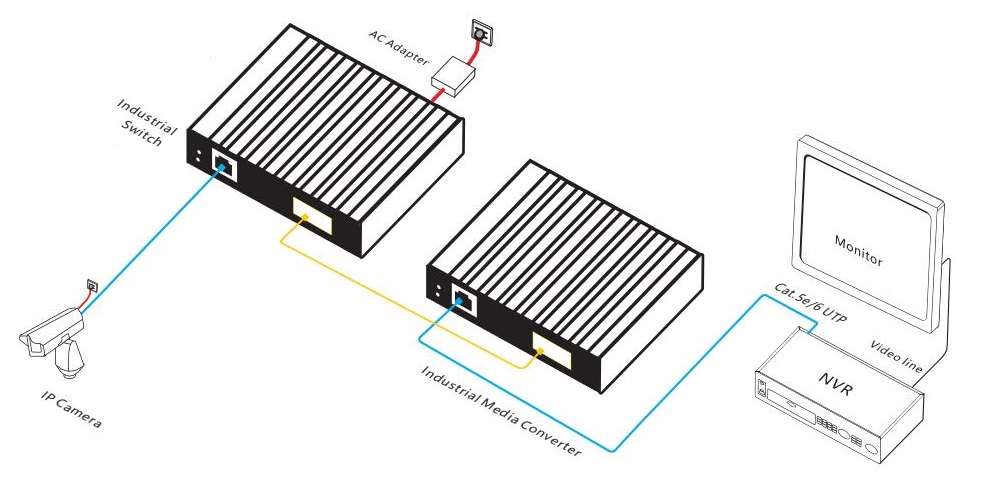

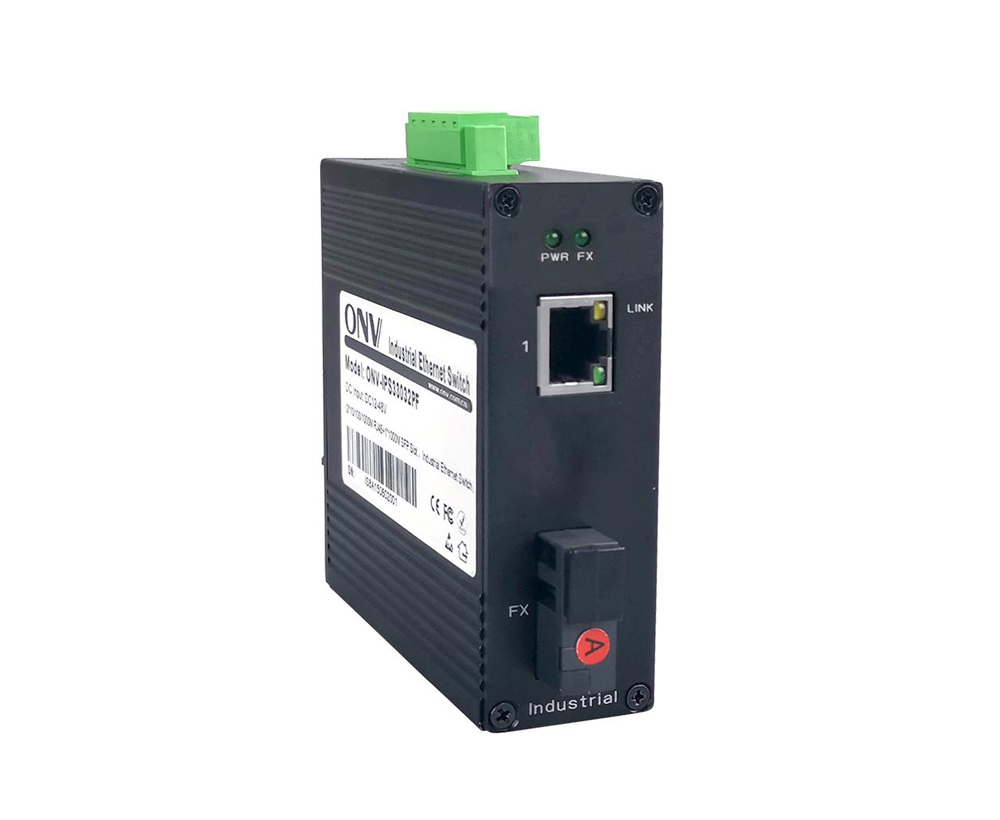

ONV-IPS3032F系列是ONV自主研发的千兆工业光纤交换机，包含单纤单模ONV-IPS3032F-A和ONV-IPS3032F-B产品，具备2个千兆以太网自适应电口+1个千兆SC光纤接口，所有端口支持全线速转发。
ONV-IPS3032F工业以太网光纤交换机具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到 IP30、支持双冗余供电、低功耗无风扇散热技术、超长 5 年质保，使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景，组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 千兆光电，快速以太网
◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、轻松了解设备工作状态。

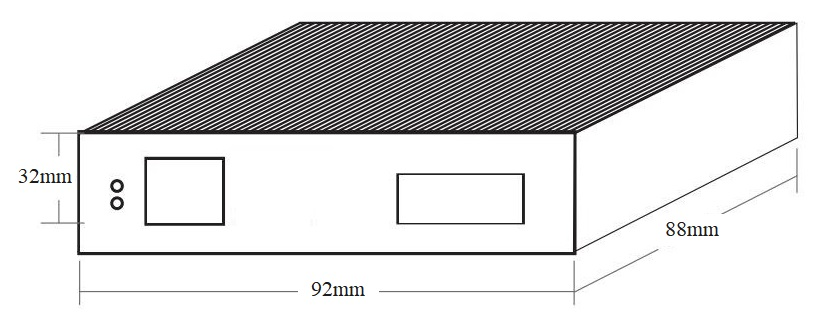

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
3口千兆工业光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS3032F |
非网管型工业光纤交换机，配有2*10/100/1000M RJ45 端口和 1*1.25G SC 端口（1310nm/20km 单模双光纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。 |
24W |
|
ONV-IPS3032F-A |
非网管型工业光纤交换机，配有2*10/100/1000M RJ45端口和1*1.25G上行SC端口（1310nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。 |
24W |
|
ONV-IPS3032F-B |
非网管型工业光纤交换机，配有2*10/100/1000M RJ45端口和 1*1.25G上行SC 端口（1550nm/20km 单模单纤模块）。支持双路直流冗余电源输入和 DIN 导轨安装。 |
24W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-AP24-12 |
桌面型 24W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 12V 2A 工作温度：-20℃—+65℃ |
只 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS3032F ONV-IPS3032F-A/B |
|
端口特征 |
|
|
固定端口 |
2个10/100/1000Base-TX RJ45端口（Data） 1个1.25G上联SC光口 (Data) 1组DC5521电源插座，1组V+，V- （3P凤凰端子）DC电源接口 冗余双电源接口，支持防反接保护。 |
|
网口特性 |
1-2口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
默认配套光模块为单模双纤20km,SC接口 |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
12 Gbps(无阻塞） |
|
包转发率@64byte |
8.93 Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
2M |
|
巨型帧 |
9216 bytes |
|
LED指示灯 |
功率：PWR（绿色），网络：Link 1-2（黄色），光纤端口：G3（绿色） |
|
电源特征 |
|
|
整机功耗 |
待机功耗：＜3W；满载功耗：＜5W |
|
工作电压 |
直流供电，12-48V DC宽电压上电（极限56V）；1*DC5521插座 1*3Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源24V/24W或12V/24W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
98*88*30mm |
|
净重/毛重 |
＜0.2kg / ＜0.3kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS； |
|
质保期 |
交换机5年，终身维护 |
在线客服
