产品概述

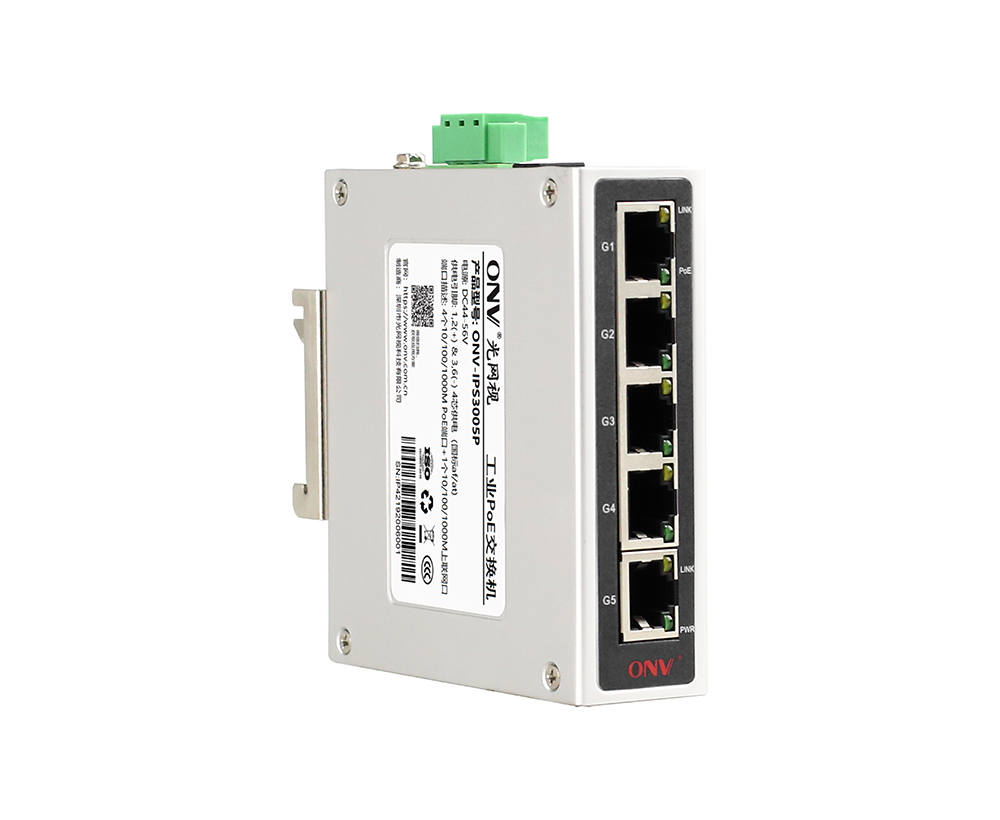

ONV-IPS3005P 系列是ONV自主研发的千兆工业PoE交换机，具备5个千兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  千兆光电，快速以太网

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100/1000Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

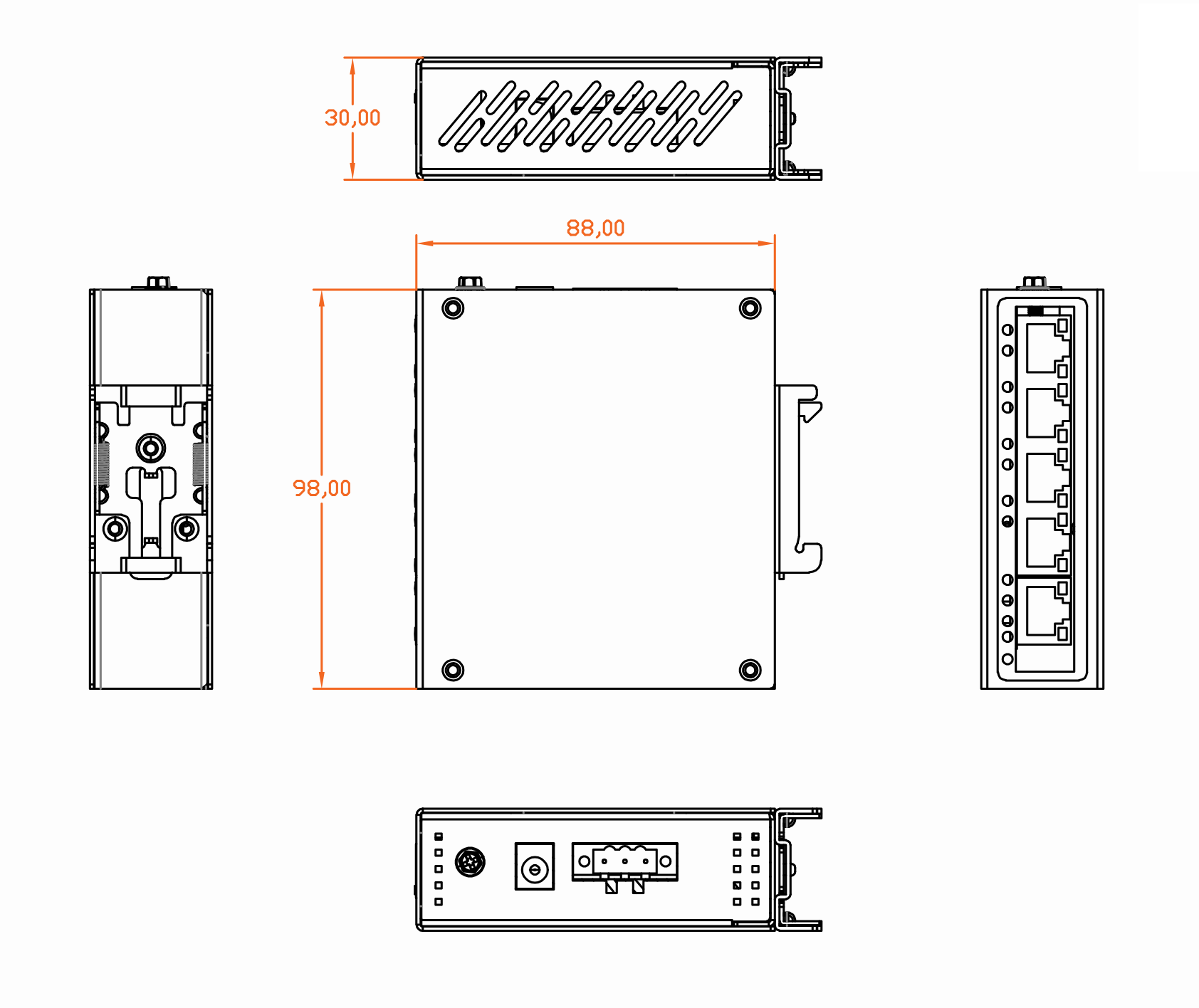

产品尺寸规格







包装清单

包装清单	物品名称	数量	单位
	5口千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS3005P	非网管型工业 PoE 光纤交换机，配有5*10/100/1000M   RJ45 端口。端口 1-4 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
120W电源适配器	GWS-AP120-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 52V 2A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业120W导轨电源	GWS-DP120-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/662086e009845.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10028 [hits] => 556 [createtime] => 1713407595 [updatetime] => 1716530098 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1274.html [xinghao] => ONV-IPS3005P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662086e4e7f9c.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/662086e99c5c8.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/662086edda2b6.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/662086f1e0dd5.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/662086f5e2a3b.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS3005P
端口特征
固定端口	1*DC电源插座 1*10/100/1000Base-TX   RJ45端口（数据） 4*10/100/1000Base-TX   PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（3脚凤凰工业端子）
网口特性	1-5电口支持10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12 Gbps(无阻塞）
包转发率@64byte	8.93 Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9216 bytes
LED指示灯	Power: PWR (绿色),   Network: Link G1-G5 (黄色), PoE: G1-G4 (绿色)
PoE与电源特征
POE端口	1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/662086fe23271.pdf|ONV-IPS3005P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [1] => Array ( [id] => 1273 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口百兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1064P 系列是ONV自主研发的百兆工业PoE交换机，具备6个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

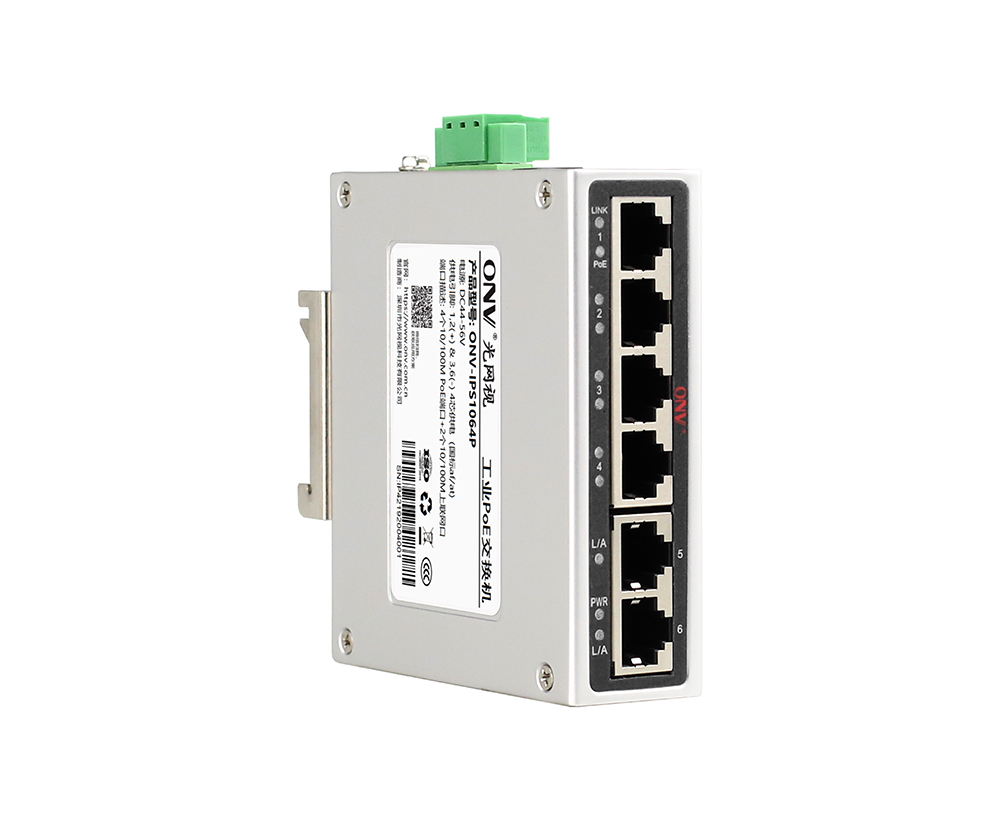

ONV-IPS1064P 系列是ONV自主研发的百兆工业PoE交换机，具备6个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 百兆以太网口组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

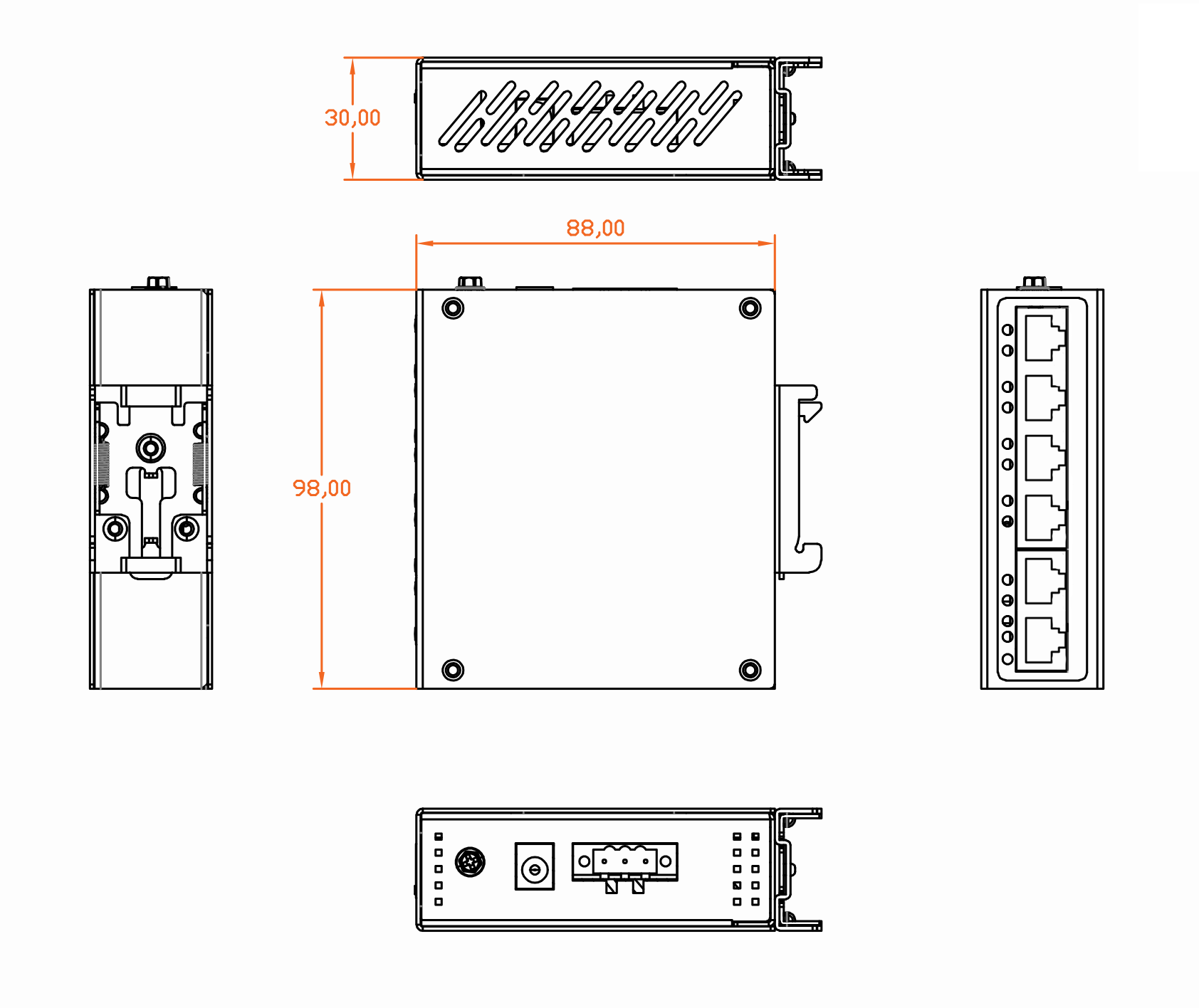

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	6口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1064P	非网管型工业 PoE 光纤交换机，配有6*10/100M   RJ45 端口。端口 1-4 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	60W/120W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC100V~240V 50-60Hz, 2.0A 额定输出电压：DC 52V 2A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP120-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1.5A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/662085ce58415.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10027 [hits] => 493 [createtime] => 1713407252 [updatetime] => 1716530124 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1273.html [xinghao] => ONV-IPS1064P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662085d39d9fd.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/662085d75174b.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/662085dc6e403.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/662085e0ae2a8.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/662085e506d56.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1064P
端口特征
固定端口	1*DC电源插座 2*10/100Base-TX   RJ45端口（数据） 4*10/100Base-TX   PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（3脚凤凰工业端子）
网口特性	1-6电口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5   UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.6Gbps(无阻塞）
包转发率@64byte	0.89Mpps
MAC地址表	2K
包转发缓存	768K
巨型帧	2048bytes
LED指示灯	Power: PWR (绿色), Network: Link 1-4 (黄色), PoE: PoE 1-4 (绿色)
PoE与电源特征
POE端口	1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜60W，at＜120W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第   15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/662085ee2cc92.pdf|ONV-IPS1064P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [2] => Array ( [id] => 1272 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 3口百兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1032PF系列是ONV自主研发的百兆工业PoE光纤交换机，包含单纤单模ONV-IPS1032PF-A和ONV-IPS1032PF-B产品，具备2个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

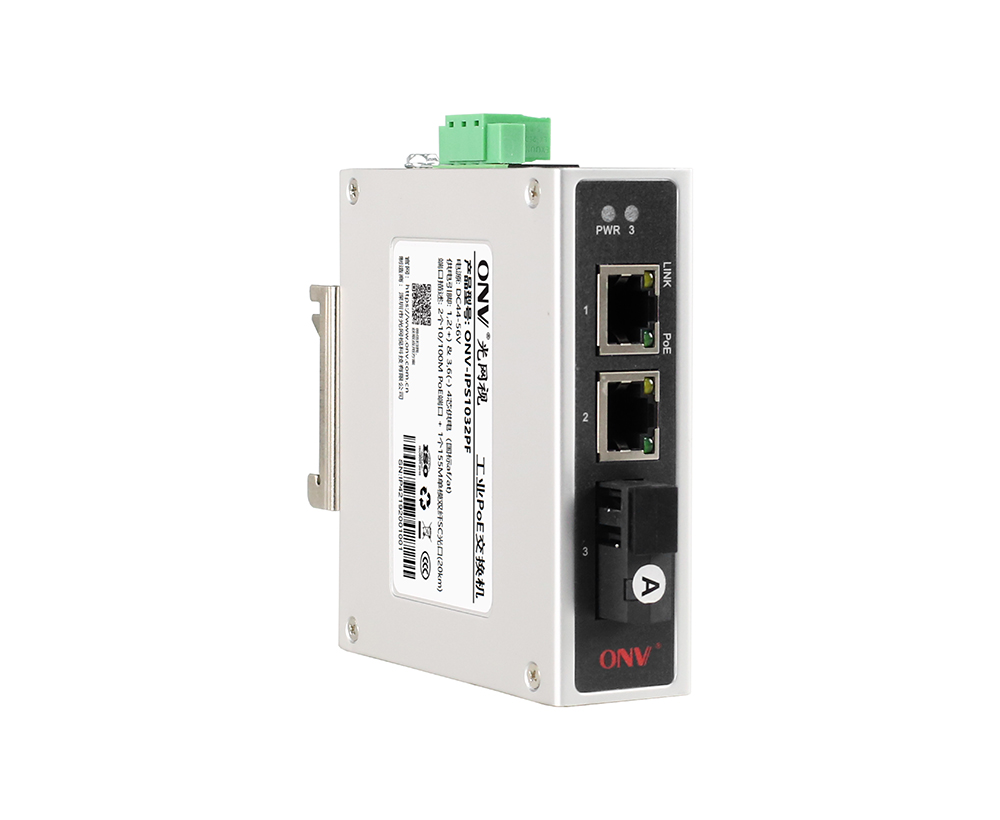

ONV-IPS1032PF系列是ONV自主研发的百兆工业PoE光纤交换机，包含单纤单模ONV-IPS1032PF-A和ONV-IPS1032PF-B产品，具备2个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-2口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 1-2个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

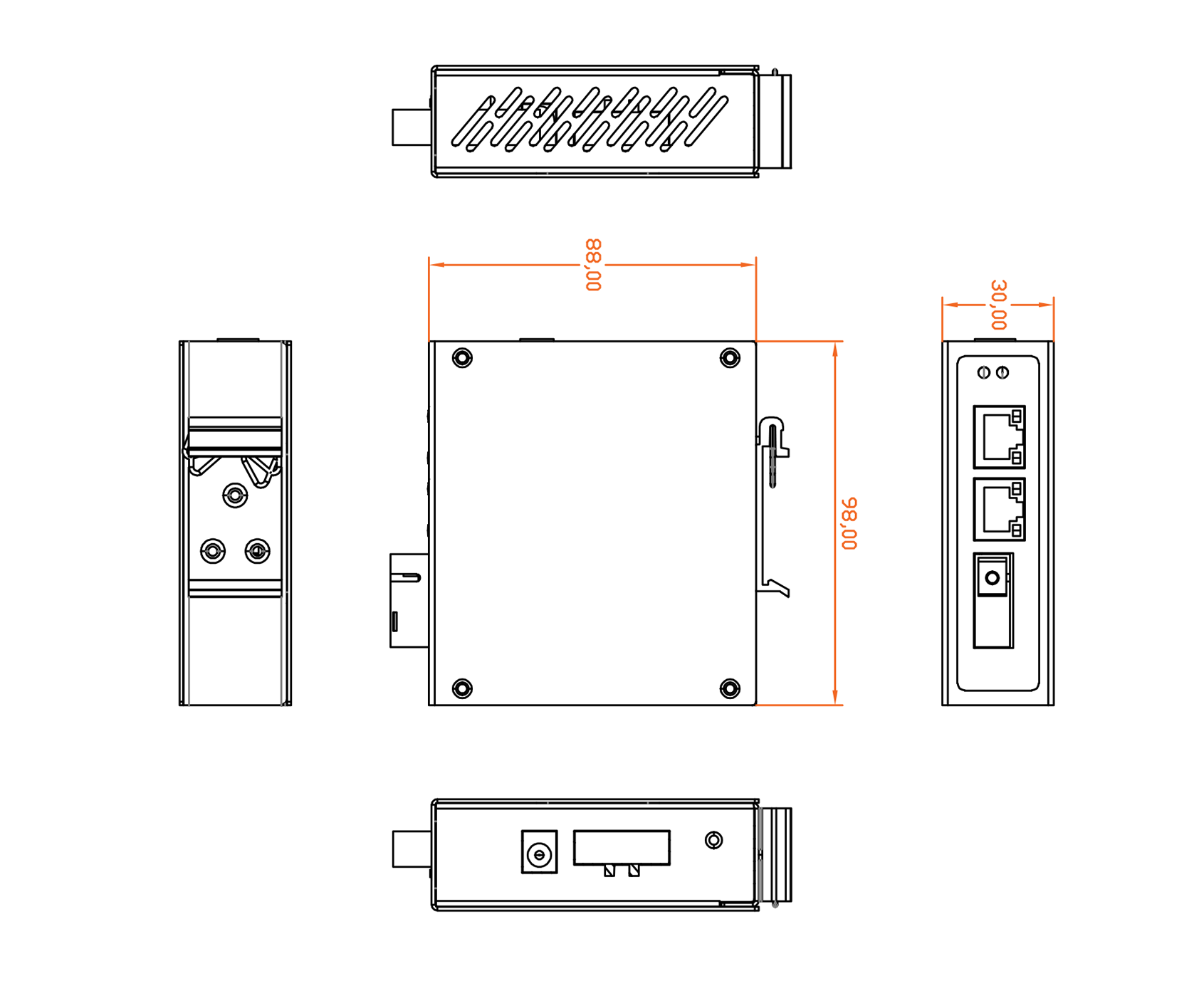

产品尺寸规格





包装清单

包装清单	物品名称	数量	单位
	3口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1032PF	非网管型工业 PoE 光纤交换机，配有2*10/100M   RJ45 端口和 1*155M SC 端口（1310nm/20km   单模双光纤模块）。端口 1 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
ONV-IPS1032PF-A	非网管型工业PoE光纤交换机，配有2*10/100M RJ45端口和1*155M上行SC端口（1310nm/20km   单模单纤模块）。端口 1 -2支持 IEEE 802.3 af/a   PoE标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
ONV-IPS1032PF-B	非网管型工业 PoE光纤交换机，配有2*10/100M   RJ45端口和 1*155M上行SC 端口（1550nm/20km 单模单纤模块）。端口1-2支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
36W电源适配器	GWS-AP36-52	桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃	只
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
工业36W导轨电源	GWS-DP36-48	导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202404/6620846d08585.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10026 [hits] => 345 [createtime] => 1713406973 [updatetime] => 1716530142 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1272.html [xinghao] => ONV-IPS1032PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662084732998e.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6620847706f5e.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6620847b2a39a.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6620847fc8dad.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/6620848482122.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1032PF ONV-IPS1032PF-A/B
端口特征
固定端口	2个10/100Base-TX POE口（Data/Power） 1个155M上联SC光口 (Data) DC44-56V, 3P 工业凤凰端子，支持防反接保护。
网口特性	2口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5   UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模   ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模   ——工作波长：1310nm，传输距离：0～40KM； 工作波长：   1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.45Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率：PWR（绿色），网络：Link 1-2（黄色），PoE：PoE 1-2（绿色） 光纤端口：3（绿色）
PoE与电源特征
POE端口	1-2口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：＜60W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第   15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/6620849f920b5.pdf|ONV-IPS1032PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 2 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [3] => Array ( [id] => 1271 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 2口百兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1021PF系列，包含单纤单模ONV-IPS1021PF-AONV-IPS1021PF-B，是ONV自主研发的百兆工业PoE光纤交换机，具备1个百兆以太网自适应电口+1个百兆SC光纤接口，其中1口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

产品概述

ONV-IPS1021PF系列，包含单纤单模ONV-IPS1021PF-AONV-IPS1021PF-B，是ONV自主研发的百兆工业PoE光纤交换机，具备1个百兆以太网自适应电口+1个百兆SC光纤接口，其中1口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 1个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

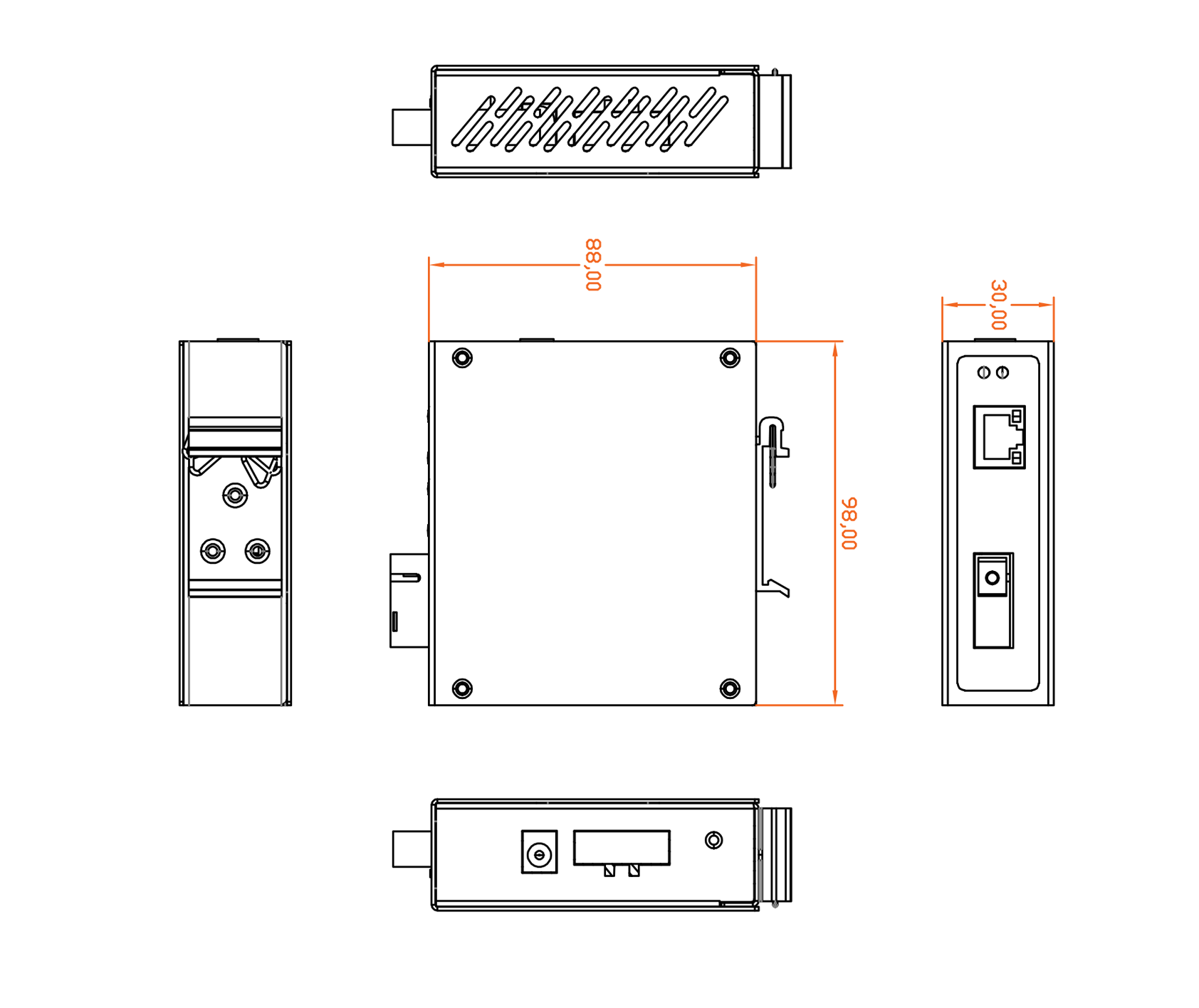

产品尺寸规格









包装清单

包装清单	物品名称	数量	单位
	2口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1021PF	非网管型工业 PoE 光纤交换机，配有 1*10/100M   RJ45 端口和 1*155M SC 端口（1310nm/20km   单模双光纤模块）。端口 1 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	24W/36W
ONV-IP1021PF-A	非网管型工业PoE光纤交换机，配有1*10/100M RJ45端口和1*155M上行SC端口（1310nm/20km   单模单纤模块）。端口 1 支持 IEEE 802.3 af/a   PoE标准。支持双路直流冗余电源输入和 DIN 导轨安装。	24W/36W
ONV-IP1021PF-B	非网管型工业 PoE光纤交换机，配有 1*10/100M   RJ45端口和 1*155M上行SC 端口（1550nm/20km 单模单纤模块）。端口1支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	24W/36W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
36W电源适配器	GWS-AP36-52	桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃	只
工业36W导轨电源	GWS-DP36-48	导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/6620833a87e29.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10025 [hits] => 330 [createtime] => 1713406749 [updatetime] => 1716529799 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1271.html [xinghao] => ONV-IPS1021PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662083455af6f.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/6620834999c4b.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/6620834ea2b8b.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/6620835292d3c.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/66208357120a9.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1021PF ONV-IPS1021PF-A/B
端口特征
固定端口	1个10/100Base-TX   POE口（Data/Power） 1个155M上联SC光口 (Data) DC44-56V, 3P工业凤凰端子，支持防反接保护。
网口特性	1口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.3Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率：PWR（绿色），网络：Link（黄色），PoE：PoE（绿色） 光纤端口：2（绿色）
PoE与电源特征
POE端口	第1口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜30W，at＜60W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/66208361265f1.pdf|ONV-IPS1021PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 1 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [4] => Array ( [id] => 1270 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 5口百兆工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1005P 系列是ONV自主研发的百兆工业PoE光纤交换机，具备5个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。 [content] =>

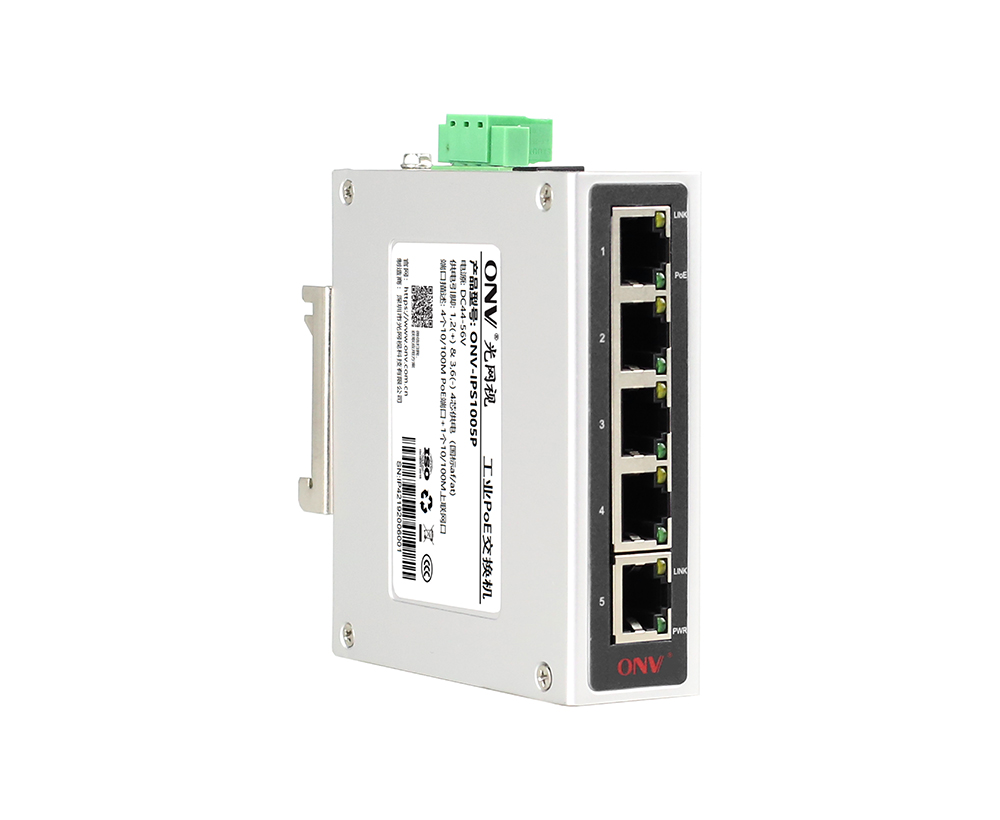

产品概述

ONV-IPS1005P 系列是ONV自主研发的百兆工业PoE光纤交换机，具备5个百兆以太网自适应电口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 4个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。





产品尺寸规格









包装清单

包装清单	物品名称	数量	单位
	5口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1005P	非网管型工业 PoE 光纤交换机，配有5*10/100M   RJ45 端口。端口 1-4 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
36W电源适配器	GWS-AP36-52	桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃	只
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
工业36W导轨电源	GWS-DP36-48	导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/662081cbcfd38.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10024 [hits] => 389 [createtime] => 1713406192 [updatetime] => 1716530169 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1270.html [xinghao] => ONV-IPS1005P [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/662081d381e0b.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/662081d55c29e.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/662081db9fd20.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/662081df594b8.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/662081e36bfcc.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1005P
端口特征
固定端口	1*DC电源插座 1*10/100Base-TX   RJ45端口（数据） 4*10/100Base-TX   PoE端口（数据/电源） 2组V+、V-冗余直流电源接口（3脚凤凰工业端子）
网口特性	1-5电口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5   UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.744Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	Power: PWR (绿色), Network: Link (黄色), PoE: PoE (绿色)
PoE与电源特征
POE端口	1-4口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜30W，at＜60W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第   15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/662081ed42089.pdf|ONV-IPS1005P 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [5] => Array ( [id] => 1269 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 5口百兆工业POE光纤交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS1004PF系列是ONV自主研发的百兆工业PoE光纤交换机，包含单纤单模ONV-IPS1004PF-A和ONV-IPS1004PF-B产品，具备4个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

ONV-IPS1004PF系列是ONV自主研发的百兆工业PoE光纤交换机，包含单纤单模ONV-IPS1004PF-A和ONV-IPS1004PF-B产品，具备4个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n  百兆光电，快速以太网

◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 1-4个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。



产品尺寸规格









包装清单

包装清单	物品名称	数量	单位
	5口百兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS1004PF	非网管型工业 PoE 光纤交换机，配有2*10/100M   RJ45 端口和 1*155M SC 端口（1310nm/20km   单模双光纤模块）。端口 1 支持 IEEE 802.3   af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
ONV-IPS1004PF-A	非网管型工业PoE光纤交换机，配有2*10/100M RJ45端口和1*155M上行SC端口（1310nm/20km   单模单纤模块）。端口 1 -2支持 IEEE 802.3   af/a PoE标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
ONV-IPS1004PF-B	非网管型工业 PoE光纤交换机，配有2*10/100M   RJ45端口和 1*155M上行SC 端口（1550nm/20km 单模单纤模块）。端口1-2支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。	36W/60W
说明：本产品默认不配套电源，需单独购买。



选配信息

电源选型表



名称	型号	描述	单位
36W电源适配器	GWS-AP36-52	桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃	只
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
工业36W导轨电源	GWS-DP36-48	导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只



[template] => 0 [thumb] => /Uploads/202404/661f3956d5e17.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 10023 [hits] => 415 [createtime] => 1713322282 [updatetime] => 1716530188 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1269.html [xinghao] => ONV-IPS1004PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202404/661f39638f8a0.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202404/661f396835a94.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202404/661f396c3c3e8.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202404/661f3970558a9.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202404/661f3974ea028.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

型号	ONV-IPS1004PF ONV-IPS1004PF-A/B
端口特征
固定端口	4个10/100Base-TX   POE口（Data/Power） 1个155M上联SC光口 (Data) DC44-56V, 3P 工业凤凰端子，支持防反接保护。
网口特性	2口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter)
光口特性	默认配套光模块为单模双纤20km,SC接口
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网络协议	IEEE802.3   10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u   100Base-TX； IEEE802.3u   100Base-FX； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	1.0Gbps(无阻塞）
包转发率@64byte	0.45Mpps
MAC地址表	2K
包转发缓存	512K
巨型帧	2048bytes
LED指示灯	功率：PWR（绿色），网络：Link 1-4（黄色），PoE：PoE   1-4（绿色） 光纤端口：（绿色）
PoE与电源特征
POE端口	1-2口支持IEEE802.3af/at标准POE供电
供电引脚	默认1/2(+)，3/6(-)4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜3W；满载功耗：af＜30W，at＜60W
工作电压	直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护
配套电源	无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	98*88*30mm
净重/毛重	＜0.2kg / ＜0.3kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22   (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV
机械特性	IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震）
安规认证	3C；CE mark,   commercial；CE/LVD EN62368-1； FCC Part 15 Class B； RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] =>

[attachments] => [attachmentss] => /Uploads/202404/661f398091b9c.pdf|ONV-IPS1004PF 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 1 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 1 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [6] => Array ( [id] => 1258 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 12口2.5G网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS57128PFM系列是ONV自主研发的2.5G二层网管工业PoE光纤交换机，支持8个10/100/1000/2500Base-T自适应RJ45端口+4个1/10G SFP+光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

  ONV-IPS57128PFM系列是ONV自主研发的2.5G二层网管工业PoE光纤交换机，支持8个10/100/1000/2500Base-T自适应RJ45端口+4个1/10G SFP+光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

  ONV-IPS57128PFM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。

产品特点

n  千兆2.5G接入，万兆光口上行

◇  全系列支持“千兆2.5G以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇  所有端口支持无阻塞线速转发，传输更流畅。

◇  支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 8个10/100/1000/2500Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看，时间调度等。



n  强大业务处理能力

◇  支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。

◇  支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇  支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇  支持IGMP Snooping V1/V2/V3组播协议，满足多终端高清视频监控和视频会议接入需求。

◇  支持ERPS快速环网与STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。

◇  支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



n  完备的安全防护机制

◇  支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇  支持端口隔离。

◇  支持端口广播风暴抑制。

◇  支持IP+MAC+端口+VLAN四元灵活组合绑定功能。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。



n  轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。





包装清单

包装清单	物品名称	数量	单位
	12口2.5G网管工业POE交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份







订购信息

设备名称	设备信息	建议电源功率
ONV-IPS57128PFM	L2+网管型8个10/100/1000/2500M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	120W/240W
说明：本产品默认不配套电源和SFP+光模块，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
10G光模块	6630-G	工业SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。	只
	7832-G	工业SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-33-G	工业SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-27-G	工业SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只



[template] => 0 [thumb] => /Uploads/202401/65b7383ca2100.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2006 [hits] => 1607 [createtime] => 1706506256 [updatetime] => 1706506760 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1258.html [xinghao] => ONV-IPS57128PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b738c6eb2fe.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b738cbda746.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b738d008c67.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b738d4247d1.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b738d7cf752.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV-IPS57128PFM
端口特征
固定端口	8个10/100/1000/2500Base-T   POE口（Data/Power） 4个10/10G SFP+上联光口插槽 (Data) 1个Console RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（6P凤凰端子） 1组掉电告警开关量接口（FAULT）
网口特性	1-8口10/100/1000/2500Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) 2500BASE-T：Cat6A or later UTP(≤100 meter)
光口特性	千兆/万SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3bz 2.5GBase-T； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	480Gbps （无阻塞）
包转发率@64byte	89.28Mpps
CPU	双核1GHz
DRAM	2G
FLASH	256Mbit
MAC地址表	32K
包转发缓存	16Mbit
巨型帧	12Kbytes
LED指示灯	电源/系统指示灯 ：SYS(绿色)；   网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）；速率指示灯：100/1000(绿色）
一键还原开关	有（按住开关10秒后松开，即可恢复出厂设置）
PoE与电源特征
PoE端口	1-8端口支持IEEE802.3af/at标准POE供电
PoE管理	支持每端口PoE输出开/关 支持每端口PoE实时负载功率显示 支持PoE 工作与时间调度
供电引脚	默认仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜13W；满载功耗：af＜120W,at＜240W
输入电压与接口	48-57VDC宽电压；6Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	165*148*54mm
净重/毛重	＜1.2kg / ＜1.5kg
安装方式	桌面式、35mm DIN导轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow   Interval) 支持端口EEE绿色以太网节能配置及状态查看 支持巨型帧配置，最大的支持12000byte巨型帧 支持端口异常保护机制 支持光口SFP模块DDMI实时数字诊断功能
三层功能	支持L2+网管功能， 支持双栈IPv4/IPv6管理， 支持静态路由 支持RIPv1/v2，RIPng 支持OSPFv1/v2，OSPFv3 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 支持GVRP VLAN协议
端口汇聚	支持LACP动态聚合 支持静态聚合 支持最大6个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） 支持STP BPDU Guard、BPDU过滤和BPDU转发
ERPS环网	支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032
组播	支持IGMP Snooping   v1/v2/v3、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN 支持MLD Snooping 支持MVR（组播局域网注册）
镜像	支持基于端口的双向流量镜像 支持1对多镜像 最多支持4个端口会话
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持基于端口的IEEE802.1X认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 支持IP Source Guard功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Snooping
管理与维护	支持Console/Telnet/   CLI/SSH命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检查 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
系统要求	Web浏览器：谷歌浏览器chrome V42或更高版本，Mozilla火狐2.5或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 3 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 3 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [7] => Array ( [id] => 1257 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 9口2.5G工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS57008PF系列是ONV自主研发的2.5G工业PoE交换机，支持8个10/100/1000/2500Base-T自适应RJ45端口+1个1/2.5/10G SFP+光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

ONV-IPS57008PF系列是ONV自主研发的2.5G工业PoE交换机，支持8个10/100/1000/2500Base-T自适应RJ45端口+1个1/2.5/10G SFP+光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；



产品特点

n  千兆2.5G接入，万兆光口上行

◇  全系列支持“千兆2.5G以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇  所有端口支持无阻塞线速转发，传输更流畅。

◇  支持IEEE 802.3x全双工流控和Backpressure半双工流控。



n  智能PoE供电功能

◇ 8个10/100/1000/2500Base-T RJ45端口支持PoE供电，满足安防监控、工业自动化系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。





n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。





包装清单

包装清单	物品名称	数量	单位
	9口2.5G工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份







订购信息

设备名称	设备信息	建议电源功率
ONV-IPS57008PF	非网管8个10/100/1000/2500M RJ45端口+ 4个1/2.5/10G SFP+光口插槽，工业POE交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	120W/240W
说明：本产品默认不配套电源和SFP+光模块，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
10G光模块	6630-G	工业SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。	只
	7832-G	工业SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-33-G	工业SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-27-G	工业SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只







电源选型表



名称	型号	描述	单位
130W电源适配器	GWS-AP130-52	桌面型 130W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，2.3A 额定输出电压：DC 52V 2.5A 工作温度：-20℃—+65℃	只
250W电源适配器	GWS-AP250-52	桌面型 250W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，4.1A 额定输出电压：DC 52V 4.8A 工作温度：-20℃—+65℃	只
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，2.0A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只
工业240W导轨电源	GWS-DP240-48	导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，4.3A 额定输出电压：DC 48V 5A 工作温度：-40℃—+70℃	只
工业480W导轨电源	GWS-DP480-48	导轨型480W单组输出工业电源 ； 额定输入电压：AC 100V~240V   50-60H，5A 额定输出电压：DC 48V 10A 工作温度：-40℃—+70℃	只

[template] => 0 [thumb] => /Uploads/202401/65b736f5be697.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2005 [hits] => 1584 [createtime] => 1706505852 [updatetime] => 1706506196 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1257.html [xinghao] => ONV-IPS57008PF [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b736fe80fb5.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b73702f3baa.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b73709c1b05.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7370f42744.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b737138472d.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV-IPS57008PF
端口特征
固定端口	8个10/100/1000/2500Base-T   POE口（Data/Power） 1个1/2.5/10G   SFP+上联光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-8口10/100/1000/2500Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) 2500BASE-T：Cat6A or later UTP(≤100 meter)
光口特性	千兆/万SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；   万兆传输距离：0～300M； 单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长：1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	非管理
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3bz 2.5GBase-T； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	60Gbps （无阻塞）
包转发率@64byte	44.6Mpps
MAC地址表	4K
包转发缓存	8.1Mbit
巨型帧	12Kbytes
LED指示灯	电源指示灯：PWR(绿色)； 网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）
PoE与电源特征
PoE端口	1-8端口支持IEEE802.3af/at标准POE供电
供电引脚	默认仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，符合IEEE802.3af/at国际标准
整机功耗	待机功耗：＜13W；满载功耗：af＜120W,at＜240W
输入电压与接口	48-57VDC宽电压；5Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47mm
净重/毛重	＜0.8kg / ＜1.0kg
安装方式	桌面式、35mm DIN导轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1；   FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护

[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 3 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [8] => Array ( [id] => 1256 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口全千兆e网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS53064PFGM系列是ONV自主研发的全千兆e网管工业PoE交换机，支持5个10/100/1000Base-T自适应RJ45端口+1个1000Base-X SFP光口插槽。其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

ONV-IPS53064PFGM系列是ONV自主研发的全千兆e网管工业PoE交换机，支持5个10/100/1000Base-T自适应RJ45端口+1个1000Base-X SFP光口插槽。其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS53064PFGM支持ONV-NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。



产品特点

▲ 千兆接入，光口上行

◇   全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇   所有端口支持无阻塞线速转发，传输更流畅。

◇   支持IEEE 802.3x全双工流控和Backpressure半双工流控。



▲ 智能POE供电

◇ 4个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。

◇ 支持远程POE管理功能，实现PoE各端口远程开关，端口功率状态查看，POE端口故障查询功能等。



▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持云平台+移动APP运维管理。

◇ 可视化PoE供电控制、网络拓扑管理、VLAN划分、QoS、链路聚合、环路保护、端口镜像、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位，自动派单。



▲ 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。







包装清单

包装清单	物品名称	数量	单位
	6口全千兆e网管工业POE交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息

设备名称	设备信息	建议电源功率
ONV-IPS53064PFGM	e网管5个10/100/1000M RJ45端口+ 1个1000M SFP光口插槽，工业POE交换机，其中1-4口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子或DC座连接)，支持导轨式安装。	60W/120W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业级SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业级SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-G-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只





电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 52V 2.15A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只





相关产品信息



	设备信息
ONV-IPS53064PFM	e网管4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业POE交换机，其中1-4口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入，导轨式安装。
ONV-IPS53108PFM	e网管型8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业POE交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入，导轨式安装。

[template] => 0 [thumb] => /Uploads/202401/65b73507d4610.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2004 [hits] => 1501 [createtime] => 1706505295 [updatetime] => 1706505750 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1256.html [xinghao] => ONV-IPS53064PFGM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b7350da610e.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b7351683f80.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b7351b7f42b.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7351fafd21.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b735245a051.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV-IPS53064PFGM
端口特征
固定端口	4个10/100/1000Base-T   POE口（Data/Power） 1个10/100/1000Base-T   RJ45端口（Data） 1个1000Base-X   SFP上联光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子） 1个DC5521电源插座
网口特性	1-5口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2（WEB管理，平台管理）
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	12Gbps （无阻塞）
包转发率@64byte	8.93Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9.2K
LED指示灯	电源/系统指示灯：SYS(绿色)；   网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）
复位开关	长按6秒后松开，恢复出厂默认设置 短按2次（间隔1秒），切换为非管理状态
PoE与电源特征
PoE端口	1-4端口支持IEEE802.3af/at标准POE供电
供电引脚	默认仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48VDC
整机功耗	待机功耗：＜6W；满载功耗：＜60W
输入电压与接口	48-57VDC宽电压；5Pin工业凤凰端子和DC5521电源座组合，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	119*100*30mm
净重/毛重	＜0.35kg / ＜0.5kg
安装方式	桌面式、35mm DIN导轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950；   FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
软件功能
端口管理	支持端口状态显示 支持端口流量统计 支持端口双工/协商速率配置 支持IEEE802.3x流控配置（全双工） 支持EEE节能及绿色以太网功能
POE管理	支持端口POE实时功率状态查看 支持端口POE输出开/关
VLAN	支持基于端口的IEEE802.1Q VLAN配置（4K个）,
端口汇聚	支持静态聚合
环路保护	支持环路保护功能
组播	支持IGMP Snooping   v1/v2、最多支持256个组播组
镜像	支持基本端口流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持优先级标记Mark/Remark
安全特性	支持广播风暴抑制 支持端口限速 支持端口隔离
DHCP	支持DHCP Snooping
管理与维护	支持WEB网管（支持HTTPS） 支持一键还原 支持线缆状态检查 支持光网视的ONV-NMS平台管理（云平台） 支持手机APP移动端运维管理
系统要求	Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本， 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 2 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 1 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [9] => Array ( [id] => 1255 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 10口全千兆Bypass网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS33010PFM-BY系列是ONV自主研发的全千兆二层网管Bypass工业PoE光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W.作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。 [content] =>

产品概述

ONV-IPS33010PFM-BY系列是ONV自主研发的全千兆二层网管Bypass工业PoE光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W.作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境。该交换机集成了Bypass光切换模块，当交换机出现电源中断，光纤自动切换至旁路直通状态，避免因为交换机故障引起通信中断，保证网络传输的可靠性。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS33010PFM-BY具备L2+网管功能，支持IPV4静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。



产品特点

n  千兆接入，光口上行，集成Bypass功能

◇  全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇  所有端口支持无阻塞线速转发，传输更流畅。

◇  支持IEEE 802.3x全双工流控和Backpressure半双工流控。

◇  支持物理型单模单纤光路旁通（Bypass)功能，纯硬件切换，切换时间短、不影响数据传输速率，提升网络系统的稳定性。



n  智能PoE供电功能

◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看等。



n  强大业务处理能力

◇  支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Access、Trunk、Hybrid三种类型端口配置。

◇  支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇  支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇  支持IGMP Snooping V1/V2/V3，满足多终端高清视频监控和视频会议接入需求。

◇  支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。

◇  支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



n  完备的安全防护机制

◇  支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇  支持端口隔离。

◇  支持端口广播风暴抑制。

◇  支持IP+MAC+端口+VLAN四元灵活组合绑定功能。



n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。



n  轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。



包装清单

包装清单	物品名称	数量	单位
	10口全千兆Bypass网管工业POE交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份





订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33010PFM-BY	L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业POE交换机，其中1-8口支持IEEE   802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	120W/240W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只







电源选型表



名称	型号	描述	单位
130W电源适配器	GWS-AP130-52	桌面型 130W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，2.3A 额定输出电压：DC 52V 2.5A 工作温度：-20℃—+65℃	只
250W电源适配器	GWS-AP250-52	桌面型 250W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，5A 额定输出电压：DC 52V 5.0A 工作温度：-20℃—+65℃	只
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只
工业240W导轨电源	GWS-DP240-48	导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，3A 额定输出电压：DC 48V 5.0A 工作温度：-40℃—+70℃	只



相关产品信息



设备名称	设备信息
ONV-IPS33006PFM-BY	L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业PoE交换机，其中1-8口支持IEEE   802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。

[template] => 0 [thumb] => /Uploads/202401/65b7333a9100f.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2003 [hits] => 1610 [createtime] => 1706504910 [updatetime] => 1706505186 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1255.html [xinghao] => ONV-IPS33010PFM-BY [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b73342eae61.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b733531a3bf.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b733582f367.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b7335d73470.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b733623139d.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV- IPS33010PFM-BY
端口特征
固定端口	8个10/100/1000Base-T   POE口（Data/Power） 2个100/1000Base-X   SFP上联光口插槽 (Data) 1个Console RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（5P凤凰端子） 2组Bypass光纤接口
Bypass光口	电源ON：P1——P4互通，P2——P3互通
	电源OFF：P1——P3直通
网口特性	1-8口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购,（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；   单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长：   1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	128Gbps （无阻塞）
包转发率@64byte	14.88Mpps
CPU	500MHz
DRAM	1G
FLASH	128M
MAC地址表	8K
包转发缓存	4M
巨型帧	10KBytes
LED指示灯	电源指示灯：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯：Link(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)
一键还原开关	有
PoE与电源特征
PoE端口	1-8端口支持IEEE802.3af/at标准POE供电
PoE管理	支持每端口PoE输出开/关 支持每端口PoE工作状态显示
供电引脚	默认仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	120W/48VDC
整机功耗	待机功耗：＜8W；满载功耗：＜120W
输入电压与接口	48-57VDC宽电压；5Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	165*148*54mm
净重/毛重	＜0.8kg / ＜1.2kg
安装方式	桌面式、35mm DIN卡轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1；   FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow   Interval)
三层功能	支持L2+网管功能， 支持IPV4静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置
端口汇聚	支持LACP动态聚合 支持静态聚合 支持最大5个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、   TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持基于端口的IEEE802.1X认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Snooping
管理与维护	支持Console/Telnet/SSH2.0   CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP文件上下载管理 支持SNMP V1/V2C/V3   支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检查 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
系统要求	Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] => [attachments] => [attachmentss] => [cpfl] => 2 [PoE_biaozhun] => 1 [PoE_duankou] => 4 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [10] => Array ( [id] => 1253 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口全千兆Bypass网管工业POE交换机 [title_style] => [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_ONV光网视 [description] => ONV-IPS33006PFM-BY系列是ONV自主研发的全千兆二层网管Bypass工业PoE光纤交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

ONV-IPS33006PFM-BY系列是ONV自主研发的全千兆二层网管Bypass工业PoE光纤交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境。该交换机集成了Bypass光切换模块，当交换机出现电源中断，光纤自动切换至旁路直通状态，避免因为交换机故障引起通信中断，保证网络传输的可靠性。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS33006PFM-BY具备L2+网管功能，支持IPV4静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。



产品特点

n  千兆接入，光口上行，集成Bypass功能

◇  全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇  所有端口支持无阻塞线速转发，传输更流畅。

◇  支持IEEE 802.3x全双工流控和Backpressure半双工流控。

◇  支持物理型单模单纤光路旁通（Bypass)功能，纯硬件切换，切换时间短、不影响数据传输速率，提升网络系统的稳定性。



n  智能PoE供电功能

◇ 4个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看等。



n  强大业务处理能力

◇  支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Access、Trunk、Hybrid三种类型端口配置。

◇  支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇  支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇  支持IGMP Snooping V1/V2/V3，满足多终端高清视频监控和视频会议接入需求。

◇  支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。

◇  支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。



n  完备的安全防护机制

◇  支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇  支持端口隔离。

◇  支持端口广播风暴抑制。

◇  支持IP+MAC+端口+VLAN四元灵活组合绑定功能。





n  设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。



n  轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）、Telnet等多样化的管理和维护方式。

◇ 支持HTTPS、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。



包装清单

包装清单	物品名称	数量	单位
	6口全千兆Bypass网管工业POE交换机	1	台
	RJ45-DB9适配转换线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份



订购信息

设备名称	设备信息	建议电源功率
ONV-IPS33006PFM-BY	L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业POE光纤交换机，其中1-4口支持IEEE   802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	60W/120W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。



选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只





电源选型表



名称	型号	描述	单位
65W电源适配器	GWS-AP65-52	桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃	只
110W电源适配器	GWS-AP110-52	桌面型 110W单组输出电源适配器； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 52V 2.15A 工作温度：-20℃—+65℃	只
工业60W导轨电源	GWS-DP60-48	导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，1.1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃	只
工业120W导轨电源	GWS-DP120-48	导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V   50-60H，2A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃	只





相关产品信息



设备名称	设备信息
ONV-IPS33010PFM-BY	L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽，Bypass工业PoE交换机，其中1-8口支持IEEE   802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。

[template] => 0 [thumb] => /Uploads/202401/65b71d2eed1d1.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2002 [hits] => 1605 [createtime] => 1706499328 [updatetime] => 1706499848 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1253.html [xinghao] => ONV-IPS33006PFM-BY [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202401/65b71db087521.jpg [filename] => 01.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202401/65b71db4d095f.jpg [filename] => 02.jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202401/65b71db99fe28.jpg [filename] => 03.jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202401/65b71dbe21c80.jpg [filename] => 04.jpg [filealt] => ) [4] => Array ( [filepath] => /Uploads/202401/65b71dc35ac1a.jpg [filename] => 05.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>

产品技术与规格

型号	ONV- IPS33006PFM-BY
端口特征
固定端口	4个10/100/1000Base-T   POE口（Data/Power） 2个100/1000Base-X   SFP上联光口插槽 (Data) 1个Console RS232控制口（115200，N，8，1） 2组V+，V- 冗余DC电源接口（5P凤凰端子） 2组Bypass光纤接口
Bypass光口	电源ON：P1——P4互通，P2——P3互通
	电源OFF：P1——P3直通
网口特性	1-4口10/100/1000Base-T自动侦测， 全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；   单模 ——工作波长：1310nm，传输距离：0～40KM；          工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L2+
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	64Gbps （无阻塞）
包转发率@64byte	8.93Mpps
CPU	500MHz
DRAM	1G
FLASH	128M
MAC地址表	8K
包转发缓存	4M
巨型帧	10KBytes
LED指示灯	电源/系统指示灯 ：SYS(绿色)；   网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）
一键还原开关	有
PoE与电源特征
PoE端口	1-4端口支持IEEE802.3af/at标准POE供电
PoE管理	支持每端口PoE输出开/关 支持每端口PoE工作状态显示
供电引脚	默认仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	60W/48-57VDC
整机功耗	待机功耗：＜6W；满载功耗：＜60W
输入电压与接口	48-57VDC宽电压；5Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/60W或48V/120W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（L*W*H）	145*134.5*47mm
净重/毛重	＜0.6kg / ＜0.8kg
安装方式	桌面式、35mm DIN导轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s   to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m  1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1；   FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow   Interval)
三层功能	支持L2+网管功能， 支持IPV4静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持Access、Trunk、Hybrid三种类型端口配置
端口汇聚	支持LACP动态聚合 支持静态聚合 支持最大3个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s）
组播	支持IGMP Snooping   v1/v2/v3、最多支持1024个组播组 支持用户快速离开机制 支持组播VLAN
镜像	支持基本端口的双向流量镜像
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速
ACL	支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL
安全特性	支持用户分级管理和口令保护 支持基于端口的IEEE802.1X认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能
DHCP	支持DHCP Serve 支持DHCP Client 支持DHCP Snooping
管理与维护	支持Console/Telnet/SSH2.0   CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检查 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理（LLDP+SNMP）
系统要求	Web浏览器：Mozilla火狐2.5或更高版本，谷歌浏览器chrome V42或更高版本，微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP，网络适配器和网络操作系统（如Microsoft Windows，Linux或Mac OS X）安装在网络中的每台计算机上5类及以上以太网电缆;

[detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202401/65b71f0518270.pdf|ONV-IPS33006PFM-BY 产品规格书.pdf| [cpfl] => 2 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [11] => Array ( [id] => 1246 [catid] => 19 [userid] => 4 [username] => admin001 [title] => 6口全千兆e网管工业POE交换机 [title_style] => ;font-weight:bold [keywords] => 6口交换机_POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => ONV-IPS53064PFM系列是ONV自主研发的全千兆e网管工业PoE交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。 [content] =>

产品概述

ONV-IPS53064PFM系列是ONV自主研发的全千兆e网管工业PoE交换机，支持4个10/100/1000Base-T自适应RJ45端口+2个1000Base-X SFP光口插槽。其中1-4端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS53064PFM支持ONV-NMS管理平台和云管APP管理，可实现安防网络拓扑管理、链路聚合、端口管理、POE管理、远程运维等功能。该交换机可靠性高、便于安装维护，具有快速交换功能，以及多个接入端口，适用于各种规模局域网设备接入。

产品特点

▲ 千兆接入，光口上行

◇全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇所有端口支持无阻塞线速转发，传输更流畅。

◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

▲ 智能POE供电

◇ 4个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。

◇ 支持远程POE管理功能，实现PoE各端口远程开关，端口功率状态查看，POE端口故障查询功能等。

▲ 极致优化，极简应用

◇ 依据行业应用需求，ONV摒弃了复杂的网管配置，保留了实用的网管功能，通过运维平台，即可快速实现网络部署与集中运维。

◇ 支持本地平台、云平台+移动APP运维管理。

◇ 可视化PoE供电控制、网络拓扑管理、VLAN划分、QoS、链路聚合、环网管理、端口镜像、端口控制与带宽管理。

◇ 支持远程升级，远程重启，恢复出厂设置。

◇ 支持实时故障告警，故障定位，自动派单。

▲ 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。

产品尺寸规格

包装清单

订购信息

设备名称	设备信息	建议电源功率
ONV-IPS53064PFM	e网管4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽，工业POE交换机，其中1-4口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。	60W/120W
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630-G	工业级SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632-G	工业级SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-G-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只

电源选型表

相关产品信息

[template] => 0 [thumb] => /Uploads/202310/6532648e94899.jpg [thumb_alt] => [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2000 [hits] => 2495 [createtime] => 1697799446 [updatetime] => 1697801405 [price] => 0.00 [url] => /Industrial_PoE_Switch/show/1246.html [xinghao] => ONV-IPS53064PFM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202310/6532649d75fc0.jpg [filename] => ONV-IPS53064PFM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202310/653264abb62b9.jpg [filename] => ONV-IPS53064PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202310/653264b0e30ff.jpg [filename] => ONV-IPS53064PFM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202310/653264b5ea63b.jpg [filename] => ONV-IPS53064PFM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] => [detailpic] => [applications] => [attachments] => [attachmentss] => /Uploads/202310/65326274bdb3e.pdf|ONV-IPS53064PFM 产品规格书.pdf| [cpfl] => 3 [PoE_biaozhun] => 1 [PoE_duankou] => 3 [xiaxingduankou] => 2 [anzhuangfangshi] => 1 [guangkou] => 2 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 2 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) )
